「025 メス」の検索結果

種類 = ねじロック併用可能製品 = D-subコネクタシリーズ = Series HDF or HDP or HDE取り付けフランジ付きのケーブルクランプ / バックシェルで使用する、2-56ねじサイズのメスねじロックです。 4-40及びM3ねじ付きのねじロックは他のすべてのケーブルクランプ / バックシェルで使用できます。. AMPLIMITE D-SubコネクタHD、HDE、HDF及びHDPシリーズメスねじロック. D-sub コネクタアクセサリには、さまざまな製品があります。重要なアクセサリの 1 つにメスねじロックがあります。ねじロックキットにはさまざまな寸法とサイズが用意されていることが多く、金属製及びプラスチック製の両コネクタシェルで幅広い接触サイズが利用できます。 これは、 TE 接続のメスねじロック及び AMPLIMITE シリーズ HD 、 HDE 、 HDF 、 HDP シリーズ D-Sub コネクタ用のねじロックキットです。これらのメスねじロックは亜鉛めっきクリア又は黄クロメート処理冷間圧延鋼製で、個別のねじロックアセンブリとして、又は2個の個別のねじロックアセンブリで構成されているキットとして入手できます。. アセンブリ方式:. メスねじロックアセンブリです。ねじロック x 1 、フラットワッシャ x 2 、四角ナットが付属しています。ねじロック x 1、平ワッシャ x 2、ロックワッシャ x 1及び六角ナット x 1を備えた標準及びロングメスねじロックアセンブリ. 方式、ねじサイズ、仕上げ、及び関連するD-Subコネクタシリーズについては、表を参照してください。 オスねじリテーナー ； ； については、代表品番 450-9208 及び 717-4549 を参照してください。. 注意. ねじサイズが 2 → 56 のメスねじロックは、取り付けフランジ付きのケーブルクランプ / バックシェルと併用します。4-40 及び M3 ねじのねじロックは、その他のあらゆるケーブルクランプ / バックシェルに使用できます。

極数 = 20行数 = 2オス/メス = メスピッチ = 2.54mm実装タイプ = ケーブルマウント接続方向 = ライトアングル結線方法 = IDC定格電流 = 1A表面処理：コンタクト = ニッケルの上に金シリーズ = AMP-LATCHコンタクト材質 = リン青銅TE Connectivity AMP-Latch MIL規格IDCリボンケーブルソケットコネクタ. TE Connectivityのピッチ間隔1.27 mm (0.05インチ)リボンケーブル用コネクタ製品 このメスソケットコネクタは、従来なら基板にはんだ付けされていたような、長さが最大6.22 mm (0.245インチ)、最小4.45 mm (0.175インチ)の、0.64 mm (0.025インチ)角型又は丸型ポストとかん合します。

極数 = 6行数 = 1ピッチ = 2.54mmオス/メス = メス実装タイプ = ケーブルマウントシリーズ = AMPMODU MOD IV接続方向 = ストレート長さ = 15.24mm幅 = 2.94mmハウジング材質 = ナイロン2.54 mm TE Connectivity AMPMODU IV圧着レセプタクルハウジング. 2.54 mmケーブル取り付けAMPMODU IV圧着レセプタクルハウジングは、1列インライン又は2列のコンタクト構成で、AMPMODU MOD II 0.025インチ基板ヘッダコネクタとかん合します。 これらのAMPMODU IV圧着レセプタクルハウジングは、正確なかん合のための極性指示が付いています。また、かん合保持ロック機能付きの製品(x-925369-x及びx-925370-8)もあります。 これらの2.54 mm AMPMODU IV圧着ソケットハウジングのハウジングは、緑色の熱可塑樹脂製です。 コンタクトは別売りです(代表品番233-1889を参照)。

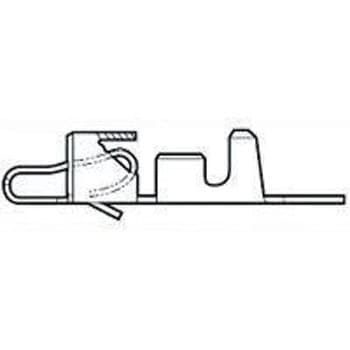

極数 = 9行数 = 1ピッチ = 3.96mmオス/メス = メス実装タイプ = ケーブルマウントシリーズ = SL-156併用可能製品 = 電線対基板コネクタ接続方向 = ストレート長さ = 35.61mm幅 = 16.76mmハウジング材質 = ナイロンTE Connectivity 3.96 mm SL-156シリーズハウジング. SL-156シリーズのレセプタクル型電線対基板ハウジングはUL94V-0等級の白色ナイロン製で、0.156インチのセンター上で1.14 mmの角型ポスト、丸型ポスト、又は固定されたポストとかん合するように設計されています(MTA-156フラット、極性化 / フリクションロックヘッダ及び固定されたポストを参照)。これらのSL-156シリーズハウジングは左右に連結可能で、18-24 AWGのワイヤサイズに対応します。また、ロッキングランプによるかん合保持と極性タブが付いています。 品番X-640250-Xにはロッキングランプが付いています。 品番X-770849-Xには、ロッキングランプと極性タブの両方が付いています。 これらの3.96 mm SL-156シリーズハウジング用の圧着コンタクトについては、代表品番 ； 680-1792 680-1792 を参照してください。

極数 9オス/メス メス接続方向 ストレート実装タイプ ケーブルマウント結線方法 圧着定格電流 3.7Aハウジング材質 鋼定格電圧 250.0 V長さ 30.81mm幅 12.55mm深さ 17.9mmシリーズ Amplimite HDP-20mm動作温度 Min -55.0℃AMPLIMITE D-Sub ケーブルコネクタ HDP-20シリーズ 圧着スナップインコンタクト. D-subコネクタは、D型の金属シールド機能によって名付けられた一般的な電気製品です。D-sub は、コンピュータシステムで使用される最小のコネクタの つです。 TE Connectivity の圧着 D-Sub コネクタシリーズは、 94V0の黒色熱可塑性樹脂インサート付きのスズめっきスチールシェルです。このAMPLIMITEは、HD-20コネクタに比べて約65%の密度を持つ高密度の圧着コネクタです。. AMPLIMITEシリーズは、通信やデータのインターフェイスに使用されるように設計されています。 HD-20コネクタにより65%の高密度 省スペース 94V0 黒色の熱可塑性樹脂インサート スズめっきスチールシェル. 特長. シェルサイズにより、9、15、25、37、50といった幅広いコンタクト位置を選択可能 軍用規格に認定シリーズの低価格、商用バージョン スズ又は亜鉛めっきシェル、接地インデントあり なし 圧着スナップインコンタクトにより、使用するコンタクトの数のみに負荷をかける シールドハードウェアとシールドエンクロージャキットを用意 多数のケーブルクランプと嵌合ハードウェアオプションを用意 低コストで高性能な精密成型圧着端子. アクセサリ. 圧着端子 ； 446-787 446-787 オスねじリテーナー ； 450-9208 450-9208 ； 717-4498 717-4498 メスねじロック ； 717-4543 717-4543 ； 450-9270 450-9270 ロックポストアセンブリ ； 450-9365 450-9365 スプリングラッチ ； 450-9321 450-9321 ねじ穴付きラッチブロック ； 450-9371 450-9371 スロットくぼみ付きラッチブロック ； 680-9392 680-9392

極数 25オス/メス オス接続方向 ストレート実装タイプ ケーブルマウント結線方法 圧着定格電流 3.7Aハウジング材質 鋼定格電圧 250.0 V長さ 53.03mm幅 12.54mm深さ 17.8mmシリーズ Amplimite HDP-20mm動作温度 Min -55.0℃AMPLIMITE D-Sub ケーブルコネクタ HDP-20シリーズ 圧着スナップインコンタクト. D-subコネクタは、D型の金属シールド機能によって名付けられた一般的な電気製品です。D-sub は、コンピュータシステムで使用される最小のコネクタの つです。 TE Connectivity の圧着 D-Sub コネクタシリーズは、 94V0の黒色熱可塑性樹脂インサート付きのスズめっきスチールシェルです。このAMPLIMITEは、HD-20コネクタに比べて約65%の密度を持つ高密度の圧着コネクタです。. AMPLIMITEシリーズは、通信やデータのインターフェイスに使用されるように設計されています。 HD-20コネクタにより65%の高密度 省スペース 94V0 黒色の熱可塑性樹脂インサート スズめっきスチールシェル. 特長. シェルサイズにより、9、15、25、37、50といった幅広いコンタクト位置を選択可能 軍用規格に認定シリーズの低価格、商用バージョン スズ又は亜鉛めっきシェル、接地インデントあり なし 圧着スナップインコンタクトにより、使用するコンタクトの数のみに負荷をかける シールドハードウェアとシールドエンクロージャキットを用意 多数のケーブルクランプと嵌合ハードウェアオプションを用意 低コストで高性能な精密成型圧着端子. アクセサリ. 圧着端子 ； 446-787 446-787 オスねじリテーナー ； 450-9208 450-9208 ； 717-4498 717-4498 メスねじロック ； 717-4543 717-4543 ； 450-9270 450-9270 ロックポストアセンブリ ； 450-9365 450-9365 スプリングラッチ ； 450-9321 450-9321 ねじ穴付きラッチブロック ； 450-9371 450-9371 スロットくぼみ付きラッチブロック ； 680-9392 680-9392

極数 = 37オス/メス = オス接続方向 = ライトアングル実装タイプ = スルーホール実装結線方法 = はんだ定格電流 = 6.0A長さ = 69.32mm幅 = 12.55mm深さ = 18.8mmコンタクト材質 = 真鍮mm動作温度 Max = +105℃デルは、お客様のニーズに対応するために、比類のないエンジニアリングサポートを提供することで、市場で最も広範で汎用性の高い D サブミニチュアコネクタのポートフォリオを提供しています。メーカーの信頼性の高い AMPLIMITE ライトアングルポストコネクタには、さまざまな用途に対応できるように、さまざまなめっきタイプが揃っています。このコネクタは、サイズ 20 又は 22 のサブミニチュア D コネクタと寸法が異なる場合にかん合できます。難燃性熱可塑樹脂製ハウジング HD-20 ライトアングルコネクタには、プラグタイプとレセプタクルタイプの両方で 9 、 15 、 25 、 37 ポジションのタイプがあり、 50 ポジションのタイプもあります HD-22 ライトアングルレセプタクルコネクタには、 15 、 26 、 44 、 62 、 78 ポジションのタイプが揃っています フルメタルシェルコネクタと互換性のある低コストの前面金属シェル設計です 用途 産業機械 医療用計測機器 コンピュータ及び周辺機器 RAID ストレージアレイ ファイルサーバ / ルータ テープ・ストレージ・システム 作業ステーション 機械内の産業用通信 個人用デバイスと携帯用デバイス

極数 9オス/メス メス接続方向 ストレート実装タイプ パネルマウントピッチ 2.77mmDコネクタタイプ 標準D-Sub結線方法 はんだ定格電流 3Aハウジング材質 鋼定格電圧 250.0 V長さ 30.8mm幅 12.5mm深さ 14.9mmシリーズ Amplimite HD-20mm動作温度 Min -55.0℃UL、cUL、CSA. AMPLIMITE D-Sub ケーブルコネクタ、 HD-20 シリーズ、はんだカップ. D-sub コネクタは、 字形の金属シールド機能によって名付けられた一般的な電気機器です。D-sub は、コンピュータシステムで使用される最小のコネクタの つです。 スズめっきシェル及び ピース 94V-0 等級黒色熱可塑樹脂インサートを備えている AMPLIMITE HD-20 はんだカップ D-Sub ケーブル取り付け D-Sub コネクタです。この AMPLIMITE HD-20 はんだカップ D-Sub ケーブルコネクタのシールドは、完全な EMI シールドと ESD 絶縁を備え、ポストモールド又はエンクロージャで被覆できます。圧着シールド終端により低インピーダンスが実現され、シールド圧着によりストレインリリーフとなっています。 この AMPLIMITE HD-20 はんだカップ D-Sub ケーブルコネクタは、デュプレックスめっきはんだカップコンタクトを実装済みで、 HDE HDF HDP 、及び HD-20 (基板実装)シリーズ D-Sub コネクタとかん合します。 適合するバックシェル又はケーブルクランプについて ； は、代表品番 680-9301 719-9747 680-9355 を参照してください。. AMPLIMITE シリーズは通信及びデータインターフェイスで使用できるように設計されています。 HD-20 コネクタよりも 65 高密度 省スペース 94V0 黒色熱可塑樹脂インサート スズめっきスチールシェル . 特長と利点.シェルサイズでは、 、 15 25 37 50 の幅広いコンタクト位置を選択できます。 軍用認定シリーズの低コスト、商用バージョン。 スズめっきシェル又は亜鉛めっきシェル、接地インデントあり なし。 圧着スナップインコンタクトにより、使用するコンタクトの数だけを負荷できます。 シールドハードウェアとシールドエンクロージャキットを用意。 多数のケーブルクランプと連結ハードウェアオプション。 低コスト、高性能、精密成形端子。. アクセサリ. 圧着端子 446-787 オスねじリテーナ 450-9208 および 717-4498 メスねじロック 717-4543 および 450-9270 ロックポストアセンブリ 450-9365 スプリングラッチ 450-9321 ねじ穴付きラッチブロック 450-9371 スロットくぼみ付きラッチブロック 680-9392

極数 = 25オス/メス = オス接続方向 = ストレート実装タイプ = ケーブルマウント結線方法 = 圧着ハウジング材質 = 鋼長さ = 53.0mm幅 = 12.55mm深さ = 17.65mmシリーズ = Amplimite HDP-20mm動作温度 Max = +105℃圧着コンタクト用のハウジング. 圧着コンタクト用の金属バックシェル付きSub-Dハウジングを特徴とするHD-20シリーズ標準コネクタ製品です。 主要な市場規格に準拠しています。

極数 25オス/メス オス接続方向 ストレート実装タイプ ケーブルマウント結線方法 圧着ハウジング材質 鋼定格電圧 250.0 V長さ 53.03mm幅 12.54mm深さ 17.8mmシリーズ Amplimite HDP-20動作温度 Min -55.0℃AMPLIMITE D-Sub ケーブルコネクタ HDP-20シリーズ 圧着スナップインコンタクト. D-subコネクタは、D型の金属シールド機能によって名付けられた一般的な電気製品です。D-sub は、コンピュータシステムで使用される最小のコネクタの つです。 TE Connectivity の圧着 D-Sub コネクタシリーズは、 94V0の黒色熱可塑性樹脂インサート付きのスズめっきスチールシェルです。このAMPLIMITEは、HD-20コネクタに比べて約65%の密度を持つ高密度の圧着コネクタです。. AMPLIMITEシリーズは、通信やデータのインターフェイスに使用されるように設計されています。 HD-20コネクタにより65%の高密度 省スペース 94V0 黒色の熱可塑性樹脂インサート スズめっきスチールシェル. 特長. シェルサイズにより、9、15、25、37、50といった幅広いコンタクト位置を選択可能 軍用規格に認定シリーズの低価格、商用バージョン スズ又は亜鉛めっきシェル、接地インデントあり なし 圧着スナップインコンタクトにより、使用するコンタクトの数のみに負荷をかける シールドハードウェアとシールドエンクロージャキットを用意 多数のケーブルクランプと嵌合ハードウェアオプションを用意 低コストで高性能な精密成型圧着端子. アクセサリ. 圧着端子 ； 446-787 446-787 オスねじリテーナー ； 450-9208 450-9208 ； 717-4498 717-4498 メスねじロック ； 717-4543 717-4543 ； 450-9270 450-9270 ロックポストアセンブリ ； 450-9365 450-9365 スプリングラッチ ； 450-9321 450-9321 ねじ穴付きラッチブロック ； 450-9371 450-9371 スロットくぼみ付きラッチブロック ； 680-9392 680-9392

タイプ = ピンシリーズ = DEUTSCHオス/メス = オス表面処理：コンタクト = ニッケルTE Connectivity Deutsch Common コンタクトは、車載端子です。ピン Terminal の直径が 1.02 mm です。DEUTSCHソリッドコンタクトは4～22 AWG (25～0.35 mm2)のワイヤを終端し、ピン及びソケットそれぞれに5種類のサイズを用意しています。それらは av であるプライマリロック機能 - Terminal 車載 Terminal Wire Type - 銅 車載 Terminal Termination Method - 圧着

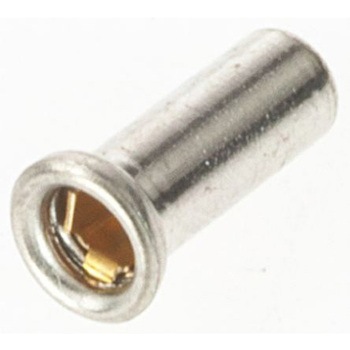

オス/メス = メスシリーズ = 1 Series適合電線サイズ = 28 → 25 AWG長さ = 4.27mm行数 = 1接続方向 = ストレートコンタクト材質 = ベリリウム銅表面処理：コンタクト = 錫定格電流 = 5A結線方法 = はんだ極数 = 1TE Connectivityディスクリート基板ミニチュアスプリングソケット. ディスクリートワイヤ用の、ディスクリート基板スルーホール押し込みタイプミニチュアスプリング式ソケット製品です。 これらのディスクリートソケットには、底の閉じた又は底の開いたスリーブのタイプがあり、様々な長さとめっきのオプションがあります。 詳細は追加データ表を参照してください。
