「AWG14」の検索結果

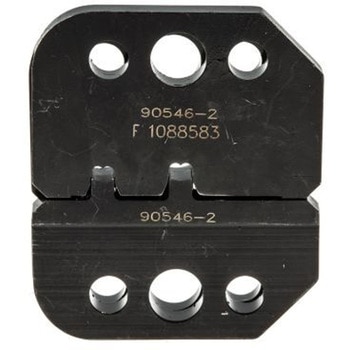

ワイヤ寸法AWG = 18 → 14AWGワイヤ寸法mm2 = 0.8 → 2mm2製品タイプ = 圧着工具併用可能製品 = MultimateタイプIII+コンタクト使用 = ハンドラチェット = ありシリーズ = CERTI-CRIMP IITE Connectivity CERTI-CRIMP II ストレートアクション手動圧着工具. CERTI-CRIMP IIプレミアムグレードストレートアクション手動工具 (SAHT) は、幅広い端子及びコンタクトをワイヤに圧着するために使用します。このストレートアクション手動圧着工具のダイは、直線上に閉じます。これらのCERTI-CRIMP IIプレミアムグレード手動圧着工具は高品質の素材を使用した高性能設計により、 均一で高品質な端子を生産し、電気的、機械的に最高性能を発揮します。プレミアムグレード手動圧着工具は、作業者に高度な技術がなくても、指定のパラメータを満たした高品質な結線が可能です。各手動圧着工具には、圧着ダイ、位置固定、歪み取り機能があり、これらの工具で圧着された端子とコンタクトは、該当するTECの適用規格(114-)の要件を全て満たします。CERTI-CRIMP II 圧着工具には、コンタクトロケータ、サポート、ワイヤストップが付いています。品番 ； 782-1122 782-1122 、 ； 366-1816 366-1816 は、小さな端子の位置決め精度を高めるフリップロケータを装備しています。 絶縁端子の圧着用CERTI-CRIMP II圧着工具は、4 ポジションの絶縁圧着高さが調整できます。CERTI-CRIMP II ストレートアクション手動圧着工具は、作業者の技術レベルや疲労度、工具損耗の影響を受けずに、ダイが確実に底付きするよう設計されています。この圧着ツールはCERTI-CRIMP ラチェットを備え、工具のハンドルが完全に閉じてダイが底につくまでロックされるように工場で設定されています。このラチェット機構により、圧着が完了するまで工具が開き、不完全な圧着を防止できます。この圧着工具のハンドルは、さまざまな圧着力要求値を満たせるように設定できます。識別しやすいように、ワイヤサイズ情報が圧着工具のヘッドに記載されています。. 特長. 高品質素材を使用した高性能設計 特定の端子タイプ用の固定圧着ダイ 最小限の作業スキルで使用可能 CERTI-CRIMPラチェット制御により、完全な圧着サイクルを実現 コンタクトロケータやワイヤストップ付 圧着高さが調整可能 人間工学に基づいて設計されたハンドルはハンドルの加圧をプリセット ハンドル部の色分けとワイヤサイズ表示により簡単に識別 修理可能 適切な使用方法なら50000回以上の長寿命. 用途. CERTI-CRIMP II プレミアムグレードストレートアクション手動圧着工具はさまざまな端子とコンタクトの圧着に使用します。用途には、少量生産、試作品作業と修復、そのほか一貫した高品質な結線を必要とするあらゆる用途に使用できます。CERTI-CRIMP II プレミアムグレード手動圧着工具は、ほとんどの軍用、UL / CSA用途にも適合します。

スプライスタイプ = バット適合電線サイズ = 16 → 14 AWG全長 = 31.5mm直径 = 4.6mm絶縁 = 絶縁色 = 青シリーズ = DuraSealコンタクト材質 = 銅表面処理：コンタクト = 錫UL. スプライス. 赤、0.25-1.6 mm2 青、1.0-2.6 mm2 黄、2.7-6.6 mm2

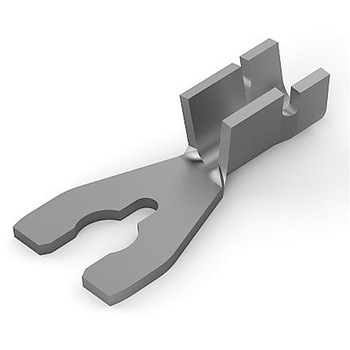

シリーズ = PIDG絶縁 = 絶縁幅 = 6.35mm適合電線サイズmm2 Min = 1.25mm2適合電線サイズmm2 Max = 2mm2適合電線サイズAWG Min = 16AWG適合電線サイズAWG Max = 14AWGスタッド径 = M3.5色 = 青全長 = 23.69mmコンタクト材質 = リン青銅UL recognised (Approvals only apply to the packs of 100， and only for those terminals marked with an asterisk). TE Connectivity PIDGスペードタング電線圧着端子. PIDG (Pre-Insulated Diamond Grip)スペードタングワイヤ圧着端子は、最も過酷な回路環境で安定した信頼性を実現するために設計されています。 これらのPIDGスペードタング端子は、精密に成形された導電性の高い銅製のボディとバレルから構成されています。 ワイヤバレルは銅と識別カラー付きのナイロンスリーブの両方に包まれています。 バレルを包んでいる銅スリーブは、圧着後の絶縁を強化し、ワイヤを曲げても絶縁体の摩耗や導体の断線が発生しません。 ナイロンスリーブは、ワイヤサイズに従って色が付いており、簡単に識別できます。 PIDGスペード端子のワイヤバレルの内側はギザ加工が施されており、圧着後のコンタクト強度と伸張強度が最大限に発揮されます。 これらのPIDG端子の構造と専用工具ダイの使用により、圧着圧力下の絶縁厚さを揃えることができます。 この圧力は、圧着領域に均等に伝達され、安定して信頼性の高い圧着が実現します。 これらのPIDGスペード端子は、ワイヤエントリがじょうご型になっており、ワイヤの束がほどけ難く、ワイヤをすばやく挿入できるため、生産性が向上します。 これらのPIDGスペード端子は、さまざまなワイヤ、バレル、スタッドのサイズの製品が用意され、幅広い配線用途で使用できる汎用ソリューションです。. 特長と利点. 導電性の高い銅製ボディ 銅製スリーブでワイヤ絶縁をしっかりと支持 コンタクト強度と伸張強度を最大化するワイヤバレルのギザ加工 スリーブの色でワイヤサイズと工具を簡単に識別 ワイヤを簡単に挿入できるじょうご型のワイヤエントリ 信頼性が高く、きれいに揃った圧着を実現. 製品用途の情報. これらのPIDGスペードタングワイヤ圧着端子は、MIL-T-7928、Type II、Class 1及び2の要件を満たすか超えているため、幅広い用途に適合します。主な用途には、装置 / 制御、照明、電源、パネルボックス、昇降装置、モータ、航空宇宙、家電などが挙げられます。

オス/メス = メス併用可能製品 = AMPSEAL 16コネクタハウジングシリーズ = AMPSEAL 16適合電線サイズmm2 Min = 0.75mm2結線方法 = 圧着mm2適合電線サイズAWG Min = 18AWG適合電線サイズAWG Max = 14AWGTE Connectivity AMPSEAL 16ソケットコンタクト及びピンコンタクト. AMPSEAL 16自動車用コネクタシステム用の1.58 mmピン及びソケットコンタクトです。 このAMPSEAL 16ピン及びレセプタクル圧着コンタクトは、ランスなし設計で、高性能合金ベースメタルで構成されています。これにより、端子とビームの強度を高め、耐応力緩和特性を向上できます。また、T-riseが低い(20 %)ので、通電能力を高めることができます。 このAMPSEAL 16ピン及びソケット圧着コンタクトは、最大35 Gの振動性能を備えています。

オス/メス = メス併用可能製品 = ユニバーサルMATE-N-LOKコネクタハウジングシリーズ = Universal MATE-N-LOK適合電線サイズmm2 Min = 0.5mm2結線方法 = 圧着mm2適合電線サイズAWG Min = 20AWG適合電線サイズAWG Max = 14AWGTE Connectivity Mini Universal MATE-N-LOK コンタクトと圧着工具. さまざまなTE Connectivity Mini Universal MATE-N-LOKコンタクト / 圧着工具

オス/メス メス併用可能製品 ユニバーサルMATE-N-LOKコネクタハウジングシリーズ Universal MATE-N-LOK適合電線サイズmm2 Min 0.5mm2結線方法 圧着mm2表面処理：コンタクト 金AWG適合電線サイズAWG Max 14AWG最大接触抵抗 4mΩ動作温度 Min -55℃動作温度 Max +105℃Mate-N-Lok シールドコネクタ用コンタクト. 特長:. このオスコンタクトは次の2つのタイプを用意しています。 固定タイプは2 4極パッケージで使用 分割タイプは6 15極パッケージに推奨され、コネクタの挿入力を低減 コンタクトを含まない穴を塞ぐブランキングピンを用意 基板接続用ヘッダ：12 定格電圧： 600 ac/dc 使用温度範囲：-55 +105 挿抜回数： 50 絶縁材： UL94V-2 ：標準ポリアミド 絶縁材： UL94V-0 ：白色不透明ナイロン6.6 絶縁抵抗：1000 MΩ 接触抵抗 :3.5 Ω Mate-N-Lock密閉コネクタ用の工具は別売りです。品番 366-2055 366-2055 を参照してください。. 用途:. 産業用 家電機器 商用製品 暖房 換気 空調 電源 携帯機器 照明

オス/メス = メスシリーズ = Dynamic 5000適合電線サイズmm2 Min = 1.23mm2結線方法 = 圧着mm2適合電線サイズAWG Min = 16AWG適合電線サイズAWG Max = 14AWGD-5 コンタクト. 銅合金、1.27μm ニッケル下地、0.38μm 金メッキの圧着タイプ コンタクト リセ・コンタクトはリセ・ハウジングに、タブ・コンタクトはタブ・ハウジングにそれぞれ使用

オス/メス = メス併用可能製品 = AMPSEAL 16コネクタハウジングシリーズ = AMPSEAL 16適合電線サイズmm2 Min = 0.75mm2適合電線サイズmm2 Max = 2mm2適合電線サイズAWG Min = 18AWG適合電線サイズAWG Max = 14AWG動作温度 Min = -40℃動作温度 Max = +120℃TE Connectivity AMPSEAL 16ソケットコンタクト及びピンコンタクト. AMPSEAL 16自動車用コネクタシステム用の1.58 mmピン及びソケットコンタクトです。 このAMPSEAL 16ピン及びレセプタクル圧着コンタクトは、ランスなし設計で、高性能合金ベースメタルで構成されています。これにより、端子とビームの強度を高め、耐応力緩和特性を向上できます。また、T-riseが低い(20 %)ので、通電能力を高めることができます。 このAMPSEAL 16ピン及びソケット圧着コンタクトは、最大35 Gの振動性能を備えています。

オス/メス メス併用可能製品 ユニバーサルMATE-N-LOKコネクタハウジングシリーズ Universal MATE-N-LOK適合電線サイズmm2 Min 0.5mm2結線方法 圧着mm2適合電線サイズAWG Min 20AWG適合電線サイズAWG Max 14AWGMate-N-Lok シールドコネクタ用コンタクト. 特長:. このオスコンタクトは次の2つのタイプを用意しています。 固定タイプは2 4極パッケージで使用 分割タイプは6 15極パッケージに推奨され、コネクタの挿入力を低減 コンタクトを含まない穴を塞ぐブランキングピンを用意 基板接続用ヘッダ：12 定格電圧： 600 ac/dc 使用温度範囲：-55 +105 挿抜回数： 50 絶縁材： UL94V-2 ：標準ポリアミド 絶縁材： UL94V-0 ：白色不透明ナイロン6.6 絶縁抵抗：1000 MΩ 接触抵抗 :3.5 Ω Mate-N-Lock密閉コネクタ用の工具は別売りです。品番 366-2055 366-2055 を参照してください。. 用途:. 産業用 家電機器 商用製品 暖房 換気 空調 電源 携帯機器 照明

オス/メス メス併用可能製品 Dynamic 3000コネクタハウジングシリーズ Dynamic 3000適合電線サイズmm2 Min 1.25mm2結線方法 圧着mm2表面処理：コンタクト 金AWG適合電線サイズAWG Max 14AWGメーカー型番:(175216-2) 、(175216-3) 、(1-175216-2) 、(1-175216-3) 、(1-175216-5) 、(175287-2) 、(175287-3) 、(175287-5) の専用圧着工具(91565-1) メーカー型番:(175217-2) 、(175217-3) 、(1-175217-2) 、(1-175217-3) 、(1-175217-5) 、(175288-2) 、(175288-3) 、(175288-5) の専用圧着工具はメーカー型番：(91559-1) (RS品番： 439-4309 439-4309 )をご覧ください。 メーカー型番:(175218-2) 、(175218-3) 、(1-175218-2) 、(1-175218-3) 、(1-175218-5) 、(175289-2) 、(175289-3) 、(175289-5) の専用圧着工具はメーカー型番：(91558-1) (RS品番： 439-4359 439-4359 )をご覧ください。 メーカー型番:(917511-2) 、(917511-3) 、(1-917511-2) 、(1-917511-3) 、(1-917511-5) 、(917512-2) 、(917512-3) 、(917512-5) の専用圧着工具(91560-1) メーカー型番:(353717-2) 、(353717-3) 、(1-353717-2) 、(1-353717-3) 、(1-353717-5) 、(353718-2) 、(353718-3) 、(353718-5) の専用圧着工具(91561-1). TE Connectivity DYNAMIC D-3000シリーズコンタクト. DYNAMIC D-3000シリーズタブとレセプタクルコンタクトはDYNAMIC D-3000シリーズコネクタハウジング用です。D-3000 シリーズのコンタクトは同シリーズのすべてのハウジングで使用でき、最大 15 の高電流を流すことができます。ハウジングに挿入すると、ハウジングのランスがコンタクトを所定の位置に固定し、クリック音がして確実なロックを知らせます。また、専用工具で取り外が簡単です。DYNAMIC D-3000シリーズ端子はタブ構造を備えたこじりに強い箱形レセプタクルで、3点接触方式により高い電気的信頼性を実現しています。挿抜耐久性や多極の用途には標準接点圧品、振動のある用途には高接点圧品と、用途に応じて2種類の接点圧品が用意されています。各種用途向けに金めっき品とスズめっき品が用意されています。. 特長. 高電流容量： 15 こじりに強い箱形設計 3点接触方式により高い電気的信頼性を実現 標準品と高圧品があります スズめっきと金めっきオプションがあります. 用途. DYNAMIC D-3000コネクタシリーズは産業機器の信号・電源混在用途で使用します。

タイプ = ピギーバック Terminal (シリーズ = FASTON .250mm2適合電線サイズmm2 Max = 2.1mm2タブ厚さ = 0.8mm絶縁 = 非絶縁適合電線サイズAWG Min = 18AWG結線方法 = 圧着コンタクト材質 = 真鍮表面処理：コンタクト = 錫全長 = 20.1mmダブルアクション手工具は22-14 AWGの圧着レセプタクルに対応 - 品番 ； 246-6705 246-6705 を参照. TE Connectivity FASTON 250シリーズピギーバック圧着端子. FASTON 250シリーズピギーバック圧着レセプタクルタブコンビネーション端子は、迅速かつ効率的な接続と信頼性を実現するように設計されています。 このFASTON 250ピギーバックレセプタクル端子は、絶縁材の厚さを補正するステップダウン絶縁サポートバレルを備えており、導体ストランドの軸方向アライメントを維持できます。 FASTON 250ピギーバックレセプタクル圧着端子の背面のテーパー状の仕切りにより、座なしのタブの挿入を防ぐことができます。 このFASTON 250シリーズクイックコネクトピギーバックレセプタクルタブコンビネーションの「F」タイプ圧着端子は、安定した電気的 / 機械的性能に加え、耐振性及び耐食性を備えています。
