「d-sub 15」の検索結果

TE Connectivityピストルグリップ手動ハンドルアセンブリ この手動ピストルグリップハンドルアセンブリ(品番 ； 120-4477 120-4477 )は、圧接技術によってワイヤを各種コネクタで終端する交換可能な終端ヘッド(別売り)に対応しています。 カムハンドル、ラチェット爪、ハンドルアセンブリのヘッドを固定する「U」形キーを備えています。 終端ヘッドをハンドルに取り付けると、カムハンドルによって、ヘッド内部の終端機構が作動します。 カムトリガを完全に閉じてワイヤ終端が完了するまで、ラチェット制御は解放されません。そのため、ラチェット爪を使用することで、カムトリガを完全に閉じる前にハンドルを解放できるようになっています。 終端ヘッドは、ワイヤをコネクタで終端し、終端時にコネクタをガイドする目的で使用されます。 工具を作動させると、終端は完了します。 詳細及び取り扱い説明については、メーカーWebサイトのデータシートを参照してください。 品番 ； 120-4483 120-4483 は、ピストルグリップヘッドです。被覆付きディスクリートワイヤ(サイズ30→20 AWG)をAMPLIMITE HDE-20のあらゆるプラスチック/金属シェルIDC D-Subケーブルコネクタで終端する目的で使用されます。 品番 ； 864-3554 864-3554 は、ピストルグリップヘッドです。ワイヤサイズが30-26 AWG及び26-22 AWGのAMPMODU MTEコンタクトハウジングアセンブリのコンタクトを終端する目的で使用されます。 品番 ； 176-1403 176-1403 は、ピストルグリップIIヘッドです。ロック(ランプ)の有無及び極性タブの有無にかかわらず、ディスクリートワイヤ(26-18 AWG)をMTA-156 IDC閉端レセプタクルコネクタで終端する目的で使用されます。 品番 ； 876-2129 876-2129 は、ピストルグリップIIヘッドです。ディスクリートワイヤ(28-26 AWG及び24 AWG)を2mm CTレセプタクルコネクタやヘッダコネクタで終端する目的で使用されます。 ヘッドアセンブリについては、以下の品番を参照してください。

極数 9オス/メス メス接続方向 ストレート実装タイプ ケーブルマウント結線方法 圧着定格電流 3.7Aハウジング材質 鋼定格電圧 250.0 V長さ 30.81mm幅 12.55mm深さ 17.9mmシリーズ Amplimite HDP-20mm動作温度 Min -55.0℃AMPLIMITE D-Sub ケーブルコネクタ HDP-20シリーズ 圧着スナップインコンタクト. D-subコネクタは、D型の金属シールド機能によって名付けられた一般的な電気製品です。D-sub は、コンピュータシステムで使用される最小のコネクタの つです。 TE Connectivity の圧着 D-Sub コネクタシリーズは、 94V0の黒色熱可塑性樹脂インサート付きのスズめっきスチールシェルです。このAMPLIMITEは、HD-20コネクタに比べて約65%の密度を持つ高密度の圧着コネクタです。. AMPLIMITEシリーズは、通信やデータのインターフェイスに使用されるように設計されています。 HD-20コネクタにより65%の高密度 省スペース 94V0 黒色の熱可塑性樹脂インサート スズめっきスチールシェル. 特長. シェルサイズにより、9、15、25、37、50といった幅広いコンタクト位置を選択可能 軍用規格に認定シリーズの低価格、商用バージョン スズ又は亜鉛めっきシェル、接地インデントあり なし 圧着スナップインコンタクトにより、使用するコンタクトの数のみに負荷をかける シールドハードウェアとシールドエンクロージャキットを用意 多数のケーブルクランプと嵌合ハードウェアオプションを用意 低コストで高性能な精密成型圧着端子. アクセサリ. 圧着端子 ； 446-787 446-787 オスねじリテーナー ； 450-9208 450-9208 ； 717-4498 717-4498 メスねじロック ； 717-4543 717-4543 ； 450-9270 450-9270 ロックポストアセンブリ ； 450-9365 450-9365 スプリングラッチ ； 450-9321 450-9321 ねじ穴付きラッチブロック ； 450-9371 450-9371 スロットくぼみ付きラッチブロック ； 680-9392 680-9392

極数 25オス/メス オス接続方向 ストレート実装タイプ ケーブルマウント結線方法 圧着定格電流 3.7Aハウジング材質 鋼定格電圧 250.0 V長さ 53.03mm幅 12.54mm深さ 17.8mmシリーズ Amplimite HDP-20mm動作温度 Min -55.0℃AMPLIMITE D-Sub ケーブルコネクタ HDP-20シリーズ 圧着スナップインコンタクト. D-subコネクタは、D型の金属シールド機能によって名付けられた一般的な電気製品です。D-sub は、コンピュータシステムで使用される最小のコネクタの つです。 TE Connectivity の圧着 D-Sub コネクタシリーズは、 94V0の黒色熱可塑性樹脂インサート付きのスズめっきスチールシェルです。このAMPLIMITEは、HD-20コネクタに比べて約65%の密度を持つ高密度の圧着コネクタです。. AMPLIMITEシリーズは、通信やデータのインターフェイスに使用されるように設計されています。 HD-20コネクタにより65%の高密度 省スペース 94V0 黒色の熱可塑性樹脂インサート スズめっきスチールシェル. 特長. シェルサイズにより、9、15、25、37、50といった幅広いコンタクト位置を選択可能 軍用規格に認定シリーズの低価格、商用バージョン スズ又は亜鉛めっきシェル、接地インデントあり なし 圧着スナップインコンタクトにより、使用するコンタクトの数のみに負荷をかける シールドハードウェアとシールドエンクロージャキットを用意 多数のケーブルクランプと嵌合ハードウェアオプションを用意 低コストで高性能な精密成型圧着端子. アクセサリ. 圧着端子 ； 446-787 446-787 オスねじリテーナー ； 450-9208 450-9208 ； 717-4498 717-4498 メスねじロック ； 717-4543 717-4543 ； 450-9270 450-9270 ロックポストアセンブリ ； 450-9365 450-9365 スプリングラッチ ； 450-9321 450-9321 ねじ穴付きラッチブロック ； 450-9371 450-9371 スロットくぼみ付きラッチブロック ； 680-9392 680-9392

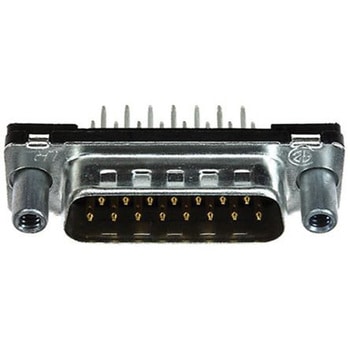

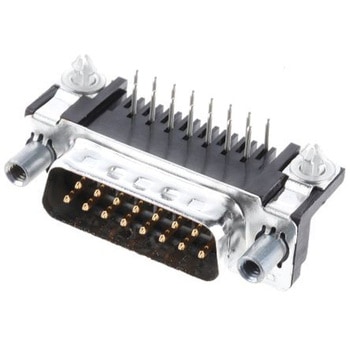

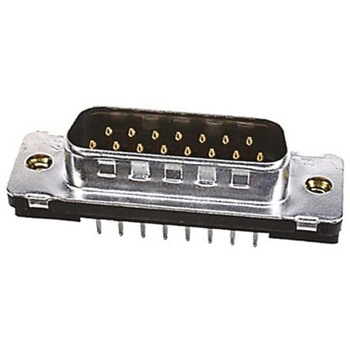

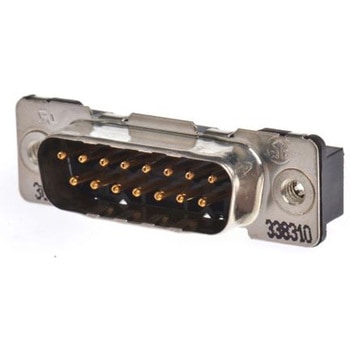

極数 = 15オス/メス = オス接続方向 = ライトアングル実装タイプ = スルーホール実装結線方法 = はんだ定格電流 = 6.0A長さ = 39.2mm幅 = 13.6mm深さ = 21.3mmコンタクト材質 = リン青銅mm動作温度 Max = +105℃

極数 = 9オス/メス = メス接続方向 = ライトアングル実装タイプ = ケーブルマウントピッチ = 2.76mm結線方法 = IDC定格電流 = 1.25Aハウジング材質 = サーモプラスチック定格電圧 = 250.0 V長さ = 30.88mm幅 = 12.59mm深さ = 18.61mmシリーズ = Amplimite HDF-20mm動作温度 Min = -55.0℃AMPLIMITE D-Subリボンケーブルコネクタ、シリーズHDF-20、低プロファイル、IDC、総プラスチック. AMPLIMITE HDF-20シリーズ低プロファイルIDC総プラスチック製D-Subコネクタ、丸形導体フラットリボンケーブル用。 AMPLIMITE HDF-20シリーズIDC総プラスチックD-Subリボンケーブルコネクタは、組み立て済み黒色94V-0等級熱可塑性ハウジング及びカバー、標準3.05 mmの取り付け穴を備え、28 AWG及び26 AWGのピッチ1.27 mmの単線及びより線丸形導体フラットリボンケーブルを接続できる二重めっきりん青銅コンタクトが組み込まれています。 AMPLIMITE HDF-20シリーズD-Subリボンケーブルコネクタは、HD-20基板実装及びHDE総プラスチックD-Subケーブルコネクタとかん合します。 オプションのストレインリリーフについては、代表品番 ； 409-3387 409-3387 及び ； 409-3422 409-3422 を参照してください。 ねじロック及びねじについては、代表品番 ； 680-9358 680-9358 、 ； 717-4473 717-4473 及び ； 680-9351 680-9351 を参照してください。. プラスチックボディ、ケーブル取り付けDコネクタプラグ及びソケット。これらはパネル取り付けも可能。 高さ18.56 mm、幅12.6 mm 品番 ； 798-1511 798-1511 はねじ付きインサート#4-40を装備

極数 = 37オス/メス = オス接続方向 = ライトアングル実装タイプ = スルーホール実装結線方法 = はんだ定格電流 = 6.0A長さ = 69.32mm幅 = 12.55mm深さ = 18.8mmコンタクト材質 = 真鍮mm動作温度 Max = +105℃デルは、お客様のニーズに対応するために、比類のないエンジニアリングサポートを提供することで、市場で最も広範で汎用性の高い D サブミニチュアコネクタのポートフォリオを提供しています。メーカーの信頼性の高い AMPLIMITE ライトアングルポストコネクタには、さまざまな用途に対応できるように、さまざまなめっきタイプが揃っています。このコネクタは、サイズ 20 又は 22 のサブミニチュア D コネクタと寸法が異なる場合にかん合できます。難燃性熱可塑樹脂製ハウジング HD-20 ライトアングルコネクタには、プラグタイプとレセプタクルタイプの両方で 9 、 15 、 25 、 37 ポジションのタイプがあり、 50 ポジションのタイプもあります HD-22 ライトアングルレセプタクルコネクタには、 15 、 26 、 44 、 62 、 78 ポジションのタイプが揃っています フルメタルシェルコネクタと互換性のある低コストの前面金属シェル設計です 用途 産業機械 医療用計測機器 コンピュータ及び周辺機器 RAID ストレージアレイ ファイルサーバ / ルータ テープ・ストレージ・システム 作業ステーション 機械内の産業用通信 個人用デバイスと携帯用デバイス

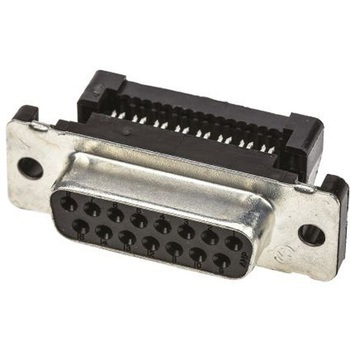

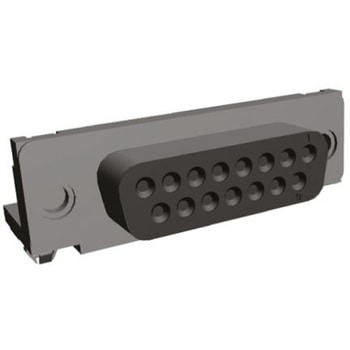

極数 = 15オス/メス = メス接続方向 = ライトアングル実装タイプ = ケーブルマウントピッチ = 2.76mm結線方法 = IDC定格電流 = 1.25Aハウジング材質 = 鋼定格電圧 = 250.0 V長さ = 39.14mm幅 = 18.61mm深さ = 12.59mmコンタクト材質 = リン青銅mm動作温度 Max = +105℃品番 ； 798-1515 798-1515 (9極ソケットコネクタ)は、識別カラーが青の4-40ロック留め具付きです。. AMPLIMITEシリーズHDF-20低プロファイルIDC金属製シェルD-Subコネクタ. フラットリボンケーブル用のAMPLIMITE HDF-20シリーズ低プロファイル金属シェルIDC D-Subコネクタです。 AMPLIMITE HDF-20シリーズIDC D-Subリボンケーブルコネクタは、組立済み黒色94V-0定格熱可塑性ハウジング及びスズめっきスチール製フロントシェル付きカバーを有し、28 AWG及び26 AWGのピッチ1.27 mmの単線及びより線円形導体フラットリボンケーブルを接続できる二重めっきりん青銅コンタクトが組み込まれています。 品番 1658613-x 及び 1658612-x は標準取り付け穴付きです。 品番 1658608-x 、 1658610-x 、 1658607-1 、 1658606-1 には黄銅製4-40ねじ付きインサートが付いています。 AMPLIMITE HDF-20シリーズD-Subリボンケーブルコネクタは、HD-20基板実装、HDP及びHDE (サイズ1-4のみ)D-Subコネクタとかん合できます。 オプションのストレインリリーフについては、代表品番 ； 409-3387 409-3387 及び ； 409-3422 409-3422 を参照してください。 ねじロック及びねじについては、代表品番 ； 680-9358 680-9358 、 ； 717-4473 717-4473 及び ； 680-9351 680-9351 を参照してください。. 低プロファイル黒金属製ボディケーブル取り付け IDC Dプラグ及びソケットコネクタ 組み立て工具(品番 ； 301-8177 301-8177 )、プラグ及びソケットダイセットを使用 アクセサリ(代表品番 ； 450-9258 450-9258 )も参照

極数 9オス/メス メス接続方向 ストレート実装タイプ パネルマウントピッチ 2.77mmDコネクタタイプ 標準D-Sub結線方法 はんだ定格電流 3Aハウジング材質 鋼定格電圧 250.0 V長さ 30.8mm幅 12.5mm深さ 14.9mmシリーズ Amplimite HD-20mm動作温度 Min -55.0℃UL、cUL、CSA. AMPLIMITE D-Sub ケーブルコネクタ、 HD-20 シリーズ、はんだカップ. D-sub コネクタは、 字形の金属シールド機能によって名付けられた一般的な電気機器です。D-sub は、コンピュータシステムで使用される最小のコネクタの つです。 スズめっきシェル及び ピース 94V-0 等級黒色熱可塑樹脂インサートを備えている AMPLIMITE HD-20 はんだカップ D-Sub ケーブル取り付け D-Sub コネクタです。この AMPLIMITE HD-20 はんだカップ D-Sub ケーブルコネクタのシールドは、完全な EMI シールドと ESD 絶縁を備え、ポストモールド又はエンクロージャで被覆できます。圧着シールド終端により低インピーダンスが実現され、シールド圧着によりストレインリリーフとなっています。 この AMPLIMITE HD-20 はんだカップ D-Sub ケーブルコネクタは、デュプレックスめっきはんだカップコンタクトを実装済みで、 HDE HDF HDP 、及び HD-20 (基板実装)シリーズ D-Sub コネクタとかん合します。 適合するバックシェル又はケーブルクランプについて ； は、代表品番 680-9301 719-9747 680-9355 を参照してください。. AMPLIMITE シリーズは通信及びデータインターフェイスで使用できるように設計されています。 HD-20 コネクタよりも 65 高密度 省スペース 94V0 黒色熱可塑樹脂インサート スズめっきスチールシェル . 特長と利点.シェルサイズでは、 、 15 25 37 50 の幅広いコンタクト位置を選択できます。 軍用認定シリーズの低コスト、商用バージョン。 スズめっきシェル又は亜鉛めっきシェル、接地インデントあり なし。 圧着スナップインコンタクトにより、使用するコンタクトの数だけを負荷できます。 シールドハードウェアとシールドエンクロージャキットを用意。 多数のケーブルクランプと連結ハードウェアオプション。 低コスト、高性能、精密成形端子。. アクセサリ. 圧着端子 446-787 オスねじリテーナ 450-9208 および 717-4498 メスねじロック 717-4543 および 450-9270 ロックポストアセンブリ 450-9365 スプリングラッチ 450-9321 ねじ穴付きラッチブロック 450-9371 スロットくぼみ付きラッチブロック 680-9392

極数 = 9オス/メス = メス接続方向 = ライトアングル実装タイプ = ケーブルマウントピッチ = 2.77mm結線方法 = IDC定格電流 = 1.25Aハウジング材質 = 鋼定格電圧 = 250.0 V長さ = 30.88mm幅 = 18.61mm深さ = 12.59mmコンタクト材質 = リン青銅mm動作温度 Min = -55.0℃品番 ； 798-1515 798-1515 (9極ソケットコネクタ)は、識別カラーが青の4-40ロック留め具付きです。. AMPLIMITEシリーズHDF-20低プロファイルIDC金属製シェルD-Subコネクタ. フラットリボンケーブル用のAMPLIMITE HDF-20シリーズ低プロファイル金属シェルIDC D-Subコネクタです。 AMPLIMITE HDF-20シリーズIDC D-Subリボンケーブルコネクタは、組立済み黒色94V-0定格熱可塑性ハウジング及びスズめっきスチール製フロントシェル付きカバーを有し、28 AWG及び26 AWGのピッチ1.27 mmの単線及びより線円形導体フラットリボンケーブルを接続できる二重めっきりん青銅コンタクトが組み込まれています。 品番 1658613-x 及び 1658612-x は標準取り付け穴付きです。 品番 1658608-x 、 1658610-x 、 1658607-1 、 1658606-1 には黄銅製4-40ねじ付きインサートが付いています。 AMPLIMITE HDF-20シリーズD-Subリボンケーブルコネクタは、HD-20基板実装、HDP及びHDE (サイズ1-4のみ)D-Subコネクタとかん合できます。 オプションのストレインリリーフについては、代表品番 ； 409-3387 409-3387 及び ； 409-3422 409-3422 を参照してください。 ねじロック及びねじについては、代表品番 ； 680-9358 680-9358 、 ； 717-4473 717-4473 及び ； 680-9351 680-9351 を参照してください。. 低プロファイル黒金属製ボディケーブル取り付け IDC Dプラグ及びソケットコネクタ 組み立て工具(品番 ； 301-8177 301-8177 )、プラグ及びソケットダイセットを使用 アクセサリ(代表品番 ； 450-9258 450-9258 )も参照

極数 25オス/メス オス接続方向 ストレート実装タイプ ケーブルマウント結線方法 圧着ハウジング材質 鋼定格電圧 250.0 V長さ 53.03mm幅 12.54mm深さ 17.8mmシリーズ Amplimite HDP-20動作温度 Min -55.0℃AMPLIMITE D-Sub ケーブルコネクタ HDP-20シリーズ 圧着スナップインコンタクト. D-subコネクタは、D型の金属シールド機能によって名付けられた一般的な電気製品です。D-sub は、コンピュータシステムで使用される最小のコネクタの つです。 TE Connectivity の圧着 D-Sub コネクタシリーズは、 94V0の黒色熱可塑性樹脂インサート付きのスズめっきスチールシェルです。このAMPLIMITEは、HD-20コネクタに比べて約65%の密度を持つ高密度の圧着コネクタです。. AMPLIMITEシリーズは、通信やデータのインターフェイスに使用されるように設計されています。 HD-20コネクタにより65%の高密度 省スペース 94V0 黒色の熱可塑性樹脂インサート スズめっきスチールシェル. 特長. シェルサイズにより、9、15、25、37、50といった幅広いコンタクト位置を選択可能 軍用規格に認定シリーズの低価格、商用バージョン スズ又は亜鉛めっきシェル、接地インデントあり なし 圧着スナップインコンタクトにより、使用するコンタクトの数のみに負荷をかける シールドハードウェアとシールドエンクロージャキットを用意 多数のケーブルクランプと嵌合ハードウェアオプションを用意 低コストで高性能な精密成型圧着端子. アクセサリ. 圧着端子 ； 446-787 446-787 オスねじリテーナー ； 450-9208 450-9208 ； 717-4498 717-4498 メスねじロック ； 717-4543 717-4543 ； 450-9270 450-9270 ロックポストアセンブリ ； 450-9365 450-9365 スプリングラッチ ； 450-9321 450-9321 ねじ穴付きラッチブロック ； 450-9371 450-9371 スロットくぼみ付きラッチブロック ； 680-9392 680-9392
