「d-sub 9」の検索結果

極数 9オス/メス メス接続方向 ストレート実装タイプ ケーブルマウント結線方法 圧着定格電流 3.7Aハウジング材質 鋼定格電圧 250.0 V長さ 30.81mm幅 12.55mm深さ 17.9mmシリーズ Amplimite HDP-20mm動作温度 Min -55.0℃AMPLIMITE D-Sub ケーブルコネクタ HDP-20シリーズ 圧着スナップインコンタクト. D-subコネクタは、D型の金属シールド機能によって名付けられた一般的な電気製品です。D-sub は、コンピュータシステムで使用される最小のコネクタの つです。 TE Connectivity の圧着 D-Sub コネクタシリーズは、 94V0の黒色熱可塑性樹脂インサート付きのスズめっきスチールシェルです。このAMPLIMITEは、HD-20コネクタに比べて約65%の密度を持つ高密度の圧着コネクタです。. AMPLIMITEシリーズは、通信やデータのインターフェイスに使用されるように設計されています。 HD-20コネクタにより65%の高密度 省スペース 94V0 黒色の熱可塑性樹脂インサート スズめっきスチールシェル. 特長. シェルサイズにより、9、15、25、37、50といった幅広いコンタクト位置を選択可能 軍用規格に認定シリーズの低価格、商用バージョン スズ又は亜鉛めっきシェル、接地インデントあり なし 圧着スナップインコンタクトにより、使用するコンタクトの数のみに負荷をかける シールドハードウェアとシールドエンクロージャキットを用意 多数のケーブルクランプと嵌合ハードウェアオプションを用意 低コストで高性能な精密成型圧着端子. アクセサリ. 圧着端子 ； 446-787 446-787 オスねじリテーナー ； 450-9208 450-9208 ； 717-4498 717-4498 メスねじロック ； 717-4543 717-4543 ； 450-9270 450-9270 ロックポストアセンブリ ； 450-9365 450-9365 スプリングラッチ ； 450-9321 450-9321 ねじ穴付きラッチブロック ； 450-9371 450-9371 スロットくぼみ付きラッチブロック ； 680-9392 680-9392

極数 25オス/メス オス接続方向 ストレート実装タイプ ケーブルマウント結線方法 圧着定格電流 3.7Aハウジング材質 鋼定格電圧 250.0 V長さ 53.03mm幅 12.54mm深さ 17.8mmシリーズ Amplimite HDP-20mm動作温度 Min -55.0℃AMPLIMITE D-Sub ケーブルコネクタ HDP-20シリーズ 圧着スナップインコンタクト. D-subコネクタは、D型の金属シールド機能によって名付けられた一般的な電気製品です。D-sub は、コンピュータシステムで使用される最小のコネクタの つです。 TE Connectivity の圧着 D-Sub コネクタシリーズは、 94V0の黒色熱可塑性樹脂インサート付きのスズめっきスチールシェルです。このAMPLIMITEは、HD-20コネクタに比べて約65%の密度を持つ高密度の圧着コネクタです。. AMPLIMITEシリーズは、通信やデータのインターフェイスに使用されるように設計されています。 HD-20コネクタにより65%の高密度 省スペース 94V0 黒色の熱可塑性樹脂インサート スズめっきスチールシェル. 特長. シェルサイズにより、9、15、25、37、50といった幅広いコンタクト位置を選択可能 軍用規格に認定シリーズの低価格、商用バージョン スズ又は亜鉛めっきシェル、接地インデントあり なし 圧着スナップインコンタクトにより、使用するコンタクトの数のみに負荷をかける シールドハードウェアとシールドエンクロージャキットを用意 多数のケーブルクランプと嵌合ハードウェアオプションを用意 低コストで高性能な精密成型圧着端子. アクセサリ. 圧着端子 ； 446-787 446-787 オスねじリテーナー ； 450-9208 450-9208 ； 717-4498 717-4498 メスねじロック ； 717-4543 717-4543 ； 450-9270 450-9270 ロックポストアセンブリ ； 450-9365 450-9365 スプリングラッチ ； 450-9321 450-9321 ねじ穴付きラッチブロック ； 450-9371 450-9371 スロットくぼみ付きラッチブロック ； 680-9392 680-9392

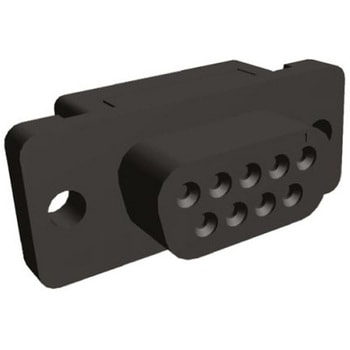

極数 = 9オス/メス = メス接続方向 = ライトアングル実装タイプ = ケーブルマウントピッチ = 2.76mm結線方法 = IDC定格電流 = 1.25Aハウジング材質 = サーモプラスチック定格電圧 = 250.0 V長さ = 30.88mm幅 = 12.59mm深さ = 18.61mmシリーズ = Amplimite HDF-20mm動作温度 Min = -55.0℃AMPLIMITE D-Subリボンケーブルコネクタ、シリーズHDF-20、低プロファイル、IDC、総プラスチック. AMPLIMITE HDF-20シリーズ低プロファイルIDC総プラスチック製D-Subコネクタ、丸形導体フラットリボンケーブル用。 AMPLIMITE HDF-20シリーズIDC総プラスチックD-Subリボンケーブルコネクタは、組み立て済み黒色94V-0等級熱可塑性ハウジング及びカバー、標準3.05 mmの取り付け穴を備え、28 AWG及び26 AWGのピッチ1.27 mmの単線及びより線丸形導体フラットリボンケーブルを接続できる二重めっきりん青銅コンタクトが組み込まれています。 AMPLIMITE HDF-20シリーズD-Subリボンケーブルコネクタは、HD-20基板実装及びHDE総プラスチックD-Subケーブルコネクタとかん合します。 オプションのストレインリリーフについては、代表品番 ； 409-3387 409-3387 及び ； 409-3422 409-3422 を参照してください。 ねじロック及びねじについては、代表品番 ； 680-9358 680-9358 、 ； 717-4473 717-4473 及び ； 680-9351 680-9351 を参照してください。. プラスチックボディ、ケーブル取り付けDコネクタプラグ及びソケット。これらはパネル取り付けも可能。 高さ18.56 mm、幅12.6 mm 品番 ； 798-1511 798-1511 はねじ付きインサート#4-40を装備

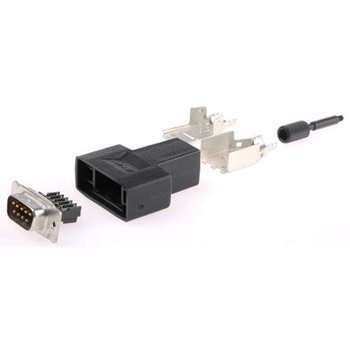

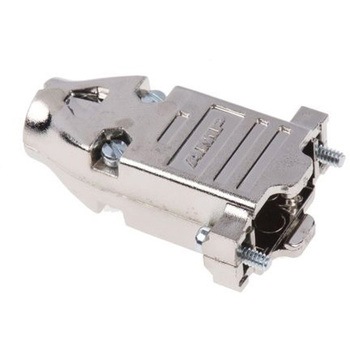

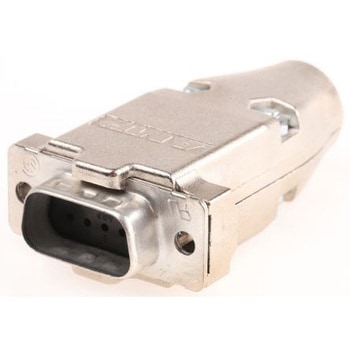

極数 = 9接続方向 = ストレート実装タイプ = ケーブルマウント結線方法 = 圧着ハウジング材質 = ナイロンシリーズ = Amplimite HDP-20AMPLIMITE D-Subコネクタ、HDP-20シリーズ、基本シールドハードウェアキット. AMPLIMITE HDP-20基本シールドハードウェアキットは、スズめっきスチール製シェル及び黒色94V-0熱可塑性インサート、並びに内側及び外側スズめっきスチールシールド付きのコネクタで構成されています。 AMPLIMITE HDP-20基本シールドハードウェアキット用のサイズ20 DF圧着スナップインコンタクトは、別途注文する必要があります。代表品番 ； 680-8910 680-8910 及び ； 680-9698 680-9698 を参照。 フェルールも別途注文する必要があります。代表品番 ； 301-8199 301-8199 及び ； 301-8212 301-8212 を参照。 AMPLIMITE HDP-20シールドD-Subコネクタキットは、D-SubコネクタのHDEシリーズ、HDPシリーズ及びHD-20 (基板実装)シリーズとかん合可能で、3.05 mmの標準取り付け穴付きです。 最適なメスねじロックについては、代表品番 ； 717-4543 717-4543 、 ； 680-9288 680-9288 及び ； 450-9309 450-9309 を参照 最適なオスねじリテーナーについては、代表品番 ； 450-9208 450-9208 及び ； 717-4498 717-4498 を参照 ロックポストアセンブリについては、品番 ； 450-9365 450-9365 を参照 2ピーススプリングラッチについては、品番 ； 450-9321 450-9321 を参照 ねじ穴付きラッチブロックについては、代表品番 ； 450-9371 450-9371 を参照 スロットリセス及びスルーホール付きラッチブロックについては、 ； 680-9392 680-9392 を参照

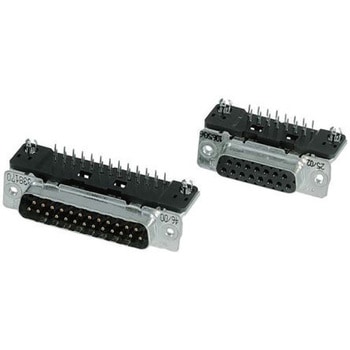

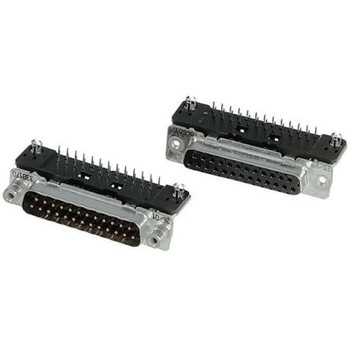

極数 = 37オス/メス = オス接続方向 = ライトアングル実装タイプ = スルーホール実装結線方法 = はんだ定格電流 = 6.0A長さ = 69.32mm幅 = 12.55mm深さ = 18.8mmコンタクト材質 = 真鍮mm動作温度 Max = +105℃デルは、お客様のニーズに対応するために、比類のないエンジニアリングサポートを提供することで、市場で最も広範で汎用性の高い D サブミニチュアコネクタのポートフォリオを提供しています。メーカーの信頼性の高い AMPLIMITE ライトアングルポストコネクタには、さまざまな用途に対応できるように、さまざまなめっきタイプが揃っています。このコネクタは、サイズ 20 又は 22 のサブミニチュア D コネクタと寸法が異なる場合にかん合できます。難燃性熱可塑樹脂製ハウジング HD-20 ライトアングルコネクタには、プラグタイプとレセプタクルタイプの両方で 9 、 15 、 25 、 37 ポジションのタイプがあり、 50 ポジションのタイプもあります HD-22 ライトアングルレセプタクルコネクタには、 15 、 26 、 44 、 62 、 78 ポジションのタイプが揃っています フルメタルシェルコネクタと互換性のある低コストの前面金属シェル設計です 用途 産業機械 医療用計測機器 コンピュータ及び周辺機器 RAID ストレージアレイ ファイルサーバ / ルータ テープ・ストレージ・システム 作業ステーション 機械内の産業用通信 個人用デバイスと携帯用デバイス

極数 = 15オス/メス = メス接続方向 = ライトアングル実装タイプ = ケーブルマウントピッチ = 2.76mm結線方法 = IDC定格電流 = 1.25Aハウジング材質 = 鋼定格電圧 = 250.0 V長さ = 39.14mm幅 = 18.61mm深さ = 12.59mmコンタクト材質 = リン青銅mm動作温度 Max = +105℃品番 ； 798-1515 798-1515 (9極ソケットコネクタ)は、識別カラーが青の4-40ロック留め具付きです。. AMPLIMITEシリーズHDF-20低プロファイルIDC金属製シェルD-Subコネクタ. フラットリボンケーブル用のAMPLIMITE HDF-20シリーズ低プロファイル金属シェルIDC D-Subコネクタです。 AMPLIMITE HDF-20シリーズIDC D-Subリボンケーブルコネクタは、組立済み黒色94V-0定格熱可塑性ハウジング及びスズめっきスチール製フロントシェル付きカバーを有し、28 AWG及び26 AWGのピッチ1.27 mmの単線及びより線円形導体フラットリボンケーブルを接続できる二重めっきりん青銅コンタクトが組み込まれています。 品番 1658613-x 及び 1658612-x は標準取り付け穴付きです。 品番 1658608-x 、 1658610-x 、 1658607-1 、 1658606-1 には黄銅製4-40ねじ付きインサートが付いています。 AMPLIMITE HDF-20シリーズD-Subリボンケーブルコネクタは、HD-20基板実装、HDP及びHDE (サイズ1-4のみ)D-Subコネクタとかん合できます。 オプションのストレインリリーフについては、代表品番 ； 409-3387 409-3387 及び ； 409-3422 409-3422 を参照してください。 ねじロック及びねじについては、代表品番 ； 680-9358 680-9358 、 ； 717-4473 717-4473 及び ； 680-9351 680-9351 を参照してください。. 低プロファイル黒金属製ボディケーブル取り付け IDC Dプラグ及びソケットコネクタ 組み立て工具(品番 ； 301-8177 301-8177 )、プラグ及びソケットダイセットを使用 アクセサリ(代表品番 ； 450-9258 450-9258 )も参照

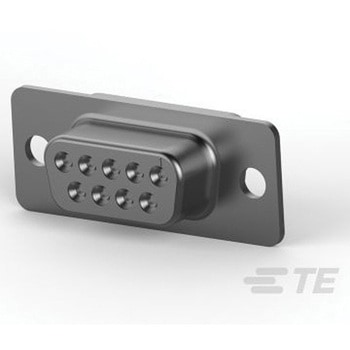

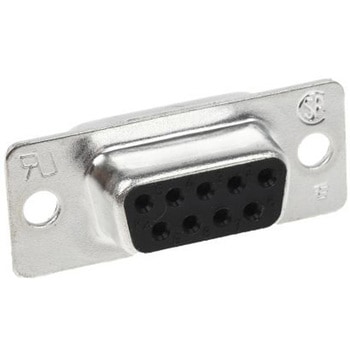

極数 9オス/メス メス接続方向 ストレート実装タイプ パネルマウントピッチ 2.77mmDコネクタタイプ 標準D-Sub結線方法 はんだ定格電流 3Aハウジング材質 鋼定格電圧 250.0 V長さ 30.8mm幅 12.5mm深さ 14.9mmシリーズ Amplimite HD-20mm動作温度 Min -55.0℃UL、cUL、CSA. AMPLIMITE D-Sub ケーブルコネクタ、 HD-20 シリーズ、はんだカップ. D-sub コネクタは、 字形の金属シールド機能によって名付けられた一般的な電気機器です。D-sub は、コンピュータシステムで使用される最小のコネクタの つです。 スズめっきシェル及び ピース 94V-0 等級黒色熱可塑樹脂インサートを備えている AMPLIMITE HD-20 はんだカップ D-Sub ケーブル取り付け D-Sub コネクタです。この AMPLIMITE HD-20 はんだカップ D-Sub ケーブルコネクタのシールドは、完全な EMI シールドと ESD 絶縁を備え、ポストモールド又はエンクロージャで被覆できます。圧着シールド終端により低インピーダンスが実現され、シールド圧着によりストレインリリーフとなっています。 この AMPLIMITE HD-20 はんだカップ D-Sub ケーブルコネクタは、デュプレックスめっきはんだカップコンタクトを実装済みで、 HDE HDF HDP 、及び HD-20 (基板実装)シリーズ D-Sub コネクタとかん合します。 適合するバックシェル又はケーブルクランプについて ； は、代表品番 680-9301 719-9747 680-9355 を参照してください。. AMPLIMITE シリーズは通信及びデータインターフェイスで使用できるように設計されています。 HD-20 コネクタよりも 65 高密度 省スペース 94V0 黒色熱可塑樹脂インサート スズめっきスチールシェル . 特長と利点.シェルサイズでは、 、 15 25 37 50 の幅広いコンタクト位置を選択できます。 軍用認定シリーズの低コスト、商用バージョン。 スズめっきシェル又は亜鉛めっきシェル、接地インデントあり なし。 圧着スナップインコンタクトにより、使用するコンタクトの数だけを負荷できます。 シールドハードウェアとシールドエンクロージャキットを用意。 多数のケーブルクランプと連結ハードウェアオプション。 低コスト、高性能、精密成形端子。. アクセサリ. 圧着端子 446-787 オスねじリテーナ 450-9208 および 717-4498 メスねじロック 717-4543 および 450-9270 ロックポストアセンブリ 450-9365 スプリングラッチ 450-9321 ねじ穴付きラッチブロック 450-9371 スロットくぼみ付きラッチブロック 680-9392

極数 = 9オス/メス = オス接続方向 = ストレート実装タイプ = ケーブルマウント結線方法 = 圧着ハウジング材質 = 鋼長さ = 31.19mm幅 = 9.52mm深さ = 12.93mmシリーズ = Amplimite 109mmシリーズ番号 = M24308 / 4-259ZAMPLIMITE D-Subコネクタ、シリーズ109、MIL規格、MIL-C-24308. AMPLIMITEシリーズ109標準密度MIL規格ケーブル取り付けD-Subプラグ及びレセプタクルコネクタは、MIL規格のMIL-C-24308に適合しており、軍用機器、地上支援装置、コンピュータ周辺機器、モデム、産業用計装での使用に理想的です。 これらのAMPLIMITEシリーズ109 MIL規格D-subケーブルコネクタには、亜鉛めっきスチールシェル、3.05 mmの取り付け穴とMIL-M-24519準拠の黒色ポリエステルインサートが付属しています。 シリーズ109 D-Sub軍用MIL規格ケーブルコネクタ用のサイズ20コンタクト(別売り又は付属、表を参照)です。圧着ピンコンタクトについては品番 ； 680-9210 680-9210 を、圧着ソケットコンタクトについては品番 ； 680-9222 680-9222 をそれぞれ参照してください。 シリーズ109MIL規格ケーブルコネクタは、同じインサート配置の他の任意のコネクタとかん合します。

極数 = 9D-Subシェルサイズ = E接続方向 = ストレート色 = 黒シリーズ = 207467AMPLIMITE D-Subコネクタ、HDPシリーズ、シールドなし箱 / 蓋バックシェル. 180 °と90 °のケーブル出口オプション付きの、AMPLIMITEのヒンジ付き箱 / 蓋ケーブルクランプ又はバックシェルキット(シールドなし、組み立て式)です。 テクスチャ仕上げを施した黒色熱可塑性ハウジング、黒色熱可塑性ゲート、黒色亜鉛めっきスチール製皿頭ねじが付いています。 これらのバックシェルのケーブル径は、ケーブル支持ゲートを変えることで調整できます。 ケーブル支持ゲートの平面側はディスクリートワイヤ用、半円形側は被覆ケーブル用です。 これらのAMPLIMITEバックシェルは、HDP金属シェルシリーズのD-Subコネクタでの使用に最適です。 オスねじリテーナーについては、代表品番 ； 450-9208 450-9208 と ； 717-4498 717-4498 を参照してください。 メスねじロックについては、代表品番 ； 717-4543 717-4543 、 ； 450-9270 450-9270 、 ； 717-4546 717-4546 を参照してください。 ロックポストアセンブリについては、品番 ； 450-9365 450-9365 を参照 スプリングラッチについては、品番 ； 450-9321 450-9321 を参照 ラッチブロックについては、代表品番 ； 450-9371 450-9371 と ； 680-9392 680-9392 を参照してください。

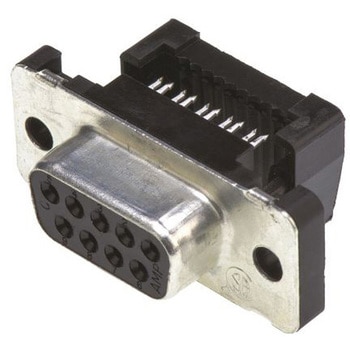

極数 = 9オス/メス = メス接続方向 = ライトアングル実装タイプ = ケーブルマウントピッチ = 2.77mm結線方法 = IDC定格電流 = 1.25Aハウジング材質 = 鋼定格電圧 = 250.0 V長さ = 30.88mm幅 = 18.61mm深さ = 12.59mmコンタクト材質 = リン青銅mm動作温度 Min = -55.0℃品番 ； 798-1515 798-1515 (9極ソケットコネクタ)は、識別カラーが青の4-40ロック留め具付きです。. AMPLIMITEシリーズHDF-20低プロファイルIDC金属製シェルD-Subコネクタ. フラットリボンケーブル用のAMPLIMITE HDF-20シリーズ低プロファイル金属シェルIDC D-Subコネクタです。 AMPLIMITE HDF-20シリーズIDC D-Subリボンケーブルコネクタは、組立済み黒色94V-0定格熱可塑性ハウジング及びスズめっきスチール製フロントシェル付きカバーを有し、28 AWG及び26 AWGのピッチ1.27 mmの単線及びより線円形導体フラットリボンケーブルを接続できる二重めっきりん青銅コンタクトが組み込まれています。 品番 1658613-x 及び 1658612-x は標準取り付け穴付きです。 品番 1658608-x 、 1658610-x 、 1658607-1 、 1658606-1 には黄銅製4-40ねじ付きインサートが付いています。 AMPLIMITE HDF-20シリーズD-Subリボンケーブルコネクタは、HD-20基板実装、HDP及びHDE (サイズ1-4のみ)D-Subコネクタとかん合できます。 オプションのストレインリリーフについては、代表品番 ； 409-3387 409-3387 及び ； 409-3422 409-3422 を参照してください。 ねじロック及びねじについては、代表品番 ； 680-9358 680-9358 、 ； 717-4473 717-4473 及び ； 680-9351 680-9351 を参照してください。. 低プロファイル黒金属製ボディケーブル取り付け IDC Dプラグ及びソケットコネクタ 組み立て工具(品番 ； 301-8177 301-8177 )、プラグ及びソケットダイセットを使用 アクセサリ(代表品番 ； 450-9258 450-9258 )も参照

極数 25オス/メス オス接続方向 ストレート実装タイプ ケーブルマウント結線方法 圧着ハウジング材質 鋼定格電圧 250.0 V長さ 53.03mm幅 12.54mm深さ 17.8mmシリーズ Amplimite HDP-20動作温度 Min -55.0℃AMPLIMITE D-Sub ケーブルコネクタ HDP-20シリーズ 圧着スナップインコンタクト. D-subコネクタは、D型の金属シールド機能によって名付けられた一般的な電気製品です。D-sub は、コンピュータシステムで使用される最小のコネクタの つです。 TE Connectivity の圧着 D-Sub コネクタシリーズは、 94V0の黒色熱可塑性樹脂インサート付きのスズめっきスチールシェルです。このAMPLIMITEは、HD-20コネクタに比べて約65%の密度を持つ高密度の圧着コネクタです。. AMPLIMITEシリーズは、通信やデータのインターフェイスに使用されるように設計されています。 HD-20コネクタにより65%の高密度 省スペース 94V0 黒色の熱可塑性樹脂インサート スズめっきスチールシェル. 特長. シェルサイズにより、9、15、25、37、50といった幅広いコンタクト位置を選択可能 軍用規格に認定シリーズの低価格、商用バージョン スズ又は亜鉛めっきシェル、接地インデントあり なし 圧着スナップインコンタクトにより、使用するコンタクトの数のみに負荷をかける シールドハードウェアとシールドエンクロージャキットを用意 多数のケーブルクランプと嵌合ハードウェアオプションを用意 低コストで高性能な精密成型圧着端子. アクセサリ. 圧着端子 ； 446-787 446-787 オスねじリテーナー ； 450-9208 450-9208 ； 717-4498 717-4498 メスねじロック ； 717-4543 717-4543 ； 450-9270 450-9270 ロックポストアセンブリ ； 450-9365 450-9365 スプリングラッチ ； 450-9321 450-9321 ねじ穴付きラッチブロック ； 450-9371 450-9371 スロットくぼみ付きラッチブロック ； 680-9392 680-9392
