「hd-001」の検索結果

種類 = ねじロック併用可能製品 = D-subコネクタシリーズ = Series HDF or HDP or HDE取り付けフランジ付きのケーブルクランプ / バックシェルで使用する、2-56ねじサイズのメスねじロックです。 4-40及びM3ねじ付きのねじロックは他のすべてのケーブルクランプ / バックシェルで使用できます。. AMPLIMITE D-SubコネクタHD、HDE、HDF及びHDPシリーズメスねじロック. D-sub コネクタアクセサリには、さまざまな製品があります。重要なアクセサリの 1 つにメスねじロックがあります。ねじロックキットにはさまざまな寸法とサイズが用意されていることが多く、金属製及びプラスチック製の両コネクタシェルで幅広い接触サイズが利用できます。 これは、 TE 接続のメスねじロック及び AMPLIMITE シリーズ HD 、 HDE 、 HDF 、 HDP シリーズ D-Sub コネクタ用のねじロックキットです。これらのメスねじロックは亜鉛めっきクリア又は黄クロメート処理冷間圧延鋼製で、個別のねじロックアセンブリとして、又は2個の個別のねじロックアセンブリで構成されているキットとして入手できます。. アセンブリ方式:. メスねじロックアセンブリです。ねじロック x 1 、フラットワッシャ x 2 、四角ナットが付属しています。ねじロック x 1、平ワッシャ x 2、ロックワッシャ x 1及び六角ナット x 1を備えた標準及びロングメスねじロックアセンブリ. 方式、ねじサイズ、仕上げ、及び関連するD-Subコネクタシリーズについては、表を参照してください。 オスねじリテーナー ； ； については、代表品番 450-9208 及び 717-4549 を参照してください。. 注意. ねじサイズが 2 → 56 のメスねじロックは、取り付けフランジ付きのケーブルクランプ / バックシェルと併用します。4-40 及び M3 ねじのねじロックは、その他のあらゆるケーブルクランプ / バックシェルに使用できます。

極数 = 15オス/メス = メス接続方向 = ライトアングル実装タイプ = ケーブルマウントピッチ = 2.76mm結線方法 = IDC定格電流 = 1.25Aハウジング材質 = 鋼定格電圧 = 250.0 V長さ = 39.14mm幅 = 18.61mm深さ = 12.59mmコンタクト材質 = リン青銅mm動作温度 Max = +105℃品番 ； 798-1515 798-1515 (9極ソケットコネクタ)は、識別カラーが青の4-40ロック留め具付きです。. AMPLIMITEシリーズHDF-20低プロファイルIDC金属製シェルD-Subコネクタ. フラットリボンケーブル用のAMPLIMITE HDF-20シリーズ低プロファイル金属シェルIDC D-Subコネクタです。 AMPLIMITE HDF-20シリーズIDC D-Subリボンケーブルコネクタは、組立済み黒色94V-0定格熱可塑性ハウジング及びスズめっきスチール製フロントシェル付きカバーを有し、28 AWG及び26 AWGのピッチ1.27 mmの単線及びより線円形導体フラットリボンケーブルを接続できる二重めっきりん青銅コンタクトが組み込まれています。 品番 1658613-x 及び 1658612-x は標準取り付け穴付きです。 品番 1658608-x 、 1658610-x 、 1658607-1 、 1658606-1 には黄銅製4-40ねじ付きインサートが付いています。 AMPLIMITE HDF-20シリーズD-Subリボンケーブルコネクタは、HD-20基板実装、HDP及びHDE (サイズ1-4のみ)D-Subコネクタとかん合できます。 オプションのストレインリリーフについては、代表品番 ； 409-3387 409-3387 及び ； 409-3422 409-3422 を参照してください。 ねじロック及びねじについては、代表品番 ； 680-9358 680-9358 、 ； 717-4473 717-4473 及び ； 680-9351 680-9351 を参照してください。. 低プロファイル黒金属製ボディケーブル取り付け IDC Dプラグ及びソケットコネクタ 組み立て工具(品番 ； 301-8177 301-8177 )、プラグ及びソケットダイセットを使用 アクセサリ(代表品番 ； 450-9258 450-9258 )も参照

極数 = 9オス/メス = メス接続方向 = ライトアングル実装タイプ = ケーブルマウントピッチ = 2.77mm結線方法 = IDC定格電流 = 1.25Aハウジング材質 = 鋼定格電圧 = 250.0 V長さ = 30.88mm幅 = 18.61mm深さ = 12.59mmコンタクト材質 = リン青銅mm動作温度 Min = -55.0℃品番 ； 798-1515 798-1515 (9極ソケットコネクタ)は、識別カラーが青の4-40ロック留め具付きです。. AMPLIMITEシリーズHDF-20低プロファイルIDC金属製シェルD-Subコネクタ. フラットリボンケーブル用のAMPLIMITE HDF-20シリーズ低プロファイル金属シェルIDC D-Subコネクタです。 AMPLIMITE HDF-20シリーズIDC D-Subリボンケーブルコネクタは、組立済み黒色94V-0定格熱可塑性ハウジング及びスズめっきスチール製フロントシェル付きカバーを有し、28 AWG及び26 AWGのピッチ1.27 mmの単線及びより線円形導体フラットリボンケーブルを接続できる二重めっきりん青銅コンタクトが組み込まれています。 品番 1658613-x 及び 1658612-x は標準取り付け穴付きです。 品番 1658608-x 、 1658610-x 、 1658607-1 、 1658606-1 には黄銅製4-40ねじ付きインサートが付いています。 AMPLIMITE HDF-20シリーズD-Subリボンケーブルコネクタは、HD-20基板実装、HDP及びHDE (サイズ1-4のみ)D-Subコネクタとかん合できます。 オプションのストレインリリーフについては、代表品番 ； 409-3387 409-3387 及び ； 409-3422 409-3422 を参照してください。 ねじロック及びねじについては、代表品番 ； 680-9358 680-9358 、 ； 717-4473 717-4473 及び ； 680-9351 680-9351 を参照してください。. 低プロファイル黒金属製ボディケーブル取り付け IDC Dプラグ及びソケットコネクタ 組み立て工具(品番 ； 301-8177 301-8177 )、プラグ及びソケットダイセットを使用 アクセサリ(代表品番 ； 450-9258 450-9258 )も参照

AMPLIMITE D-Sub ケーブルコネクタ HDP-20シリーズ 圧着スナップインコンタクトD-subコネクタは、D型の金属シールド機能によって名付けられた一般的な電気製品です。D-sub は、コンピュータシステムで使用される最小のコネクタの 1 つです。 TE Connectivity の圧着 D-Sub コネクタシリーズは、94V0の黒色熱可塑性樹脂インサート付きのスズめっきスチールシェルです。このAMPLIMITEは、HD-20コネクタに比べて約65%の密度を持つ高密度の圧着コネクタです。AMPLIMITEシリーズは、通信やデータのインターフェイスに使用されるように設計されています。 HD-20コネクタにより65%の高密度 省スペース 94V0 黒色の熱可塑性樹脂インサート スズめっきスチールシェル特長シェルサイズにより、9、15、25、37、50といった幅広いコンタクト位置を選択可能 軍用規格に認定シリーズの、商用バージョン スズ又は亜鉛めっきシェル、接地インデントあり / なし 圧着スナップインコンタクトにより、使用するコンタクトの数のみに負荷をかける シールドハードウェアとシールドエンクロージャキットを用意 多数のケーブルクランプと嵌合ハードウェアオプションを用意 低コストで高性能な精密成型圧着端子アクセサリ圧着端子 ； 446-787 446-787 オスねじリテーナー ； 450-9208 450-9208、； 717-4498 717-4498 メスねじロック ； 717-4543 717-4543、； 450-9270 450-9270 ロックポストアセンブリ ； 450-9365 450-9365 スプリングラッチ ； 450-9321 450-9321 ねじ穴付きラッチブロック ； 450-9371 450-9371 スロットくぼみ付きラッチブロック ； 680-9392 680-9392

TE の HDC 製品シリーズは、過酷な環境でのデータ、信号、及び電源接続用に設計されています。モジュラコネクタ設計により、高度な柔軟性が実現され、機械、ロボット、鉄道、風力エネルギー、従来のエネルギー発電及び配電などのさまざまな用途に合わせてソリューションをカスタマイズできます。

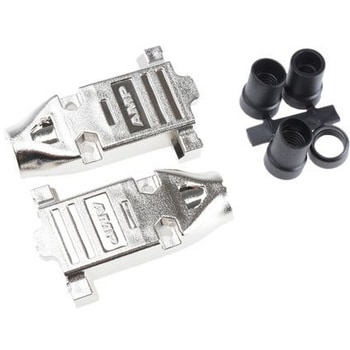

バックシェル固定ねじは、ねじ山形成ねじのため、バックシェルねじ穴のねじ加工はなしデュアルエントリダイキャストバックシェルデュアルケーブルエントリの高品質ダイキャストバックシェル 産業用BUSシステム用途など、デイジーチェーン接続に最適 ケーブルラン端部

D-sub コネクタは、D 字形の金属シールド機能によって名付けられた一般的な電気機器です。D-sub は、コンピュータシステムで使用される最小のコネクタの 1 つです。 スズめっきシェル及び 2 ピース 94V-0 等級黒色熱可塑樹脂インサートを備えている AMPLIMITE HD-20 はんだカ
