シリーズ = PIDG絶縁 = 絶縁絶縁体 = ナイロン外側リング直径 = 7.92mm適合電線サイズmm2 Min = 1mm2適合電線サイズAWG Min = 16AWGスタッド径 = M4色 = 青コンタクト材質 = 銅全長 = 21.44mm. TE Connectivity PIDGリングタング電線圧着端子. PIDG (Pre-Insulated Diamond Grip)リングタングワイヤ圧着端子は、最も過酷な回路環境で安定した信頼性を実現するために設計されています。これらのPIDGリングタング端子は、精密に成形された導電性の高い銅製のボディとバレルから構成されています。バレルの内側にはギザ加工が施され、圧着後のコンタクト強度及び伸張強度を最大化します。ワイヤバレルは、優れたワイヤ絶縁をサポートし、ほつれを防止する銅スリーブで覆われています。外側の色付きナイロンスリーブによりワイヤサイズを容易に識別できます。また、じょうご型のエントリによりワイヤストランドの折り返しが防止され、高速生産での迅速なワイヤ挿入が可能になります。これらのPIDG端子の構造と専用工具ダイの使用により、均一で信頼性の高い圧着が可能となります。これらのPIDG端子は、さまざまなワイヤ、バレル、スタッドのサイズの製品が用意され、幅広い配線用途で使用できる汎用ソリューションです。. 特長と利点. 導電性の高い銅製ボディ 銅製スリーブでワイヤ絶縁をしっかりと支持 コンタクト強度と伸張強度を最大化するワイヤバレルのギザ加工 スリーブの色でワイヤサイズと工具を簡単に識別 ワイヤを簡単に挿入できるじょうご型のワイヤエントリ 信頼性が高く、きれいに揃った圧着を実現. 用途. これらのPIDGワイヤ端子は、MIL-T-7928、Type II、Class 1及び2の要件を満たすか超えているため、幅広い用途に適合します。主な用途には、装置 / 制御、照明、電源、パネルボックス、昇降装置、モータ、航空宇宙、家電などが挙げられます。

TE Connectivityチューブエンドスリーブ / ブーツレースフェルールチューブエンドスリーブ又はブーツレースフェルール製品

シリーズ = VAL-U-LOKピッチ = 4.2mm極数 = 4行数 = 2接続方向 = ストレートシュラウド/アンシュラウド = シュラウドコネクタシステム = 電線対基板結線方法 = はんだコンタクト材質 = 真鍮定格電流 = 9.0A定格電圧 = 600 → 0 VTE Connectivity VAL-U-LOK 2列ピンヘッダ. 4.2 mmセンターラインとスズめっき黄銅オスピンコンタクトを備えた、VAL-U-LOKライトアングル及び垂直2列基板実装ピンヘッダです。 これらのVAL-U-LOKピンヘッダは、ポジティブラッチ機構を備えているので簡単に抜き差しできます。この製品にはキーが付いているので、かん合時に正確な位置合わせが可能です。 さらに、VAL-U-LOKピンヘッダコネクタには、基板上で位置を合わせるためのペグ(又はボードロック)が付属しています。これらのVAL-U-LOKピンヘッダのハウジングはUL94V-0又はUL94V-2等級の天然ナイロン製です。 品番X-2029171-Xは、UL94V-0等級のハウジングが付いています。 品番X-1586037-X、X-1586041-X及びX-2029170-Xには、UL94V-2ハウジングが付いています。 品番X-1586039-X及びX-2029172-Xには、UL94V-2ハウジング及び取り付けペグが付いています。 品番X-1586043-Xには、UL94V-2ハウジングとねじによる取り付け具が付いています。 メーカ型番X-1586038-X及びX-1586042-XはUL94V-0のハウジングを装備 品番X-1586040-X及びX-2029173-Xには、UL94V-0ハウジングと取り付けペグが付いています。 品番X-1586044-Xには、UL94V-0ハウジングとねじによる取り付け具が付いています。. 縦及び90°タイプの基板取り付けピンヘッダアセンブリ スルーホール基板ピンヘッダアタッチメント 2-24コンタクト位置(偶数のみ) オスコンタクト付き

D-5200シリーズヘッダとかん合する製品については、代表品番 ； 706-8022 706-8022 を参照 D-5000シリーズコンタクトについては、代表品番 ； 680-5107 680-5107 を参照TE Connectivity DYNAMIC D-5200S / D-5200M 10.16 mmタブ及びレセプタクルハウジング特長と利点コンパクト、耐振動設計 しっかりとコンタクトを保持するロッキングランス 誤かん合とずれを防止するキーイングリブ しっかりとかん合接続させるロックレバー 確実にかん合すると、クリック音が聞こえる 視覚的にかん合を確認できる取り付けライン製品用途の情報DYNAMIC D-5200Sコネクタは、高電流電源ライン用途に適しています。

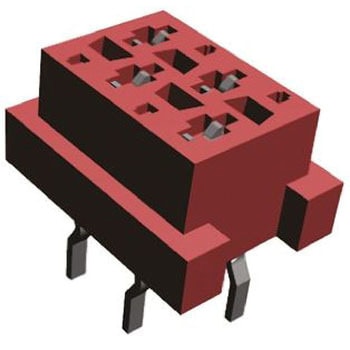

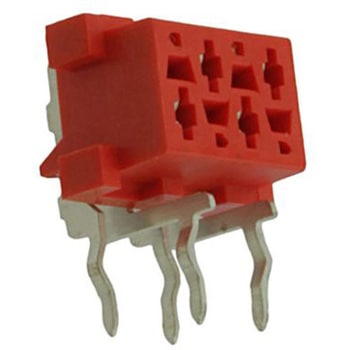

極数 4行数 2ピッチ 1.27mmタイプ メス-オンボード実装タイプ 表面実装接続方向 ストレート結線方法 はんだ定格電流 1.5A定格電圧 230 Vシリーズ Micro-MaTchコンタクト材質 青銅TE Connectivity Micro-MaTch 1.27 mmメスオンボードSMTソケット. Micro-MaTchメス-オンボードSMTソケットコネクタは、垂直及びライトアングルのどちらの基板対基板及び電線対基板相互接続にも対応しています。このMicro-MaTchシリーズのコネクタは、1.27 mmピッチのコンパクトな省スペース設計です。メスコンタクトは、フレッチング腐食を防止するコンタクトスプリングシステムを装備しています。位置決めスプリングが、振動や熱膨張によって発生するオスコンタクトとメスコンタクト間の動きを吸収します。コンタクトスポットのずれを防止すると、気密性の高い接続を実現し、コンタクトスプリングシステムがフレッチングを防止できます。これらのMicro-MaTchメスオンボードSMTソケットには、誤かん合を防ぐ極性が付いています。品番x-338069-xは、確実なかん合接続を実現するロッキングラッチ付きです。 . 特長と利点. コンパクトな省スペース設計 完全スズめっきコンタクト フレッチング腐食を防止するコンタクトスプリング 気密性の高い接続 誤かん合を防止する極性化 確実なかん合接続を実現するロッキングラッチ付きタイプも用意. 用途. これらのMicro-MaTchコネクタは、幅広い用途向けに設計されています。主な用途: 製造 マテハン機器 ロボットやモータ 制御ユニット セントラルヒーティング装置 カーラジオ ナビゲーションシステム ダッシュボードシステム 基地局 セットトップボックス オーディオ機器

D-1100Dのリセハウジングには、ワイヤレンジMのリセコンタクトのみ、使用可能です。リセコンタクト・タブコンタクトは、D-1100&D-1200共通です。 D-1200は、誤挿入防止機構のキーイングがついております。メーカーでは、Xタイプの取り扱いになります。電線対基板コネクタ D-1000シリーズお馴染みダイナミックコネクタシリーズの最小多極信号用コネクタ従来品(D-2000シリーズ)に比べ、約40%の小型化(D-1100D) SW電源やステッピングモータ、エンコーダでの実績多数あり(D-1200D) コンタクトは、金メッキ仕様
