「74hc」の検索結果
特価
の全商品がキャンペーンコード入力で通常価格より

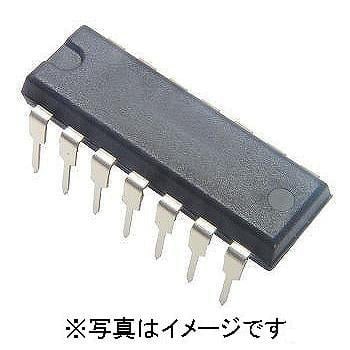

4回路 2入力ANDゲート CMOS DIP14Texas Instruments￥59税込￥65
1個
当日出荷
74HCxxシリーズのC-MOS標準ロジックICです。標準ロジックICはもともとLSIの集積度が低くPLDも無かった時代に任意のロジック回路を製作するために使用されました。NOT，AND，OR，FF等々ロジック回路の最小単位を数個ずつ一つの回路に収めたもので必要なものを複数組み合わせて使います。そのため、入出力の電気的特性は同じシリーズの標準ロジックICならば直接接続が可能なように標準化されています。大きく分けてTTLとC-MOSがあり入出力の電圧・電流仕様が異なるので相互の接続は工夫が要ります。(通常、LSIはどちらかの仕様に合わせられています。)その他、シリーズによって速度や動作電圧が異なります。74HCxxシリーズはC-MOSとして代表的な品種です。74LSxxなどTTLと異なり動作電圧に幅があるので+5V系、+3.3V系どちらでも使用可能です。
仕様●パッケージ：DIP-14●機能：Quad 2-Input AND●動作電圧：2V～6Vアズワン品番67-0367-61
4回路 2入力NANDゲート CMOS DIP14Texas Instruments￥139税込￥153
1個
欠品中
仕様●パッケージ●機能：NANDゲート●動作電圧：2V～6Vアズワン品番67-0484-77
オープンコレクタ出力付きヘキサインバータTexas Instruments￥139税込￥153
1個
3日以内出荷
6回路入りインバータ
正論理でブール関数Y=Aを実行します。
オープンドレイン出力の場合、正しく動作させるためにプルアップ抵抗が必要です。
アクティブローのワイヤードORまたはアクティブハイのワイヤードAND機能を実装するために、他のオープンドレイン出力に接続できます。
最大10個のLSTTL負荷を駆動可能
5Vで±4mAの出力ドライブ
その他【tpd】8nsRoHS指令(10物質対応)対応消費電流【ICC】20μA動作電圧(V)2～6最大入力電流(μA)1
6回路 インバータ(NOT)CMOS DIP14Texas Instruments￥179税込￥197
1個
3日以内出荷
74HCxxシリーズのC-MOS標準ロジックICです。
標準ロジックICはもともとLSIの集積度が低くPLDも無かった時代に任意のロジック回路を製作するために使用されました。
NOT、AND、OR、FF等々ロジック回路の最小単位を数個ずつ一つの回路に収めたもので必要なものを複数組み合わせて使います。そのため、入出力の電気的特性は同じシリーズの標準ロジックICならば直接接続が可能なように標準化されています。
大きく分けてTTLとC-MOSがあり入出力の電圧・電流仕様が異なるので相互の接続は工夫が要ります。(通常、LSIはどちらかの仕様に合わせられています。)その他、シリーズによって速度や動作電圧が異なります。
74HCxxシリーズはC-MOSとして代表的な品種です。
74LSxxなどTTLと異なり動作電圧に幅があるので+5V系、+3.3V系どちらでも使用可能です。
機能Hex InvertersRoHS指令(10物質対応)対応パッケージDIP-14動作電圧(V)2～6
6回路 シュミットトリガインバータ CMOS DIP14Texas Instruments￥229税込￥252
1個
3日以内出荷
機能シュミットトリガ付きインバータ <1--ラインドライバ、バッファ-->RoHS指令(10物質対応)対応動作電圧(V)2～6
8ラインto1ライン データセレクタ/マルチプレクサTexas Instruments￥299税込￥329
1個
3日以内出荷
8つのデータソースのいずれかを選択して出力するデータセレクタです。
入力を有効にするには、ストローブ(G)/入力をロー論理レベルにする必要があります。
ストロ―ブ端子がハイ論理レベルになると、W出力が強制的にハイになり、Y出力が強制的にローになります。
最大10個のLSTTL負荷を駆動可能
5Vで±6mAの出力ドライブ
用途ブール関数ジェネレータ、パラレル-シリアルコンバータ、データソースセレクタなどその他【tpd】13nsRoHS指令(10物質対応)対応消費電流【ICC】80μA動作電圧(V)2～6最大入力電流(μA)1
4回路 2入力NORゲート CMOS DIP14Texas Instruments￥179税込￥197
1個
5日以内出荷
仕様●機能：NOR●入力数/ch：2ch●回路数：4回路●機能型番：7402●シリーズ名：HC●パッケージ：DIP14●最小動作電圧：2.0V●最大動作電圧：6.0V●機能：NORアズワン品番68-2020-50
4回路 2入力NANDゲート CMOS DIP14Texas Instruments￥189税込￥208
1個
3日以内出荷
74HCxxシリーズのC-MOS標準ロジックICです。
標準ロジックICはもともとLSIの集積度が低くPLDも無かった時代に任意のロジック回路を製作するために使用されました。
NOT、AND、OR、FF等々ロジック回路の最小単位を数個ずつ一つの回路に収めたもので必要なものを複数組み合わせて使います。そのため、入出力の電気的特性は同じシリーズの標準ロジックICならば直接接続が可能なように標準化されています。
大きく分けてTTLとC-MOSがあり入出力の電圧・電流仕様が異なるので相互の接続は工夫が要ります。(通常、LSIはどちらかの仕様に合わせられています。)その他、シリーズによって速度や動作電圧が異なります。
74HCxxシリーズはC-MOSとして代表的な品種です。
74LSxxなどTTLと異なり動作電圧に幅があるので+5V系、+3.3V系どちらでも使用可能です。
機能Quad 2-Input NANDRoHS指令(10物質対応)対応パッケージDIP-14動作電圧(V)2～6
4回路 2入力NANDゲート CMOS SOIC14Texas Instruments￥199税込￥219
1個
5日以内出荷
仕様●パッケージ●機能：NANDゲート●動作電圧：2V～6Vアズワン品番67-0484-96
バイナリカウンタTexas Instruments￥249税込￥274
1個
5日以内出荷
仕様●機能：バイナリカウンタ●動作電圧：2V～6V●動作温度：-40℃～85℃●パッケージ：16-DIPアズワン品番67-0485-10
6回路 インバータ NOT CMOS アンバッファ DIP14Texas Instruments￥199税込￥219
1個
5日以内出荷
仕様●パッケージ●機能：インバータ●動作電圧：2V～6Vアズワン品番67-0485-24
8-Bit Shift Registers With 3-State Output RegistersTexas Instruments￥129税込￥142
1個
3日以内出荷
8ビットシングルシフトレジスタ
その他【パッケージ/ピン】SOP/16寸法(mm)10.5×5.6×1.85チャンネル数8動作温度範囲(℃)-40～+85動作供給電圧(V)2～6出力タイプ3ステート
4回路 2入力ORゲート CMOS DIP14Texas Instruments￥259税込￥285
1個
5日以内出荷
74HCxxシリーズのC-MOS標準ロジックICです。標準ロジックICはもともとLSIの集積度が低くPLDも無かった時代に任意のロジック回路を製作するために使用されました。NOT，AND，OR，FF等々ロジック回路の最小単位を数個ずつ一つの回路に収めたもので必要なものを複数組み合わせて使います。そのため、入出力の電気的特性は同じシリーズの標準ロジックICならば直接接続が可能なように標準化されています。大きく分けてTTLとC-MOSがあり入出力の電圧・電流仕様が異なるので相互の接続は工夫が要ります。(通常、LSIはどちらかの仕様に合わせられています。)その他、シリーズによって速度や動作電圧が異なります。74HCxxシリーズはC-MOSとして代表的な品種です。74LSxxなどTTLと異なり動作電圧に幅があるので+5V系、+3.3V系どちらでも使用可能です。
仕様●パッケージ：DIP-14●機能：Quad 2 Input OR●動作電圧：2V～6Vアズワン品番67-0457-21
4bit 全加算器 CMOS DIP16Texas Instruments￥349税込￥384
1個
5日以内出荷
仕様●パッケージ：DIP-16●機能：4-Bit Binary Full Adder●動作電圧：2V～6Vアズワン品番67-0484-84

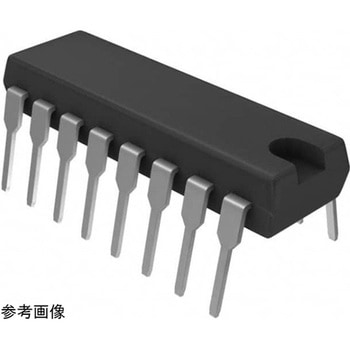

2回路 4チャンネルマルチプレクサ CMOS DIP16Texas Instruments￥189税込￥208
1個
欠品中
仕様●機能：マルチプレクサ 4in 1out●入力数/ch：-●回路数：2回路●機能型番：74153●シリーズ名：HC●パッケージ：DIP16●最小動作電圧：2.0V●最大動作電圧：6.0V●機能：マルチプレクサ 4in 1outアズワン品番68-2023-36
フェーズロックループ CMOS DIP16Texas Instruments￥309税込￥340
1個
5日以内出荷
仕様●パッケージ●機能：フェーズロックループ(PLL)●動作電圧：2V～6Vアズワン品番67-0485-18

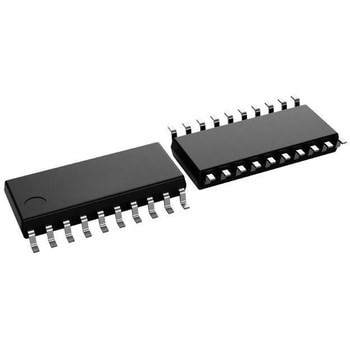

IC LATCH OCT TRANSP D 20SOTexas Instruments￥97税込￥107
1個
3日以内出荷
3ステート出力、8ビット、トランスペアレントDタイプラッチ
その他【パッケージ/ピン】SOP/20寸法(mm)12.6×5.3×1.95チャンネル数8出力電流(mA)【高レベル】-6【低レベル】32RoHS指令(10物質対応)対応動作温度範囲(℃)-40～+85動作供給電圧(V)4.5～5.5出力タイプ3ステート
IC MULTIPLEXER 4×2：1 16DIPTexas Instruments￥87税込￥96
1個
13日以内出荷
仕様●タイプ：マルチプレクサ●回路：4×2：1●独立回路：1●電流 - 出力高、低：7.8mA、7.8mA●電源：単電源●電圧 - 供給：2V～6V●動作温度：-40℃～85℃●取り付けタイプ：スルーホール●パッケージ/ケース：16-DIP(0.300インチ、7.62mm)●サプライヤデバイスパッケージ：16-PDIPアズワン品番67-0438-82
IC GATE AND 4CH 2-INP 14SOTexas Instruments￥59税込￥65
1個
13日以内出荷
IC GATE AND 4CH 2-INP 14SO
仕様●論理タイプ：ANDゲート●回路数：4●入力数：2：-●電圧 - 供給：2V～6V●電流 - 静止(最大)：2μA●電流 - 出力高、低：5.2mA、5.2mA●論理レベル - 低：0.1V～0.26V●論理レベル - 高：1.998V～5.8V●V印加時、最大CLあたりの最大伝搬遅延：17ns @ 6V、50pF●動作温度：-40℃～85℃●取り付けタイプ：面実装●サプライヤデバイスパッケージ：14-SO●パッケージ/ケース：14-SOIC(0.209インチ、5.30mm幅)アズワン品番67-0409-16
IC BUFFER INVERT 6V 20DIPTexas Instruments￥129税込￥142
1個
13日以内出荷
IC BUFFER INVERT 6V 20DIP
仕様●論理タイプ：バッファ、反転●素子数：1●素子あたりのビット数：8●入力タイプ：-●出力タイプ：3ステート●電流 - 出力高、低：7.8mA、7.8mA●電圧 - 供給：2V～6V●動作温度：-40℃～85℃(TA)●取り付けタイプ：スルーホール●パッケージ/ケース：20-DIP(0.300インチ、7.62mm)●サプライヤデバイスパッケージ：20-PDIPアズワン品番67-0409-33
IC BUFFER NON-INVERT 6V 16DIPTexas Instruments￥78税込￥86
1個
13日以内出荷
IC BUFFER NON-INVERT 6V 16DIP
仕様●論理タイプ：バッファ、非反転●素子数：1●素子あたりのビット数：6●入力タイプ：-●出力タイプ：3ステート●電流 - 出力高、低：7.8mA、7.8mA●電圧 - 供給：2V～6V●動作温度：-40℃～85℃(TA)●取り付けタイプ：スルーホール●パッケージ/ケース：16-DIP(0.300インチ、7.62mm)●サプライヤデバイスパッケージ：16-PDIPアズワン品番67-0485-15
IC GATE OR 4CH 2-INP 14SOTexas Instruments￥59税込￥65
1個
13日以内出荷
IC GATE OR 4CH 2-INP 14SO
仕様●論理タイプ：ORゲート●回路数：4●入力数：2：-●電圧 - 供給：2V～6V●電流 - 静止(最大)：2μA●電流 - 出力高、低：5.2mA、5.2mA●論理レベル - 低：0.1V～0.26V●論理レベル - 高：1.998V～5.8V●V印加時、最大CLあたりの最大伝搬遅延：17ns @ 6V、50pF●動作温度：-40℃～85℃●取り付けタイプ：面実装●サプライヤデバイスパッケージ：14-SO●パッケージ/ケース：14-SOIC(0.209インチ、5.30mm幅)アズワン品番67-0409-29
IC COUNTER 4-BIT BIN RIP 14-DIPTexas Instruments￥359税込￥395
1個
13日以内出荷
仕様●論理タイプ：バイナリカウンタ●方向：上●素子数：1●素子あたりのビット数：4●リセット：非同期●タイミング：-●カウント率：35MHz●トリガタイプ：ネガティブエッジ●電圧 - 供給：2V ～ 6V●動作温度：-55℃～125℃●取り付けタイプ：スルーホール●パッケージ/ケース：14-DIP(0.300インチ、7.62mm)●サプライヤデバイスパッケージ：14-PDIPアズワン品番67-0450-71
IC FF D-TYPE DUAL 1BIT 14TSSOPTexas Instruments￥49税込￥54
1個
13日以内出荷
IC FF D-TYPE DUAL 1BIT 14TSSOP
仕様●機能：セット(プリセット)およびリセット●タイプ：Dタイプ●出力タイプ：コンプリメンタリ●素子数：2●素子あたりのビット数：1●クロック周波数：60MHz●V印加時、最大CLあたりの最大伝搬遅延：30ns @ 6V、50pF●トリガタイプ：ポジティブエッジ●電流 - 出力高、低：5.2mA、5.2mA●電圧 - 供給：2V～6V●電流 - 静止(Iq)：4μA●入力静電容量：3pF●動作温度：-40℃～85℃(TA)●取り付けタイプ：面実装●サプライヤデバイスパッケージ：14-TSSOP●パッケージ/ケース：14-TSSOP(0.173インチ、4.40mm幅)アズワン品番67-0409-39
IC BUFFER NON-INVERT 6V 20DIPTexas Instruments￥78税込￥86
1個
13日以内出荷
IC BUFFER NON-INVERT 6V 20DIP
仕様●論理タイプ：バッファ、非反転●素子数：2●素子あたりのビット数：4●入力タイプ：-●出力タイプ：3ステート●電流 - 出力高、低：7.8mA、7.8mA●電圧 - 供給：2V～6V●動作温度：-40℃～85℃(TA)●取り付けタイプ：スルーホール●パッケージ/ケース：20-DIP(0.300インチ、7.62mm)●サプライヤデバイスパッケージ：20-PDIPアズワン品番67-0485-11
IC BUFFER INVERT 6V 16DIPTexas Instruments￥78税込￥86
1個
13日以内出荷
仕様●論理タイプ：バッファ、反転●素子数：2●素子あたりのビット数：2、4(6角)●入力タイプ：-●出力タイプ：3ステート●電流 - 出力高、低：7.8mA、7.8mA●電圧 - 供給：2V～6V●動作温度：-40℃～85℃(TA)●取り付けタイプ：スルーホール●パッケージ/ケース：16-DIP(0.300インチ、7.62mm)●サプライヤデバイスパッケージ：16-PDIPアズワン品番67-0438-83
IC 8-BIT ADDRESS LATCH 16-DIPTexas Instruments￥129税込￥142
1個
13日以内出荷
IC 8-BIT ADDRESS LATCH 16-DIP
仕様●論理タイプ：Dタイプ、アドレサブル●回路：1：8●出力タイプ：標準●電圧 - 供給：2V～6V●独立回路：1●遅延時間 - 伝搬：13ns●電流 - 出力高、低：5.2mA、5.2mA●動作温度：-40℃～85℃●取り付けタイプ：スルーホール●パッケージ/ケース：16-DIP(0.300インチ、7.62mm)●サプライヤデバイスパッケージ：16-PDIPアズワン品番67-0485-14
IC SWITCH QUAD 1X2 14SOICTexas Instruments￥72税込￥79
1個
13日以内出荷
IC SWITCH QUAD 1X2 14SOIC
仕様●スイッチ回路：SPST-NO●マルチプレクサス/デマルチプレクサ回路：1：1●回路数：4●オン状態抵抗値(最大)：70オーム●チャンネル～チャンネル適合(△Ron)：500ミリオーム●電圧 - 供給、シングル(V+)：2V～10V●電圧 - 供給、デュアル(V±)：-●スイッチ時間(Ton、Toff)(最大)：-●帯域幅-3db：200MHz●チャージインジェクション：-●チャンネル静電容量(CS(off)、CD(off))：5pF●電流 - リーケージ(IS(off))(最大)：100nA●クロストーク：-72dB @ 1MHz●動作温度：-55℃～125℃(TA)●取り付けタイプ：面実装●パッケージ/ケース：14-SOIC(0.154インチ、3.90mm幅)●サプライヤデバイスパッケージ：14-SOICアズワン品番67-0485-21
IC TXRX NON-INVERT 5.5V 20DIPTexas Instruments￥299税込￥329
1個
13日以内出荷
仕様●IC TXRX NON-INVERT 5.5V 20DIP●仕様●論理タイプ：トランシーバ、非反転●素子数：1●素子あたりのビット数：8●入力タイプ：-●出力タイプ：3ステート●電流 - 出力高、低：6mA、6mA●電圧 - 供給：4.5V～5.5V●動作温度：-40℃～85℃(TA)●取り付けタイプ：スルーホール●パッケージ/ケース：20-DIP(0.300インチ、7.62mm)●サプライヤデバイスパッケージ：20-PDIPアズワン品番67-0457-70
IC MULTIPLEXER 1×8：1 16DIPTexas Instruments￥129税込￥142
1個
13日以内出荷
IC MULTIPLEXER 1 X 8：1 16DIP
仕様●タイプ：マルチプレクサ●回路：1×8：1●独立回路：1●電流 - 出力高、低：7.8mA、7.8mA●電源：単電源●電圧 - 供給：2V～6V●動作温度：-40℃～85℃●取り付けタイプ：スルーホール●パッケージ/ケース：16-DIP(0.300インチ、7.62mm)●サプライヤデバイスパッケージ：16-PDIPアズワン品番67-0484-76
IC BUFFER NON-INVERT 6V 14DIPTexas Instruments￥68税込￥75
1個
13日以内出荷
IC BUFFER NON-INVERT 6V 14DIP
仕様●論理タイプ：バッファ、非反転●素子数：4●素子あたりのビット数：1●入力タイプ：-●出力タイプ：3ステート●電流 - 出力高、低：7.8mA、7.8mA●電圧 - 供給：2V～6V●動作温度：-40℃～85℃(TA)●取り付けタイプ：スルーホール●パッケージ/ケース：14-DIP(0.300インチ、7.62mm)●サプライヤデバイスパッケージ：14-PDIPアズワン品番67-0485-07
IC FF D-TYPE SNGL 8BIT 20SOICTexas Instruments￥469税込￥516
1個
13日以内出荷
IC FF D-TYPE SNGL 8BIT 20SOIC
仕様●機能：標準●タイプ：Dタイプ●出力タイプ：3ステート、非反転●素子数：1●素子あたりのビット数：8●クロック周波数：60MHz●V印加時、最大CLあたりの最大伝搬遅延：28ns @ 6V、50pF●トリガタイプ：ポジティブエッジ●電流 - 出力高、低：7.8mA、7.8mA●電圧 - 供給：2V～6V●電流 - 静止(Iq)：8μA●入力静電容量：10pF●動作温度：-55℃～125℃(TA)●取り付けタイプ：面実装●サプライヤデバイスパッケージ：20-SOIC●パッケージ/ケース：20-SOIC(0.アズワン品番67-0405-65
IC GATE OR 4CH 2-INP 14SOICTexas Instruments￥68税込￥75
1個
13日以内出荷
IC GATE OR 4CH 2-INP 14SOIC
仕様●論理タイプ：ORゲート●回路数：4●入力数：2：-●電圧 - 供給：4.5V～5.5V●電流 - 静止(最大)：2μA●電流 - 出力高、低：4mA、4mA●論理レベル - 低：0.8V●論理レベル - 高：2V●V印加時、最大CLあたりの最大伝搬遅延：22ns @ 5.5V、50pF●動作温度：-40℃～85℃●取り付けタイプ：面実装●サプライヤデバイスパッケージ：14-SOIC●パッケージ/ケース：14-SOIC(0.154インチ、3.90mm幅)アズワン品番67-0409-42
