日本シーム工業のすべての商品

接続ネジの内側には、ナイロン製ブッシングが挿入済みで、入線時にケーブルを傷めません。 ブッシングは、厚鋼用には青色、薄鋼用には黄色で色分けしています。

スクエアロック構造の亜鉛メッキ鋼帯製のチューブに、耐油性に優れたビニルを被覆。 可動性に特に富み、付属品との電気的接続性にも優れています。

端末処理用の部品です。

コネクタの取付ネジをMネジに変換する場合にご使用下さい。本体は真鍮製で、表面はニッケルメッキ処理を施しております※屋外施工の場合シール材等の併用により効果の高い防水処理ができます

接続ネジの内側には、ナイロン製ブッシングが挿入済みで、入線時にケーブルを傷めません。 ブッシングは、厚鋼用には青色、薄鋼用には黄色で色分けしています。

耐圧防爆構造(d2G4)。フレキをBOX等に接続するためのストレートコネクタです。本体は真鍮製で、表面はニッケルメッキ処理を施しております※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

コネクタの取付ネジをPgネジに変換する場合にご使用下さい。本体は真鍮製で、表面はニッケルメッキ処理を施しております※屋外施工の場合シール材等の併用により効果の高い防水処理ができます

フレキを固定するための片サドルです。フレキの固定がゆるい場合は、ツメを内側に押えてフレキを固定して下さい。本体は鉄製で、表面は電気亜鉛メッキ処理を施しております

コネクタの取付ネジサイズを変更する場合にご使用下さい。本体は亜鉛ダイカスト製で、表面は電気亜鉛メッキ処理を施しております※屋外施工の場合シール材等の併用により効果の高い防水処理ができます

フレキシブルチューブと制御盤のボンディングをより確実にするにはアース端子付き平ワッシャのご使用をお勧めします。耐ノイズとしてブレードフレキを使用する場合、アースを確実にするためにアース端子付き平ワッシャをご使用下さい。#16～28サイズは薄鋼ネジ(CTC19，CTC25，CTC31)にも対応しております

KK-TUBEをBOX等に接続するための90°アングルコネクタです。本体は亜鉛ダイカスト製で、表面は電気亜鉛メッキ処理を施しております。接続ネジの内側には、ナイロン製ブッシング(青色)が装着済みで、入線時にケーブルを傷めません※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

コネクタの取付ネジサイズを変更する場合にご使用下さい。本体はステンレス(SUS316)製切削品です。防爆構造 ExdⅡc/ExeⅡ/ExtD A21 IP66/67認定商品(認証型式 : OSRA)です※屋外施工の場合シール材等の併用により効果の高い防水処理ができます

フレキを固定するためのステンレス製片サドルです。フレキの固定がゆるい場合は、ツメを内側に押えてフレキを固定して下さい。本体はステンレス(SUS304)製プレス加工品です

フレキの端末処理用の部品で、フレキ部からアースを取るための端子が付いております。鉄製プレス加工品で、表面は電気亜鉛メッキ処理を施しております

KK-TUBEをMネジ機器等に接続するためのストレートコネクタです。本体は亜鉛ダイカスト製で、表面は電気亜鉛メッキ処理を施しております。接続ネジの内側には、ナイロン製ブッシング(緑色) が装着済みで、入線時にケーブルを傷めません。本体にはロックナット、パッキンがセットされております※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

本体は亜鉛ダイカスト製で、表面は電気亜鉛メッキ処理を施しております。青色の丸シールが厚鋼用の目印です。六角ボルトが下面になる様施工して下さい※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

KK-TUBEをネジ付電線管等に接続するためのストレートコネクタです。本体は亜鉛ダイカスト製で、表面は電気亜鉛メッキ処理を施しております※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

KK-TUBEをBOX等に接続するためのストレートコネクタです。本体はステンレス製SCS13(SUS304)製です。この商品には別途ナイロン製ブッシング(青色)を装着することができます。納期等詳細はお問合せ下さい。(但し、W-SCB-104には装着することができません)※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

KK-TUBEをBOX等に接続するためのストレートコネクタです。本体は66ナイロン(PA66)製です。PA66樹脂は耐食性、耐油性、耐薬品性及び電気絶縁性に優れています※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

KK-TUBEをBOX等に接続するためのストレートコネクタです。本体は亜鉛ダイカスト製で、表面は電気亜鉛メッキ処理を施しております。接続ネジの内側には、ナイロン製ブッシング(青色)が装着済みで、入線時にケーブルを傷めません但し、WPCB(12-12、16-12、92、104)、R-W-PCBには装着されておりません)※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

KK-TUBEをBOX等に接続するための90°アングルコネクタです。本体は亜鉛ダイカスト製で、表面は電気亜鉛メッキ処理を施しております。接続ネジの内側には、ナイロン製ブッシング(黄色)が装着済みで、入線時にケーブルを傷めません※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

KK-TUBEをBOX等に接続するための防水型水抜きコネクタです。コネクタ内部にケーブルをシールするためのパッキンが装着されております。本体は亜鉛ダイカスト製で、表面は電気亜鉛メッキ処理を施しております※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により 効果の高い防水処理ができます

セミインターロック又は、インターロック構造の溶融亜鉛メッキ鋼帯製のチューブに、耐候性、耐寒性に優れた塩ビを被覆しております。呼び#10，12は、セミインターロック構造で製管されています。呼び#16以上は、インターロック構造で製管されています。可動性・防水性に富み、付属品との電気的接続性にも優れています

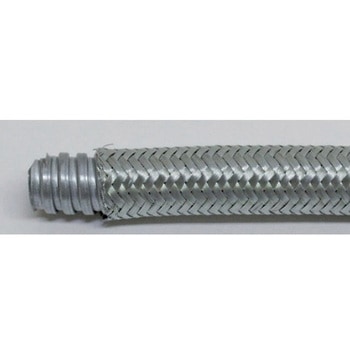

インターロック構造の溶融亜鉛メッキ鋼帯製のチューブに亜鉛メッキ鋼線を外装被覆しております。鋼線の外装被覆により耐摩耗性、耐スパッタ(火花)性や耐刃物製に優れています。可動性に富み、付属品との電気的接続性にも優れています。耐熱仕様(80℃以上)の環境でご使用になる場合には耐熱仕様の付属品をご使用ください(耐熱仕様ボックスコネクタ/W-PCB-BR、耐熱仕様パイプコネクタ/W-PCC-BR(亜鉛ダイカスト製))。EMI(電磁波障害)対策としてご使用の場合、必ず両端のコネクタにアース付平ワッシャ(EW)を取り付けて下さい

スクエアロック構造のステンレス鋼帯のチューブに、耐油性、耐候性に優れた塩ビを被覆しております。柔軟性に優れ、付属品との電気的接続性にも優れています。ステンレス鋼帯製のチューブにより、耐腐食性に優れています

インターロック構造のステンレス鋼帯製のチューブです。軽量で、耐偏平強度や引張強度に優れています。可動性、耐腐食性に富み、付属品との電気的接続性にも優れています。耐熱仕様(80℃以上)の環境でご使用になる場合には耐熱仕様の付属品をご使用ください(耐熱仕様ボックスコネクタ/S-W-SCB、耐熱仕様パイプコネクタ/S-W-SCC(ステンレス製))

溶融亜鉛メッキ鋼帯製でインターロック構造のチューブです。また、被覆がなく軽量で、耐偏平強度や引張強度に優れています。耐熱仕様(80℃以上)の環境でご使用になる場合には耐熱仕様の付属品をご使用ください(耐熱仕様ボックスコネクタ/S-W-PCB、耐熱仕様パイプコネクタ/S-W-PCC(亜鉛ダイカスト製))。常時80℃以下の環境下でご使用になる場合には、締め付けが若干緩くなりますが、通常のコネクタでも接続できます。また、KF専用のパッキンを装着することにより、締め付け強度を上げることもできます(専用ボックスコネクタ/N-W-PCB、専用パイプコネクタ : N-W-PCC(亜鉛ダイカスト製))

スクエアロック構造の溶融亜鉛メッキ鋼帯製のチューブに、耐油性、耐候性に優れた塩ビを被覆しております。柔軟性に優れ、付属品との電気的接続性にも優れています

インターロック構造の溶融亜鉛メッキ鋼帯製のチューブにステンレス鋼線を外装被覆しております。鋼線の外装被覆により耐摩耗性、耐スパッタ(火花)性や耐刃物製に優れています。可動性に富み、付属品との電気的接続性にも優れています。耐熱仕様(80℃以上)の環境でご使用になる場合には耐熱仕様の付属品をご使用ください(耐熱仕様ボックスコネクタ/W-PCB-BR、耐熱仕様パイプコネクタ/W-PCC-BR(亜鉛ダイカスト製))(耐熱仕様ボックスコネクタ/W-SCB-BR、耐熱仕様パイプコネクタ/W-SCC-BR(ステンレス製))

溶融亜鉛メッキ鋼帯製でインターロック構造のチューブです。また、被覆がなく軽量で、耐偏平強度や引張強度に優れています。耐熱仕様(80℃以上)の環境でご使用になる場合には耐熱仕様の付属品をご使用ください(耐熱仕様ボックスコネクタ/S-W-PCB、耐熱仕様パイプコネクタ/S-W-PCC(亜鉛ダイカスト製))。常時80℃以下の環境下でご使用になる場合には、締め付けが若干緩くなりますが、通常のコネクタでも接続できます。また、KF専用のパッキンを装着することにより、締め付け強度を上げることもできます(専用ボックスコネクタ/N-W-PCB、専用パイプコネクタ : N-W-PCC(亜鉛ダイカスト製))

スクエアロック構造の溶融亜鉛メッキ鋼帯製のチューブに亜鉛メッキ鋼線を外装被覆しております。鋼線の外装被覆により耐摩耗性、耐スパッタ(火花)性や耐刃物製に優れています。柔軟性に優れ、付属品との電気的接続性にも優れています。耐熱仕様(80℃以上)の環境でご使用になる場合には耐熱仕様の付属品をご使用ください(耐熱仕様ボックスコネクタ/W-PCB-BR、耐熱仕様パイプコネクタ/W-PCC-BR(亜鉛ダイカスト製))。EMI(電磁波障害)対策としてご使用の場合、必ず両端のコネクタにアース付平ワッシャ(EW)を取り付けて下さい
