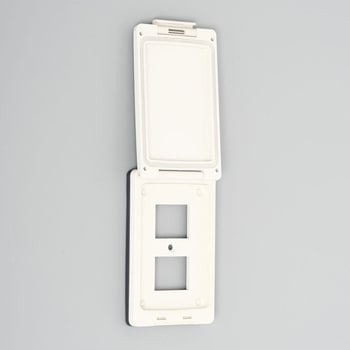

平刃形埋込コンセント30A/50A/60Aへの取付が可能な、カバー開閉式のプレートです。取付方法によって、カバー全閉時に耐じん・噴流形仕様になります。 JIS C0920(電気機械器具の外郭による保護等級)に基づくIP65適合品です。使用時には、カバー全開位置(180°)で静止させることが可能です。 プレート本体とカバーは耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。

許容電流値が高く耐熱性に優れ、屈曲性の高いビニルキャプタイヤケーブル(ソフトVCT2mm²×3C:白色)です。

NEMA L6-30(接地形2P 30A 250V)の入力プラグを使ってIEC C-19(接地形2P 20A 250V)の電源を供給することができ 19インチラックの1Uサイズに取付可能な、20Aサーキットプロテクター付4ヶ口コンセントバーです。 添付のブラケットは本体両側面に5パターンの取付が可能なため、ラックの水平・垂直方向、背面・側面取付など、さまざまな電源環境に対応します。 本体は頑強な鋼板製で、容易に電源管理を行えるようにグループ表示と番号表示を施しています。別売でラックの40mm内側に筐体を設置させることができるブラケットがあります。

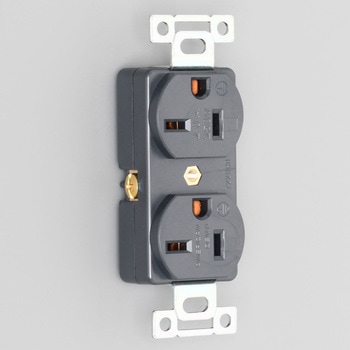

壁面内などに設置されているボックスに収納して、プラグへ電源を供給するための器具です。同じさし込み口が2つある複式コンセントです。 電線接続は、端子ねじの締め付けによる「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。

NEMA L6-30(接地形2P 30A 250V)の入力プラグを使ってIEC C13(接地形2P 15A 250V)の電源を供給することができ、19インチラックの1Uサイズに取付可能な、8ヶ口の200Vコンセントバーです。IEC C13のさし込み口には、IEC C14プラグの不意な脱落を防ぐ抜け止めロック機能が搭載されています。さし込み口2個で1つのグループとし、それぞれのグループで合計15Aまで、総合計で30Aまで使用可能です。各グループには、過電流を感知して電流を遮断する15A定格のサーキットプロテクターを搭載しています。付属のブラケットは本体両側面に5パターンの取付が可能なため、ラックの水平・垂直方向、背面・側面取付など、さまざまな電源環境に対応します。本体は頑強な鋼板製で、容易に電源管理を行えるようにグループ表示と番号表示を施しています。さし込み口にはIEC C14プラグ使用時の脱落を防ぐ、プラグ固定用のコードクランプ(別売)取付穴が付いています。コードクランプを使用しない際には、付属のホールプラグを取り付けることにより、異物の侵入を防ぐことができます。別売でラックの40mm内側に筐体を設置させることができるブラケットがあります。電気用品安全法(PSE)適合品です。

電線を結線して、耐熱耐寒プラグと組み合わせて電源を中継するために用いる器具です。ボディ・カバー材質は、耐熱性・耐油性・耐摩耗性・耐薬品性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様の高機能ナイロン樹脂を採用しました。またすべての刃受には、強度や耐摩耗性、耐食性に優れるリン青銅を採用しています。さらにすべての刃受や端子ねじなどの充電部には、熱や酸化に強いニッケルメッキを施すことで、耐熱・耐寒性能を向上させています。-50℃～100℃の環境下における使用に適しています。電線接続は、端子ねじの締め付けによる「圧着端子式」が可能です。耐熱電線FFタフラの 2mm?電線だけではなく、1サイズ上の太い3.5mm?電線の接続(導体サイズアップ)が可能です。通電ロスを低減させたい時や、長い距離の配線を必要とする際の電圧降下対策に最適です。電気用品安全法(PSE)適合品です。

未使用時の引掛形20A 接地形3Pの防水形プラグに被せることによって、防水性能を保つことができる防水蓋です。粉塵や全方向からの噴流水に対して保護されているIP65適合品で、材質は耐候性に優れるクロロプレンゴム製です。器具の樹脂グリップに取り付けることができるステンレス製ボールチェーンが付属しています

未使用時の引掛形20A 接地形3Pの防水形コードコネクタボディに被せることによって、防水性能を保つことができる防水蓋です。粉塵や全方向からの噴流水に対して保護されているIP65適合品で、材質は耐候性に優れるクロロプレンゴム製です。器具の樹脂グリップに取り付けることができるステンレス製ボールチェーンが付属しています。

電線の端末に結線して、プラグと組み合わせて中継に使用する器具です。高いレベルで通電ロスを低減させたい時や、長い距離の配線を必要とする際の電圧降下対策に最適なコードコネクタボディです。ボディ材質は、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を。カバー材質には、難燃(UL94 V-0以上)仕様で、耐衝撃性に優れた超高強度樹脂であるポリカーボネートを採用しました。電線接続は、端子ねじの締め付けによる「圧着端子式」です。メーカー20A定格のコードコネクタボディは、2PNCT/VCT 3.5mm²あるいは1サイズ上の太い電線5.5mm²の接続が可能ですが、オーバーサイズコネクタボディは更なる導体サイズアップが可能で、2CT/VCT 8mm²あるいは14mm²の結線ができます。8mm²電線を結線する際には、あらかじめ付属のブッシングチューブを電線に通しておき、本体に結線後、製品のグリップ近傍にチューブを移動させてグリップを締めてください。電気用品安全法(PSE)適合品です。

電線を結線し、コンセントなどに接続して機器等へ電源を供給するために用いる器具です。電線引出し口が刃に対して90度方向に向いたL型形状となっているため、電線を壁面・盤面から真下に落とす、あるいは横に向けることができ省スペース化に貢献します。ボディ材質には、耐熱性・耐トラッキング性などを保有する難燃(UL94 V-0)仕様のナイロン樹脂を採用。カバー材質には、難燃(UL94 V-0以上)仕様で、耐衝撃性に優れた超高強度樹脂であるポリカーボネートを採用して、安全性・耐久性を向上させました。電線接続は、端子ねじの締め付けによる「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。2PNCT/VCT 2mm²電線だけではなく、1サイズ上の太い電線3.5mm²の接続(導体サイズアップ)が可能です。通電ロスを低減させたい時や、長い距離の配線を必要とする際の電圧降下対策に最適です。結線後の本体とカバーの取付は、上下左右の4方向が可能なため、電線の引き出し方向の選択肢が増えました。電気用品安全法(PSE)適合品です。

電線を結線して、プラグと組み合わせて中継に使用したり、機器側の受電用インレットに接続して電源を供給するために用いる器具です。ボディ・カバー材質は、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。電源回路を色分けして識別する際に最適です。電線接続は、端子ねじの締め付けによる「圧着端子式」が可能です。2PNCT/VCT 2mm²電線だけではなく、1サイズ上の太い電線3.5mm²の接続(導体サイズアップ)が可能です。通電ロスを低減させたい時や、長い距離の配線を必要とする際の電圧降下対策に最適です。電気用品安全法(PSE)適合品です。

電線を結線して、プラグと組み合わせて中継に使用したり、機器側の受電用インレットに接続して電源を供給するために用いる器具です。ボディ・カバー材質は、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。電源回路を色分けして識別する際に最適です。電線接続は、端子ねじの締め付けによる「圧着端子式」が可能です。2PNCT/VCT 2mm²電線だけではなく、1サイズ上の太い電線3.5mm²の接続(導体サイズアップ)が可能です。通電ロスを低減させたい時や、長い距離の配線を必要とする際の電圧降下対策に最適です。電気用品安全法(PSE)適合品です。

電線を結線し、コンセントなどに接続して機器等へ電源を供給するために用いる器具です。ボディ・カバー材質は、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。電源回路を色分けして識別する際に最適です。電線接続は、端子ねじの締め付けによる「圧着端子式」が可能です。2PNCT/VCT 2mm²電線だけではなく、1サイズ上の太い電線3.5mm²の接続(導体サイズアップ)が可能です。通電ロスを低減させたい時や、長い距離の配線を必要とする際の電圧降下対策に最適です。電気用品安全法(PSE)適合品です。

ブランクプレート用のゴムパッキングです。

20A・30A定格の引掛形埋込コンセント(ボス系Φ40.5)への取付が可能な、L型プラグ専用のカバー開閉式プレートです。プラグを挿した状態でもカバーの開閉が可能で、カバー全閉時にJIS C0920(電気機械器具の外郭による保護等級)に基づくIPX3適合の防水コンセントとなります。コンセントは下ではなく正面を向いているので、プラグの抜き差しが容易にできます。コンセント用取付穴を使用した取付(2点止、取付ねじ2本付属)で、IPX3の防水性能を持つカバー付プレートとして機能し、さらにノックアウト式の4点止め用の取付穴を用いて設置することによって、より強固な取付にすることが可能です。開閉式のカバーは全開位置(120°)で静止させることが可能で、全閉時には容易に開かないように簡易ロックができます。また意図していないカバー開閉を防ぐために、カバー両側面にある施錠穴と南京錠(鍵)を使って、カバーと本体を鍵で固定することもできます。プレート本体とカバーは耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃仕様(UL94 V-2以上)のポリカーボネート樹脂を採用しました。開閉カバーはブラウン色のクリア成形のため、閉じた状態でもL型プラグの接続を確認することができます。付属のゴム製ブランクピースは、開閉カバーの底面にある挿入スロットにさし込むことで、L型プラグ未接続時の開口部を塞ぐことが可能です。(保護等級IP44適合)

あらかじめ配線を想定して開けた予備穴の保護や、貫通穴・貫通物(コードやケーブル、配管など)を必要としなくなった機器や盤、配管内に異物が侵入するのを防ぐ簡易蓋です。BNノズル(BN20S)の穴内にカチッと鳴るまで押し込むだけで、簡単にはめ込むことが可能です。またマイナスドライバーを溝にさし込むことで、簡単に外すことができます。耐熱性・耐油性・耐摩耗性・耐トラッキング性に優れた、有害物質を含まない難燃仕様(UL94 V-2)のナイロン樹脂製です。

パネルカットした壁面の貫通穴や貫通物(コードやケーブル、配管など)の表面を傷から守る、耐衝撃性に優れたナイロンコードブッシング(ケーブルブッシング・ケーブルブッシュ)です。ノズルを盤面の丸穴にはめ込み、ナットを手でねじ締めして盤面を挟み込み固定します。ボードやコンクリート壁の貫通穴、機械やOA機器の周辺設備まわりなど、幅広い用途で使用可能です。耐熱性・耐油性・耐摩耗性・耐トラッキング性に優れた、有害物質を含まない難燃(UL94 V-2)仕様のナイロン樹脂製です。

あらかじめ配線を想定して開けた予備穴の保護や、貫通穴・貫通物(コードやケーブル、配管など)を必要としなくなった機器や盤、配管内に異物が侵入するのを防ぐ簡易蓋です。BNノズル(BN80S-IV)の穴内にカチッと鳴るまで押し込むだけで、簡単にはめ込むことが可能です。またマイナスドライバーを溝にさし込むことで、簡単に外すことができます。耐熱性・耐油性・耐摩耗性・耐トラッキング性に優れた、有害物質を含まない難燃仕様(UL94 V-2)のナイロン樹脂製です。

あらかじめ配線を想定して開けた予備穴の保護や、貫通穴・貫通物(コードやケーブル、配管など)を必要としなくなった機器や盤、配管内に異物が侵入するのを防ぐ簡易蓋です。BNノズル(BN70S)の穴内にカチッと鳴るまで押し込むだけで、簡単にはめ込むことが可能です。またマイナスドライバーを溝にさし込むことで、簡単に外すことができます。耐熱性・耐油性・耐摩耗性・耐トラッキング性に優れた、有害物質を含まない難燃仕様(UL94 V-2)のナイロン樹脂製です。

3ヶ口用のプレート(AJ301A)に2ヶ口のUSBコンセント(A200W， A200B)を設置する際に、余った部分を塞ぐことが可能です。

メーカー製20A・30A防水形フランジインレット(耐じん・防噴流形)、または防水形プレート(耐じん・防噴流形)W701-2の本体のねじリング部分に組み込まれている、保護等級IP65の密閉性能を高めるためのゴム製のOリングです。各製品に1つ付属していますが、破損や劣化による交換の際などにお求めください。

20A入力で抜止形15Aの電源が供給でき、19インチラックの1Uサイズに取付可能。最小スペースでの取り付けにこだわった、コンパクトタイプの6ヶ口コンセントバーです。フレームラックの約40mm内側に筐体を設置できるブラケット付で、ラックの正面カバーを閉じた状態でも、コンセントバーのさし込み口へのプラグ挿入が可能になります。電線を接続する端子台は、結線状態が一目で分かる透明カバー仕様です。電気用品安全法(PSE)適合品です。

19インチラックの1Uサイズに取付可能な4ヶ口コンセントバーです。入力プラグにはNEMA L6-30(接地形2P 30A 250V)、さし込み口には接続の信頼性に優れる引掛形のNEMA L6-20(接地形2P 20A 250V)を設定しました。さし込み口すべてに20A安全ブレーカを搭載。接続する機器を過電流から守るとともに、個々で電源管理を行うことが可能です。本体の両側に取り付けることができる添付のブラケットは、10パターンの取付が可能。コンセント側・ブレーカ側のどちらも前面にすることができ、水平方向(1U)や垂直方向(0U)、背面取付や側面取付などにも対応。さまざまな電源環境の構築に貢献します。本体は頑強な鋼板製で、容易に電源管理を行えるようにコンセント側とブレーカ側にそれぞれアルファベット表示を施しています。別売でラックの40mm内側に筐体を設置させることができるブラケットがあります。電気用品安全法(PSE)適合品です。

30A入力で抜止形15Aの電源が供給でき、 19インチラックの垂直方向に設置可能な、赤色の12ヶ口コンセントバー 3mコードセット品です。付属のプラグも同色化させたことで、更なる容易な電源 系統の識別が可能になりました。本製品1台で電源回路を2分岐しており、それぞれの回路に過負荷による過電流を感知して電流を遮断する20Aサーキットプロテクターを搭載しました。またサーキットプロテクターは意図的にON/OFFができるため、系統ごとの電源管理が可能です。スライド式レールと取付金具をなくしたことで省スペース化に貢献するスリムタイプ仕様となっています。電線を接続する端子台は、結線状態が一目で分かる透明カバー仕様です。電気用品安全法(PSE)適合品です。

壁面内などに設置されているボックスに収納して、プラグへ電源を供給するための器具です。通常の埋込コンセント【4360】とは異なり、防水形プレート(耐じん・防噴流形)【W701-2】への取付対応のために取付金具の仕様が大きくなっています。(2ヶ用ボックス用)ボディ材質は、丈夫で絶縁性に優れる熱硬化性樹脂を採用しました。電線接続は、端子ねじの締め付けによる「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。

壁面内などに設置されているボックスに収納して、プラグへ電源を供給するための三相 200V器具です。通常の埋込コンセント【4220】とは異なり、防水形プレート(耐じん・防噴流形)【W701-2】への取付対応のために取付金具の仕様が大きくなっています。(2ヶ用ボックス用)ボディ材質は、丈夫で絶縁性に優れる熱硬化性樹脂を採用しました。電線接続は、端子ねじの締め付けによる「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。電気用品安全法(PSE)適合品です。

交流電源の減衰を極小に抑えこみ、クリアで良質な導通を実現させること(導電効率の向上と導通安定化)を目的として開発された埋込コンセントです。コンセントの充電部の刃受にリン青銅を採用し、プラグとの接触時の栓刃保持力と反復性を向上させ、刃受と繋がる端子類には、電気的特性に優れる導電率の高い銅合金を採用しています。さらにすべての充電部品の表面には、希少な白金族金属のロジウムメッキを贅沢に施し、耐食性・耐摩耗性の向上を図りました。絶縁部であるコンセント本体材質には、耐熱性・耐油性・耐摩耗性・耐薬品性・耐トラッキング性に優れる、難燃グレード UL94 V-0の高機能強化ナイロン樹脂を採用して、製品強度を高めています。さらに電気回路へ与える影響の抑制を考慮し、すべての金属部品に非磁性体の金属を採用しました。電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」だけではなく、電線挿入穴に電線を挿入し端子ねじを締め付けて固定する「引締式」での結線もできます。また圧着端子には、別売のロジウムメッキ品(型番:CR3.5-4RP)の使用が可能です。電気用品安全法(PSE)適合品です。

壁面内などに設置されているボックスに収納して、耐熱耐寒プラグへ電源を供給するための器具です。ボディ材質は、耐熱性・耐油性・耐摩耗性・耐薬品性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様の高機能ナイロン樹脂を採用しました。またすべての刃受には、強度や反復性、耐摩耗性や耐食性に優れるリン青銅を採用しています。さらにすべての刃受や端子ねじなどの充電部には、熱や酸化に強いニッケルメッキを施すことで、耐熱・耐寒性能を向上させています。-50℃～100℃の環境下における使用に適しています。耐熱電線FFタフラを使用した場合の電線接続は、端子ねじの締め付けによる「圧着端子式」となります。それ以外の電線を接続する際には、「圧着端子式」のほか、電線挿入穴を利用した「引締式」の2方式が可能です。電気用品安全法(PSE)適合品です。

壁面内などに設置されているボックスに収納して、耐熱耐寒プラグへ電源を供給するための器具です。ボディ材質は、耐熱性・耐油性・耐摩耗性・耐薬品性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様の高機能ナイロン樹脂を採用しました。またすべての刃受には、強度や反復性、耐摩耗性や耐食性に優れるリン青銅を採用しています。さらにすべての刃受や端子ねじなどの充電部には、熱や酸化に強いニッケルメッキを施すことで、耐熱・耐寒性能を向上させています。-50℃～100℃の環境下における使用に適しています。耐熱電線FFタフラを使用した場合の電線接続は、端子ねじの締め付けによる「圧着端子式」となります。それ以外の電線を接続する際には、「圧着端子式」のほか、電線挿入穴を利用した「引締式」の2方式が可能です。電気用品安全法(PSE)適合品です。

制御盤や分電盤、機器や装置などのパネル面へフラットに取付可能な、高容量の電源を供給するための器具です。ボディ材質は、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。黄銅製のフランジケースには、耐蝕性に優れるニッケルめっき梨地仕上げを施しました。電線接続は、端子ねじ(ダブルセムス)の締め付けによる「圧着端子式」が可能です。

送り配線が可能で、VCT3.5mm²電線に対応する構造を持ち、内蔵コンセント・ケース材質に耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しているハイスペックな黒色のOAタップです。 2つのさし込み口付き、接地形2P 15Aの定格で、合計15Aまで使用できます。キャブタイヤケーブル1.25～3.5mm²やVVF1.6～2.0mm等、各種電線に対応しています。電線端末加工寸法(ストリップ長)は、電源側・送り側共に3本の心線すべて同一寸法(40mm)となりました。裏面には別売のさし込み式マグネット(Z0353)を2ヶ取付可能です。
