「53047 molex」の検索結果
特価
の全商品がキャンペーンコード入力で通常価格より
基板用コネクタ 1.25mmピッチ ストレートタイプ 53047日本モレックス(molex)(5件のレビュー)￥219～税込￥241～
1袋(10個)
当日出荷から10日以内出荷
仕様ELVおよびRoHS対応済み適合ハウジング：51021種別基板用ヘッダー色ナチュラル(Nylon Off White)ピッチ(mm)1.25定格電圧(V)125(最大)耐電圧AC250V/1分間列数1定格電流(A)1.0(最大)表面処理PCテール部：Tin(Sn)材質(コンタクト)/処理りん青銅(CuSn)/Tin(Sn)材質(ハウジング)ナイロン66形態ストレート接触抵抗(mΩ)20以下難燃性94V-0適合パネル厚さ(mm)0.8挿抜耐久30 cycles(回数)min.縦列スタック(エンド・ツー・エンド)不可コンタクト保持力4.90N(1.10lb)(最小、1極あたり)ピンサイズBlade
電線対基板用コネクタ PicoBlade 1.25mmピッチ ハウジング 51021日本モレックス(molex)(8件のレビュー)￥75～税込￥83～
1袋(10個)
当日出荷から11日以内出荷

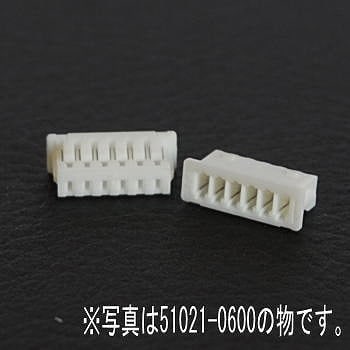

仕様ELVおよびRoHS対応済み適合ウエハー：53047、53048、53261、53398ターミナル：50058、50079種別圧着ハウジング形状メス形状色ナチュラル(ナイロン オフホワイト)ピッチ(mm)1.25規格ULファイルNo.：E29179CSAファイルNo.：LR19980定格電圧(V)125(最大)耐電圧AC250V/1分間列数1定格電流(A)1(最大)材質(ハウジング)ポリブチレンテレフタレート(PBT)絶縁抵抗(MΩ)100以上接触抵抗(mΩ)20以下難燃性UL94V-0寸法(高さH×幅W)(mm)3.95×3.20縦列スタック(エンド・ツー・エンド)不可電線挿入角度ライトアングルパネルマウント不可コンタクト挿入力4.9N(1.10lb)(最大、1極あたり)コンタクト保持力4.90N(1.10lb)(最小、1極あたり)回路番号1センターから近接ハウジング端までの距離(mm)1.5
中継用コネクタ 1.25mmピッチ PicoBlade ターミナル 50079/50058日本モレックス(molex)(7件のレビュー)￥439～税込￥483～
1パック(10個)ほか
当日出荷から11日以内出荷
材質りん青銅、錫メッキ定格電圧(V)(最大)125定格電流(A)(最大)1、(AWG#32)0.8被覆ストリップ長(mm)1.4～1.9
電線対基板用コネクタ 1.25mmピッチ PicoBlade ウエハー ストレートタイプ 53047日本モレックス(molex)￥1,998～税込￥2,198～
1袋(100個)
6日以内出荷
難燃性94V-0表面処理PCテール部：Tin(Sn)仕様ELVおよびRoHS対応済み適合ハウジング：51021種別基板用ヘッダー長さ(mm)PCテール：2.30幅(mm)3.20色ナチュラル(Nylon Off White)高さ(mm)4.20ピッチ(mm)1.25使用温度範囲(℃)-40～+85(通電による温度上昇分も含む)定格電圧(V)125(最大)耐電圧AC250V/1分間列数1定格電流(A)1.0(最大)材質(コンタクト)/処理りん青銅(CuSn)/Tin(Sn)材質(ハウジング)ナイロン66形態ストレート絶縁抵抗(MΩ)100以上接触抵抗(mΩ)20以下適合パネル厚さ(mm)0.8挿抜耐久30 cycles(回数)min.縦列スタック(エンド・ツー・エンド)不可コンタクト保持力4.90N(1.10lb)(最小、1極あたり)回路番号1センターから近接ハウジング端までの距離(mm)1.50ピンサイズBlade
電線対基板ケーブルアセンブリ Molex日本モレックス(molex)￥659税込￥725
1個
当日出荷
仕様シリーズ = PicoBladeシリーズ番号 = 15134ケーブル長 = 150mm許容電圧 = 125 V許容電流値 = 1 Aシース色 = 黒コネクタ1行数 = 1コネクタ2行数 = 1コネクタ1極数 = 4コネクタ2極数 = 4コネクタ1端子/コンタクトジェンダー = メスコンタクトのめっき = 錫Molex PicoBlade標準レセプタクルケーブルアセンブリ - 15134シリーズ. さまざまなケーブル長のPicoBlade電線対基板ケーブルアセンブリでは、一端が終端処理され、PicoBladeレセプタクルコネクタが付属します。 このPicoBladeコネクタケーブルアセンブリは、UL1061ディスクリートワイヤで製造され、設計、プロトタイプ作成、生産が容易になっています。 ピン間シングルマップ構成により、ケーブルレイアウトを設計しなくても、各信号をピンに割り当てられます。 このPicoBladeレセプタクルは、コンパクトな1列省スペース設計を採用し、小さい1.25 mmピッチです。 コネクタのフリクションロックにより、ケーブルアセンブリがかん合するヘッダにしっかり取り付けられ、振動や誤操作によってかん合が偶発的に外れるのを防ぎます。 このPicoBladeケーブルアセンブリは、シリーズ53261、53047、53398、53048 PicoBlade電線対基板ヘッダと併用するように設計されています。. 特長と利点. 設計しやすいUL1061ディスクリートワイヤで製造 ピン間マップ構成により、ケーブルレイアウトの設計が容易 小さい1.25 mmピッチのコンパクトな省スペースコネクタ設計 コネクタハウジングのフリクションロックで確実にヘッダにかん合接続 さまざまなケーブル長を用意. 用途. このPicoBlade電線対基板ケーブルアセンブリは、プロトタイプ設計や包括的な用途での使用に最適です。 用途には、ホームエンターテイメント、家庭用電化製品 / モバイルデバイス、商用車、産業用プロセス制御、医療などがあります。RoHS指令(10物質対応)対応
電線対基板ケーブルアセンブリ Molex日本モレックス(molex)￥929税込￥1,022
1個
当日出荷
仕様シリーズ = PicoBladeシリーズ番号 = 15134ケーブル長 = 300mm許容電圧 = 125 V許容電流値 = 1 Aシース色 = 黒コネクタ1行数 = 1コネクタ2行数 = 1コネクタ1極数 = 6コネクタ2極数 = 6コネクタ2端子/コンタクトジェンダー = メスコンタクトのめっき = 錫Molex PicoBlade標準レセプタクルケーブルアセンブリ - 15134シリーズ. さまざまなケーブル長のPicoBlade電線対基板ケーブルアセンブリでは、一端が終端処理され、PicoBladeレセプタクルコネクタが付属します。 このPicoBladeコネクタケーブルアセンブリは、UL1061ディスクリートワイヤで製造され、設計、プロトタイプ作成、生産が容易になっています。 ピン間シングルマップ構成により、ケーブルレイアウトを設計しなくても、各信号をピンに割り当てられます。 このPicoBladeレセプタクルは、コンパクトな1列省スペース設計を採用し、小さい1.25 mmピッチです。 コネクタのフリクションロックにより、ケーブルアセンブリがかん合するヘッダにしっかり取り付けられ、振動や誤操作によってかん合が偶発的に外れるのを防ぎます。 このPicoBladeケーブルアセンブリは、シリーズ53261、53047、53398、53048 PicoBlade電線対基板ヘッダと併用するように設計されています。. 特長と利点. 設計しやすいUL1061ディスクリートワイヤで製造 ピン間マップ構成により、ケーブルレイアウトの設計が容易 小さい1.25 mmピッチのコンパクトな省スペースコネクタ設計 コネクタハウジングのフリクションロックで確実にヘッダにかん合接続 さまざまなケーブル長を用意. 用途. このPicoBlade電線対基板ケーブルアセンブリは、プロトタイプ設計や包括的な用途での使用に最適です。 用途には、ホームエンターテイメント、家庭用電化製品 / モバイルデバイス、商用車、産業用プロセス制御、医療などがあります。RoHS指令(10物質対応)対応
電線対基板用コネクタ 1.25mmピッチ PicoBlade ウエハー ライトアングルタイプ 53048日本モレックス(molex)(3件のレビュー)￥169～税込￥186～
1パック(10個)ほか
6日以内出荷から11日以内出荷
電線用コネクタ 1.25mmピッチ ハウジング 51047日本モレックス(molex)(2件のレビュー)￥79～税込￥87～
1袋(10個)ほか
当日出荷から62日以内出荷
材質ポリエステル、UL94V-0使用温度範囲(℃)-40～+85(通電による温度上昇分も含む)定格電圧(V)最大：125耐電圧AC250V/1分間定格電流(A)最大：1絶縁抵抗(MΩ)100以上接触抵抗(mΩ)20以下
電線対基板ケーブルアセンブリ Molex日本モレックス(molex)￥1,198税込￥1,318
1個
当日出荷
仕様シリーズ = PicoBladeシリーズ番号 = 15134ケーブル長 = 150mm許容電圧 = 125 V許容電流値 = 1 Aシース色 = 黒コネクタ1行数 = 1コネクタ2行数 = 1コネクタ1極数 = 8コネクタ2極数 = 8コネクタ1端子/コンタクトジェンダー = メス使用温度範囲 = -40 → +85 ℃Molex PicoBlade標準レセプタクルケーブルアセンブリ - 15134シリーズ. さまざまなケーブル長のPicoBlade電線対基板ケーブルアセンブリでは、一端が終端処理され、PicoBladeレセプタクルコネクタが付属します。 このPicoBladeコネクタケーブルアセンブリは、UL1061ディスクリートワイヤで製造され、設計、プロトタイプ作成、生産が容易になっています。 ピン間シングルマップ構成により、ケーブルレイアウトを設計しなくても、各信号をピンに割り当てられます。 このPicoBladeレセプタクルは、コンパクトな1列省スペース設計を採用し、小さい1.25 mmピッチです。 コネクタのフリクションロックにより、ケーブルアセンブリがかん合するヘッダにしっかり取り付けられ、振動や誤操作によってかん合が偶発的に外れるのを防ぎます。 このPicoBladeケーブルアセンブリは、シリーズ53261、53047、53398、53048 PicoBlade電線対基板ヘッダと併用するように設計されています。. 特長と利点. 設計しやすいUL1061ディスクリートワイヤで製造 ピン間マップ構成により、ケーブルレイアウトの設計が容易 小さい1.25 mmピッチのコンパクトな省スペースコネクタ設計 コネクタハウジングのフリクションロックで確実にヘッダにかん合接続 さまざまなケーブル長を用意. 用途. このPicoBlade電線対基板ケーブルアセンブリは、プロトタイプ設計や包括的な用途での使用に最適です。 用途には、ホームエンターテイメント、家庭用電化製品 / モバイルデバイス、商用車、産業用プロセス制御、医療などがあります。RoHS指令(10物質対応)対応
電線対基板ケーブルアセンブリ Molex日本モレックス(molex)￥859税込￥945
1個
当日出荷
仕様シリーズ = PicoBladeシリーズ番号 = 15134ケーブル長 = 300mm許容電圧 = 125 V許容電流値 = 1 Aシース色 = 黒コネクタ1行数 = 1コネクタ2行数 = 1コネクタ1極数 = 5コネクタ2極数 = 5コネクタ2端子/コンタクトジェンダー = メス使用温度範囲 = -40 → +85 ℃Molex PicoBlade標準レセプタクルケーブルアセンブリ - 15134シリーズ. さまざまなケーブル長のPicoBlade電線対基板ケーブルアセンブリでは、一端が終端処理され、PicoBladeレセプタクルコネクタが付属します。 このPicoBladeコネクタケーブルアセンブリは、UL1061ディスクリートワイヤで製造され、設計、プロトタイプ作成、生産が容易になっています。 ピン間シングルマップ構成により、ケーブルレイアウトを設計しなくても、各信号をピンに割り当てられます。 このPicoBladeレセプタクルは、コンパクトな1列省スペース設計を採用し、小さい1.25 mmピッチです。 コネクタのフリクションロックにより、ケーブルアセンブリがかん合するヘッダにしっかり取り付けられ、振動や誤操作によってかん合が偶発的に外れるのを防ぎます。 このPicoBladeケーブルアセンブリは、シリーズ53261、53047、53398、53048 PicoBlade電線対基板ヘッダと併用するように設計されています。. 特長と利点. 設計しやすいUL1061ディスクリートワイヤで製造 ピン間マップ構成により、ケーブルレイアウトの設計が容易 小さい1.25 mmピッチのコンパクトな省スペースコネクタ設計 コネクタハウジングのフリクションロックで確実にヘッダにかん合接続 さまざまなケーブル長を用意. 用途. このPicoBlade電線対基板ケーブルアセンブリは、プロトタイプ設計や包括的な用途での使用に最適です。 用途には、ホームエンターテイメント、家庭用電化製品 / モバイルデバイス、商用車、産業用プロセス制御、医療などがあります。RoHS指令(10物質対応)対応
電線対基板ケーブルアセンブリ Molex日本モレックス(molex)￥459税込￥505
1個
当日出荷
仕様シリーズ = PicoBladeシリーズ番号 = 15134ケーブル長 = 300mm許容電圧 = 125 V許容電流値 = 1 Aシース色 = 黒コネクタ1行数 = 1コネクタ2行数 = 1コネクタ1極数 = 2コネクタ2極数 = 2コネクタ1端子/コンタクトジェンダー = メス使用温度範囲 = -40 → +85 ℃Molex PicoBlade標準レセプタクルケーブルアセンブリ - 15134シリーズ. さまざまなケーブル長のPicoBlade電線対基板ケーブルアセンブリでは、一端が終端処理され、PicoBladeレセプタクルコネクタが付属します。 このPicoBladeコネクタケーブルアセンブリは、UL1061ディスクリートワイヤで製造され、設計、プロトタイプ作成、生産が容易になっています。 ピン間シングルマップ構成により、ケーブルレイアウトを設計しなくても、各信号をピンに割り当てられます。 このPicoBladeレセプタクルは、コンパクトな1列省スペース設計を採用し、小さい1.25 mmピッチです。 コネクタのフリクションロックにより、ケーブルアセンブリがかん合するヘッダにしっかり取り付けられ、振動や誤操作によってかん合が偶発的に外れるのを防ぎます。 このPicoBladeケーブルアセンブリは、シリーズ53261、53047、53398、53048 PicoBlade電線対基板ヘッダと併用するように設計されています。. 特長と利点. 設計しやすいUL1061ディスクリートワイヤで製造 ピン間マップ構成により、ケーブルレイアウトの設計が容易 小さい1.25 mmピッチのコンパクトな省スペースコネクタ設計 コネクタハウジングのフリクションロックで確実にヘッダにかん合接続 さまざまなケーブル長を用意. 用途. このPicoBlade電線対基板ケーブルアセンブリは、プロトタイプ設計や包括的な用途での使用に最適です。 用途には、ホームエンターテイメント、家庭用電化製品 / モバイルデバイス、商用車、産業用プロセス制御、医療などがあります。RoHS指令(10物質対応)対応
電線対基板ケーブルアセンブリ Molex日本モレックス(molex)￥1,198税込￥1,318
1個
当日出荷
仕様シリーズ = PicoBladeシリーズ番号 = 15134ケーブル長 = 300mm許容電圧 = 125 V許容電流値 = 1 Aシース色 = 黒コネクタ1行数 = 1コネクタ2行数 = 1コネクタ1極数 = 8コネクタ2極数 = 8コネクタ1端子/コンタクトジェンダー = メス使用温度範囲 = -40 → +85 ℃Molex PicoBlade標準レセプタクルケーブルアセンブリ - 15134シリーズ. さまざまなケーブル長のPicoBlade電線対基板ケーブルアセンブリでは、一端が終端処理され、PicoBladeレセプタクルコネクタが付属します。 このPicoBladeコネクタケーブルアセンブリは、UL1061ディスクリートワイヤで製造され、設計、プロトタイプ作成、生産が容易になっています。 ピン間シングルマップ構成により、ケーブルレイアウトを設計しなくても、各信号をピンに割り当てられます。 このPicoBladeレセプタクルは、コンパクトな1列省スペース設計を採用し、小さい1.25 mmピッチです。 コネクタのフリクションロックにより、ケーブルアセンブリがかん合するヘッダにしっかり取り付けられ、振動や誤操作によってかん合が偶発的に外れるのを防ぎます。 このPicoBladeケーブルアセンブリは、シリーズ53261、53047、53398、53048 PicoBlade電線対基板ヘッダと併用するように設計されています。. 特長と利点. 設計しやすいUL1061ディスクリートワイヤで製造 ピン間マップ構成により、ケーブルレイアウトの設計が容易 小さい1.25 mmピッチのコンパクトな省スペースコネクタ設計 コネクタハウジングのフリクションロックで確実にヘッダにかん合接続 さまざまなケーブル長を用意. 用途. このPicoBlade電線対基板ケーブルアセンブリは、プロトタイプ設計や包括的な用途での使用に最適です。 用途には、ホームエンターテイメント、家庭用電化製品 / モバイルデバイス、商用車、産業用プロセス制御、医療などがあります。RoHS指令(10物質対応)対応
Molex コネクタハウジング メス 6極 1列 1.5mm Pico-SPOXシリーズ日本モレックス(molex)￥339税込￥373
1袋(10個)
翌々日出荷
仕様極数 = 6行数 = 1ピッチ = 1.5mmオス/メス = メス実装タイプ = ケーブルマウントシリーズ = Pico-SPOX併用可能製品 = Pico-SPOX電線対基板コネクタ接続方向 = ストレート長さ = 10.1mm幅 = 3.35mmハウジング材質 = ナイロンハウジング、87439シリーズ. 87437及び87438シリーズヘッダ(代表品番 ； 670-0901 670-0901 )とかん合。87421シリーズ端子(代表品番 ； 670-6445 670-6445 )を使用長さ(mm)102幅(mm)51高さ(mm)15質量(g)20RoHS指令(10物質対応)対応
Molex 基板接続用ピンヘッダ 2極 1.25mm 1列 53261-0271日本モレックス(molex)￥389税込￥428
1箱(5個)
翌々日出荷
仕様Molex 1.25 mm PicoBlade基板及びSMTヘッダコネクタ - 53047、53048、53261、53398シリーズ. PicoBlade基板スルーホール及びSMT取り付けヘッダコネクタは、小型設計で、1.25 mmピッチです。このコネクタが一部をなしている電線対基板の相互接続システムでは、基板面積が2.00 mmピッチのシステムに比べて最大45 %節約されています。PicoBladeコネクタシステムは、類似する2.00 mmピッチコネクタシステムと同じ1 Aの電流を供給できます。ハウジピッチ(mm)1.25極数2シリーズPicoBlade定格電圧(V)125行数1RoHS指令(10物質対応)対応結線方法はんだシリーズ番号53261シュラウド/アンシュラウドシュラウドコネクタシステム電線対基板表面処理(コンタクト)錫接続方向ライトアングル
電線対基板ケーブルアセンブリ Molex日本モレックス(molex)￥539税込￥593
1個
3日以内出荷
仕様シリーズ = PicoBladeシリーズ番号 = 15134ケーブル長 = 300mm許容電圧 = 125 V許容電流値 = 1 Aシース色 = 黒コネクタ1行数 = 1コネクタ2行数 = 1コネクタ1極数 = 3コネクタ2極数 = 3コネクタ1端子/コンタクトジェンダー = メスピッチ = 1.25mmMolex PicoBlade標準レセプタクルケーブルアセンブリ - 15134シリーズ. さまざまなケーブル長のPicoBlade電線対基板ケーブルアセンブリでは、一端が終端処理され、PicoBladeレセプタクルコネクタが付属します。 このPicoBladeコネクタケーブルアセンブリは、UL1061ディスクリートワイヤで製造され、設計、プロトタイプ作成、生産が容易になっています。 ピン間シングルマップ構成により、ケーブルレイアウトを設計しなくても、各信号をピンに割り当てられます。 このPicoBladeレセプタクルは、コンパクトな1列省スペース設計を採用し、小さい1.25 mmピッチです。 コネクタのフリクションロックにより、ケーブルアセンブリがかん合するヘッダにしっかり取り付けられ、振動や誤操作によってかん合が偶発的に外れるのを防ぎます。 このPicoBladeケーブルアセンブリは、シリーズ53261、53047、53398、53048 PicoBlade電線対基板ヘッダと併用するように設計されています。. 特長と利点. 設計しやすいUL1061ディスクリートワイヤで製造 ピン間マップ構成により、ケーブルレイアウトの設計が容易 小さい1.25 mmピッチのコンパクトな省スペースコネクタ設計 コネクタハウジングのフリクションロックで確実にヘッダにかん合接続 さまざまなケーブル長を用意. 用途. このPicoBlade電線対基板ケーブルアセンブリは、プロトタイプ設計や包括的な用途での使用に最適です。 用途には、ホームエンターテイメント、家庭用電化製品 / モバイルデバイス、商用車、産業用プロセス制御、医療などがあります。RoHS指令(10物質対応)対応
Molex 基板接続用ピンヘッダ 2極 1.25mm 1列 53398-0271日本モレックス(molex)￥449税込￥494
1箱(5個)
7日以内出荷
仕様Molex 1.25 mm PicoBlade基板及びSMTヘッダコネクタ - 53047、53048、53261、53398シリーズ. PicoBlade基板スルーホール及びSMT取り付けヘッダコネクタは、小型設計で、1.25 mmピッチです。このコネクタが一部をなしている電線対基板の相互接続システムでは、基板面積が2.00 mmピッチのシステムに比べて最大45 %節約されています。PicoBladeコネクタシステムは、類似する2.00 mmピッチコネクタシステムと同じ1 Aの電流を供給できます。ハウジピッチ(mm)1.25極数2シリーズPicoBlade定格電圧(V)125行数1材質(コンタクト)リン青銅RoHS指令(10物質対応)対応結線方法はんだシリーズ番号53398シュラウド/アンシュラウドシュラウドコネクタシステム電線対基板接続方向ストレート
電線対基板ケーブルアセンブリ Molex日本モレックス(molex)￥529税込￥582
1個
翌々日出荷
仕様シリーズ = PicoBladeシリーズ番号 = 15134ケーブル長 = 50mm許容電圧 = 125 V許容電流値 = 1 Aシース色 = 黒コネクタ1行数 = 1コネクタ2行数 = 1コネクタ1極数 = 4コネクタ2極数 = 4コネクタ1端子/コンタクトジェンダー = メス使用温度範囲 = -40 → +85 ℃Molex PicoBlade標準レセプタクルケーブルアセンブリ - 15134シリーズ. さまざまなケーブル長のPicoBlade電線対基板ケーブルアセンブリでは、一端が終端処理され、PicoBladeレセプタクルコネクタが付属します。 このPicoBladeコネクタケーブルアセンブリは、UL1061ディスクリートワイヤで製造され、設計、プロトタイプ作成、生産が容易になっています。 ピン間シングルマップ構成により、ケーブルレイアウトを設計しなくても、各信号をピンに割り当てられます。 このPicoBladeレセプタクルは、コンパクトな1列省スペース設計を採用し、小さい1.25 mmピッチです。 コネクタのフリクションロックにより、ケーブルアセンブリがかん合するヘッダにしっかり取り付けられ、振動や誤操作によってかん合が偶発的に外れるのを防ぎます。 このPicoBladeケーブルアセンブリは、シリーズ53261、53047、53398、53048 PicoBlade電線対基板ヘッダと併用するように設計されています。. 特長と利点. 設計しやすいUL1061ディスクリートワイヤで製造 ピン間マップ構成により、ケーブルレイアウトの設計が容易 小さい1.25 mmピッチのコンパクトな省スペースコネクタ設計 コネクタハウジングのフリクションロックで確実にヘッダにかん合接続 さまざまなケーブル長を用意. 用途. このPicoBlade電線対基板ケーブルアセンブリは、プロトタイプ設計や包括的な用途での使用に最適です。 用途には、ホームエンターテイメント、家庭用電化製品 / モバイルデバイス、商用車、産業用プロセス制御、医療などがあります。RoHS指令(10物質対応)対応
1.25mmピッチリセプタクルハウジング(5極)日本モレックス(molex)￥40税込￥44
1個
5日以内出荷
色白備考適合ターミナル：50058/50079、嵌合ウエハー：53047/53048/53261/53398、嵌合プラグ：51047ピッチ(mm)1.25定格電圧(V)125定格電流(A)1コネクタ形状リセプタクルハウジングピン数(ピン)5適合電線AWG32～AWG26
1.25mmピッチリセプタクルハウジング(8極)日本モレックス(molex)￥50税込￥55
1個
5日以内出荷
色白備考適合ターミナル：50058/50079、嵌合ウエハー：53047/53048/53261/53398、嵌合プラグ：51047ピッチ(mm)1.25定格電圧(V)125定格電流(A)1コネクタ形状リセプタクルハウジングピン数(ピン)8適合電線AWG32～AWG26
1.25mmピッチウエハー ストレートタイプ 3極日本モレックス(molex)￥39税込￥43
1個
5日以内出荷
仕様●ピン数：3極●メス/オス：オス●列数：1列●ピンピッチ：1.25mm●向き：ストレート●プロファイル(標準/低背)：-●シリーズ名：53047●正式型番：530470310●ピン数：3極アズワン品番68-2055-61
Molex 基板接続用ピンヘッダ 6極 1.25mm 1列 53398-0671日本モレックス(molex)￥639税込￥703
1箱(5個)
翌々日出荷
仕様Molex 1.25 mm PicoBlade基板及びSMTヘッダコネクタ - 53047、53048、53261、53398シリーズ. PicoBlade基板スルーホール及びSMT取り付けヘッダコネクタは、小型設計で、1.25 mmピッチです。このコネクタが一部をなしている電線対基板の相互接続システムでは、基板面積が2.00 mmピッチのシステムに比べて最大45 %節約されています。PicoBladeコネクタシステムは、類似する2.00 mmピッチコネクタシステムと同じ1 Aの電流を供給できます。ハウジピッチ(mm)1.25極数6シリーズ53398定格電圧(V)125行数1材質(コンタクト)リン青銅RoHS指令(10物質対応)対応結線方法はんだテールピン長さ(mm)0.6シリーズ番号53398シュラウド/アンシュラウドシュラウド実装タイプ表面実装接続方向ストレート
Molex 基板接続用ピンヘッダ 5極 1.25mm 1列 53261-0571日本モレックス(molex)￥439税込￥483
1箱(5個)
翌々日出荷
仕様Molex 1.25 mm PicoBlade基板及びSMTヘッダコネクタ - 53047、53048、53261、53398シリーズ. PicoBlade基板スルーホール及びSMT取り付けヘッダコネクタは、小型設計で、1.25 mmピッチです。このコネクタが一部をなしている電線対基板の相互接続システムでは、基板面積が2.00 mmピッチのシステムに比べて最大45 %節約されています。PicoBladeコネクタシステムは、類似する2.00 mmピッチコネクタシステムと同じ1 Aの電流を供給できます。ハウジピッチ(mm)1.25極数5シリーズPicoBlade定格電圧(V)125行数1RoHS指令(10物質対応)対応結線方法はんだシリーズ番号53261シュラウド/アンシュラウドシュラウドコネクタシステム電線対基板表面処理(コンタクト)錫接続方向ライトアングル
Molex 基板接続用ピンヘッダ 4極 1.25mm 1列 53261-0471日本モレックス(molex)￥499税込￥549
1箱(5個)
翌々日出荷
仕様Molex 1.25 mm PicoBlade基板及びSMTヘッダコネクタ - 53047、53048、53261、53398シリーズ. PicoBlade基板スルーホール及びSMT取り付けヘッダコネクタは、小型設計で、1.25 mmピッチです。このコネクタが一部をなしている電線対基板の相互接続システムでは、基板面積が2.00 mmピッチのシステムに比べて最大45 %節約されています。PicoBladeコネクタシステムは、類似する2.00 mmピッチコネクタシステムと同じ1 Aの電流を供給できます。ハウジピッチ(mm)1.25極数4シリーズPicoBlade定格電圧(V)125行数1RoHS指令(10物質対応)対応結線方法はんだシリーズ番号53261シュラウド/アンシュラウドシュラウドコネクタシステム電線対基板表面処理(コンタクト)錫接続方向ライトアングル
Molex 基板接続用ピンヘッダ 15極 1.25mm 1列 53261-1571日本モレックス(molex)￥839税込￥923
1箱(5個)
翌々日出荷
仕様Molex 1.25 mm PicoBlade基板及びSMTヘッダコネクタ - 53047、53048、53261、53398シリーズ. PicoBlade基板スルーホール及びSMT取り付けヘッダコネクタは、小型設計で、1.25 mmピッチです。このコネクタが一部をなしている電線対基板の相互接続システムでは、基板面積が2.00 mmピッチのシステムに比べて最大45 %節約されています。PicoBladeコネクタシステムは、類似する2.00 mmピッチコネクタシステムと同じ1 Aの電流を供給できます。ハウジピッチ(mm)1.25極数15シリーズPicoBlade定格電圧(V)125行数1RoHS指令(10物質対応)対応結線方法はんだシリーズ番号53261シュラウド/アンシュラウドシュラウド実装タイプ表面実装表面処理(コンタクト)錫接続方向ライトアングル
電線対基板ケーブルアセンブリ Molex日本モレックス(molex)￥669税込￥736
1個
当日出荷
仕様シリーズ = PicoBladeシリーズ番号 = 15134ケーブル長 = 300mm許容電圧 = 125 V許容電流値 = 1 Aシース色 = 黒コネクタ1行数 = 1コネクタ2行数 = 1コネクタ1極数 = 4コネクタ2極数 = 4コネクタ1端子/コンタクトジェンダー = メス使用温度範囲 = -40 → +85 ℃Molex PicoBlade標準レセプタクルケーブルアセンブリ - 15134シリーズ. さまざまなケーブル長のPicoBlade電線対基板ケーブルアセンブリでは、一端が終端処理され、PicoBladeレセプタクルコネクタが付属します。 このPicoBladeコネクタケーブルアセンブリは、UL1061ディスクリートワイヤで製造され、設計、プロトタイプ作成、生産が容易になっています。 ピン間シングルマップ構成により、ケーブルレイアウトを設計しなくても、各信号をピンに割り当てられます。 このPicoBladeレセプタクルは、コンパクトな1列省スペース設計を採用し、小さい1.25 mmピッチです。 コネクタのフリクションロックにより、ケーブルアセンブリがかん合するヘッダにしっかり取り付けられ、振動や誤操作によってかん合が偶発的に外れるのを防ぎます。 このPicoBladeケーブルアセンブリは、シリーズ53261、53047、53398、53048 PicoBlade電線対基板ヘッダと併用するように設計されています。. 特長と利点. 設計しやすいUL1061ディスクリートワイヤで製造 ピン間マップ構成により、ケーブルレイアウトの設計が容易 小さい1.25 mmピッチのコンパクトな省スペースコネクタ設計 コネクタハウジングのフリクションロックで確実にヘッダにかん合接続 さまざまなケーブル長を用意. 用途. このPicoBlade電線対基板ケーブルアセンブリは、プロトタイプ設計や包括的な用途での使用に最適です。 用途には、ホームエンターテイメント、家庭用電化製品 / モバイルデバイス、商用車、産業用プロセス制御、医療などがあります。RoHS指令(10物質対応)対応
Molex 基板接続用ピンヘッダ 12極 1.25mm 1列 53398-1271日本モレックス(molex)￥829税込￥912
1箱(5個)
7日以内出荷
仕様Molex 1.25 mm PicoBlade基板及びSMTヘッダコネクタ - 53047、53048、53261、53398シリーズ. PicoBlade基板スルーホール及びSMT取り付けヘッダコネクタは、小型設計で、1.25 mmピッチです。このコネクタが一部をなしている電線対基板の相互接続システムでは、基板面積が2.00 mmピッチのシステムに比べて最大45 %節約されています。PicoBladeコネクタシステムは、類似する2.00 mmピッチコネクタシステムと同じ1 Aの電流を供給できます。ハウジピッチ(mm)1.25極数12シリーズPicoBlade定格電圧(V)125行数1RoHS指令(10物質対応)対応結線方法はんだシリーズ番号53398シュラウド/アンシュラウドシュラウド実装タイプ表面実装表面処理(コンタクト)錫接続方向ストレート
1.25mmピッチウエハー ストレートタイプ 2極日本モレックス(molex)￥29税込￥32
1個
5日以内出荷
仕様●ピン数：2極●メス/オス：オス●列数：1列●ピンピッチ：1.25mm●向き：ストレート●プロファイル(標準/低背)：-●シリーズ名：53047●正式型番：530470210●ピン数：2極アズワン品番68-2055-60
1.25mmピッチリセプタクルハウジング(6極)日本モレックス(molex)￥43税込￥47
1個
5日以内出荷
色白備考適合ターミナル：50058/50079、嵌合ウエハー：53047/53048/53261/53398、嵌合プラグ：51047ピッチ(mm)1.25定格電圧(V)125定格電流(A)1コネクタ形状リセプタクルハウジングピン数(ピン)6適合電線AWG32～AWG26
1.25mmピッチリセプタクルハウジング(10極)10個入日本モレックス(molex)￥579税込￥637
1袋
5日以内出荷
色白備考適合ターミナル：50058/50079、嵌合ウエハー：53047/53048/53261/53398、嵌合プラグ：51047ピッチ(mm)1.25定格電圧(V)125定格電流(A)1コネクタ形状リセプタクルハウジングピン数(ピン)10適合電線AWG32～AWG26入数(個)10
1.25mmピッチリセプタクルハウジング(7極)10個入日本モレックス(molex)￥479税込￥527
1袋
5日以内出荷
色白備考適合ターミナル：50058/50079、嵌合ウエハー：53047/53048/53261/53398、嵌合プラグ：51047ピッチ(mm)1.25定格電圧(V)125定格電流(A)1コネクタ形状リセプタクルハウジングピン数(ピン)7適合電線AWG32～AWG26入数(個)10
1.25mmピッチリセプタクルハウジング(3極)日本モレックス(molex)￥33税込￥36
1個
5日以内出荷
色白備考適合ターミナル：50058/50079、嵌合ウエハー：53047/53048/53261/53398、嵌合プラグ：51047ピッチ(mm)1.25定格電圧(V)125定格電流(A)1コネクタ形状リセプタクルハウジングピン数(ピン)3適合電線AWG32～AWG26
1.25mmピッチリセプタクルハウジング(4極)日本モレックス(molex)￥37税込￥41
1個
5日以内出荷
色白備考適合ターミナル：50058/50079、嵌合ウエハー：53047/53048/53261/53398、嵌合プラグ：51047ピッチ(mm)1.25定格電圧(V)125定格電流(A)1コネクタ形状リセプタクルハウジングピン数(ピン)4適合電線AWG32～AWG26
1.25mmピッチリセプタクルハウジング(2極)日本モレックス(molex)￥30税込￥33
1個
5日以内出荷
色白備考適合ターミナル：50058/50079、嵌合ウエハー：53047/53048/53261/53398、嵌合プラグ：51047ピッチ(mm)1.25定格電圧(V)125定格電流(A)1コネクタ形状リセプタクルハウジングピン数(ピン)2適合電線AWG32～AWG26
1.25mmピッチウエハー ストレートタイプ 4極日本モレックス(molex)￥49税込￥54
1個
5日以内出荷
仕様●ピン数：4極●メス/オス：オス●列数：1列●ピンピッチ：1.25mm●向き：ストレート●プロファイル(標準/低背)：-●シリーズ名：53047●正式型番：530470410●ピン数：4極アズワン品番68-2055-62
1.25mmピッチリセプタクルハウジング(12極)10個入日本モレックス(molex)￥639税込￥703
1袋
5日以内出荷
色白備考適合ターミナル：50058/50079、嵌合ウエハー：53047/53048/53261/53398、嵌合プラグ：51047ピッチ(mm)1.25定格電圧(V)125定格電流(A)1コネクタ形状リセプタクルハウジングピン数(ピン)12適合電線AWG32～AWG26入数(個)10
Molex 基板接続用ピンヘッダ 7極 1.25mm 1列 53398-0771日本モレックス(molex)￥529税込￥582
1箱(5個)
翌々日出荷
仕様Molex 1.25 mm PicoBlade基板及びSMTヘッダコネクタ - 53047、53048、53261、53398シリーズ. PicoBlade基板スルーホール及びSMT取り付けヘッダコネクタは、小型設計で、1.25 mmピッチです。このコネクタが一部をなしている電線対基板の相互接続システムでは、基板面積が2.00 mmピッチのシステムに比べて最大45 %節約されています。PicoBladeコネクタシステムは、類似する2.00 mmピッチコネクタシステムと同じ1 Aの電流を供給できます。ハウジピッチ(mm)1.25極数7シリーズPicoBlade定格電圧(V)125行数1材質(コンタクト)リン青銅RoHS指令(10物質対応)対応結線方法はんだシリーズ番号53398シュラウド/アンシュラウドシュラウドコネクタシステム電線対基板接続方向ストレート
