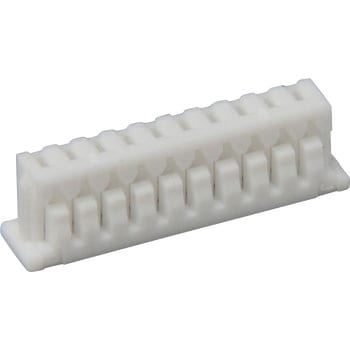

電線対基板用コネクタ PicoBlade 1.25mmピッチ ハウジング 51021

電線対基板用コネクタ  PicoBlade 1.25mmピッチ ハウジング 51021 日本モレックス(molex) 電線対基板用コネクタ  PicoBlade 1.25mmピッチ ハウジング 51021 日本モレックス(molex) 電線対基板用コネクタ  PicoBlade 1.25mmピッチ ハウジング 51021 日本モレックス(molex) 電線対基板用コネクタ  PicoBlade 1.25mmピッチ ハウジング 51021 日本モレックス(molex) 電線対基板用コネクタ  PicoBlade 1.25mmピッチ ハウジング 51021 日本モレックス(molex) 電線対基板用コネクタ  PicoBlade 1.25mmピッチ ハウジング 51021 日本モレックス(molex) 電線対基板用コネクタ  PicoBlade 1.25mmピッチ ハウジング 51021 日本モレックス(molex) 電線対基板用コネクタ  PicoBlade 1.25mmピッチ ハウジング 51021 日本モレックス(molex)
(7件のレビュー)

適合
ウエハー:53047、53048、53261、53398
ターミナル:50058、50079
規格
ULファイルNo.:E29179
CSAファイルNo.:LR19980
コンタクト挿入力
4.9N(1.10lb)
(最大、1極あたり)
コンタクト保持力
4.90N(1.10lb)
(最小、1極あたり)
仕様ELVおよびRoHS対応済み 種別圧着ハウジング 形状メス形状 ナチュラル(ナイロン オフホワイト) ピッチ(mm)1.25 定格電圧(V)125(最大) 耐電圧AC250V/1分間 列数1 定格電流(A)1(最大) 材質(ハウジング)ポリブチレンテレフタレート(PBT) 絶縁抵抗(MΩ)100以上 接触抵抗(mΩ)20以下 難燃性UL94V-0 寸法(高さH×幅W)(mm)3.95×3.20 縦列スタック(エンド・ツー・エンド)不可 電線挿入角度ライトアングル パネルマウント不可 回路番号1センターから近接ハウジング端までの距離(mm)1.5 内容量1袋(10個)
お気に入りに追加
14件中 1~14件 各品番毎の詳細は注文コードをクリックしてください
注文コード 参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量

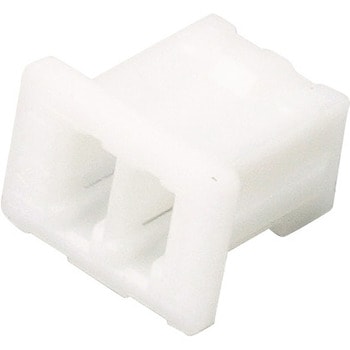

08560422 51021-0200 2 -40~+85
(通電による温度上昇分も含む)
4.25 1.25 1ヶ
オープン
75
83 (税込)
当日出荷

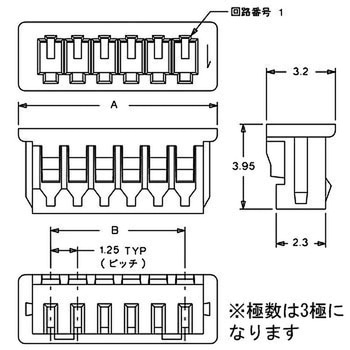

08560431 51021-0300 3 -40~+85
(通電による温度上昇分も含む)
5.5 2.5 1ヶ
オープン
75
83 (税込)
当日出荷

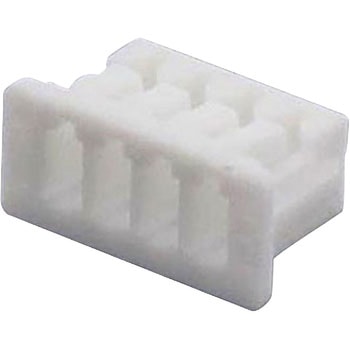

08560447 51021-0400 4 -40~+85
(通電による温度上昇分も含む)
6.75 3.75 2ヶ
オープン
129
142 (税込)
当日出荷
08560456 51021-0500 5 -40~+85
(通電による温度上昇分も含む)
8 5 2ヶ
オープン
129
142 (税込)
当日出荷

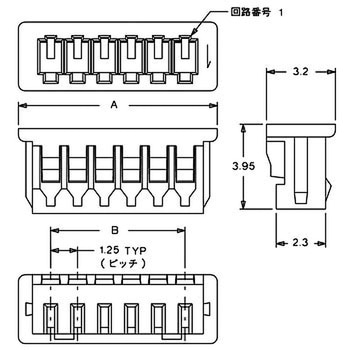

08560465 51021-0600 6 -40~+85
(通電による温度上昇分も含む)
9.25 6.25 2ヶ
オープン
179
197 (税込)
当日出荷
08560474 51021-0700 7 -40~+85
(通電による温度上昇分も含む)
10.5 7.5 2ヶ
オープン
189
208 (税込)
当日出荷
08560483 51021-0800 8 -40~+85
(通電による温度上昇分も含む)
11.75 8.75 2ヶ
オープン
229
252 (税込)
当日出荷

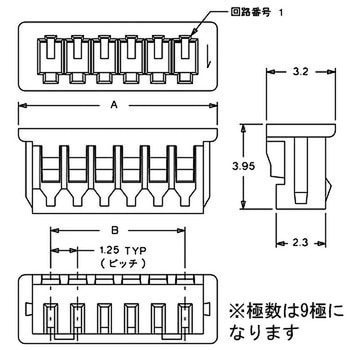

08560492 51021-0900 9 -40~+85
(通電による温度上昇分も含む)
13 13 2ヶ
オープン
219
241 (税込)
10日以内出荷
75939561 51021-1000 10 -40~+85(通電による温度上昇も含む) 14.25 11.25 2ヶ
オープン
189
208 (税込)
当日出荷

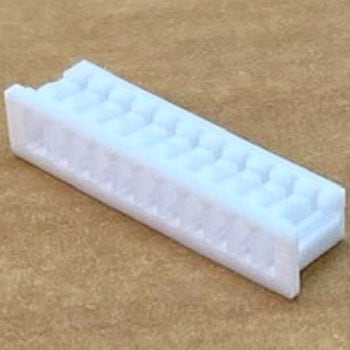

75939577 51021-1100 11 -40~+85(通電による温度上昇も含む) 15.5 12.50 2ヶ
オープン
179
197 (税込)
11日以内出荷

返品不可

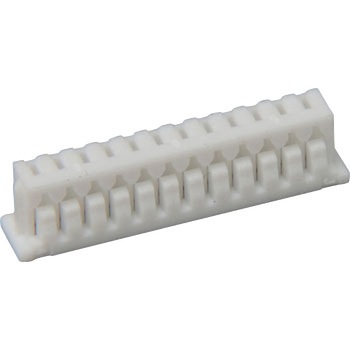

75939586 51021-1200 12 -40~+85(通電による温度上昇も含む) 16.75 13.75 2ヶ
オープン
209
230 (税込)
11日以内出荷

返品不可
08560501 51021-1400 14 -40~+85
(通電による温度上昇分も含む)
19.25 16.25 2ヶ
オープン
289
318 (税込)
11日以内出荷

返品不可

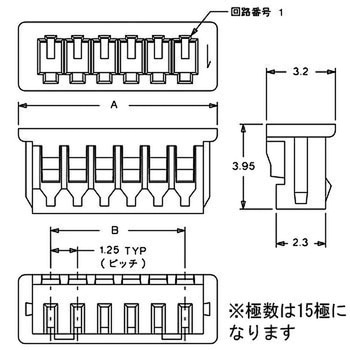

08560517 51021-1500 15 -40~+85
(通電による温度上昇分も含む)
20.5 17.5 2ヶ
オープン
349
384 (税込)
11日以内出荷

返品不可
75939595 51021-1300 13 -40~+85(通電による温度上昇も含む) 18 15.00 2ヶ
オープン


取扱い終了

返品不可
お気に入りに追加
各品番毎の詳細は注文コードをクリックしてください

カテゴリ

商品レビュー

平均満足度:
総レビュー件数: 7
毎月抽選で 1,000名様500円クーポンをプレゼント! 商品レビューを投稿する
対象商品:
08560431
2022-07-12
用途:
難入品が購入できました。

部品が足らず、ユニットを製作できなかったのですが、
こちらですぐ入手することができたので、助かりました。

対象商品:
08560431
2020-09-18
用途:
電子部品の試作
農・林・水産業

電子部品の試作のため急に必要になりました。
ハウジング、コネクタ、コンタクトがまとめて注文出来たので良かったです。
安価で短納期で購入できて助かりました。

対象商品:
08560447
2019-05-23
用途:
購入製品の修理
製造業

先ず、このコネクタにたどり着くまでに結構時間がかかりました。何せ自社製品の修理ではないので。1梱包10個入りで、実際は数個でよかったのですが、10個でよかったです。価格も予想以上に安かったです。

対象商品:
08560422
2018-06-21
用途:
表面実装の部品を用いた自作のセンサ回路に
その他業種

1.27mmピッチの基板で小型のセンサ回路を試作、これに背の低い小型のコネクタが必要となった、1.27mmピッチで小型なので使ってみた

対象商品:
08560456
2014-11-19
用途:
APM2.5.2のコネクター

32bit cpu , 多数のI/O用に必須のコネクターサイズ(1.25mmピッチ)です。 この1.25mmピッチが人間が圧着出来る、最小サイズと思われます。高速CPUになると、リード線の長さも影響されてきます。 2.54ピッチでは、リード線が長過ぎます。
APM2.XXでは、GPS,FPV,Telemetry,各sensorとのインターフェスに使用します。 32bit CPU時代には、標準コネクターとして使用されるでしょう。 MONOTAROは、いち早く、これに対応した企業です。 インターネットで、調査しても、あまり1.25mmピッチのハウジングとコンタクトを販売しているショップを見かけません。 また、価格も適正です。 またMONOTARO`の商品の選択が時代の先行きを捉えて、まず必要部品、部材、工具、等は、MONOTAROから検索`してみてください。 必ず先進的な部品を揃えています。 お薦めします。 I recommend.

3人が参考にしています
対象商品:
08560431
2014-11-27
用途:
ホビーパーツ部品のコンタクトピンで使用
TKエンジニアリング 様

問題なく何時も使わせて頂いております。

1人が参考にしています
対象商品:
08560422
2014-11-12
用途:
電子部品組立用部材
TKエンジニアリング 様

いつも迅速なご対応で助かっております。
今後ともよろしくお願い申し上げます。
