「molex 5557」の検索結果
中継用コネクタ 4.2mmピッチ ニューミニフィット リセプタクルハウジング 5557日本モレックス(molex)(30件のレビュー)￥179～税込￥197～
1パック(10個)
当日出荷から11日以内出荷
耐電圧AC1500V/1分間絶縁抵抗(MΩ)1000以上接触抵抗(mΩ)10以下
中継用コネクタ 4.2mmピッチ ニューミニフィット ターミナル 5556日本モレックス(molex)(18件のレビュー)￥1,190～税込￥1,309～
1パック(100個)ほか
当日出荷から11日以内出荷
定格電流(A)9(最大)種別ターミナル形状メス形状サイズ芯線/AWG#16～#28ピッチ(mm)4.2定格電圧(V)600(最大)適合ハウジング5557、51010
5557用リセプタクル ターミナル日本モレックス(molex)￥6,198～税込￥6,818～
1袋(100個)
当日出荷
5557シリーズのリセプタクル用ターミナルです。振動による外れを防止するロッキングランス構造です。
質量(g)13寸法D(mm)4.5定格電流(A)(最大)5定格電圧(最大)600V寸法C(mm)3.6適合ハウジング5557シリーズ
Molex コネクタハウジング メス 8極 2列 4.2mm Mini-Fit Jrシリーズ日本モレックス(molex)(1件のレビュー)￥739税込￥813
1袋(10個)
当日出荷
仕様コンタクト数 = 8行数 = 2ピッチ = 4.2mmジェンダー = メス取り付けタイプ = ケーブルマウントシリーズ = Mini-Fit Jr併用可能製品 = メス端子5556ボディ向き = ストレート長さ = 18mm幅 = 11.6mm深さ = 19.6mmハウジング材質 = ナイロンシリーズ番号 = 5557Mini-Fit Junior 4.2 mm圧着レセプタクル / プラグハウジング. Mini-Fit Junior 4.2 mmピッチ圧着レセプタクル / プラグハウジングは、Mini-Fit Junior電源コネクタ相互接続システムの構成要素です。Mini-Fit Junior電源コネクタは、最大9 Aの電流に対応可能なため、高電流用途での使用に最適です。このMini-Fit Junior圧着ハウジングは、ごみ、アーク放電、手違いによる損傷から保護するために端子が完全に絶縁されています。このハウジングには、ずれや誤かん合を防止する極性 / キーイング機能が組み込まれています。操作しやすいサムラッチから成るポジティブロック機構により、かん合コネクタと確実に接続することができます。このポジティブロック機構は、過度の衝撃や振動によって偶発的に外れるのを防ぎます。クリック音で、コネクタが完全にかん合されていることがわかります。このMini-Fit Junior 4.2 mmプラグ / レセプタクルハウジングは、UL94V-0又はUL94V-2のハウジング材質で、さまざまなコンタクト構成のタイプが揃っており、標準のMini-Fit / Mini-Fit Plus圧着端子に対応します。. 特長と利点. 回路あたり最大9 Aの電流に対応可能 端子を完全絶縁 極性とキーイングにより、誤かん合を防止 確実なかん合接続を実現するポジティブロック機構 クリック音でかん合を確認可能. 製品用途の情報. Mini-Fit Junior電源コネクタは、設計の柔軟性が求められる、高電流 / 高密度の電線対電線用途や電線対基板用途に最適です。主な用途には、消費者向け白物家電、オフィス機器、産業オートメーション機器、産業ネットワーク、ラックマウントサーバー、ルータ、スイッチなどがあります。RoHS指令(10物質対応)対応
Molex コネクタハウジング メス 4極 2列 4.2mm Mini-Fit Jrシリーズ日本モレックス(molex)￥359税込￥395
1袋(5個)
当日出荷
仕様コンタクト数 = 4行数 = 2ピッチ = 4.2mmジェンダー = メスシリーズ = Mini-Fit Jr併用可能製品 = Mini-Fit Jr.レセプタクルボディ向き = ストレート長さ = 9.6mm幅 = 15.1mm深さ = 19.6mmハウジング材質 = ナイロンシリーズ番号 = 5557Mini-Fit Junior 4.2 mm圧着レセプタクル / プラグハウジング. Mini-Fit Junior 4.2 mmピッチ圧着レセプタクル / プラグハウジングは、Mini-Fit Junior電源コネクタ相互接続システムの構成要素です。Mini-Fit Junior電源コネクタは、最大9 Aの電流に対応可能なため、高電流用途での使用に最適です。このMini-Fit Junior圧着ハウジングは、ごみ、アーク放電、手違いによる損傷から保護するために端子が完全に絶縁されています。このハウジングには、ずれや誤かん合を防止する極性 / キーイング機能が組み込まれています。操作しやすいサムラッチから成るポジティブロック機構により、かん合コネクタと確実に接続することができます。このポジティブロック機構は、過度の衝撃や振動によって偶発的に外れるのを防ぎます。クリック音で、コネクタが完全にかん合されていることがわかります。このMini-Fit Junior 4.2 mmプラグ / レセプタクルハウジングは、UL94V-0又はUL94V-2のハウジング材質で、さまざまなコンタクト構成のタイプが揃っており、標準のMini-Fit / Mini-Fit Plus圧着端子に対応します。. 特長と利点. 回路あたり最大9 Aの電流に対応可能 端子を完全絶縁 極性とキーイングにより、誤かん合を防止 確実なかん合接続を実現するポジティブロック機構 クリック音でかん合を確認可能. 製品用途の情報. Mini-Fit Junior電源コネクタは、設計の柔軟性が求められる、高電流 / 高密度の電線対電線用途や電線対基板用途に最適です。主な用途には、消費者向け白物家電、オフィス機器、産業オートメーション機器、産業ネットワーク、ラックマウントサーバー、ルータ、スイッチなどがあります。RoHS指令(10物質対応)対応
Molex コネクタハウジング メス 5極 1列 4.2mm Mini-Fit Jrシリーズ日本モレックス(molex)￥219税込￥241
1袋(5個)
欠品中
仕様コンタクト数 = 5行数 = 1ピッチ = 4.2mmジェンダー = メスシリーズ = Mini-Fit Jr併用可能製品 = Mini-Fit Jr.レセプタクルボディ向き = ストレート長さ = 22.2mm深さ = 19.6mmハウジング材質 = ナイロンシリーズ番号 = 5557Mini-Fit Junior 4.2 mm圧着レセプタクル / プラグハウジング. Mini-Fit Junior 4.2 mmピッチ圧着レセプタクル / プラグハウジングは、Mini-Fit Junior電源コネクタ相互接続システムの構成要素です。Mini-Fit Junior電源コネクタは、最大9 Aの電流に対応可能なため、高電流用途での使用に最適です。このMini-Fit Junior圧着ハウジングは、ごみ、アーク放電、手違いによる損傷から保護するために端子が完全に絶縁されています。このハウジングには、ずれや誤かん合を防止する極性 / キーイング機能が組み込まれています。操作しやすいサムラッチから成るポジティブロック機構により、かん合コネクタと確実に接続することができます。このポジティブロック機構は、過度の衝撃や振動によって偶発的に外れるのを防ぎます。クリック音で、コネクタが完全にかん合されていることがわかります。このMini-Fit Junior 4.2 mmプラグ / レセプタクルハウジングは、UL94V-0又はUL94V-2のハウジング材質で、さまざまなコンタクト構成のタイプが揃っており、標準のMini-Fit / Mini-Fit Plus圧着端子に対応します。. 特長と利点. 回路あたり最大9 Aの電流に対応可能 端子を完全絶縁 極性とキーイングにより、誤かん合を防止 確実なかん合接続を実現するポジティブロック機構 クリック音でかん合を確認可能. 製品用途の情報. Mini-Fit Junior電源コネクタは、設計の柔軟性が求められる、高電流 / 高密度の電線対電線用途や電線対基板用途に最適です。主な用途には、消費者向け白物家電、オフィス機器、産業オートメーション機器、産業ネットワーク、ラックマウントサーバー、ルータ、スイッチなどがあります。RoHS指令(10物質対応)対応
端子 Mini-Fit Plusシリーズ メス 圧着日本モレックス(molex)￥3,898税込￥4,288
1袋(50個)
7日以内出荷
仕様オス/メス = メス併用可能製品 = Mini-Fit Jr， Mini-Fit TPA及びMini-Fit BMIコネクタハウジングシリーズ = Mini-Fit Plus適合電線サイズmm2 Min = 0.5mm2結線方法 = 圧着適合電線サイズAWG Min = 20AWG適合電線サイズAWG Max = 18AWGシリーズ番号 = 45750Molex Mini-Fit Plus HCS圧着コンタクト. Mini-Fit Plus HCSは、13 Aまでの高電流用途向けに設計されています(ワイヤサイズ及びHCSコンタクトの数により異なる)。 これらのMolex HCS端子は、既存のすべてのMini-Fitプラグ及びレセプタクルとともに使用できます。. オス端子46012及び44478シリーズ. 5559シリーズプラグハウジング(代表品番 ； 319-1395 319-1395 )とともに使用. メス端子45750及び44476シリーズ. 5557シリーズレセプタクルハウジング(代表品番 ； 319-1480 319-1480 )とともに使用. 工具. 圧着工具については、品番 ； 501-083 501-083 を参照 抜き取り工具については、品番 ； 215-5900 215-5900 を参照長さ(mm)127幅(mm)75高さ(mm)10質量(g)10RoHS指令(10物質対応)対応
Molex 圧着端子コンタクト メス Mini-Fit Plusシリーズ日本モレックス(molex)￥2,798税込￥3,078
1袋(100個)
翌々日出荷
仕様ジェンダー = メス併用 = Mini-Fit Jr， Mini-Fit TPA及びMini-Fit BMIコネクタハウジングシリーズ = Mini-Fit Plus最小ワイヤサイズmm2 = 0.5mm2端子方法 = 圧着コンタクトめっき = 錫最大ワイヤサイズAWG = 18AWGシリーズ番号 = 45750最低使用温度 = -55℃最高使用温度 = +105℃Molex Mini-Fit Plus HCS圧着コンタクト. Mini-Fit Plus HCSは、13 Aまでの高電流用途向けに設計されています(ワイヤサイズ及びHCSコンタクトの数により異なる)。 これらのMolex HCS端子は、既存のすべてのMini-Fitプラグ及びレセプタクルとともに使用できます。. オス端子46012及び44478シリーズ. 5559シリーズプラグハウジング(代表品番< 319-1395') 319-1395 とともに使用. メス端子45750及び44476シリーズ. 5557シリーズレセプタクルハウジング(代表品番< 319-1480') 319-1480 とともに使用. 工具. 圧着工具については、品番< 501-083') 501-083/を参照 抜き取り工具については、品番< 215-5900') 215-5900/を参照RoHS指令(10物質対応)対応
Molex 基板ヘッダ， 6極， 2列， ライトアングル， 電線対基板 4.2mm Mini-Fit Jrシリーズ日本モレックス(molex)￥1,798税込￥1,978
1袋(10個)
7日以内出荷
仕様シリーズ = Mini-Fit Jrシリーズ番号 = 87427ピッチ = 4.2mmコンタクト数 = 6行数 = 2ボディ向き = ライトアングルシュラウド/アンシュラウド = シュラウド取り付けタイプ = スルーホール端子方法 = はんだコンタクトめっき = つや消しスズ定格電圧 = 600 VMini-Fit Juniorグローワイヤ互換ヘッダ、87427シリーズ. 5557シリーズレセプタクルハウジングとかん合します。RoHS指令(10物質対応)対応

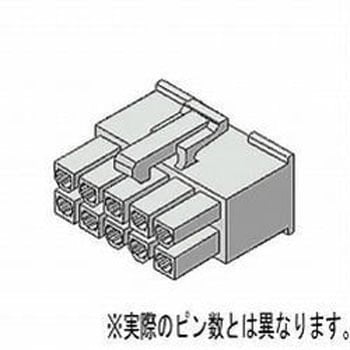

4.2mmピッチニューミニフィットハウジング2極日本モレックス(molex)￥59税込￥65
1個
5日以内出荷
molex製5557コネクタハウジングです。コンタクトは【5556T】です。
ピッチ(mm)4.2定格電圧(V)600定格電流(A)9コネクタ形状ハウジングピン数(ピン)2RoHS指令(10物質対応)対応

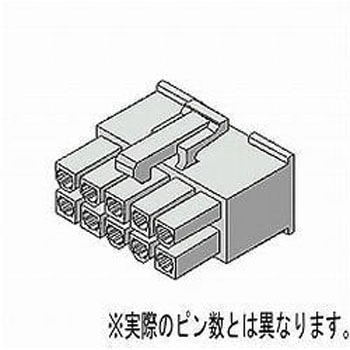

4.2mmピッチニューミニフィットハウジング10極日本モレックス(molex)￥94税込￥103
1個
5日以内出荷
molex製5557コネクタハウジングです。コンタクトは【5556T】です。
ピッチ(mm)4.2定格電圧(V)600定格電流(A)9コネクタ形状ハウジングピン数(ピン)10RoHS指令(10物質対応)対応
Molex 端子 Mini-Fit Plusシリーズ メス 圧着日本モレックス(molex)￥2,698税込￥2,968
1袋(100個)
翌々日出荷
仕様オス/メス = メス 併用可能製品 = Mini-Fit Jr， Mini-Fit TPA及びMini-Fit BMIコネクタハウジング シリーズ = Mini-Fit Plus 適合電線サイズmm2 Max = 1.3mm2 表面処理：コンタクト = 錫 適合電線サイズAWG Max = 16AWG シリーズ番号 = 45750 動作温度 Min = -55℃動作温度 Max = +105℃Molex Mini-Fit Plus HCS圧着コンタクト. Mini-Fit Plus HCSは、13 Aまでの高電流用途向けに設計されています(ワイヤサイズ及びHCSコンタクトの数により異なる)。 これらのMolex HCS端子は、既存のすべてのMini-Fitプラグ及びレセプタクルとともに使用できます。. オス端子46012及び44478シリーズ. 5559シリーズプラグハウジング(代表品番 ； 319-1395 319-1395 )とともに使用. メス端子45750及び44476シリーズ. 5557シリーズレセプタクルハウジング(代表品番 ； 319-1480 319-1480 )とともに使用. 工具. 圧着工具については、品番 ； 501-083 501-083 を参照 抜き取り工具については、品番 ； 215-5900 215-5900 を参照長さ(mm)255幅(mm)50高さ(mm)10質量(g)30RoHS指令(10物質対応)対応
4.2mmピッチニューミニフィットハウジング6極日本モレックス(molex)￥80税込￥88
1個
5日以内出荷
molex製5557コネクタハウジングです。コンタクトは【5556T】です。
ピッチ(mm)4.2定格電圧(V)600定格電流(A)9コネクタ形状ハウジングピン数(ピン)6RoHS指令(10物質対応)対応
中継用コネクタ 4.2mmピッチ ニューミニフィット基板用ヘッダー ストレートタイプ 5566日本モレックス(molex)(1件のレビュー)￥279～税込￥307～
1パック(10個)ほか
当日出荷から36日以内出荷
仕様ELVおよびRoHS対応済み材質ヘッダー：ナイロン66、ターミナル：黄銅、錫メッキピッチ(mm)4.2定格電圧(V)600(最大)列数2定格電流(A)(最大)9挿抜耐久30 cycles(回数)min.回路番号1センターから近接ハウジング端までの距離(mm)2.7抜去力3.0N(0.67lb)(最小、1極あたり)適合リセプタクル：5557種別基板用ヘッダー規格ULファイルNo.：E29179CSAファイルNo.：LR19980TUVファイルNo.：R75142耐電圧AC1500V/1分間表面処理PCテール部：2.5μm(100μ″)Tin(Sn)下地：0.5μm(20μ″)Copper(Cu)材質(コンタクト)/処理黄銅(CuZn)/0.9μm(35μ″)Tin(Sn)材質(ハウジング)ナイロン66形態ストレート絶縁抵抗(MΩ)1000以上接触抵抗(mΩ)10以下挿入力6.85N(1.54lb)(最大、1極あたり)適合パネル厚さ(mm)1.8(.07″)接触力1.96N(0.44lb)(最小、1極当り)基板挿入力49.0N(11.01 lb)(最大、総合)ピンサイズ1.07mm(.042″)、Square
Molex 圧着端子コンタクト オス Mini-Fit Plusシリーズ日本モレックス(molex)￥2,798税込￥3,078
1袋(100個)
翌々日出荷
仕様ジェンダー = オス併用 = Mini-Fit Jr， Mini-Fit TPA及びMini-Fit BMIコネクタハウジングシリーズ = Mini-Fit Plus最小ワイヤサイズmm2 = 0.5mm2端子方法 = 圧着コンタクトめっき = 錫最大ワイヤサイズAWG = 18AWGシリーズ番号 = 46012Molex Mini-Fit Plus HCS圧着コンタクト. Mini-Fit Plus HCSは、13 Aまでの高電流用途向けに設計されています(ワイヤサイズ及びHCSコンタクトの数により異なる)。 これらのMolex HCS端子は、既存のすべてのMini-Fitプラグ及びレセプタクルとともに使用できます。. オス端子46012及び44478シリーズ. 5559シリーズプラグハウジング(代表品番< 319-1395') 319-1395 とともに使用. メス端子45750及び44476シリーズ. 5557シリーズレセプタクルハウジング(代表品番< 319-1480') 319-1480 とともに使用. 工具. 圧着工具については、品番< 501-083') 501-083/を参照 抜き取り工具については、品番< 215-5900') 215-5900/を参照RoHS指令(10物質対応)対応
5556TL・5558TL用(UL1015)手動圧着工具日本モレックス(molex)(1件のレビュー)￥119,800税込￥131,780
1台
当日出荷
5556TL・5558TL専用(UL1007)の手動圧着工具です。ラチェット式です。
適合電線範囲 AWG(#)#18～#24絶縁被覆むき長さ(mm)3.0～3.5全長(mm)230質量(g)400適合端子5556シリーズ、5558シリーズ
4.2mmピッチコンタクト日本モレックス(molex)￥10税込￥11
1本
5日以内出荷
モレックス製のコネクター用ソケットコンタクト(メスピン)です。適合ハウジングは5557、51010です。
1個入り1パッケージ単位です。
ピッチ(mm)4.2定格電圧(V)600定格電流(A)9コネクタ形状ターミナル適合電線AWG18～24RoHS指令(10物質対応)対応適合ハウジング5557， 51010
Molex コネクタハウジング メス 22極 2列 4.2mm Mini-Fit Jrシリーズ日本モレックス(molex)￥719税込￥791
1袋(5個)
翌々日出荷
仕様コンタクト数 = 22行数 = 2ピッチ = 4.2mmジェンダー = メスシリーズ = Mini-Fit Jr併用可能製品 = Mini-Fit Jr.レセプタクルボディ向き = ストレート長さ = 47.4mm幅 = 15.1mm深さ = 19.6mmハウジング材質 = ナイロンシリーズ番号 = 5557Mini-Fit Junior 4.2 mm圧着レセプタクル / プラグハウジング. Mini-Fit Junior 4.2 mmピッチ圧着レセプタクル / プラグハウジングは、Mini-Fit Junior電源コネクタ相互接続システムの構成要素です。Mini-Fit Junior電源コネクタは、最大9 Aの電流に対応可能なため、高電流用途での使用に最適です。このMini-Fit Junior圧着ハウジングは、ごみ、アーク放電、手違いによる損傷から保護するために端子が完全に絶縁されています。このハウジングには、ずれや誤かん合を防止する極性 / キーイング機能が組み込まれています。操作しやすいサムラッチから成るポジティブロック機構により、かん合コネクタと確実に接続することができます。このポジティブロック機構は、過度の衝撃や振動によって偶発的に外れるのを防ぎます。クリック音で、コネクタが完全にかん合されていることがわかります。このMini-Fit Junior 4.2 mmプラグ / レセプタクルハウジングは、UL94V-0又はUL94V-2のハウジング材質で、さまざまなコンタクト構成のタイプが揃っており、標準のMini-Fit / Mini-Fit Plus圧着端子に対応します。. 特長と利点. 回路あたり最大9 Aの電流に対応可能 端子を完全絶縁 極性とキーイングにより、誤かん合を防止 確実なかん合接続を実現するポジティブロック機構 クリック音でかん合を確認可能. 製品用途の情報. Mini-Fit Junior電源コネクタは、設計の柔軟性が求められる、高電流 / 高密度の電線対電線用途や電線対基板用途に最適です。主な用途には、消費者向け白物家電、オフィス機器、産業オートメーション機器、産業ネットワーク、ラックマウントサーバー、ルータ、スイッチなどがあります。RoHS指令(10物質対応)対応
Molex コネクタハウジング メス 24極 2列 4.2mm Mini-Fit Jrシリーズ日本モレックス(molex)￥719税込￥791
1袋(5個)
7日以内出荷
仕様コンタクト数 = 24行数 = 2ピッチ = 4.2mmジェンダー = メスシリーズ = Mini-Fit Jr併用可能製品 = Mini-Fit Jr.レセプタクルボディ向き = ストレート長さ = 51.6mm幅 = 15.1mm深さ = 19.6mmハウジング材質 = ナイロンシリーズ番号 = 5557Mini-Fit Junior 4.2 mm圧着レセプタクル / プラグハウジング. Mini-Fit Junior 4.2 mmピッチ圧着レセプタクル / プラグハウジングは、Mini-Fit Junior電源コネクタ相互接続システムの構成要素です。Mini-Fit Junior電源コネクタは、最大9 Aの電流に対応可能なため、高電流用途での使用に最適です。このMini-Fit Junior圧着ハウジングは、ごみ、アーク放電、手違いによる損傷から保護するために端子が完全に絶縁されています。このハウジングには、ずれや誤かん合を防止する極性 / キーイング機能が組み込まれています。操作しやすいサムラッチから成るポジティブロック機構により、かん合コネクタと確実に接続することができます。このポジティブロック機構は、過度の衝撃や振動によって偶発的に外れるのを防ぎます。クリック音で、コネクタが完全にかん合されていることがわかります。このMini-Fit Junior 4.2 mmプラグ / レセプタクルハウジングは、UL94V-0又はUL94V-2のハウジング材質で、さまざまなコンタクト構成のタイプが揃っており、標準のMini-Fit / Mini-Fit Plus圧着端子に対応します。. 特長と利点. 回路あたり最大9 Aの電流に対応可能 端子を完全絶縁 極性とキーイングにより、誤かん合を防止 確実なかん合接続を実現するポジティブロック機構 クリック音でかん合を確認可能. 製品用途の情報. Mini-Fit Junior電源コネクタは、設計の柔軟性が求められる、高電流 / 高密度の電線対電線用途や電線対基板用途に最適です。主な用途には、消費者向け白物家電、オフィス機器、産業オートメーション機器、産業ネットワーク、ラックマウントサーバー、ルータ、スイッチなどがあります。RoHS指令(10物質対応)対応
中継用コネクタ 4.2mmピッチ ニューミニフィット基板用ヘッダー ライトアングルタイプ 5569日本モレックス(molex)￥179～税込￥197～
1個ほか
当日出荷から11日以内出荷
耐電圧AC1500V/1分間接触抵抗(mΩ)10以下
Molex 基板ヘッダ， 4極， 2列， ライトアングル， 電線対基板 4.2mm Mini-Fit Jrシリーズ日本モレックス(molex)￥1,098税込￥1,208
1袋(10個)
7日以内出荷
仕様シリーズ = Mini-Fit Jrシリーズ番号 = 87427ピッチ = 4.2mmコンタクト数 = 4行数 = 2ボディ向き = ライトアングルシュラウド/アンシュラウド = シュラウド取り付けタイプ = スルーホール端子方法 = はんだコンタクトめっき = つや消しスズ定格電圧 = 600 VMini-Fit Juniorグローワイヤ互換ヘッダ、87427シリーズ. 5557シリーズレセプタクルハウジングとかん合します。RoHS指令(10物質対応)対応
コンタクト ソケット 28-22AWG クリンプ日本モレックス(molex)￥139税込￥153
1個
5日以内出荷
仕様製品群：Mini-Fit Jr. 5556 シリーズ コンタクト 種別：ソケット コンタクト 終端 タイプ：クリンプ 最大ワイヤサイズAWG：22AWG コンタクト メッキ：錫メッキ コンタクト 適合製品：Molex Mini-Fit Jr. 5557 Mini-Fit TPA 30067 & Mini-Fit BMI 42474 シリーズ Rcpt ハウジング コネクタ 最小ワイヤサイズAWG：28AWG コンタクト 材質：真鍮 SVHC：No SVHC(15-Jan-2019)アズワン品番65-1366-13
