2チャンネルの入力を4チャンネルずつに変換する回路基板 電源を複数の回路基板に分配したり、信号源を分配するときに使用できる変換基板です。複数の回路基板への電源供給や信号テストなどに活用できます。1つの入力を4つに分配する回路を2組搭載しています。コネクタには、電線をワンタッチで固定でき、繰り返しの着脱やメンテナンスが容易なターミナルブロックを採用しています。

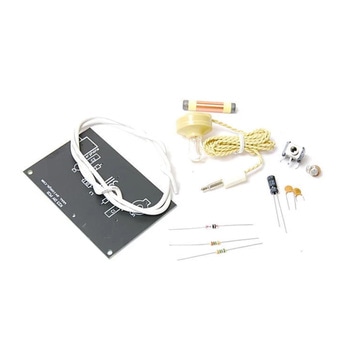

鉱石ラジオ(ゲルマラジオ)のキットです。 ラジオの基礎、電源なしで聞くことができます。弱電界地域では使用できません。 このキットは、基本的な検波回路をゲルマ・ダイオードとコンデンサ、抵抗などを用いて製作します。キット単体では、よほど電波状態が良くないとまともに聴くことは出来ませんが、アンテナを工夫することによりお住まいの地域のAMラジオ放送を聴くことが出来ます。 もし都市部にお住まいの場合は、アンテナ線を窓枠に接触させ、 イヤホンをつないで可変コンデンサを回して選局します。 アンテナを調整し、向きを変えるなどして、よく聞こえるようにしますが、それでも満足できない場合は、さらにアンテナを制作するなどして受信に挑戦してみて下さい!

ラズパイマガジン2019年12月号の付録基板の完成品 この製品は、「ラズパイマガジン2019年12月号」付録のプリント基板「7segCAP」同等品に部品をはんだ付けした組み立て済みのRaspberry Pi用の拡張ボードです。使用するにはソフトウェアのインストールと設定が必要です。詳しい使い方は、ラズパイマガジン2019年12月号で解説されていますので、そちらをご覧ください。

ラズパイマガジン2019年4月号の付録基板用の部品セット この部品セットは、Raspberry Pi で最小限のD/A変換の実験をするための拡張ボード「DACCAP」用の部品セットです。 「ラズパイマガジン 2019年4月号」付録のプリント基板にはんだ付けして組み立てます。小さな表面実装部品がたくさん含まれており、はんだ付けの上級者向けです。はんだごてのほか、ピンセットやはんだ吸い取り線などをご用意ください。 詳しい組み立て方と使い方は、「ラズパイマガジン 2019年4月号」をご確認ください。 部品を実装済みの全実装版もご購入いただけます。

ラズパイマガジン2019年4月号の付録基板の完成品 この製品は、「ラズパイマガジン 2019年4月号」付録のプリント基板「DACCAP」同等品に全ての部品をはんだ付けした組み立て済みの基板です。DACCAP基板は、Raspberry Pi でハイレゾ音楽を再生するなどができる、最小限のD/A変換の実験ができる拡張ボードです。DACCAP基板を使用するにはソフトウェアのインストールと設定が必要ですが、詳しい使い方は、「ラズパイマガジン 2019年4月号」で解説されています。

配線の目印、整理に最適

PWMチョッパ型2相バイポーラ駆動、CLK-IN制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧50V、最大定格電流4.5Aを実現しています。本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相、W1-2相、2W1-2相、4W1-2相、8W1-2相の各励磁駆動をすぐ試すことができます。ステッピングモータの低騒音+低振動を是非、体感してみて下さい。

micro：bit にフルカラーLEDを簡単に接続できる拡張ボード5つのスペーサーを使って、micro：bitのP0、P1、P2、GND、3V電源と接続できます。フルカラーLEDには、内部に小さな赤・緑・青の小さなLEDが内蔵されており、これらを明るさを調整して光らせることで、多くの色に発光させることができます。本拡張ボードは、ボタン電池(CR2032は別売)で micro：bit本体を動作させる機能もあります。サンプルプログラムは こちらからご覧ください。

回路実験に便利な多出力電源回路基板5V出力のACアダプターを使用して、電子回路の実験などでよく利用される6系統の電圧を出力できる電源回路基板です。単電源(1.8V、3V、3.3V)と正負電源(±5V、±9V、±12V)で構成され、同時に複数電源を使用することができます。出力コネクタには、電線をワンタッチで固定でき、繰り返しの着脱やメンテナンスが容易なターミナルブロックを採用しています。また、入力プラグには、高い電流入力に耐性のある金属製のパワーコネクタジャック(PJ-080BH)を使用しています。これは内径が2.5mm、外径が5.5mmですので、内径が2.1mmのACアダプターを使用する場合は、同梱されている変換プラグを使用してください。スイッチングレギュレータには、アナログ・デバイセズ社のLT1912とLT1370を採用しています。LT1912は、可変周波数(200kHz～500kHz)の降圧スイッチングレギュレータです。高効率の0.25Ωスイッチの他に、昇圧ショットキーダイオード、発振器、制御回路、ロジック回路をワンチップに集積しています。電流モードトポロジーを採用し過渡応答が高速で、優れたループ安定性が得られます。LT1370は高周波電流モードのスイッチングレギュレータで、ブースト、バック、フライバック、フォワード、インバーティング、Cukのすべての動作モードが可能です。発振器、制御回路、保護回路とともに6Aの高効率スイッチが内蔵されています。消費電流がわずか4.5mAで、従来のデバイスよりも高効率です。高周波でスイッチングを行うため、非常に小さなインダクタを使用できます。

ToFによるセンサーシステムTMF8801を活用するためのボードTMF8801は、モジュール式パッケージのDirect ToFセンサーシステムです。サブナノ秒の光パルスとパルスの往復時間を測定するアンチエイリアシングストップウォッチ方式により、高精度で深度を検出します。また、オブジェクトの色、反射率、テクスチャーに関係なく、オブジェクトの単一ゾーン検出を提供します。VCSELエミッタを備えた単一モジュールは、2cm～250cmの距離で高ダイナミックレンジと検出センシング測定を提供します。このデバイスは、高感度のSPAD検出を高速でコンパクトな時間デジタルコンバータを使用して±5%以内という高精度の距離測定を行い、暗い環境や太陽光の下で使用できます。組み込みのヒストグラムは、カバーガラスを検出し、動的なカバーガラス較正とクロストーク補償を提供し、バックグラウンド光ノイズは、オンチップ太陽光遮断フィルタによって最小限に抑えられます。データ出力は、1.8V I2C高速モード通信インターフェースを介して行われ、統合マイクロコントローラは、外部光学系は不要ですべてのアルゴリズムがオンチップに含まれています。高感度SPAD検出を備えたDirect ToFテクノロジー高速時間デジタルコンバータ(TDC)アーキテクチャサブナノ秒の光パルス：30Hzで20mmから2500mmの距離センシングオンチップヒストグラム処理：940nmV CSELクラス1オンチップ除去フィルタとアルゴリズム業界最小(2.2mm×3.6mm×1.0mm)のモジュール式OLGAパッケージ【用途/応用】レーザー検出オートフォーカス(LDAF)存在検出、産業用範囲人数計測オブジェクトと衝突回避高速測距ナビゲーション検出在庫管理光スイッチ3Dカメラの低電力システムバッファリング

IoT電源のバックアップができるEDLC搭載基板。2.7Vの電気二重層キャパシタ(EDLC)を4個まで並列に搭載できる2回路(計8個)の回路基板です。Vishay Beyschlag社製の2.7V/55FのMAL222090009E3を各回路に1個搭載済みです。各回路に4個まで増設できます。IoT電源のバックアップやエナジーハーベスト、バッテリーマネジメント回路などに使用することができます。

東芝製TC78B015AFTGを用いたブラシレスモータドライバの評価基板TC78B015AFTGは、150度台形PWMチョッパ方式3相全波ブラシレスモータドライバです。速度制御入力でPWMのデューティを可変し、回転数を制御することができます。また、1センサに対応しています。BiCDプロセスを採用し、出力耐圧36V、最大定格電流3.0A/chを実現しています。備考 TC78B015AFTGについての情報

東芝製TB67S142HGを用いたステッピングモータドライバの評価基板TB67S142HGは、PWMチョッパ型2相ユニポーラ駆動、CLK-IN制御方式のステッピングモータドライバです。BiCDプロセスを採用し、モータ駆動電圧45V、最大定格電流3.0Aを実現しています。本評価ボードで

東芝製のモータドライバIC(TC78S600FTG)の評価基板 TC78S600は、PWMチョッパ型2相バイポーラ駆動、CLK-IN制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧18V、最大定格電流1.0Aを実現しています。本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、1-2相、W1-2相、2W1-2相、4W1-2相の各励磁駆動をすぐ試すことができます。ステッピングモータの低騒音+低振動を是非、体感してみて下さい。

水中探査機本体の内部部品および操縦装置の部品一式のセット水中探査ロボット・キット「ROV-TRJ01」は、トラ技ジュニア誌の連載「深海のエレクトロニクス」の記事内で紹介された、学習用に設計されたオリジナルROV(遠隔操縦式探査機)です。ビューポートと呼ばれる「覗き窓」を備えており、操縦装置のディスプレイから水中を観察することができます。また、カメラを搭載すれば水中の映像を撮影することもできます。本キットは、水中探査ロボットの内部に搭載する電子部品やケーブル、プロペラ、モニタ、操縦装置などをまとめてセットにしています。水中探査ロボット本体の筐体部は別売りとなります。【本キットの特長は耐圧と防水を考慮した設計】耐圧容器、Oリング制御基板やカメラを搭載する耐圧容器は、実際の水中探査機と同じようにOリングを使った水密構造を採用。高い防水性と耐圧性(約10m)を備える。アクリル・ビューポート本機は、ビューポートと呼ばれる「覗き窓」を備えている。カメラを搭載するときは、このビューポートから水中の映像を撮影する。映像のキレイさや見え方は、ビューポートの品質で決まる。本機のビューポートは、高品質のドーム型を採用しており、材質には高強度かつ透明度の高いアクリル樹脂を採用している。カメラ用のレンズを仕上げる特殊研磨を行っているので、高い透明度を実現。水中でのゆがみも軽減している。【「ROV-TRJ01」パーツキット部品表】※筐体部本体は別売りとなります。水中探査機本体内部カラーカメラ水中用モータユニバーサル基板基板配線用プラグ / コンタクトピン / レセプタクル大型スクリュープロペラ 正回転用大型スクリュープロペラ 逆回転用中性浮力調整用バラスト水密用グリス，接着剤通信用コネクタ各種ネジ / ワッシャ / ナット / スプリングワッシャ操縦装置部コントローラ筐体基板配線用プラグ / コンタクトピン / レセプタクル操縦装置キャリング防水ケースシールド付き多芯信号ケーブル7インチLCDディスプレイROV駆動用ACアダプタカメラ用ACアダプタ通信用コネクタ基板固定用スタット各種ネジ / ワッシャLANケーブル熱収縮チューブ参考動画水中探査ロボットROV-TRJ01の水族館での潜水試験映像です。※本商品は受注生産品です。

DC-DCコンバータ基板 MDC9778

MTO-EV002は、東芝製の単相DCモータドライバICを使用したモータ制御の評価基板です。搭載しているTC78B002FTGは、単相軸流ファン用モータのデジタル制御方式のドライバICです。デジタル制御回路によってモータに流れる電流を正弦波状に制御し、出力波形の振幅や位相、変調方式などを外部からコントロールできます。矩形波駆動方式と比べ、モータの回転をスムーズにし、モータ効率の向上や騒音の低減が可能です。また、VSP端子を使って回転数制御電圧を入力することもできます。

Xbeeワイヤレス通信機能を追加できます。Xbee通信モジュールを駆動する電源生成回路が含まれています。LEDにより、電源状態、通信状態が確認できます。詳しくは、回路図を参考してご利用ください。

小学校～高校向けの教材キットです。ロジックICをブレッドボードに挿入し、ジャンパーワイヤで接続するだけで様々な回路の実験が可能です。
