2ページ目: ニューマシンのすべての商品
ソケット、プラグ共にバルブ機構をもたない両路開放式カップリングです。
圧力損失がきわめて少ないため粘度の高い流体(紛体/水/蒸気/グリース/化学流体)などの配管に最適です。
オネジ型(M)、メネジ型(F)、ホースニップル型(H)を用意しています。
ロックタイプは準標準となります。
形状ソケット
材質(本体)真鍮
使用温度範囲(℃)-20~80
材質(シール)ニトリルゴム
RoHS指令(10物質対応)対応
ソケット、プラグ共にバルブ機構をもたない両路開放式カップリングです。
圧力損失がきわめて少ないため粘度の高い流体(紛体/水/蒸気/グリース/化学流体)などの配管に最適です。
オネジ型(M)、メネジ型(F)、ホースニップル型(H)を用意しています。
ロックタイプは準標準となります。
形状ソケット
材質(本体)真鍮
使用温度範囲(℃)-20~80
材質(シール)ニトリルゴム
RoHS指令(10物質対応)対応
SP型より大幅に流量アップしました。
SPZ型と互換性があります。
分解可能のため内部洗浄が容易にできます。
形状プラグ
材質(本体)真鍮
使用温度範囲(℃)-10~150
材質(シール)エチレンプロピレンゴム
最高使用圧力(MPa[kgf/cm2])3.9(40)
耐圧力(MPa[kgf/cm2])5.9(60)
RoHS指令(10物質対応)対応
エアコン、冷蔵庫等の製造アッセンブリ・充填・検査ラインに
対応できるよう特殊なシール材の採用で冷媒ガス(R134a・
R410a・R407c)及び冷凍機油の充填用に最適です。
真空引き及び冷媒ガス充填用に開発されたカップリングです。
ソケットとプラグの両方に自動バルブ機構を備えているので分離時でも、真空度1.3×10-1Pa(1×10-3mmHg)までの用途に対応できます。
YSP型、LCG型チャージガン等と接続できます。
RoHS指令(10物質対応)対応
エアコン、冷蔵庫等の製造アッセンブリ・充填・検査ラインに
対応できるよう特殊なシール材の採用で冷媒ガス(R134a・
R410a・R407c)及び冷凍機油の充填用に最適です。
真空引き及び冷媒ガス充填用に開発されたカップリングです。
ソケットとプラグの両方に自動バルブ機構を備えているので分離時でも、真空度1.3×10-1Pa(1×10-3mmHg)までの用途に対応できます。
YSP型、LCG型チャージガン等と接続できます。
RoHS指令(10物質対応)対応
SUS304を採用していますので半導体関連機器や理化学機器向けに最適です。
各種流体に適合できるシール材を用意しています。
形状ソケット
材質(本体)SUS304
使用温度範囲(℃)-15~180
材質(シール)フッ素ゴム
RoHS指令(10物質対応)対応
SUS304を採用していますので半導体関連機器や理化学機器向けに最適です。
各種流体に適合できるシール材を用意しています。
形状プラグ
材質(本体)SUS304
使用温度範囲(℃)-15~180
材質(シール)フッ素ゴム
RoHS指令(10物質対応)対応
SUS304を採用していますので半導体関連機器や理化学機器向けに最適です。
各種流体に適合できるシール材を用意しています。
形状プラグ
材質(本体)SUS304
使用温度範囲(℃)-20~80
材質(シール)ニトリルゴム
RoHS指令(10物質対応)対応
SUS304を採用していますので半導体関連機器や理化学機器向けに最適です。
各種流体に適合できるシール材を用意しています。
形状プラグ
材質(本体)真鍮
使用温度範囲(℃)-15~180
材質(シール)フッ素ゴム
RoHS指令(10物質対応)対応
SUS304を採用していますので半導体関連機器や理化学機器向けに最適です。
各種流体に適合できるシール材を用意しています。
形状プラグ
材質(本体)真鍮
使用温度範囲(℃)-20~80
材質(シール)ニトリルゴム
RoHS指令(10物質対応)対応
YSP型と互換性をもたせ、流量を大幅にアップしました。
SUS304を採用していますので半導体関連機器や理化学機器向けに最適です。
各種流体に適合できるシール材を用意しています。
形状ソケット
材質(本体)SUS304
使用温度範囲(℃)-20~80
材質(シール)ニトリルゴム
RoHS指令(10物質対応)対応
YSP型と互換性をもたせ、流量を大幅にアップしました。
SUS304を採用していますので半導体関連機器や理化学機器向けに最適です。
各種流体に適合できるシール材を用意しています。
形状プラグ
材質(本体)SUS304
使用温度範囲(℃)-20~80
材質(シール)ニトリルゴム
RoHS指令(10物質対応)対応
YSP型と互換性をもたせ、流量を大幅にアップしました。
SUS304を採用していますので半導体関連機器や理化学機器向けに最適です。
各種流体に適合できるシール材を用意しています。
形状ソケット
材質(本体)真鍮
使用温度範囲(℃)-20~80
材質(シール)ニトリルゴム
RoHS指令(10物質対応)対応
YSP型と互換性をもたせ、流量を大幅にアップしました。
SUS304を採用していますので半導体関連機器や理化学機器向けに最適です。
各種流体に適合できるシール材を用意しています。
形状プラグ
材質(本体)真鍮
使用温度範囲(℃)-20~80
材質(シール)ニトリルゴム
RoHS指令(10物質対応)対応
高圧力油圧配管継手用として、開発されました。
優れた性能と安全性を実証しました。
用途油圧機器・圧延機回路・産業機械・油圧プラント回路・航空機・農業機械・機械・その他
最高使用圧力(MPa[kgf/cm2])20.6[210]
ソケットorプラグソケット
材質(本体)特殊炭素鋼(無電解ニッケルメッキ)
バルブ構造両路開閉型
材質(シール)ニトリルゴム
耐圧力(MPa[kgf/cm2])30.9[315]
適合流体作動油
ノンスピル機構なので空気混入量はきわめて微量です。圧力損失が少ない。
用途産業機械・雪上車・クレーン車・油圧配管・圧延機
最高使用圧力(MPa[kgf/cm2])34.3[350]
ソケットorプラグソケット
材質(本体)特殊炭素鋼(亜鉛メッキ)
使用温度範囲(℃)-20~80
バルブ構造両路開閉型
材質(シール)ニトリルゴム
耐圧力(MPa[kgf/cm2])51.5[525]
適合流体作動油
接続方法ホース
ソケットorプラグソケット
形状ソケット
寸法D(Φmm)25
ソケット、プラグ共にバルブ機構をもたない両路開放型カップリングです。、圧力損失がきわめて少ないため粘度の高い流体(紛体、水、蒸気、グリース、化学流体)などの配管に適しています。
各種流体に適合できるシール材を用意しています。
各種流体に適合できるシール材を用意しています。
液体はソケット側からプラグ側に流します。、UNIC300型(スーパーチューブカップ)と接続できます。
液体はソケット側からプラグ側に流します。、UNIC300型(スーパーチューブカップ)と接続できます。
液体はソケット側からプラグ側に流します。、UNIC300型(スーパーチューブカップ)と接続できます。
用途に応じてねじ形状・シールパッキンが選べます。
逆圧や漏れに強いシンプルなポペット構造です。
材質(本体)真鍮
使用温度範囲(℃)-15~180
材質(シール)フッ素ゴム
ねじの種類めねじ×めねじ
最高使用圧力(MPa[kgf/cm2])1.96(20)
使用流体空気/水/油
耐圧力(MPa[kgf/cm2])9.8(100)
クラッキング圧力(MPa[kgf/cm2])0.007(0.07)
RoHS指令(10物質対応)対応

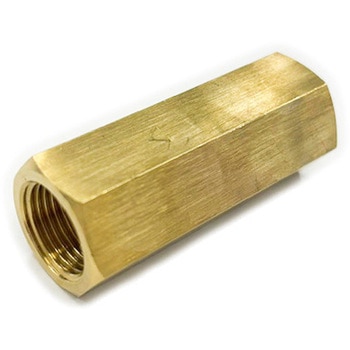

用途に応じてねじ形状・シールパッキンが選べます。
逆圧や漏れに強いシンプルなポペット構造です。
材質(本体)真鍮
使用温度範囲(℃)-20~80
材質(シール)ニトリルゴム
ねじの種類めねじ×めねじ
最高使用圧力(MPa[kgf/cm2])1.96(20)
使用流体空気/水/油
耐圧力(MPa[kgf/cm2])9.8(100)
クラッキング圧力(MPa[kgf/cm2])0.007(0.07)
RoHS指令(10物質対応)対応

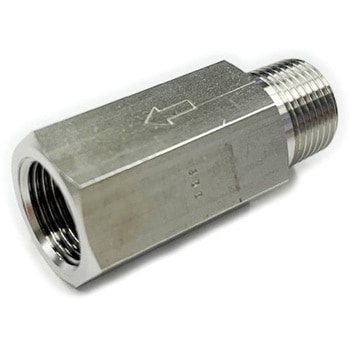

用途に応じてねじ形状・シールパッキンが選べます。
逆圧や漏れに強いシンプルなポペット構造です。
材質(本体)SUS316
使用温度範囲(℃)-20~80
材質(シール)ニトリルゴム
ねじの種類おねじ×めねじ
最高使用圧力(MPa[kgf/cm2])1.96(20)
使用流体空気/水/油
耐圧力(MPa[kgf/cm2])9.8(100)
クラッキング圧力(MPa[kgf/cm2])0.007(0.07)
RoHS指令(10物質対応)対応
本体材質はSUS316を使用しています。
ソケット、プラグにはバルブが内蔵されていますので、広範囲の用途に使用できます。
耐蝕性及び有機溶剤などの環境にも適しています。
用途半導体製造設備、特殊ガス機器、薬液タンクの接続、バイオテクノロジー、純水配管、理化学機器、海水機器、その他
形状ソケット
材質(本体)SUS316
使用温度範囲(℃)-15~100
材質(シール)エチレンプロピレンゴム
RoHS指令(10物質対応)対応
本体材質はSUS316を使用しています。
ソケット、プラグにはバルブが内蔵されていますので、広範囲の用途に使用できます。
耐蝕性及び有機溶剤などの環境にも適しています。
用途半導体製造設備、特殊ガス機器、薬液タンクの接続、バイオテクノロジー、純水配管、理化学機器、海水機器、その他
形状プラグ
材質(本体)SUS316
使用温度範囲(℃)-15~100
材質(シール)エチレンプロピレンゴム
RoHS指令(10物質対応)対応
本体材質はSUS316を使用しています。
ソケット、プラグにはバルブが内蔵されていますので、広範囲の用途に使用できます。
耐蝕性及び有機溶剤などの環境にも適しています。
用途半導体製造設備、特殊ガス機器、薬液タンクの接続、バイオテクノロジー、純水配管、理化学機器、海水機器、その他
形状ソケット
材質(本体)SUS316
使用温度範囲(℃)0~200
材質(シール)パーフロ
RoHS指令(10物質対応)対応
本体材質はSUS316を使用しています。
ソケット、プラグにはバルブが内蔵されていますので、広範囲の用途に使用できます。
耐蝕性及び有機溶剤などの環境にも適しています。
用途半導体製造設備、特殊ガス機器、薬液タンクの接続、バイオテクノロジー、純水配管、理化学機器、海水機器、その他
形状プラグ
材質(本体)SUS316
使用温度範囲(℃)0~200
材質(シール)パーフロ
RoHS指令(10物質対応)対応
本体材質はSUS316を使用しています。
ソケット、プラグにはバルブが内蔵されていますので、広範囲の用途に使用できます。
耐蝕性及び有機溶剤などの環境にも適しています。
用途半導体製造設備、特殊ガス機器、薬液タンクの接続、バイオテクノロジー、純水配管、理化学機器、海水機器、その他
形状ソケット
材質(本体)SUS316
使用温度範囲(℃)-15~180
材質(シール)フッ素ゴム
RoHS指令(10物質対応)対応
本体材質はSUS316を使用しています。
ソケット、プラグにはバルブが内蔵されていますので、広範囲の用途に使用できます。
耐蝕性及び有機溶剤などの環境にも適しています。
用途半導体製造設備、特殊ガス機器、薬液タンクの接続、バイオテクノロジー、純水配管、理化学機器、海水機器、その他
形状プラグ
材質(本体)SUS316
使用温度範囲(℃)-15~180
材質(シール)フッ素ゴム
RoHS指令(10物質対応)対応
材質金属部:ステンレス(SUS304)/不動態化処理
形状プラグ
材質(本体)樹脂(厚生労働省告示第201号適合品)
質量(g)25
使用温度範囲(℃)~105
寸法L(mm)27.7
寸法H(mm)21(六角)
最高使用圧力(MPa[kgf/cm2])0.39(4)
耐圧力(MPa[kgf/cm2])0.98(10)
材質(Oリング)フッ素ゴム(厚生労働省告示第201号適合品)
最小断面積(mm2)24.1
材質(パッキン)フッ素ゴム(厚生労働省告示第201号適合品)
RoHS指令(10物質対応)対応
飲料水等の原液のシロップタンクへの炭酸ガス供給及びディスペンサーへのシロップ供給に使用できます。
簡単に接続できるピンロックタイプを用意しています。
食品添加物等の規格基準(厚生省告示第370号)、改正厚生労働省告示第201号に適合しています。
材質金属部:ステンレス(SUS304)/不動態化処理
形状ソケット
材質(本体)樹脂(厚生労働省告示第201号適合品)
使用温度範囲(℃)~105
寸法L(mm)63.4
寸法T7/16-20UNF
寸法D(Φmm)30
最高使用圧力(MPa[kgf/cm2])0.39(4)
寸法E(mm)13.5
耐圧力(MPa[kgf/cm2])0.98(10)
材質(Oリング)フッ素ゴム(厚生労働省告示第201号適合品)
最小断面積(mm2)18.1
材質(パッキン)フッ素ゴム(厚生労働省告示第201号適合品)
RoHS指令(10物質対応)対応
飲料水等の原液のシロップタンクへの炭酸ガス供給及びディスペンサーへのシロップ供給に使用できます。
簡単に接続できるピンロックタイプを用意しています。
食品添加物等の規格基準(厚生省告示第370号)、改正厚生労働省告示第201号に適合しています。
材質金属部:ステンレス(SUS304)/不動態化処理
形状プラグ
材質(本体)樹脂(厚生労働省告示第201号適合品)
使用温度範囲(℃)~105
寸法L(mm)27.7
寸法H(mm)21(六角)
寸法D(Φmm)16.6
最高使用圧力(MPa[kgf/cm2])0.39(4)
耐圧力(MPa[kgf/cm2])0.98(10)
材質(Oリング)フッ素ゴム(厚生労働省告示第201号適合品)
最小断面積(mm2)24.1
材質(パッキン)フッ素ゴム(厚生労働省告示第201号適合品)
RoHS指令(10物質対応)対応
型、軽量でソケットにプラグを押込むだけのワンタッチ継手です。
大流量タイプも用意しています
RoHS指令(10物質対応)対応
型、軽量でソケットにプラグを押込むだけのワンタッチ継手です。
大流量タイプも用意しています
RoHS指令(10物質対応)対応
二重安全ロック方式
独自の安全機構によって、使用中に思わぬ外力や振動によりスリーブが移動してソケットからはずれることを防止できるので、一般作業は勿論、建設現場その他の作業条件でも使用できます。
二重シール構造
二重安全シール構造によりソケットにプラグを接続する際の漏れを防止しています。
逆流防止弁付プラグ(PAC・PTC)
溶接作業中に万一異常があって、ガスが逆流しようとした場合、逆止弁が働き混合ガスの発生を未然に防止します。
形状ソケット
材質(本体)鋼鉄/クロムメッキ・真鍮
使用温度範囲(℃)-20~120
材質(シール)特殊合成ゴム
RoHS指令(10物質対応)対応
二重安全ロック方式
独自の安全機構によって、使用中に思わぬ外力や振動によりスリーブが移動してソケットからはずれることを防止できるので、一般作業は勿論、建設現場その他の作業条件でも使用できます。
二重シール構造
二重安全シール構造によりソケットにプラグを接続する際の漏れを防止しています。
逆流防止弁付プラグ(PAC・PTC)
溶接作業中に万一異常があって、ガスが逆流しようとした場合、逆止弁が働き混合ガスの発生を未然に防止します。
形状プラグ
材質(本体)鋼鉄/クロムメッキ・真鍮
使用温度範囲(℃)-20~120
材質(シール)特殊合成ゴム
RoHS指令(10物質対応)対応
金型冷却水のホース接続・分離が迅速にできます。
ワンタッチ操作で使用できます。
豊富な取付形状を標準化しています。
従来は金型交換の取り付けに多くの時間を要しましたが、このカップリングを使用することで簡単にセッティングできます。
形状ソケット
材質(本体)真鍮
使用温度範囲(℃)-15~180
寸法H(mm)17(六角)
材質(シール)フッ素ゴム
寸法D(Φmm)21
最高使用圧力(MPa[kgf/cm2])0.98(10)
寸法B(mm)18
耐圧力(MPa[kgf/cm2])1.47(15)
RoHS指令(10物質対応)対応
