180度首振りが可能なクランプホルダー 調整機能を搭載しておりワーククランプ後に水平調整が可能です。 フィンガーホルダーシリーズと組み合わせて様々なワーククランプが可能になります。

5mm以下の薄物ワーククランプに優位です。 両勝手が使用できるため薄物だけでなく、小物クランプにもご使用頂けます 既存のベースホルダーBH-100に薄物ワークのクランプ機能を追加したモデルになります。

平面研削盤、プロファイル研削盤用のモータードライブ専用の円筒装置で操作性を考えコンパクトな設計となっております。 加工条件に応じ、3インチスクロールチャック仕様、コレットチャック仕様、Vブロックしようからの選択が可能です。

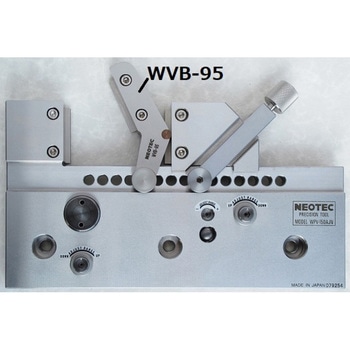

ワイヤーカットバイス(WPV-150AJN/150N)の丸物クランプ用オプションです。 Φ48～Φ95までの丸物ワークをクランプ出来ます。

特殊球面軸受の採用によりワークの水平心出しが簡単にでき段取り時間の大幅な短縮が計れ、機械稼働率が向上します。 また、スイベル調整機能もあります。 特別付属品の大・小の丸物ワーク用Vブロック、薄物ワーク用口金等を組み合わせる事により、種々のワークを効率よくセッティングできます。 マルテンサイト系ステンレス鋼(焼入研削仕上げ)を採用し、防錆力に優れています。

プロファイル研削盤・型彫放電加工用の精密調整ベース。 水平・旋回の調整機能付のため高精度なワークセッティングが可能です。 治具立て用に複数のタップ穴を設けています。

角・丸・大・小の多種類のワークをクランプ可能です。 FH-170CA/FH-170FAは前後方向に調整可能。

ワークテーブル0ライン加工と機械下ノズル干渉防止加工のリバーシブル使用可能

精密研削加工や型彫放電加工で微細ワークのクランプに最適です。 パレットチェンジの質量制限の対策に最適な超軽量精密バイスです。 本体底面と側面(片側)にタップ穴(M3)があり治具立てが可能です。

マルテンサイト系のステンレス鋼を全面焼入れし、精密研削加工で仕上げてあります。 ワイヤーカット放電加工機のワークスタンドにレべリングベース・パレットホルダーを装着して使用します。 レべリングベースへのファインバイス・Vブロック・パレットホルダーの装着はレべリングベースの位置決めピンにより容易に取り付けができ、交換も容易にできます。 レべリングベースは加工物の水平と平行出しが容易で、特に薄物、小物、丸物ワークの加工に最適です。

特殊球面軸受の採用によりワークの水平心出しが簡単にでき段取り時間の大幅な短縮が計れ、機械稼働率が向上します。スイベル調整機能もあります。 特別付属品の大、小の丸物ワーク用Vブロック、薄物ワーク用口金等を組み合わせる事により、種々のワークを効率よくセッティングできます。 マルテンサイト系ステンレス鋼(焼入れ研削仕上げ)を採用し、防錆力に優れています。

左右両勝手ともに使用できます(K-75) 研削仕上げの為ワークになじみます。 焼入れのため締付時の変化が少ない。

ステンレス製の小型な割出装置で、ワイヤーカット・型彫放電加工機・平面研削盤に使用できます。 シールがほどこされているため浸漬式ワイヤーカットにも使用できます。 縦横兼用です。

ワークのセットが容易なように下段ストッパー(着脱可能)が装備してあります。 左右両勝手使用可能。

マルテンサイト系ステンレス鋼を使用し、全面焼入(HRC56°)後、精密研削仕上げを施し、錆に強いバイスです。 WPV-150AJNは水平調整及びスイベル調整機能を内蔵しております。締付力と調整部の剛性を従来品より向上させました。 WPV-100AJは横ネジ式タイプで突出量の多い加工に優位です。

4インチスクロールチャック付の24分割割出台です。 小物ワークの軽切削加工に最適。 縦横兼用での使用ができ、マシンバイス等に挟んで使用できます。

平面研削盤用のコレット型小型円筒研削装置です。 金型の入子ピン、パンチなどの円筒研削加工に最適です。 大昭和精機製のニューベビーチャックを使用(コレクトチャック及びスパナ付属なし)。 わずらわしい心出し作業の段取時間が省けます。 繰り返し精度0.003mm以内。

異形パンチ、コアピン等の成形加工、割出加工、検査治具として使用できます。 スピンドルに二列のベアリング構造を内蔵しているため剛性があり、耐久性に優れています。 Vブロックの材質がダイス鋼(SKD-11)の焼入れのため耐摩耗に優れています。

縦と横方向に芯出し調整ができ異形パンチのR加工や偏芯加工が容易にできます。 Φ0.5～3.5ミリの小径の加工時にPX-30及びPX-30WVブロックに装着し使用できます。

平面研削盤、フライス盤、ボール盤等に取付けて、小物ワークの円筒、割出し、穴あけ加工が能率よくできます。 握りとストッパーを取り外すとチャックを上向きで使用できます。 マシンバイスに挟んで割出し治具として使用できます。 ベアリング構造を二列にしているためスピンドルの剛性が向上されています。

フィルタースイッチONにより無用な機械音をシャットアウト。 治具研・成形研削などの微細加工時の研削音が正確に聞き取れます。 機械回転部のベアリング音や異常音のチェックができます。

ブロックゲージにより所要角度に傾斜させるサインバー式精密角度ドレッサーです。 ブロックゲージなしで45°に仕上がっています。

砥石両側を同時ドレッシング(片側切込量0.005mm)し、深溝研削に最適な砥石成形ができます。 単石・多石ダイヤとも取付可能です。 ダイヤモンドはV溝にて固定するため取付が容易で確実です。 摺動部は防塵シールされスライドは極めて滑らかです。

精密研削、放電加工、検査、ケガキ用精密治具として使用できます。 クランプアームがVブロック幅より狭い為、Vブロックを横倒しで使用出来ます。 MB-503SU(マルテンサイト系ステンレス鋼)は、上下V溝面にツバの逃し加工が施してあります。

平面研削盤や放電加工機のふところを大きく使用できるので、中小小物の角度加工に最適です。 傾斜角はブロックゲージ使用によるサインバー式で、秒単位の角度が得られます。 ローラーに2mmの段差があり、微少角度の設定が容易です。 SKS鋼を全面焼入(HRC62°)し、精密研削仕上げしてあります。

高精度で使いやすいサインバイスです。材質はSKS-3を使用。焼入硬度はHRC62°に施されております。 0°から45°まで可傾し、小物の精密角度研削に最適です。 ブロックゲージを使用するサインバイスのため高精度な角度設定が可能です。

放電加工、研削、軽切削用の小物部品の多数個取り並列バイスです。作業効率を改善できます。 ストッパー付きのため、複数個の加工物を高精度に位置決め出来ます。 スラッヂの清掃ができるように、口金を簡単に本体から取り除くことができます。

底面にタップ穴があり治具立てが可能です。 マルテンサイト系ステンレス鋼を全面焼入(HRC56°)し、錆に強い精密バイスです(磁石にも吸着します) ワイヤーカット、型彫放電加工機や精密研削など多目的に利用できます。
