塩ビ管(VP/VU)の末端に垂直に取り付ける商品です。空調機ファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストのダンパ先端まで)を必ず確保して下さい。【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパ開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】間接排水で使用する場合は、ウォーターベストのダンパ先端と排水の受け口との間に、ダンパ開口最大寸法以上の距離を確保して下さい。設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。取付の際、本体上部分に必要以上の接着剤を塗布すると、ダンパ部に流入してダンパが動かなくなる場合があります。又、接着剤が外周部に付着してもダンパが動かなくなることがあります。空調ドレン用結露防止層付硬質塩化ビニール管は直接接続できません。 空調ドレン用結露防止層付硬質塩化ビニール管の口径と接続するウォーターベスト製品の口径を合わせて、管メーカー製の媒介継手を使用して接続して下さい。

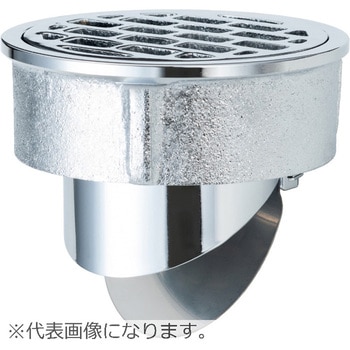

ガス管(SGP)の末端(管用ねじ)に垂直に取り付ける商品です。空調機ファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストのダンパ先端まで)を必ず確保して下さい。【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパ開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】間接排水で使用する場合は、ウォーターベストのダンパ先端と排水の受け口との間に、ダンパ開口最大寸法以上の距離を確保して下さい。KB25～KB50の本体はABS樹脂製の為、パイプレンチ・スパナなどの工具を使用しないで手締めで取り付けて下さい。設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。

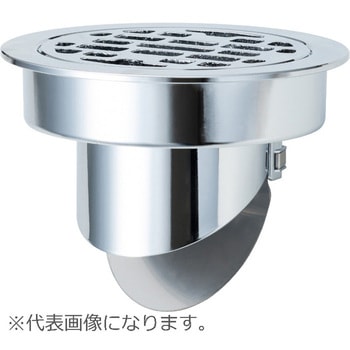

ガス管(SGP)の末端(管用ねじ)に垂直に取り付ける商品です。空調機ファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストのダンパ先端まで)を必ず確保して下さい。【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパ開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】間接排水で使用する場合は、ウォーターベストのダンパ先端と排水の受け口との間に、ダンパ開口最大寸法以上の距離を確保して下さい。KB25～KB50の本体はABS樹脂製の為、パイプレンチ・スパナなどの工具を使用しないで手締めで取り付けて下さい。設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。

ガス管(SGP)の末端(管用ねじ)に垂直に取り付ける商品です。空調機ファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストのダンパ先端まで)を必ず確保して下さい。【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパ開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】間接排水で使用する場合は、ウォーターベストのダンパ先端と排水の受け口との間に、ダンパ開口最大寸法以上の距離を確保して下さい。本体がABS樹脂製の為、パイプレンチ・スパナなどの工具を使用しないで手締めで取り付けて下さい。設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。

ダンパー取り扱い時に手指を怪我する恐れがありますので十分ご注意ください。定期的に清掃・点検を行って下さい。清掃・点検を怠ると排水が溜まって事故につながる恐れがあります。鉄ホッパーに取り付け時、配管用接着剤は使用しないで下さい。ウォーターベストが脱着できなくなります。

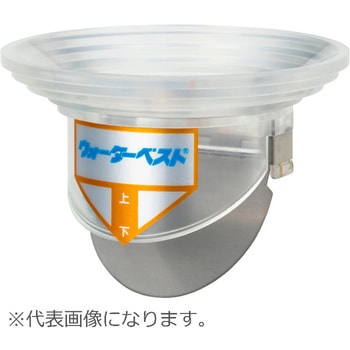

垂直に取り付け・床排水口の配管上部に乗せてコーキング剤で固定する商品です。コーキング剤を使って接続・固定して垂直に取り付けて下さい。本体表面やダンパのシャフト部にコーキング剤や接着剤が付着しないように注意してください。ダンパが動かなくなる場合があります。

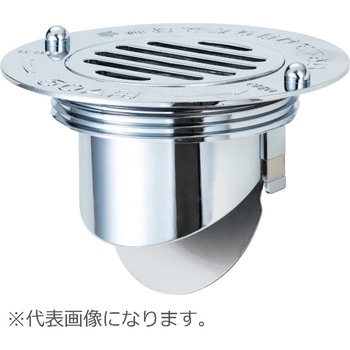

床面への立ち上がり排水管(ガス管(SGP))の末端(管用ねじ)にねじ込んで取り付ける商品です。

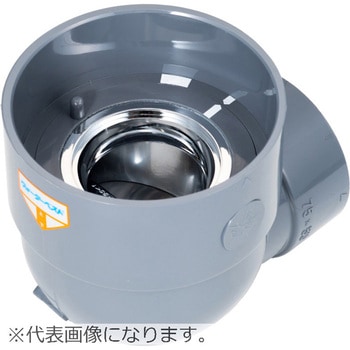

ウォーターベスト部を取り外すためのスペースを確保したうえで、設置して下さい。異径エルボを配管施工後(接着剤が乾燥してから)ウォーターベストを取り付けて下さい。ウォーターベストに接着剤が付着しないように注意して下さい。

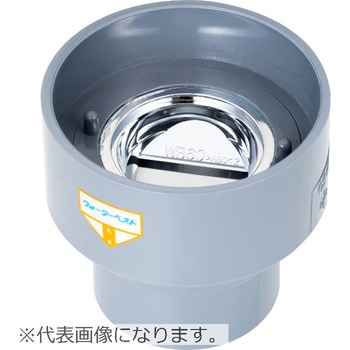

ウォーターベスト部を取り外すためのスペースを確保したうえで、設置して下さい。インクリーザを配管施工後(接着剤が乾燥してから)ウォーターベストを取り付けて下さい。ウォーターベストに接着剤が付着しないように注意して下さい。

ウォーターベスト部を取り外すためのスペースを確保したうえで、設置して下さい。インクリーザを配管施工後(接着剤が乾燥してから)ウォーターベストを取り付けて下さい。ウォーターベストに接着剤が付着しないように注意して下さい。

C面取りの絶対測定。数値管理でより正確に内蔵スプリング&固定ジョウの厚みで使用者の力加減による測定のばらつきをなくした精密測定が可能円筒形状および穴の面取りの測定誤差が少ない段差のあるワークが測定可能ボタン操作で『絶対値測定』と『比較測定』が可能固定ジョウが短いため段差のあるワークも測定可能大型デジタル表示で測定結果が一目瞭然絶対測定により、面取り寸法を数値管理可能に45°面取り測定、30°面取り測定の2機種を用意。

角度、傾斜、水平、垂直の測定が出来ます。 Calibrateスイッチによって簡単に調整ができるので、いつでも工場出荷の精度が確保できます。 水平、垂直はシグナル音をだせます。 本機を上下逆さまにしても数字や記号は自動的に見やすい上向き表示になります。 測定終了後自動的にスイッチオフになります。 乾電池の減衰を電池マークでお知らせします。

ボタンの切り替えで2通りの測定 【曲げ角度モード】板金曲げ角度をリアルタイムに表示。 【一般角度モード】通常の角度計として使用できます。 任意の位置を0°にセットし、その角度からの比較測定ができます。
