北川鉄工所の切削工具

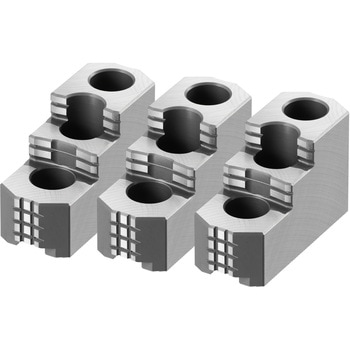

パワーチャック用ソフトジョー。 SJシリーズは従来型ソフトジョーSBシリーズのモデルチェンジ品であり、SBシリーズと完全互換性があります。

スチールボデー採用 画期的なスチールボデー、クロスガイドの採用 高剛性設計によりボデー歪を解消し、寿命の飛躍的な延びが実現しました。

北川鉄工所 スクロールチャックのソフトジョーです。

スチールボデー採用 画期的なスチールボデー、クロスガイドの採用 高剛性設計によりボデー歪を解消し、寿命の飛躍的な延びが実現しました。

スチールボデー採用 画期的なスチールボデー、クロスガイドの採用 高剛性設計によりボデー歪を解消し、寿命の飛躍的な延びが実現しました。

好評VE-Nシリーズが口金大開き!黄色いボディの超低床スチールバイス。高剛性のスチールボディ。機械の加工領域を最大限にとれる超低床型。高い口金でしっかりワークを把握。クラス最大の口金開き。メカ式増力機構で安定した締付力。浮上りを極小に抑えて安定した加工精度。標準並列仕様。

小型MCにジャストフィット!青いボディのピッタリバイス。30番クラスの小型M/Cにぴったり取付く。高剛性のスチールボディ。機械の加工領域を大きくとれる低床型。アルミジョーが標準組付け。クラス最大の口金開き。メカ式増力機構で安定した締付力。浮上りを極小に抑えて安定した加工精度。標準並列仕様。

中実のスタンダードチャック。 強力な把握力と高耐久性。 CE対応品。

JIS及びISOスピンドルに、アダプタなしで直接取り付けできるA型ショートテーパ用チャックで、その本体は軽量で継ぎ目のない高剛性ソリッドボデーです。硬爪が標準付属となっていますが、生爪も使用できます。

異形ダイカストワークも確実把握。 多種類異形のダイカストワークに対応可能クランプシステム。 ロックバルブ機構(オプション)組込み可能で、エアを切り離してもワーク保持が可能。 センタリングとコンペセイティングの切換が可能。 フェースクランプ(端面把握)が可能。 着座確認が可能な為、自動化対応可能。

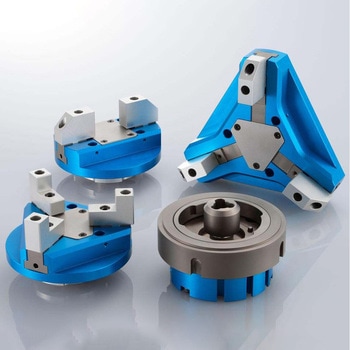

旋盤用チャックがM/C用に変身。 ワーク素材を引き込む安定把握。旋盤工程前後の荒加工用に使用すれば、同じ把握状態で省段取り。 シリンダ内蔵で導入コストダウン。別途チャック作動用シリンダが不要です。 機械標準コラム仕様で対応可能。シリンダ内蔵で全高を低く抑えました。 NC円テーブルにスムーズ搭載。

旋盤用チャックがM/C用に変身。 ワーク内径を引込把握。抜群の安定精度で仕上げ工程に最適。 シリンダ内蔵で導入コストダウン。別途チャック作動用シリンダが不要。 NC円テーブルにスムーズ搭載。ワークに合わせた最適な把握をご提案します。 機械標準コラム仕様で対応可能。シリンダ内蔵で全高を低く抑えました。 オプションジョーの使用で把握範囲拡大。

異形加工物の把握に最適。 突起物ワークも確実把握。異形ワークの飛び越し把握可能。 バルブ加工に最適なロングストロークタイプ。 CE対応品。

常識を超えるロングストローク。 ジグチャックに最適。 固定ジョーのみ交換すれば段取交換、治具代は半分で対応できます。

常識を超えるロングストローク。 異形ワークに最適。 バルブ等のワーク加工に最適です。また、ストロークが大きいことでジョーの共通化が図れます。

常識を超えるロングストローク。 飛越しの必要なワーク加工に最適です。 CE対応品。

ジョーの浮き上がり低減。次世代スタンダードチャック。 サイドウエッジ機構により、浮上がり・耐久性が約30%向上。 B-200シリーズと取付互換性有り。

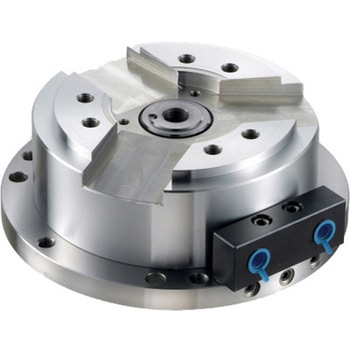

突起物ワークも確実把握。 エアシリンダを内蔵した薄型・軽量設計。 エア配管だけで取付け簡単。 バーワークやエアブローに最適の中空構造。 北川鉄工所 パワーチャックとのソフトジョー共用可能。 ロックバルブユニット使用により、配管を外して加工可能。

治具に代わる引込み型ステーショナリチャック。 高精度、高把握力で安定した切削加工が可能。 着座確認に対応できるため、自動化に対応可能。 シリンダ内蔵、低床、省スペース設計により広い加工範囲。 オプションのロックバルブユニット使用により、配管を外して加工可能。 CE対応品。

エアシリンダ内蔵。大きな貫通穴。

ワークを引込み高精度加工。 シャフト加工にも対応する中空タイプ。大きな貫通穴でシャフトワーク加工に最適。 強力な引込み作業により抜群の加工精度と広い把握領域を実現。 CE対応品。

異形ワーク素材も引込み安定把握。しっかり掴んで荒加工に最適。 異形物把握用の2爪タイプ。 PWシリーズとソフトジョーの互換性があります。

ワーク素材を引込む安定把握。しっかり掴んで荒加工に最適。 把握安定性が高く重切削が可能です。 ワークをラジアル方向へ把握し、さらに強力な引きつけ作用でチャック端面に密着させますから把握が確実で安定しており重切削が可能です。 グリス密封性が大きく向上しました。ボデーとリアボデーの合わせ面にもシールを挿入することにより封入グリースの密閉性を大きく向上させました。 長時間安定した把握力が得られます。マスタージョーが球体構造となっていますからシール性がよく長期間安定した把握力が得られます。 左右のイコライズは最大5°まで可能です。ばらつきのあるワークにも左右5°ジョーがイコライズし安定把握します。 最大テーパ20°までの把握が可能です。抜勾配のついた鋳造・鍛造品の黒皮面でもグリップピースで確実にテーパ部を把握します。 CE対応品。

スピーディーなジョー交換。ハンドル一つで素早くそしてスムーズにジョー交換が出来ます。ジョーを交換しても高精度を保つ、高性能なチャックです。 変種変量生産に最適。ジョー交換が簡単なため、変種変量生産の段取り替えが短時間で行えます。 クラス最大の貫通穴径で、使い勝手の良いチャックです。 ベースジョーおよびソフトジョーは、オプションとなります。 CE対応品。

ジョー段取りが容易。多品種少量の加工に最適。 ハンドル操作だけでジョー交換が素早く完了。 多種類のワーク加工に最適。

低コストでも引込み把握。 大きなジョーストロークでワーク搬入も容易に。 抜き勾配のある鋳物・鍛造品の把握が可能。 安定した把握精度。

ワークを引込み高精度加工。抜群の安定精度で仕上げ加工に最適。 オプションジョーの使用で把握範囲拡大。 把握安定性が高く重切削が可能です。ラジアル方向の把握と同時に強力な引きつけ作用でチャック基準面にワークを密着させ浮き上がりなく安定した重切削が可能です。 繰り返し精度は抜群です。マスタジョーのスライド面をバックアップした構造になっていますから繰り返し使用しても高精度です。 精度は長期間安定しています。洗練された構造と特殊鋼設計により、長期間安定した把握精度が保てます。 自動化にも対応でき着座確認も採用可能です。 CE対応品。

抜群の安定精度で仕上げ加工に最適。 内張り型プルロックチャック。高精度を要求されるリング加工に最適。 ワーク内径を引込み把握。 オプションジョーの使用で把握範囲拡大。 CE対応品。

3倍のストローク。突起物ワークも確実把握。 CE対応品。

異形加工物の把握に最適。角フランジ、異形物の把握に最適。 CE対応品。

5軸マシニングセンタでの荒加工に最適。 最大20kNの締付力。 ※トルクレンチ、レンチ用ソケットを別途お求めください。 最小3.5mmの掴み代で素材底部を把握し5面加工。 低床ボデイで広い加工範囲と良好な刃物の寄り付きを提供。 焼き入れボディが高い耐久性を実現。 1台で荒加工と仕上げ加工が可能。 ※オプションのコンビネーションジョー使用時。 ±0.01mmの繰り返し精度。 ※オプションのコンビネーションジョーの仕上用面でパラレルプレートを使用せずに締付時。

2爪も次世代の高精度に。把握精度は3爪のBRシリーズと同等の高精度。 ジョー成形直後の把握精度0.01mm T.I.R.以下。 ジョーの浮き上がりも小さく、安定した加工品質を実現します。 現在ご使用の北川製チャックBT200、BBT200シリーズから容易に交換が可能です。 オプションの特殊Tナット(Tnut-Plus)を使用することで、ジョー脱着後でも把握精度0.01mm T.I.R.以下。ジョーの再成形は必要ありません。 ジョーの取付再現性が非常に高いため、高価な特殊ジョーは不要です。北川鉄工所の標準ソフトジョー(SJ形)を使用でき、非常に経済的。調達も容易です。

作業性に優れたコンパクトタイプ。 チャックの把握力を定量化し、品質管理と安全性を向上します。 [小型一体型]：検出部と表示部は一体型。軽量1.3kgで、取り扱いが簡単! [ゼロ調整不要]：自動でゼロ調整されるため、直ちに測定可能! [測定値記憶機能]：必要な測定値を3点記憶でき、後での確認が可能! [節電機能]：自動電源遮断機能の使用で、節電可能! [警報メッセージ表示]：電池電圧低下、過大入力、自動ゼロ調整範囲外などのアラーム表示。

BRチャック用オプションの特殊Tナット(Tnut-Plus)を使用することで、ジョー脱着後でも把握精度0.01mm T.I.R.以下。ジョーの再成形は必要ありません。 ジョーの取付再現性が非常に高いため、高価な特殊ジョーは不要です。北川鉄工所の標準ソフトジョー(SJ形)を使用でき、非常に経済的。調達も容易です。
