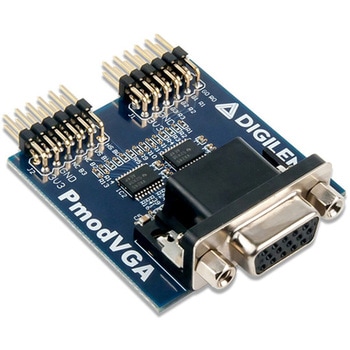

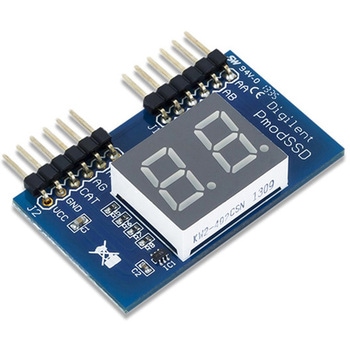

DIGILENTの理科/技術/科学工作

回路学習用のソルダレスブレッドボード。最小サイズのはんだ付けが不要のブレッドボードで、簡単に回路を構成して実験ができます。小さな回路を構築するための便利なブレッドボード。粘着性の裏地。300タイポイント端子台。50タイポイントの電源レールが2本

。Xilinx FPGA用プログラミングツール。JTAG HS3プログラミングケーブルは、XilinxのFPGAとSoC用の高速プログラミング/デバッグソリューションです。すべてのXilinxツールと互換性があり、iMPACT、ChipScope、EDK、Vivadoなどからシームレスに駆動できます。JTAG HS3は、Xilinxの2×7コネクタ、2mmプログラミングヘッダーを使用してターゲットボードに接続します。パソコンのUSBポートからJTAG HS3に電力を供給し、ターゲットボードには接続されていなくても、パソコンと接続するとDigilentのプログラミングケーブルとして認識されます。HS3には、JTAG信号バッファに供給する個別のVrefピンがあります。高速24mAの3ステートバッファにより、1.8V～5Vの信号電圧と最大30Mbpsでターゲットボードを駆動できます。なお、正常に動作させるには、VrefピンをFPGAのJTAGポートと同じ電源(VCCO_0)に接続する必要があります。プログラミング中にアクティブになる場合を除いて、JTAG HS3の信号はハイインピーダンスに保持されるため、JTAGバスを他のデバイスと共有できます。小型軽量であるため、システムボードコネクタでしっかりと固定できます。【ご注意】。※JTAG HS3は固有のプログラミングヘッダーであり、1×6 MTE Digilent JTAGコネクタとは互換性がありません。

K型熱電対で測定した温度をデジタルで出力するモジュール。K型熱電対ワイヤ用に設計された冷接点熱電対-デジタル変換モジュールです。Maxim製のMAX31855を使用し、0.25℃の分解能で14ビットで測定した温度を出力します。

。8チャンネルのアナログ電圧を測定できるRaspberry Pi用HAT。Raspberry Piをベースにしたデータ収集システム用の8チャンネルのアナログ電圧測定用拡張ボードです。12ビットの分解能と±10V、±5V、±2V、±1Vの入力範囲を持つ8つのシングルエンドアナログ入力と4つの差動アナログ入力を備え、最大サンプルレートは100kspsです。最大8個のMCC128 HATを1台のRaspberry Piにスタックすることができ、最大64チャネルのデータと320kspsの最大スループットが得られます。すべてのDAQHATには、C/C++とPythonのサンプルとオープンソースライブラリが付属しています。また、包括的なAPIとハードウェアのドキュメントも提供されています。【ご注意】。※本製品には、Raspberry Piは含まれていません。

3.3Vのロジック信号でSPI通信が可能な12ピンPmodポートと互換性のあるボードにmicroSDカードスロットを追加することができます。これにより、ホストボードはSPIインターフェースを介してmicroSDカードの読み取りと書き込みを行うことができます。ファイルシステムの制限や最大メモリサイズがないため、Pmod MicroSDを使用すると、ホストボードからアクセスして大量のデータを保存することができます。

Zynq-7010を搭載した開発プラットフォーム。XilinxのZynq-7010 All Programmable System-on-Chip(AP SoC)を搭載した開発プラットフォームです。Zynq-7000は、650MHzで動作するデュアルコアARM Cortex-A9プロセッサとFPGAを搭載したデバイスで、マイコンを使ったプログラミングとFPGAによるハードウェア回路設計を行うことができます。MIPI CSI-2互換のPcamコネクタ、HDMI入力、HDMI出力などを搭載しているので、高性能な組み込み画像処理アプリケーションに使用することができます。さらに、Pmodコネクタによりモーターコントローラやセンサ、ディスプレイなどを接続して利用することができます。なお、WebPACKバージョンを含む開発ツールVivado Design Suite Editionを無料でダウンロードできます。

16ボタンのキーパッド。16進形式(0～F)に配置された16ボタンのキーパッドです。列の行を論理的な低レベルにデジタルで駆動し、各行をデジタルで読み取ることにより、現在押されているボタンを判別します。

Analog Discoveryで音声を解析するためのアダプター。Analog Discoveryのオシロスコープ機能で音声信号を解析する際に使用するアダプターボードです。オシロスコープの入力に接続されるモノラルとモノラル/ステレオのジャックコネクタが1つずつ、その他の信号を通す2×15 MTEコネクタが1つ装備されています。

。Bluetoothによるワイヤレス通信モジュール。UARTインターフェース付き12ピンPmodポートにより、あらゆるUART対応開発ボードで使用できるワイヤレス通信モジュールです。Roving Networks社製のRN4871を採用し、Bluetooth Low Energyインターフェースを実現しています。RN4871にはオンボードのBluetoothスタックが搭載されており、UARTコマンドでBluetooth 4.Xデバイスとの接続および通信が可能です。また、RN4871は4つのGATTサービスを内蔵し、さらにデバイス情報、Airpatch、BeaconThings、UART Transparentデータストリーミングの4つのGATTサービスを内蔵しています。

320×240ピクセルのタッチ式ディスプレイモジュール。PIC32MZマイクロコントローラによりグラフィックス処理を実行できる2.8インチのタッチスクリーンディスプレイです。ディスプレイは、QVGA解像度(320×240)と2本指によるマルチタッチを備えた静電容量式タッチスクリーンです。非常に少ないコードで、洗練されたスタイリッシュなユーザーインターフェースを迅速に設計できます。タイミングに依存するタスクはファームウェアによって処理されるため、既存のプロジェクトに簡単に接続できます。ライブラリの機能には、基本的な形状とテキストの描画、microSDに保存された画像のバイナリ透明度の描画、ボタンの描画とボタンが押されたかどうかの簡単な確認、ユーザーの2本の指の状態と位置の確認などがあります。ライブラリはArduino IDEおよびXilinx SDKでサポートされており、AVRベースのArdiuno、chipKIT、Artyホストボードでテスト済みです。

生産終了製品。本製品は在庫がなくなり次第、販売を終了します。Microchip社のPIC32マイクロコントローラを搭載したArduino Unoと同じサイズのArduino互換ボードです。Arduinoシールドとも互換性があります。Arduino IDEに接続するUSBポートを備えており、USBまたは外部電源を介して電力を供給します。

Description。The Digilent Pmod I2S2 features a Cirrus CS5343 Multi-Bit Audio A/DConverter and a Cirrus CS4344 Stereo D/AConverter， each connected to 3.5mm Audio Jacks. These circuits allow a system board to transmit and receive stereo audio signals via the I2S protocol. The Pmod I2S2 supports 24-bit resolution per channel at input sample rates up to 108KHz.。Features。Stereo 24-bit A/Dand D/Aconverters for I2S audio input and output。Standard 1/8"(3.5mm)stereo audio jacks。Optional automatic serial clock generation for audio input。12-pin Pmod Port with two I2S interfaces。Follows the DigilentPmod Interface Specification 1.2。Product Compliance：。〇HTC：8473301180。〇ECCN：EAR99。What's Included。Pmod I2S2。Custom anti-static Pmod packaging

IXYS製のCPC1908Jを搭載したソリッドステートリレーです。GPIOピンによって制御されるスイッチを使用し、最大48Vをブロックし、最大6A(rms)の連続電流を切り替える定格です。

アナログ・デバイセズのAD5541Aを搭載した16ビットのD/Aコンバータモジュールです。AD5541Aは、シングルの16ビット、シリアル入力、バッファなし電圧出力のD/Aコンバータで、単電源の2.7V～5.5Vで動作します。

Description。The Cmod， or Carrier Module， family of products is designed to offer quick， simple， and flexible integration of an FPGA into circuit design， prototyping， and learning/hobby projects.The Digilent Cmod S7 is a small， 48-pin DIP form factor board， populated with 36 pins， built around a Xilinx Spartan-7 FPGA that brings FPGA power and prototyping to a solderless breadboard.The board includes a Quad-SPI flash for programming， as well as a USB-JTAG programming circuit and USB-UART bridge. The Cmod S7 also features a clock source， Pmod port， and onboard I/O with LEDs and pushbuttons. There are 32 FPGA I/O signals， 2 FPGA analog input signals， an external power input rail， and ground that are routed to 100-mil-spaced through-hole pins， making the Cmod S7 compatible with solderless breadboards. This form factor makes the Cmod S7 a great option for flexible and affordable prototyping， or learning FPGA and digital logic circuits. At just .7 by 3.05， it can also be loaded in a standard socket and used in embedded systems.The Spartan-7 FPGA on the Cmod S7 fits performance into a small form-factor packaging. With the MicroBlaze Soft Processor Core from Xilinx， you can create embedded applications with a variety of peripherals， memory， and interfaces.If your design requires transceiver lines or more FPGA resources， we recommend the higher-performance Cmod A7， featuring an Artix-7 FPGA.Guides and demos are available to help users get started quickly with the Cmod S7. These can be found through the Support Materials tab.。Features。Xilinx Spartan-7 FPGA(XC7S25-1CSGA225C)。〇3，650 slices containing four 6-input LUTs and 8 flip-flops。〇1，620 Kbits of fast block RAM。〇Three clock management tile， each with a phase-locked loop and mixed-mode clock manager。〇80 DSP slices。〇Internal clock speeds exceeding 450 MHz。〇On-chip analog-to-digital converter(XADC)。〇Programmable over JTAG and Quad-SPI Flash。Memory。〇4 MBQuad-SPI Flash。Power。〇Powered from USB or 5V external supply connected to DIP pin 24(micro USB cable NOT included)。USB。〇USB-JTAG programming circuitry。〇USB-UART bridge。Push-buttons and LEDs。〇2 Buttons。〇4 LEDs。〇1 RGB LED。Expansion Connectors。〇1 Pmod connector。8 total FPGA I/O。〇48-pin DIP form-factor headers。36 populated pins。■32 total FPGA I/O。■2 Single-ended 0-3.3V analog inputs to XADC。Product Compliance：。〇HTC：8473301180。〇ECCN：EAR99。What's Included。Cmod S7 Module。Custom Digilent cardboard box with protective foam

Microchip製のトランシーバを内蔵したCANコントローラーMCP25625を搭載したCAN2.0Bコントローラーモジュールです。MCP25625は、CANバスに直接接続し1Mbpsでデータ転送を行います。低静止電流で電磁両立性や静電放電に関する自動車に要求される要件を満たします。

Analog Discoveryをカーブトレーサーとして使用するためのアダプター。トランジスタテスターをAnalog Discoveryに接続することで、従来のカーブトレーサー測定器と同様に、ダイオードやNPN/PNPトランジスタ、P型/N型FETなどのデバイスの特性曲線を描くことができます。しかし、従来のカーブトレーサー機器とは異なり、WaveFormsがコンピュータ上で動作するため、ボタンをクリックするだけで測定値やスクリーンショットなどをすぐに取得できます。これは実験レポートを作成するのに非常に便利で、ディスプレイの写真で確認するよりもはるかに正確です。アダプターには2×15メスコネクターが搭載されており、Analog Discoveryに直接差し込むことができます。部品やリード線は、トランジスタテスターの端子台を介して取り付けることができます。

DigilentのFPGA開発ボードやSoC開発ボード用のカメラモジュール。Omnivision製の5MピクセルカラーイメージセンサーOV5640を搭載した5Mピクセルのカラーカメラモジュールです。OV5640には、自動ホワイトバランス、自動黒レベルキャリブレーション、彩度、色相、ガンマ、シャープネスを調整するためのコントロールなど、画質を向上させるさまざまな内部処理機能があります。画像データは、デュアルレーンMIPI CSI-2インターフェースで転送します。このインターフェースは、1080p(30フレーム/秒)や720p(60フレーム/秒)などの一般的なビデオストリーミングフォーマットをサポートするのに十分なデータ帯域幅を提供します。このモジュールは、Raspberry Piのコネクタと互換性のある15ピンフラットフレキシブルケーブルを用いてFPGA開発ボードと接続します。Zybo Z7やGenesys ZUには、Pcam 5Cと直接接続できるポートが用意されています。また、最大4台のPcam 5Cに接続できるFMC Pcamアダプタも用意されています。

SYZYGY準拠のD/A変換拡張モジュール。SYZYGY規格に対応したD/A変換モジュールです。SYZYGYは、Pmodよりも高速/広帯域幅のデジタルインターフェースで、FMCよりも小さく低コストのフォームファクタです。Zmod D/A変換モジュールは、最大100MS/sのサンプルレートで14ビットの分解能で2つの±5V信号を同時に生成することができます。アナログ出力は、SMAケーブルを使用して外部回路に接続します。Eclypse Z7やGenesys ZUなどに搭載

アナログ・デバイセズの±0.25℃精度の16ビットI2C温度センサーADT7420を搭載した温度センサーモジュールです。I2Cインターフェースを介して、0.0078℃の分解能の16ビットデータを出力できます。
