32ページ目: クランピング位置決め部品
位置決め部品とは工業ロボットや製作機械を治具に設定する際に使用する部品。狭い場所でのワークに適したものやキー溝加工が必要がないものなどさまざまな状況を想定した部品が多いです。また、位置決めだけでなく、固定を同時に行えるものもあります。基本的にはプレート型や丸型といった位置決めを行う部品、位置決めした工業製作機器を止めるボルトが、位置決め部品に分けられることが多いです。また、サイド操作ができる延長工具、クリップチェーンなども含まれます。
固定式スロット・テノン/サイズ14-18Roemheld Halder(ロームヘルド・ハルダー)￥5,598税込￥6,158
1個
18日以内出荷
材質スチール/浸炭焼入れ/黒染/研磨適合ねじM6×10(ISO 4762)RoHS指令(10物質対応)対応
固定式スロット・テノン/サイズ10、12Roemheld Halder(ロームヘルド・ハルダー)￥5,698～税込￥6,268～
1個
18日以内出荷
材質スチール/浸炭焼入れ/黒染/研磨適合ねじM6×10(ISO 4762)RoHS指令(10物質対応)対応
ドライブ・ブロック、DIN2079/スピンドルヘッドNo.30から50用C型Roemheld Halder(ロームヘルド・ハルダー)￥4,498～税込￥4,948～
1個
18日以内出荷
材質焼入れ鋼/浸炭焼入れ/黒染/研磨形状CRoHS指令(10物質対応)対応
ドライブ・ブロック、DIN2079/スピンドルヘッドNo.60用B型Roemheld Halder(ロームヘルド・ハルダー)￥7,398税込￥8,138
1個
18日以内出荷
材質焼入れ鋼/浸炭焼入れ/黒染/研磨形状B質量(g)140適合ねじM12×25(ISO 4762)寸法h(mm)25寸法g(mm)12.3寸法k(mm)45.5RoHS指令(10物質対応)対応寸法d7(mm)13寸法d8(mm)19ヘッドNo.【スピンドル】60
ドライブ・ブロック、DIN2079/スピンドルヘッドNo.30から60用A型Roemheld Halder(ロームヘルド・ハルダー)￥2,698～税込￥2,968～
1個
18日以内出荷
材質焼入れ鋼/浸炭焼入れ/黒染/研磨形状ARoHS指令(10物質対応)対応

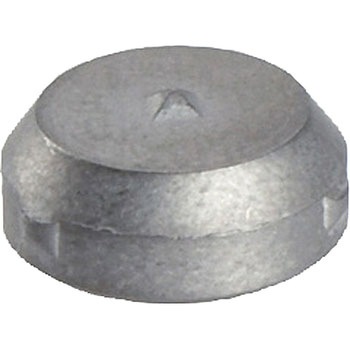

ハードメタル・インサート/ポイント付Roemheld Halder(ロームヘルド・ハルダー)￥2,698～税込￥2,968～
1個
18日以内出荷
材質インサート：硬質合金(ポイント付)寸法h1(mm)5.8寸法h2(mm)5RoHS指令(10物質対応)対応
ハードメタル・インサート/セレーション付Roemheld Halder(ロームヘルド・ハルダー)￥2,398～税込￥2,638～
1個
18日以内出荷
材質インサート：硬質合金(セレーション付)寸法h1(mm)5RoHS指令(10物質対応)対応
ハードメタル・インサート、前面から固定するタイプRoemheld Halder(ロームヘルド・ハルダー)￥8,798～税込￥9,678～
1個
18日以内出荷
材質インサート：硬質合金(セレーション付)、本体：熱処理鋼/熱処理/リン酸塩処理寸法t(mm)3寸法l(mm)13適合ねじM4寸法d2(mm)4.5寸法d4(mm)7.5RoHS指令(10物質対応)対応
ハードメタル・インサート、圧入用ホルダー付/ポイント付Roemheld Halder(ロームヘルド・ハルダー)￥5,598～税込￥6,158～
1個
18日以内出荷
材質インサート：硬質合金(ポイント付)、本体：熱処理鋼/熱処理/リン酸塩処理RoHS指令(10物質対応)対応
ハードメタル・インサート、圧入用ホルダー付/セレーション付Roemheld Halder(ロームヘルド・ハルダー)￥5,598～税込￥6,158～
1個
18日以内出荷
材質インサート：硬質合金(セレーション付)、本体：熱処理鋼/熱処理/リン酸塩処理RoHS指令(10物質対応)対応
グリッパー丸形・角形、歯付ハードメタル・インサート付/角型Roemheld Halder(ロームヘルド・ハルダー)￥7,998税込￥8,798
1個
18日以内出荷
材質本体：工具鋼/黒染、歯形インサート：硬質合金プレート/ろう付け寸法d2M5寸法l2(mm)10.3寸法t(mm)3RoHS指令(10物質対応)対応
グリッパー丸形・角形、歯付ハードメタル・インサート付/丸型Roemheld Halder(ロームヘルド・ハルダー)￥5,698～税込￥6,268～
1個
18日以内出荷
材質本体：工具鋼/黒染、歯形インサート：硬質合金プレート/ろう付け寸法h2(mm)4.75RoHS指令(10物質対応)対応
スラスト・パッド、プラスティックRoemheld Halder(ロームヘルド・ハルダー)￥199～税込￥219～
1個
18日以内出荷
温度範囲(℃)-30～80材質POM/黒(つや消し)静耐荷重(kN)3.5RoHS指令(10物質対応)対応
スラスト・パッド、DIN6311及び薄型/薄形、座面の大きいタイプリテーナーリング付Roemheld Halder(ロームヘルド・ハルダー)￥839～税込￥923～
1個
18日以内出荷
材質スチール/浸炭焼入れ/黒染/リテーナーリング組込み形状SRoHS指令(10物質対応)対応
スラスト・パッド、DIN6311及び薄型/DIN6311S型、リテーナーリング付Roemheld Halder(ロームヘルド・ハルダー)￥399～税込￥439～
1個
6日以内出荷から18日以内出荷
材質スチール/浸炭焼入れ/黒染/リテーナーリング組込み形状SRoHS指令(10物質対応)対応
マルチストッパースーパーツール￥21,980税込￥24,178
1個
3日以内出荷
ガイドボルトが50mmの範囲でアジャストができます。
ガイド部の旋回ボルトを緩めると180°のスイングができ、任意のところで固定できます。
ボデーの固定ボルトを緩めてガイド部を90°横向きに取付けて使用することができます。
寸法A(mm)150寸法D(mm)30寸法E(mm)60寸法B(mm)90寸法C(mm)23
Tナット・スタッドセットスーパーツール￥16,980～税込￥18,678～
1個
3日以内出荷
Tスロットナット・フランジナット・カップリングナット・スタッドボルトのセット
用途クランピング用ボルト・ナットのセット
ねじ付きワーク・サポート(ばね力で接触)Roemheld Halder(ロームヘルド・ハルダー)￥43,980～税込￥48,378～
1個
3日以内出荷
ワークとロッドがばね力で接触し、その高さを油圧で保持します。本体は埋め込みタイプです。治具の狭い場所にも取付可能です。ワークを下側からサポートします。ワークを変形させずに加工時の振動を吸収します。
用途加工時のワークの振動・変形を防ぐサポートに。材質スチールストローク(mm)8質量(kg)0.25締付トルク(N・m)(取付時)60
ねじ付きワーク・サポート(空気圧で接触)Roemheld Halder(ロームヘルド・ハルダー)￥47,980～税込￥52,778～
1個
3日以内出荷
ワークとロッドが空気圧で接触し、その高さを油圧で保持します。空気圧を調節することにより、ワークとの接触力を変更できます。本体は埋め込みタイプです。治具の狭い場所にも取付可能です。ワークを下側からサポートします。ワークを変形させずに加工時の振動を吸収します。
用途加工時のワークの振動・変形を防ぐサポートに。材質スチールストローク(mm)8質量(kg)0.25締付トルク(N・m)(取付時)60
ねじ付きクランプ・シリンダー(油圧式)ロッド延長・最小リーク仕様Roemheld Halder(ロームヘルド・ハルダー)￥15,980～税込￥17,578～
1個
3日以内出荷から20日以内出荷
本体は埋め込みタイプです。治具の狭い場所にも取付可能です。オイル漏れ対策済みのため、動作回数の多い治具に使用可能です。
用途ワークの固定、位置決めに。クランプ力(kN)(10MPa時)0.5材質ピストン部：焼き入れ鋼、焼き入れ シリンダー本体：快削鋼、黒染めねじ寸法M12×1.5締付トルク(N・m)(取付時)10ピストン径(Φmm)8
ねじ付きクランプ・シリンダー(油圧式)揺動パッド付Roemheld Halder(ロームヘルド・ハルダー)￥25,980～税込￥28,578～
1個
3日以内出荷
本体は埋め込みタイプです。治具の狭い場所にも取付可能です。
用途ワークの固定、位置決めに。材質ピストン：焼き入れ鋼、焼き入れ シリンダー本体：快削鋼、黒染め
ねじ付きワーク・サポート(油圧とばね力で接触)Roemheld Halder(ロームヘルド・ハルダー)￥59,980～税込￥65,978～
1個
3日以内出荷
ワークとロッドが油圧とばね力で接触し、その高さを油圧で保持します。本体は埋め込みタイプです。治具の狭い場所にも取付可能です。ワークを下側からサポートします。ワークを変形させずに加工時の振動を吸収します。
用途加工時のワークの振動・変形を防ぐサポートに。材質スチール質量(kg)0.25締付トルク(N・m)(取付時)60
ねじ付きクランプ・シリンダー(油圧式)最小リーク仕様Roemheld Halder(ロームヘルド・ハルダー)￥14,980～税込￥16,478～
1個
3日以内出荷から14日以内出荷
本体は埋め込みタイプです。治具の狭い場所にも取付可能です。オイル漏れ対策済みのため、動作回数の多い治具に使用可能です。
用途ワークの固定、位置決めに。締付力(kN)0.5/2.5クランプ力(kN)(10MPa時)0.5材質ピストン部：焼き入れ鋼、焼き入れ シリンダー本体：快削鋼、黒染めねじ寸法M12×1.5締付トルク(N・m)(取付時)10ピストン径(Φmm)8
ねじ付きクランプ・シリンダー(油圧式)Roemheld Halder(ロームヘルド・ハルダー)￥12,980～税込￥14,278～
1個
3日以内出荷から14日以内出荷
本体は埋め込みタイプです。治具の狭い場所にも取付可能です。
用途ワークの固定、位置決めに。
ねじ付きクランプ・シリンダー(油圧式)ロッド延長仕様Roemheld Halder(ロームヘルド・ハルダー)￥13,980～税込￥15,378～
1個
3日以内出荷から15日以内出荷
本体は埋め込みタイプです。治具の狭い場所にも取付可能です。
用途ワークの固定、位置決めに。クランプ力(kN)(50MPa時)2.5材質ピストン部：焼き入れ鋼、焼き入れ シリンダー本体：快削鋼、黒染めねじ寸法M12×1.5締付トルク(N・m)(取付時)10ピストン径(Φmm)8
工具セットイマオコーポレーション￥11,980税込￥13,178
1個
5日以内出荷
クランピングユニットSCS5AX、SCS3AX用。
ワークのセットに。
適合品番クランピングユニットSCS5AX、SCS3AX用。
大型機用サイドクランプニューストロング販売￥46,980税込￥51,678
1個
翌々日出荷
付属品クランプボルト(CBA-18120)×1本材質本体：鋳鉄(FC300)、クランプボルト：スチール(S45C)幅(mm)49質量(kg)5.4高さ(mm)230奥行(mm)99ボルト径M18
グースネッククランプ 使用ボルト M12ニューストロング販売￥7,998税込￥8,798
1個
当日出荷
加工物をクランプした時、ナットの締め付け位置が低くなります。クランプがZ型になっており締め付けナットが飛び出しません。クランプがZ型でセットボルト穴が長い為、調整に余裕があります。
用途マシニングセンター、フライス盤、ボール盤に。トラスコ品番827-9328セット内容単品材質スチール(S45C)黒染仕上げ、焼き入れ(HRC32～38)質量(kg)0.52018年トラスコ掲載ページ1 1097
MC用4面ジグブロック バリュータイプスーパーツール￥239,800～税込￥263,780～
1台
3日以内出荷
軽量、低価格タイプです。下面及びエッジロケーター部機械仕上げです。タップ穴などの加工ができます。ブロック天面蓋付です。
用途横型マシニングセンタ用治具ベースに。材質鋳鉄(FC300)、焼鈍、機械仕上げ2018年トラスコ掲載ページ1 1073
MC用2面ジグブロック バリュータイプスーパーツール￥249,800～税込￥274,780～
1台
3日以内出荷
軽量、低価格タイプです。下面及びエッジロケーター部機械仕上げです。タップ穴などの加工ができます。ブロック天面蓋付です。
用途横型マシニングセンタ用治具ベースに。材質鋳鉄(FC300)、焼鈍、機械仕上げ2018年トラスコ掲載ページ1 1073
長穴スライドロックイマオコーポレーション￥5,598税込￥6,158
1個
当日出荷
鋼材にスライド荷重が加わると、シャフトがクサビ角のスペースに押し込まれ、鋼材の動きをロックします。
用途コンベアガイドの調整。材質(本体)亜鉛ダイカスト材質(ノブ)ポリアミド(ガラス繊維強化)表面処理(本体)クロムメッキタイプ樹脂ノブ、オレンジ材質(クサビ)ステンレス鋼材質(シャフト)ステンレス鋼材質(プランジャー)ポリアセタール質量(g)802018年トラスコ掲載ページ2 0372
受ネジ M14ニューストロング販売￥1,598税込￥1,758
1個
翌々日出荷
広範囲で使用出来ます。
用途締結作業に部品に仕様クランプ用治具トラスコ品番828-1729セット内容単品材質材質：S45C厚さ(mm)9全長(mm)65質量(g)100ねじ長さ(mm)56外径(Φmm)30ねじ寸法M14
