3ページ目: 固定用ケーブル
RoHS
周囲温度の上昇に強く、安全に使用可能。周囲温度の上昇により、KIVやHKIVが使用できなくなる環境でもネツタフ115は使用することが可能。
直流750V対応。丈夫で使いやすい箱梱包(0.75SQ～5.5SQ)
種類電力ケーブル
試験電圧(V/1分)3000
導体はスズメッキ軟銅線を使用しており、腐食による接続不良等を防止できます。また全線心識別を行なっている為作業性が容易。スズメッキ軟銅編組しゃへいとAL/PETテープを施しノイズ対策になっています。ULVW-1(垂直難燃試験)に合格。シースは耐油、耐熱性に考慮しています。
用途工場内における各種生産設備の自動制御や集中監視システム等の配線、またはオフィスにおけるPCシステムの回路に使用。
種類制御・計装ケーブル
色黒
RoHS指令(10物質対応)対応
JIS 認定品(JIS マーク表示)
可とう性は、従来ケーブルと同等です。
耐寒性は-50℃です。
定格電圧(V)600
定格温度(℃)90
JIS認定品(JISマーク表示)
制御用ケーブルは、発変電所や各種プラント内の制御回路に使用され、サイズ的には、1.25mm2、2mm2が最も多く用いられています。
また線心数は、30線心程度が一般的であるが計装用として最近線心を対よりして使用する場合もあります。
備考一般用
材質(シース)ビニル
材質(絶縁体)ビニル
導体最高許容温度(℃)60
遮蔽銅テープ
UL・CSA規格共用です。UL：VW-1 CSA：FT1/FT2 垂直難燃試験 -F- 合格品
用途電気・電子機器の内部配線等に使用。
定格電圧(V)600
加工スパイラルマーキング/ツイスト/ボビン/パック
難燃性VW-1
標準条長(m)305
認定番号E192340
定格温度(℃)105
耐電圧(V/min)2000
最小絶縁抵抗20℃(MΩ-km)50
導体に細線導体を使用。
絶縁体に高柔軟性耐熱PVCを使用。
UL VW-1，cUL FT1の難燃対応。
用途供給電源用電線として使用可能(CSA規格上では供給電源用電線として使用不可)。
柔軟性に優れており狭小箇所での配線に最適。
工作機械等の中低速可動のケーブルベア配線にも使用可。
種類産業機械用ケーブル
芯数(C)1
定格温度(℃)105
定格電圧(V)600
絶縁体に耐熱性材料を使用。耐油耐熱難燃柔軟性ビニールシース材を使用。シース材料はABS、PS樹脂に対して非移行性。耐候性、耐光性、耐薬品性、耐水性、耐摩耗性に優れております。RoHS対応品。
用途電子機器、端末機器、計測機器等の小勢力回路に使用。
UL規格対応品
種類FA用ケーブル
シース色黒
色黒
定格電圧(V)150
RoHS指令(10物質対応)対応
UL・cUL規格ケーブル、耐ノイズ性、柔軟性、耐油性
用途工作機械の制御回路への配線、油環境下での配線、耐ノイズ性要求箇所への配線
種類制御・計装ケーブル
導体外径(Φmm)0.85
色黒
タイプ線心対より
公称断面積(mm2)0.5
絶縁抵抗20℃(MΩ-km)50以上
定格温度(℃)80
定格電圧(V)150
導体抵抗(Ω/km)(20℃)34.3以下
RoHS指令(10物質対応)対応
UL、ULリステッド、CEに対応
耐油、耐熱、難燃、耐紫外線、耐薬品性
柔軟
用途FA向け固定用制御、信号ケーブル
シース色黒(艶消し)
材質(導体)すずめっき銅撚線
材質(絶縁体)SR-PVC(セミリジットポリ塩化ビニル)
材質(シース)PVC(ポリ塩化ビニル)
シールド有(すずめっき銅編組)
適合規格RoHS、REACH、【UL758】UL AWM Style2464(300V/80℃/VW-1)、【CSA C22.2 No.210】cUL AWM Ⅰ/Ⅱ A/B(300V/80℃/FT1)、【UL444】UL CMG(300V/90℃/FT4)
RoHS指令(10物質対応)対応
種類難燃ケーブル
仕様警報用ポリエチレン絶縁ケーブルの規格では、その用途により＜屋内専用＞と＜一般用＞の2種類に区分されます。
絶縁抵抗(MΩ/km)1000以上
耐電圧(V/min)350
純ニッケル線の上にガラス横巻・編組を施した中高温の耐熱電線です。最高使用温度は300℃で耐熱性と低コストの両方を備えています。
用途電気炉、高温炉、その他、高温雰囲気下での各種電気機器内の配線 等
絶縁抵抗20℃(MΩ-km)0.1以上
RoHS指令(10物質対応)対応
耐電圧(V/min)AC1000
マルチ認証・MTW認証取得(リステッド)・優れた耐熱性・難燃性・耐油性
用途半導体製造装置、工作機械など産業装置内配線、アース線として
仕様曲げ半径：2D
適合規格電気用品安全法(電気用品)・UL1063(UL MTW)・UL758(UL AWM)・CSA C22.2 No210(cUL AWM)・EN 50525-2-31(TUV CEマーキング)・BS EN 50525-2-31(TUV UKCAマーキング)
材質(シース)高柔軟性耐熱ビニル
芯数1芯
難燃性1JIS C 3005 2VW-1 3FT-1 4EN50265-2-1
導体軟銅撚り線
定格温度(℃)電気用品：75 UL MTW：90 UL AWM：105 CSA AWM：105 TUV CEマーキング：70 TUV UKCAマーキング：70
RoHS指令(10物質対応)対応
関連資料(0.19MB) (1.07MB)
耐熱性、耐油性、柔軟性に優れています。
用途制御装置、工作機械などの信号ラインに使用できます。
適合規格ULリスティング ULレコグナイズド Cul
定格電圧(V)300
材質(シース)耐油・耐熱ポリ塩化ビニル
材質(絶縁体)耐熱ポリ塩化ビニル
シース色黒
定格温度(℃)UL PLCC:90 UL AWM:80 cUL AWM:80
RoHS指令(10物質対応)対応
耐熱性、耐油性、柔軟性に優れています。
用途制御装置、工作機械などの信号ラインに使用できます。
適合規格ULリスティング ULレコグナイズド Cul
定格電圧(V)150
材質(シース)耐熱ポリ塩化ビニル
材質(絶縁体)耐熱ポリ塩化ビニル
シールド編組シールド
シース色黒
定格温度(℃)UL PLCC:90 UL AWM:80 cUL AWM:80
RoHS指令(10物質対応)対応

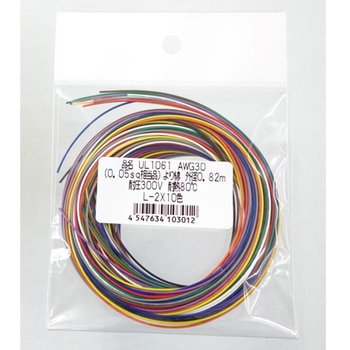

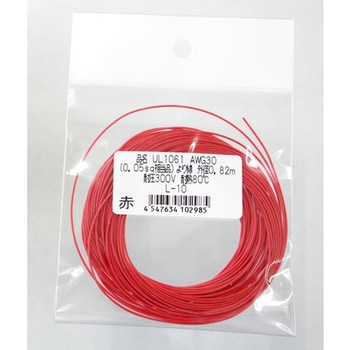

導体に錫メッキ軟銅線 絶縁体は強度に強い半硬質ビニル
仕様●サイズ：AWG30●色：赤/橙/黄/緑/青/紫/茶/黒/灰/白●長さ：2m×10色●外径：0.82mm●耐熱：+80℃●耐圧：300V
アズワン品番67-0416-61
1袋
￥1,198
税込￥1,318
当日出荷
一般ビニル線(IV)より耐熱性が優れています。
IVより許容電流が高く取れます。
600Vクラスの電気工作物用配線材としてポピュラーなものです。
用途一般ビニル線(IV)より耐熱性の要る一般電気工作物及び電気機器用配線。建築物内配線。制御盤内配線。
規格JIS C 3317
仕様書番号HST-SS10-4001(RoHS 2002/95/EC適合品)
導体最高許容温度(℃)75
RoHS指令(10物質対応)対応
難燃性ポリフレックス電線(MLFC)の環境配慮型(エコグリーン)です。
用途配電盤、制御盤などの内部配線、モーター用口出線、車両の電気配線(日本鉄道車両工業会規格 JRIS J1041『HF-WL1』とそて使用いただけます。)
定格電圧(V)600
色(絶縁体)黒
定格温度(℃)110
RoHS指令(10物質対応)対応
耐電圧(V/min)AC2200
仕様熱電対タイプ = Tコア数 = 2長さ = 100m最小使用温度 = -75℃最大使用温度 = +260℃遮蔽/非遮蔽 = 非遮蔽コアストランド = 1 / 0.2 mm断熱材 = PFAケーブル形状 = マルチコアストランド数 = 1ストランド径 = 0.2 mmスタンダード メット = IEC584-3， RoHS対応PFA絶縁ツイストペア延長ケーブル. シングルペアの単線又はより線導体 PFA押出構造で同等のPTFE製品より作業が容易 精度を最適にする公差等級1 IECカラーコード採用 温度定格 -75 → +250℃
RoHS指令(10物質対応)対応
1リール(100m)
￥16,980
税込￥18,678
当日出荷
仕様熱電対タイプ = Kコア数 = 1長さ = 25m最小使用温度 = -75℃最大使用温度 = +250℃遮蔽/非遮蔽 = 非遮蔽コアストランド = 1 / 0.2 mm断熱材 = PTFEケーブル形状 = 2本ツイストストランド数 = 1ストランド径 = 0.2 mmスタンダード メット = BS4937 Part 30 1993 IEC584-3， RoHS対応BS4937 Part 30 1993 (IEC584-3準拠). PTFE絶縁細ワイヤ. 特長と利点. PTFE絶縁の細ワイヤで、特に細ワイヤ溶接機(品番 ； 363-0351 363-0351 )で使用するのに適しています。 柔軟な熱電対をすばやく簡単に作成するのに最適 フラットペア、2本ツイストの単線導体 クラス1の許容差
RoHS指令(10物質対応)対応
1個
￥9,798
税込￥10,778
当日出荷
4芯構造により放射ノイズを低減します。誘電率の低いポリエチレンを絶縁体に採用し、優れた周波数特性を確保しています。シースには曲げやネジレにもくせのつかない高性能PVCを採用しています。
色灰
種類産業機械用ケーブル
芯数(C)4
材質(シース)PVC
材質(絶縁体)ポリエチレン
色(絶縁体)赤・赤クリア・白・白クリア
耐電圧(V/min)AC500
JIS認定品(JISマーク表示)
制御用ケーブルは、発変電所や各種プラント内の制御回路に使用され、サイズ的には、1.25mm2、2mm2が最も多く用いられています。
また線心数は、30線心程度が一般的であるが計装用として最近線心を対よりして使用する場合もあります。
備考一般用
材質(シース)ビニル
材質(絶縁体)ビニル
導体最高許容温度(℃)60
シリコーンゴム電線を撚り合わせた上に、シリコーンゴムで外被を施した機器内用600V 以下のシリコーンゴム多芯ケーブルです。耐熱性、可とう性に優れた最高使用温度180℃の耐熱電線で、標準在庫品のSRCT-2 は外被に強化シリコーンゴムを使用している為、機械的強度にも優れています。
用途発電機、電動機、電気炉、その他、高温雰囲気下での各種電気機器内の配線 等
絶縁体厚さ(mm)1.1
RoHS指令(10物質対応)対応
耐電圧(V/min)AC3000
UL規格 フッ素樹脂(FEP)電線で-60℃～200℃まで適用可能。耐油 耐寒性 柔軟性 機械特性に優れています。
用途コンピュータ 計測 制御 電気機器の内部配線に最適です。
規格UL758 AWM STYLE 1330
定格電圧(V)600
材質(絶縁体)フッ素樹脂FEP
難燃性VW-1
定格温度(℃)200
RoHS指令(10物質対応)対応
1、耐油性。2、耐候性。3、耐水性。4、耐摩耗性
用途移動用電気機器電源用
定格電圧(V)600
定格温度(℃)80
RoHS指令(10物質対応)対応
JCS3501適合品消防庁告示第11号適合品耐熱性に優れた架橋ポリエチレンを耐熱層兼絶縁体として被覆しているため、導体の剥き出しが容易カラーコード方式により芯線の識別が容易なため、施工能率がアップ仕上外径が細く、取り扱いが簡単環境に優しい鉛フリービニルを使用
用途耐熱性能を要求される小勢力回路にご使用いただけます
絶縁体標準厚さ(mm)0.3
シース標準厚さ(mm)0.9
シース色灰色
耐電圧AC1000V/min
絶縁抵抗1000MΩ/km以上
APKシース色は全て灰になります。
EM-APKシース色は全て黒になります。
メーカー耐熱電線は全て丸型になります。
耐熱ケーブルの接続にはメーカーカプロンテープをご利用下さい。
用途小勢力回路用耐熱電線
規格HP(JCS3501号、消防庁告示第11号)
電圧(V)規格：60
RoHS指令(10物質対応)対応
仕様極数 = 20ピッチ = 1.27mmAWG米国ワイヤゲージ規格 = 28リール長さ = 5m幅 = 25.4 mmケーブル形状 = リボンシース色 = グレー許容電圧 = 300 V遮蔽/非遮蔽 = 非遮蔽導体ストランドタイプ = スタンダードストランド数 = 7動作温度 Min = -20℃動作温度 Max = +105℃特性インピーダンス = 105 Ωこれらのケーブルは、電源ケーブルや機器の主電源への直接接続用ケーブルとして考慮されているわけではありません。. IDCリボンケーブル. 一般的に入手可能なすべてのIDCコネクタとの併用向きです。グレーのPVCフィルム層間にラミネート加工されたより線のパラレルスズめっき銅線導体で構成され、Speedbloc(R)圧接コネクタでの使用に適したフラットリボンケーブルです。 導体間ピッチは0.05インチ(1.27 mm) 一端には第1導体を示す赤マーカ 導体間を裂いて複数に分割可能 配列及び導体間の間隔を正確なものにするラミネートはコネクタ付きアセンブリに不可欠です。各導体は36 awg (0.13 mm径)の7ストランドで構成され、全体で28 awg (0.08 mm 2 )に相当します。 UL規格2651に準拠
RoHS指令(10物質対応)対応
1リール(5m)
￥2,698
税込￥2,968
当日出荷
仕様断面積 = 0.397 mm2ワイヤのスタイル = BS EN13602外径 = 0.71mm長さ = 50.9m導体材質 = スズめっき軟銅タイプ = すずめっき銅ワイヤBSEN 13602:2002 C101.0. 仕様に記載してある、許容電流値の値はヒューズワイヤーとして使用した場合の電流値です。. すずめっき銅ワイヤ. プラスチックリールに巻かれたスズめっき軟銅線です。BS4109に準拠再配線可能なヒューズリンク、ショートリンクなどに使用するのに最適. 特長と利点. 200 gのリール. 追加のSWGサイズ. ； 390-527 390-527 : 14 SWG ； 390-549 390-549 : 25 SWG ； 390-555 390-555 : 29 SWG ； 390-561 390-561 : 35 SWG
RoHS指令(10物質対応)対応
1個
￥2,298
税込￥2,528
当日出荷
カスタマイズ可
耐熱、耐寒性の優れた600V単身電線です。
電気用品安全法に適合しています。(0.3mm2と0.5mm2は除く)
種類産業機械用ケーブル
芯数(C)1
導体外径(Φmm)約0.72/約0.9/約1.1/約1.5/約1.8/約2.5
サイズ(mm2)0.3、0.5、0.75、1.25、2、3.5
絶縁体外径(mm)1.52/1.7/1.9/2.3/2.6/3.3
概算質量(kg/km)6、8.3、11.4、12、25、44
許容電流(A)(30℃)12、16、21、30、40、60
材質(導体)すずめっき軟銅線
材質(絶縁体)FEP樹脂
絶縁体厚さ(mm)0.4
絶縁抵抗20℃(MΩ-km)サイズ0.3～0.75mm2：2500、サイズ1.25mm2：2000、サイズ2～3.5mm2：1500
耐電圧(V/min)(水中・AC)1500
定格温度(℃)200
定格電圧(V)600
導体構成(本/mm)12/0.18、19/0.18、30/0.18、50/0.18、37/0.26、45/0.32
導体抵抗(Ω/km)(20℃)64.4、40.7、25.8、15.5、9.91、5.38
特性耐寒性、耐熱性、耐薬品性、難燃性
RoHS指令(10物質対応)対応
サービス分類オーダー・加工
用途マイクロホン用ビニールコード
種類産業機械用ケーブル
色灰色
仕様定格電圧100V以下 温度75℃
フッ素樹脂(FEP)電線で-60℃～200℃まで適用可能。耐油 耐寒性 柔軟性 機械特性に優れています。
用途コンピュータ 計測 制御 電気機器の内部配線に最適です。
定格電圧(V)600
材質(絶縁体)フッ素樹脂FEP
連続使用温度(℃)200
RoHS指令(10物質対応)対応
材質(導体)スズメッキ軟銅撚線
仕様ケーブル長 = 152mmコネクタ1極数 = 8コネクタ2極数 = 8コネクタ1行数 = 1コネクタ2行数 = 1ピッチ = 1mm終端 = 圧着使用温度範囲 = -30 → +105 ℃Wurth WR-FFC 1.00 mmピッチタイプ1フラットフレキシブル(FFC)ジャンパケーブル. WR-FFCシリーズタイプ1 1.00 mmピッチフラットフレキシブル(FFC)ジャンパケーブルは、軽量、低プロファイル、高密度、省スペースのしっかりとしたボード間接続を実現します。 これらのWR-FFCシリーズFFCジャンパケーブルは、軽量かつ非常にフレキシブルで、180 ° >20回の折り曲げテストに合格しています。 これらのFFCケーブルは、この非常に高いフレキシビリティにより、アクセスが難しくコンパクトさが要求される条件の複雑なボード間接続を実現します。 これらのタイプ1 FFCケーブルのコンタクトは、ケーブル両端の同じ側に付いています。 FCCケーブルの両端にある青いPETサポートテープを利用すると、基板実装FPCコネクタとのZIF又はLIF接続が簡単になります。 これらの1.0 mm WR-FFCシリーズタイプ1 FFCジャンパケーブルは、標準の長さ50 mmから200 mmまで、芯数は最大50芯の製品まであります。. 特長と利点:. 非常にフレキシブルなので複雑でアクセスが難しい場所に最適 低プロファイルかつ軽量なので高密度機器のスペースとコストの節約に最適 ZIF及びLIFの接続を容易にする青いPETサポートテープ シンプルな組み立て手順 さまざまな長さと芯数. 用途. これらのWR-FFCシリーズタイプ1.0 mm FFCジャンパケーブルは、さまざまな分野に渡って、各種の高フレキシブル・高密度ボード間接続用途で低コスト・省スペースの接続手段として使用できます。 特に基板とディスプレイボードの電気接続に最適です。 主な用途: LCD家電、プラズマディスプレイパネル、スキャナ、DVDプレーヤー、ノートブックPC
RoHS指令(10物質対応)対応
1個
￥409
税込￥450
当日出荷
