カナレ電気の同軸コネクタ

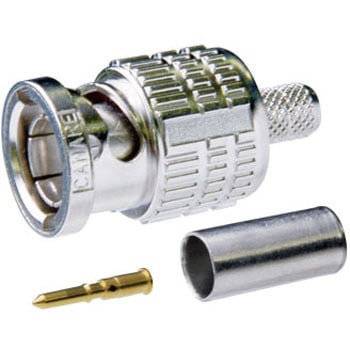

L-5CFB、LS-5CFB、 V*-5CFB、5C-FB、 S-5C-FB用BNCコネクタ 1箱 20個入り。75ΩBNCコネクタです。

BNC型コネクタ付ケーブルどうしを接続するための中継アダプタ。12G-SDI対応。 1箱20個入り。中心コンタクトには、ばね特性に優れたベリリウム銅を採用しました。

L-5C2V、L-5C2VS、5C-2V、V*-5C用BNCコネクタ 1箱 20個入り。75ΩBNCコネクタです。

L-3C2V、L-3C2VS、3C-2V、V*-3C用BNCコネクタ 1箱 20個入り。75ΩBNCコネクタです。

3GHzでの性能を極めたBCP-Bシリーズ。12GHz伝送用に開発されたBCP-Dシリーズ。用途によりお選びいただけます。BCP-A：26dB以上(～2GHz)、20dB以上(～3GHz)(※)。※BCP-A25は20dB以上(～1GHz)、BCP-A25Fは20dB以上(～2GHz)、BCP-A4は20dB以上(～3GHz)。中心コンタクトのズレや抜けを防止する絶縁体ロック機構を採用しています。中心コンタクトは、経年変化の少ない金めっき仕上げです。着脱が容易なメーカーオリジナルのロングスリーブ形状です。接続スリーブの識別溝により、かん合状態のチェックが可能です。

7C-2V用75ΩBNCコネクタ。圧着式。 1箱 20個入り。着脱が容易なメーカーオリジナルのロングスリーブ形状です。 中心コンタクトのズレや抜けを防止する、絶縁体ロック機構を採用しています。

3GHzでの性能を極めたBCP-Bシリーズ。12GHz伝送用に開発されたBCP-Dシリーズ。用途によりお選びいただけます。リターンロスは、BCP-B：26dB以上(～3GHz)です。中心コンタクトのズレや抜けを防止する絶縁体ロック機構を採用しています。中心コンタクトは、経年変化の少ない金めっき仕上げです。着脱が容易なメーカーオリジナルのロングスリーブ形状です。接続スリーブの識別溝により、かん合状態のチェックが可能です。

CATVの室内TV受信器用のコネクタ。圧着式。 1箱 20個入り。中心コンタクトのズレや抜けを防止する抜け止め構造です。 屋内配線用にご使用いただけます。

業務用に信頼性の高いコネクタをご用意しました。ケーブルへの取付作業は、確実な加工が手早くできる圧着式です。圧着工具は、メーカー製BNCプラグと共用の経済設計です。中心コンタクトのズレや抜けを防止する絶縁体ロック機構を採用しています。中心コンタクトは、経年変化の少ない金めっき仕上げです。

ケーブル接続強度に優れたはんだ式プラグです。BCP-H31F、BCP-H45HW、BCP-H51Fのリターンロスは26dB以上(～1GHz)、20dB以上(～2GHz)です。その他製品は26dB以上(～1GHz)です。フェルール部は、はんだ付けが容易な銀めっき仕上げです。(BCP-C1を除く)。ケーブルストリッパが使用できます。(L-3CFW、V*-3CFW、L-4.5CHWS、L-5CFW、V*-5CFW使用時および、BCP-C1を除く)

3GHzでの性能を極めたBCP-Bシリーズ。12GHz伝送用に開発されたBCP-Dシリーズ。用途によりお選びいただけます。リターンロスは、26dB以上(～2GHz)です。中心コンタクトのズレや抜けを防止する絶縁体ロック機構を採用しています。中心コンタクトは、経年変化の少ない金めっき仕上げです。着脱が容易なメーカーオリジナルのロングスリーブ形状です。

CATV の室内TV受信器用のコネクタです。中心コンタクトを使用しているため安定した接触が得られます。ケーブルへの取付作業は、確実な加工が手早くできる圧着式です。中心コンタクトを使用しているため、ケーブルの中心導体をそのまま使用する市販品に比べて安定した接触が得られます。中心コンタクトは、ズレや抜けを防止する抜け止め構造です。圧着工具、ケーブルストリッパは、メーカー製BNC型プラグと共用の経済設計です。リターンロスは26dB以上(～2GHz)と、BS・CS信号にもご使用いただけます。FP-C25HDは、26dB以上(～ 1.5GHz)、20dB以上(～ 3GHz)。屋内配線用にご使用いただけます。

充実絶縁体タイプの75Ω同軸ケーブルです。さまざまな用途に対応したラインアップをご用意しました。屈曲に強い、より線構造の内部導体を採用した2Vケーブルです。しなやかで扱いやすく、特に可とう性を要求される場面やパッチコード等に最適です。信号識別に便利な、豊富なシースカラーをご用意しました。

5Cケーブルに対応したインピーダンス75ΩのBNCコネクタです。(無線、計測用途の50Ω品とは異なります。)かしめにはP-741等の圧着工具が必要です。コネクタの形態：ケーブル用プラグ。

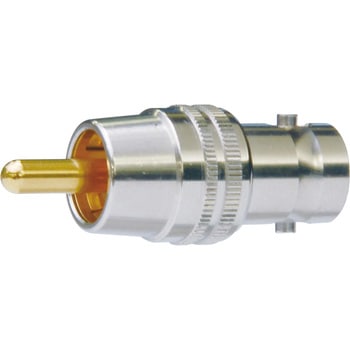

中心コンタクトは経年変化の少ない金メッキ仕上げです。BNCオス側はオリジナルのロングスリーブ形状で、着脱が容易です。(BCP-RCAJ)。BCP-RCAJのVSWRは100MHzまで1.1以下です。(75Ωで終端して測定)

CATV の室内TV受信器用のコネクタです。中心コンタクトを使用しているため安定した接触が得られます。ケーブルへの取付作業は、確実な加工が手早くできる圧着式です。中心コンタクトを使用しているため、ケーブルの中心導体をそのまま使用する市販品に比べて安定した接触が得られます。中心コンタクトは、ズレや抜けを防止する抜け止め構造です。圧着工具、ケーブルストリッパは、メーカー製BNC型プラグと共用の経済設計です。リターンロスは26dB以上(～2GHz)と、BS・CS信号にもご使用いただけます。FP-C25HDは、26dB以上(～ 1.5GHz)、20dB以上(～ 3GHz)。屋内配線用にご使用いただけます。

主に無線通信・計測機器に用いられているコネクタです。VSWRは4GHzまで1.2以下と高性能です。中心コンタクトはズレや抜けを防止する絶縁体ロック機構を採用しています。ケーブルの取付作業は、加工が確実で手早くできる圧着式です。

CATV の室内TV受信器用のコネクタです。中心コンタクトを使用しているため安定した接触が得られます。ケーブルへの取付作業は、確実な加工が手早くできる圧着式です。中心コンタクトを使用しているため、ケーブルの中心導体をそのまま使用する市販品に比べて安定した接触が得られます。中心コンタクトは、ズレや抜けを防止する抜け止め構造です。圧着工具、ケーブルストリッパは、メーカー製BNC型プラグと共用の経済設計です。リターンロスは26dB以上(～2GHz)と、BS・CS信号にもご使用いただけます。FP-C25HDは、26dB以上(～ 1.5GHz)、20dB以上(～ 3GHz)。屋内配線用にご使用いただけます。

CATV の室内TV受信器用のコネクタです。中心コンタクトを使用しているため安定した接触が得られます。ケーブルへの取付作業は、確実な加工が手早くできる圧着式です。中心コンタクトを使用しているため、ケーブルの中心導体をそのまま使用する市販品に比べて安定した接触が得られます。中心コンタクトは、ズレや抜けを防止する抜け止め構造です。圧着工具、ケーブルストリッパは、メーカー製BNC型プラグと共用の経済設計です。リターンロスは26dB以上(～2GHz)と、BS・CS信号にもご使用いただけます。FP-C25HDは、26dB以上(～ 1.5GHz)、20dB以上(～ 3GHz)。屋内配線用にご使用いただけます。

CATV の室内TV受信器用のコネクタです。中心コンタクトを使用しているため安定した接触が得られます。ケーブルへの取付作業は、確実な加工が手早くできる圧着式です。中心コンタクトを使用しているため、ケーブルの中心導体をそのまま使用する市販品に比べて安定した接触が得られます。中心コンタクトは、ズレや抜けを防止する抜け止め構造です。圧着工具、ケーブルストリッパは、メーカー製BNC型プラグと共用の経済設計です。リターンロスは26dB以上(～2GHz)と、BS・CS信号にもご使用いただけます。FP-C25HDは、26dB以上(～ 1.5GHz)、20dB以上(～ 3GHz)。屋内配線用にご使用いただけます。

3GHzでの性能を極めたBCP-Bシリーズ。12GHz伝送用に開発されたBCP-Dシリーズ。用途によりお選びいただけます。BCP-A：26dB以上(～2GHz)、20dB以上(～3GHz)(※)。※BCP-A25は20dB以上(～1GHz)、BCP-A25Fは20dB以上(～2GHz)、BCP-A4は20dB以上(～3GHz)。中心コンタクトのズレや抜けを防止する絶縁体ロック機構を採用しています。中心コンタクトは、経年変化の少ない金めっき仕上げです。着脱が容易なメーカーオリジナルのロングスリーブ形状です。接続スリーブの識別溝により、かん合状態のチェックが可能です。

CATV の室内TV受信器用のコネクタです。中心コンタクトを使用しているため安定した接触が得られます。ケーブルへの取付作業は、確実な加工が手早くできる圧着式です。中心コンタクトを使用しているため、ケーブルの中心導体をそのまま使用する市販品に比べて安定した接触が得られます。中心コンタクトは、ズレや抜けを防止する抜け止め構造です。圧着工具、ケーブルストリッパは、メーカー製BNC型プラグと共用の経済設計です。リターンロスは26dB以上(～2GHz)と、BS・CS信号にもご使用いただけます。FP-C25HDは、26dB以上(～ 1.5GHz)、20dB以上(～ 3GHz)。屋内配線用にご使用いただけます。

CATV の室内TV受信器用のコネクタです。中心コンタクトを使用しているため安定した接触が得られます。ケーブルへの取付作業は、確実な加工が手早くできる圧着式です。中心コンタクトを使用しているため、ケーブルの中心導体をそのまま使用する市販品に比べて安定した接触が得られます。中心コンタクトは、ズレや抜けを防止する抜け止め構造です。圧着工具、ケーブルストリッパは、メーカー製BNC型プラグと共用の経済設計です。リターンロスは26dB以上(～2GHz)と、BS・CS信号にもご使用いただけます。FP-C25HDは、26dB以上(～ 1.5GHz)、20dB以上(～ 3GHz)。屋内配線用にご使用いただけます。

CATV の室内TV受信器用のコネクタです。中心コンタクトを使用しているため安定した接触が得られます。ケーブルへの取付作業は、確実な加工が手早くできる圧着式です。中心コンタクトを使用しているため、ケーブルの中心導体をそのまま使用する市販品に比べて安定した接触が得られます。中心コンタクトは、ズレや抜けを防止する抜け止め構造です。圧着工具、ケーブルストリッパは、メーカー製BNC型プラグと共用の経済設計です。リターンロスは26dB以上(～2GHz)と、BS・CS信号にもご使用いただけます。FP-C25HDは、26dB以上(～ 1.5GHz)、20dB以上(～ 3GHz)。屋内配線用にご使用いただけます。

CATV の室内TV受信器用のコネクタです。中心コンタクトを使用しているため安定した接触が得られます。ケーブルへの取付作業は、確実な加工が手早くできる圧着式です。中心コンタクトを使用しているため、ケーブルの中心導体をそのまま使用する市販品に比べて安定した接触が得られます。中心コンタクトは、ズレや抜けを防止する抜け止め構造です。圧着工具、ケーブルストリッパは、メーカー製BNC型プラグと共用の経済設計です。リターンロスは26dB以上(～2GHz)と、BS・CS信号にもご使用いただけます。FP-C25HDは、26dB以上(～ 1.5GHz)、20dB以上(～ 3GHz)。屋内配線用にご使用いただけます。

主に無線通信・計測機器に用いられているコネクタです。VSWRは4GHzまで1.2以下と高性能です。中心コンタクトはズレや抜けを防止する絶縁体ロック機構を採用しています。ケーブルへの取付作業は、加工が確実で手早くできる圧着式です。

CATV の室内TV受信器用のコネクタです。中心コンタクトを使用しているため安定した接触が得られます。ケーブルへの取付作業は、確実な加工が手早くできる圧着式です。中心コンタクトを使用しているため、ケーブルの中心導体をそのまま使用する市販品に比べて安定した接触が得られます。中心コンタクトは、ズレや抜けを防止する抜け止め構造です。圧着工具、ケーブルストリッパは、メーカー製BNC型プラグと共用の経済設計です。リターンロスは26dB以上(～2GHz)と、BS・CS信号にもご使用いただけます。FP-C25HDは、26dB以上(～ 1.5GHz)、20dB以上(～ 3GHz)。屋内配線用にご使用いただけます。

ケーブルへの取付作業は、確実な加工が手早くできる圧着式です。奥行きの少ない場所にも使用できる、L型を採用しました。リターンロスは26dB以上(～2GHz)です。中心コンタクトは、経年変化の少ない金めっき仕上げです。中心コンタクトのズレや抜けを防止する、絶縁体ロック機構を採用しています。

BNC型コネクタ付ケーブルどうしを接続するための中継アダプタです。VSWRは2GHzまで1.1以下、4GHzまで1.2以下。中心コンタクトはズレや抜けを防止する絶縁体ロック機構を採用。ストレート型は、着脱が容易なメーカーオリジナルのロングスリーブ形状です。中心コンタクトは、経年変化の少ない金めっき仕上げです。ケーブルの取付作業は、加工が確実で手早くできる圧着式です。

ケーブル接続強度に優れたはんだ式プラグです。BCP-H31F、BCP-H45HW、BCP-H51Fのリターンロスは26dB以上(～1GHz)、20dB以上(～2GHz)です。その他製品は26dB以上(～1GHz)です。フェルール部は、はんだ付けが容易な銀めっき仕上げです。(BCP-C1を除く)。ケーブルストリッパが使用できます。(L-3CFW、V*-3CFW、L-4.5CHWS、L-5CFW、V*-5CFW使用時および、BCP-C1を除く)

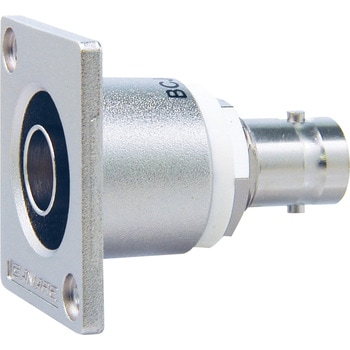

75ΩBNC型リセプタクル[パネル取付タイプ]はインピーダンス(75Ω)整合を重視したBNC型リセプタクルです。BCJ-JRKのリターンロスは、26dB以上(～3GHz)、15dB以上(～12GHz)です。他製品は26dB以上(～2GHz*)*パネルジャックタイプは(～1GHz)。BCJ-JRKの絶縁体色は、他75ΩBNC型リセプタクルとは異なり灰色となります。中心コンタクトには、ばね特性に優れたベリリウム銅を採用しました。(金めっき仕上げ)。直接配線タイプおよびパネルジャックタイプの中心コンタクトは、はんだ付けです。パネルジャックタイプは、機器内配線を考慮した省スペース設計です。パネルジャックタイプのケーブル接続部は、圧着スリーブで覆ってシールドしています。

3GHzでの性能を極めたBCP-Bシリーズ。12GHz伝送用に開発されたBCP-Dシリーズ。用途によりお選びいただけます。12G-SDI用に新規開発した、メーカーで最も高性能なBNCプラグです。リターンロスは12GHzで15dB以上です。十分なマージンを有しています。(リターンロス：26dB@3GHz、20dB@6GHz、15dB@12GHz)。ケーブルへの取付作業は、確実な加工が手早くできる圧着式です。中心コンタクトのズレや抜けを防止する絶縁体ロック機構を採用しています。中心コンタクトは、経年変化の少ない金めっき仕上げです。着脱が容易なメーカーオリジナルのロングスリーブ形状です。接続スリーブの識別溝により、かん合状態のチェックが可能です。

75ΩBNC型リセプタクル[パネル取付タイプ]はインピーダンス(75Ω)整合を重視したBNC型リセプタクルです。BCJ-JRKのリターンロスは、26dB以上(～3GHz)、15dB以上(～12GHz)です。他製品は26dB以上(～2GHz*)*パネルジャックタイプは(～1GHz)。BCJ-JRKの絶縁体色は、他75ΩBNC型リセプタクルとは異なり灰色となります。中心コンタクトには、ばね特性に優れたベリリウム銅を採用しました。(金めっき仕上げ)。直接配線タイプおよびパネルジャックタイプの中心コンタクトは、はんだ付けです。パネルジャックタイプは、機器内配線を考慮した省スペース設計です。パネルジャックタイプのケーブル接続部は、圧着スリーブで覆ってシールドしています。

発泡絶縁体タイプの75Ω同軸ケーブルです。さまざまな用途に対応したラインアップをご用意しました。設備工事向けの固定配線用ケーブルです。2Vタイプ(充実絶縁体タイプ)にくらべて低損失です。編組シールドに、酸化しにくいすずめっき軟銅線を採用しています。L-5CFB-EMはシース材にJCS規格で定義されたエコ材料を使用したケーブルです。L-FBシリーズとLS-FBシリーズでは編組密度が異なります。詳しくは下図をご覧ください。

複数の同軸ケーブルを1本のケーブルにまとめ、ビデオ機器周辺の配線をスッキリ。信号識別のため、各ユニットごとに中間シースの色が変えてあります。回線間の長さの差異による位相補正の作業を軽減。撚り線構造の内部導体と高密度編組シールドで、耐久性に優れます。シースは柔らかく丈夫なPVCを採用しました。V-EMシリーズはシース材にJCS規格で定義されたエコ材料を使用したエコケーブルです。

高発泡絶縁体タイプの75Ω同軸ケーブルです。さまざまな用途に対応したラインアップをご用意しました。編組にすずめっき銅被覆アルミ線を採用した、軽量タイプの固定配線用ケーブルです。L-2.5CHDに比べて約30%軽量で、中継車等の重量対策に効果的です。減衰量はL-2.5CHDと同等です。銅被覆アルミ編組の接続方法は、銅編組と同様です。銅被覆アルミ線の特性上、L-2.5CHDに比べ、コネクタとの接続強度が弱くなります。

無線通信などに用いられているケーブルです。絶縁体に発泡ポリエチレンを採用した低減衰タイプです。外部導体に酸化しにくいすずめっき軟銅線を使用しています。L-5DFB-EMはシース材にJCS規格で定義されたエコ材料を使用したケーブルです。

高発泡絶縁体タイプの75Ω同軸ケーブルです。さまざまな用途に対応したラインアップをご用意しました。非常に低損失な固定配線用ケーブルです。3G-SDIなどSDI信号の伝送に最適です。L-FBシリーズに比べ、伝送距離が約1.3倍です。(7Cの場合)。アルミラップシールドと編組シールドを採用し、遮蔽性を高めました。編組シールドに、酸化しにくいすずめっき軟銅線を採用しています。L-2.5CHD，L-4.5CHDは4K映像伝送の12G-SDI信号に対応した移動用同軸ケーブルです。L-2.5CHD，L-4.5CHD，L-5CHDは、UL1666に適合した高難燃性ケーブルです。L-2.5CHDにはケーブルストリッパが使用できます。L-6CHD-EM，L-6CHD-EM，L-7CHD-EM，L-8CHD-EMはシース材にJCS規格で定義されたエコ材料を使用したケーブルです。
