エスコの銅管用継手(エルボ)

【はんだ及びろう付けのポイント】銅管は端部が直角になるように切断した後、リーマーなどで内外面のバリを除去してください。接合部は真円になるようにセージングツールで修正してください。ナイロンたわしなどを用いて銅管外面を磨きます。銅管外面の差し込み長さの約2/3にフラックスを薄く塗布してください。塗りすぎますと内面に流れ込み、腐蝕や青水の原因となる可能性があります。加熱はプロパントーチで継手・銅管に均一に行ってください。はんだ等はトーチを遠ざけた状態で行います。使用量は管外周を一回りする程度が適当で、差しすぎるのはムダとなるばかりでなく腐蝕の原因にもなります。徐々に冷却した後、濡れた布等で余剰のフラックスを拭き取ってください。

10個入り。

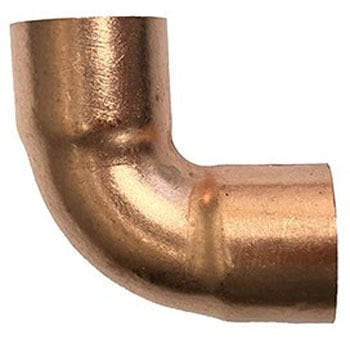

10個入り。壁や柱を避けたり、機器の接続口に合わせて配管の向きを変える際に使用します。

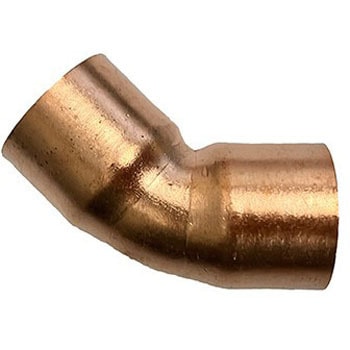

5個入り。空調機の室内機と室外機を結ぶ冷媒配管に。90°エルボと比べて流体の抵抗が少ない為、スムーズな流れを確保できます。

空調機の室内機と室外機を結ぶ冷媒配管に。90°エルボと比べて流体の抵抗が少ない為、スムーズな流れを確保できます。

10個入り。空調機の室内機と室外機を結ぶ冷媒配管に。90°エルボと比べて流体の抵抗が少ない為、スムーズな流れを確保できます。

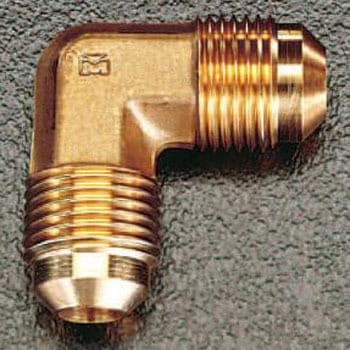

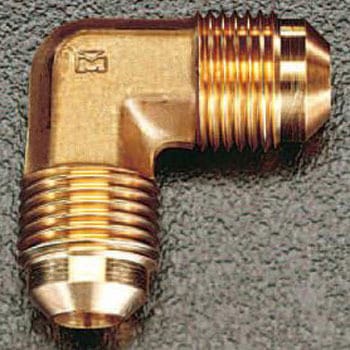

フレアーナットを締める時は必ずトルクレンチを使用して締めて下さい。締め付け不足による冷媒の漏れ、締め過ぎによるフレアー部の破損を防止します。

内部はなめらかに仕上げてあるので、流れに摩擦がなく、圧力が下がるのを防ぎます

銅管継手。90°。はんだ及びろう付けのポイント・銅管は端部が直角になるように切断した後、リーマーなどで内外面のバリを除去してください。・接合部は真円になるようにセージングツールで修正してください。・ナイロンたわしなどを用いて銅管外面を磨きます。・銅管外面の差し込み長さの約2/3にフラックスを薄く塗布してください。塗りすぎますと内面に流れ込み、腐蝕や青水の原因となる可能性があります。・加熱はプロパントーチで継手・銅管に均一に行ってください。・はんだ等はトーチを遠ざけた状態で行います。使用量は管外周を一回りする程度が適当で、差しすぎるのはムダとなるばかりでなく腐蝕の原因にもなります。・徐々に冷却した後、濡れた布等で余剰のフラックスを拭き取ってください。

90°。銅管継手。 【はんだ及びろう付けのポイント】・銅管は端部が直角になるように切断した後、リーマーなどで内外面のバリを除去してください。 ・接合部は真円になるようにセージングツールで修正してください。 ・ナイロンたわしなどを用いて銅管外面を磨きます。 ・銅管外面の差し込み長さの約2/3にフラックスを薄く塗布してください。塗りすぎますと内面に流れ込み、腐蝕や青水の原因となる可能性があります。 ・加熱はプロパントーチで継手・銅管に均一に行ってください。 ・はんだ等はトーチを遠ざけた状態で行います。使用量は管外周を一回りする程度が適当で、差しすぎるのはムダとなるばかりでなく腐蝕の原因にもなります。 ・徐々に冷却した後、濡れた布等で余剰のフラックスを拭き取ってください。
