5ページ目: ケーブル支持具

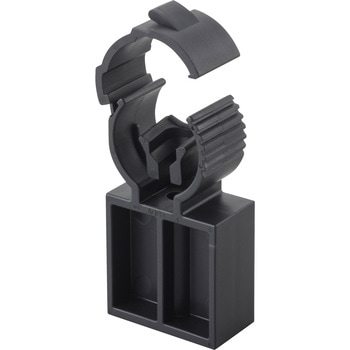

スレート瓦へのPF管の固定に使用します。 太陽光発電の屋外配管に最適です。 瓦の隙間に差し込み、瓦にツメを引っ掛けるだけの簡単固定。 ※接着剤(SCH-GT)による補強固定もできます。 ねじを緩めて、クリップの向きを自在に変更できます。

ケーブルをフラットに並べて配線できるハンガータイプの支持金具です。 ケーブルの支持部分は、ビニル被覆を施してあります。 SKL920-55、SKL920-110は、ねじ部を長くしてあり、ケーブル支持位置に合わせてねじ部を切断し、施工することができます。

木材に釘(木ねじ)1本で簡単に固定できます。 フック部がループ状になっているので、ケーブルを確実に保持します。 2つのフックで系統ごとに分けて配線できます。 90角や105角の小梁にも無理なく取り付けできます。

接着剤固定タイプで施工場所を選ばない。

引っ掛けるだけの簡単施工。幅広い用途に使用できるシングルタイプ。 床、壁、天井等のパイプ、ケーブルの支持をします。 ESSとECを連結する事でケーブルとパイプを同時に支持が可能です。

形鋼にハンマーで打ち付けるだけで確実に取り付けできます。 ケーブル保護用のビニル被覆付きです。

スプリングの力で固定しているので踏まれても倒れません。 デッキヘの取り付けは、ドリル穴に手で押し込むだけです。

天井内いんぺい配線工事を先行させることができます。 デッキプレートの溝を利用し、ワンタッチでケーブル支持が行えます。 SKESD2-Eは、追加配線に便利な結束バンド付きです。

脚立などを使用せず、デッキ上側から取り付けが行えるケーブル支持金具です。 予めインサートを組んでデッキの上側より取り付けが行えるため、デッキ下側から脚立等でケーブル支持金具をインサートへ取り付ける作業がなく、安全性・作業性が向上します。 ケーブル支持金具の開口部が広いため、外径の大きいケーブルの支持が行えます。 ケーブルの支持部分は、ビニル被覆を施してあります。 SKJ910-55はねじ部を長くしてあり、ケーブル支持位置に合わせてねじ部を切断し、施工することができます。

ハンガー部がフラットな為、ケーブルの多条敷設が可能。ケーブル保護用のビニル被覆付き。 36B、69B、912B等との併用で吊りボルトへのケーブル支持ができます。 M□PHとの組み合わせでは、一般形鋼へのケーブル支持ができます。

デーワンブロック、タイヤブロックにおいても使用可能です。

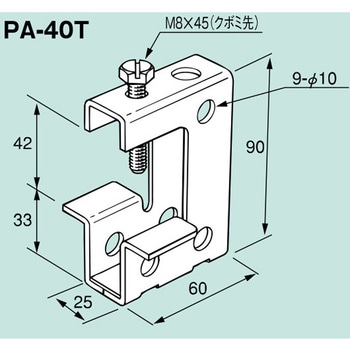

六角ボルトM8x45は、クボミ先構造で形鋼に強く固定します。M8ボルトの締め付けトルクは60kgf-cmでご使用ください。

六角ボルトM8x45は、クボミ先構造で形鋼に強く固定します。M8ボルトの締め付けトルクは60kgf-cmでご使用ください。

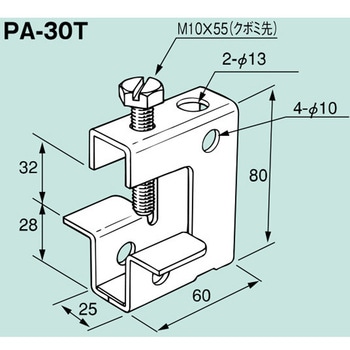

クボミ先ボルトにより形鋼に強く固定します。六角頭ボルトM10x55の締め付けトルクは80kgf-cmで使用してください。振動する設置場所には使用できません。吊りボルトは垂直に吊り下げてください。落下の恐れがあります。

クボミ先ボルトにより形鋼に強く固定します。六角ボルトM8x45の締め付けトルクは60kgf-cmで使用してください。

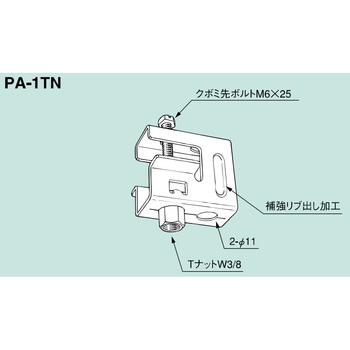

クボミ先をボルトにより形鋼に強く固定します。六角頭ボルトM6x25の締め付けトルクは40kg・cmで使用してください。

はクボミ先をボルトにより形鋼に強く固定します。六角頭ボルトM6x25の締め付けトルクは40kg・cmで使用してください。

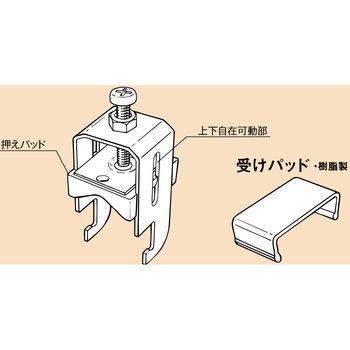

パイプハンガー・ダクトハンガーにケーブルを支持する金具です。樹脂製押えパッドと受けパッドによりケーブル外装被膜を保護し固定します。押えパッドはKVハンガー内側を上下自在に可動します。

機械の設置に便利です。

機械の設置に便利です。

パイプハンガーP25・P40・P40H/ダクトハンガーD30Hの背面に長穴(Φ11x40)を設け、現場加工による穴あけを省き、PSプレート・支持金具の各種付属品の併用で設備工事の多用途に仕様できます。各種設備工事における設備強度は、許容静荷重表により用途・重量に応じたハンガーサイズを選択できます。

パイプハンガーP25・P40・P40H/ダクトハンガーD30Hの背面に長穴(Φ11x40)を設け、現場加工による穴あけを省き、PSプレート・支持金具の各種付属品の併用で設備工事の多用途に仕様できます。各種設備工事における設備強度は、許容静荷重表により用途・重量に応じたハンガーサイズを選択できます。

Lタイプや各種パーツの組み合わせにより、設備工事の多用途に使用できます。

Lタイプや各種パーツの組み合わせにより、設備工事の多用途に使用できます。

各種パーツの組み合わせにより、設置工事の多用途に使用できます。

パイプハンガーP25・P40・P40H/ダクトハンガーD30Hの背面に長穴(Φ11x40)を設け、現場加工による穴あけを省き、PSプレート・支持金具の各種付属品の併用で設備工事の多用途に仕様できます。各種設備工事における設備強度は、許容静荷重表により用途・重量に応じたハンガーサイズを選択できます。

ハンガーサドルの併用で電線管・銅管・可とう管・丸形ケーブルを支持するハンガーで、ハンガー吊り金具やPSナット等の仕様で、ケーブルラック・ダクト他、支持ハンガーとして、軽量・安価で強度も安定しています。リップ部、先端内側にスベリ止めローレット加工仕上げを施してあります。

ダクトクリップの併用で、電線管・銅管・丸形ケーブルを支持するハンガーです。
