6ページ目: ケーブル支持具
3本釘で自立します。
片手で簡単に打ち込めます。
型枠解体後、スラブの下から色が確認できます。
電設、防災など、軽量物吊り下げの設備工事に最適です。
型枠取り外し時、釘がコンパネに付いてゆきますので、天井に釘が残りません。
万一釘がスラブに残った場合は、ペンチなどで引き抜いてください。
用途軽設備用、重設備用
材質冷間圧造用炭素鋼(JISG-3507)、ユニクロメッキ、ポリエチレン樹脂、強化エンプラ
質量(kg)19.7
ねじの呼びW1/2
引抜強度(kN)(平均)24.6
有効埋設(mm)45
材質冷間圧造用炭素鋼(JISG-3507)、ユニクロメッキ、ポリプロピレン樹脂、強化エンプラ
ねじの呼びW1/2
埋設深さ(mm)(有効)59
引抜強度(kN)(平均)37.1
質量(kg)9.8
材質冷間圧造用炭素鋼(JISG-3507)、ユニクロメッキ、ポリプロピレン樹脂、強化エンプラ
質量(kg)17
ねじの呼びW3/8
埋設深さ(mm)(有効)42.5
引抜強度(kN)(平均)22.3
材質冷間圧造用炭素鋼(JISG-3507)、ユニクロメッキ、ポリエチレン樹脂、強化エンプラ
質量(kg)17
ねじの呼びW3/8
埋設深さ(mm)(有効)30
引抜強度(kN)(平均)14.6
材質冷間圧造用炭素鋼(JISG-3507)、ユニクロメッキ、ポリプロピレン樹脂
質量(kg)11.5
ドリル径(Φmm)16
ねじの呼びW3/8
埋設深さ(mm)(有効)32.5
引抜強度(kN)(平均)14.6
材質冷間圧造用炭素鋼(JISG-3507)、ユニクロメッキ、ポリプロピレン樹脂、強化エンプラ
質量(kg)14.3
ドリル径(Φmm)22
ねじの呼びW1/2
埋設深さ(mm)(有効)59
引抜強度(kN)(平均)37.1
材質冷間圧造用炭素鋼(JISG-3507)、ユニクロメッキ、ポリプロピレン樹脂、強化エンプラ
質量(kg)11.5
ドリル径(Φmm)16
ねじの呼びW3/8
埋設深さ(mm)(有効)42.5
引抜強度(kN)(平均)20.8
材質冷間圧造用炭素鋼(JISG-3507)、ユニクロメッキ、ポリエチレン樹脂
質量(kg)12
ねじの呼びW3/8
埋設深さ(mm)(有効)20
引抜強度(kN)(平均)7.4
材質亜鉛アルミ合金めっき鋼線
色グレー
公称断面積(mm2)(適応吊線)22～55
寸法A(mm)16
1セット
￥799
税込￥879
翌々日出荷
1セット
￥669
税込￥736
翌々日出荷
ミラックハンガーにボルトを吊り下げたり、背面からのビス固定する場合に使用する金具です。
開口面よりワンタッチで取り付きます。
適合M-10FA□～50FA□
ミラックハンガーにボルトを吊り下げたり、背面からのビス固定する場合に使用する金具です。
開口面よりワンタッチで取り付きます。
適合M-10FA□～50FA□
ミラックハンガーをボルトで吊り下げる場合にプレートとセットで使用する金具です。
市販のレースウェイにも取り付きます。
適合ボルト径W3/8
1セット(10個)
￥1,498
税込￥1,648
翌々日出荷
ミラックハンガーをボルトで吊り下げる場合にプレートとセットで使用する金具です。
市販のレースウェイにも取り付きます。
適合ボルト径W3/8
1セット(10個)
￥1,298
税込￥1,428
翌々日出荷
ミラックハンガーをボルトで吊り下げる場合に使用する金具です。
市販のレースウェイにも取り付きます。
適合ボルト径W3/8・M10
1セット(10個)
￥599
税込￥659
翌々日出荷

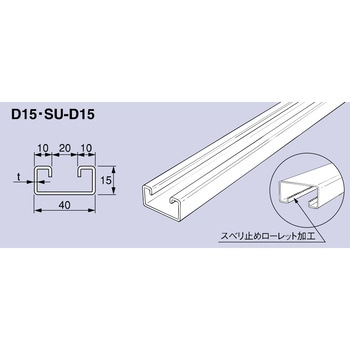

高さ15mmの薄型なので仕上がりスッキリ!VE管、鋼管、PF管等の固定など多用途に使用できる短尺支持部材です。
豊富な付属品と組み合わせることにより、様々な箇所に様々な部材を取り付けることができます。
使用頻度の高い100mm～ 500mmの長さにカット済みですから使い勝手がよく、手間要らずです。
中心に八角穴が付いており、市販のΦ14丸穴用固定具が取り付きます。
上面が平らなので管を固定しても変形しにくくなっています。
内面にローレット加工が施してあり、ダクトクリップ等を取り付けても滑りません。
材質ステンレス
高さ(mm)15
天井面等への黒バンドの取り付けに使用します。
黒バンド取り付け箇所には十分な曲げRが確保してあり、バンドへの負荷が軽減されます。
ガス式鋲打機固定タイプですのでスピーディーに施工ができます。
使用温度(℃)60迄
適合バンド黒バンド(MDBP-50B)
許容静荷重(N[kgf])49(5)
1セット(50個)
￥2,998
税込￥3,298
翌々日出荷
吊りボルトへの黒バンドの取り付けに使用します。
黒バンド取り付け箇所には十分な曲げRが確保してあり、バンドへの負荷が軽減されます。
使用温度(℃)60迄
適合バンド黒バンド(MDBP-50B)
適合ボルト径W3/8・M10
許容静荷重(N[kgf])49(5)
1セット(50個)
￥2,798
税込￥3,078
翌々日出荷
天井面等への吊りバンドの取り付けに使用します。
ガス式鋲打機固定タイプですのでスピーディーに施工ができます。
コンクリートピンでの固定もできます。
適合MDBP-15、MDBP-25、MDB-20
許容静荷重(N[kgf])29(3)
1セット(10個)
￥469
税込￥516
翌々日出荷
吊りボルトへのダクト、換気パイプ等の取り付け(支持)に使用します。
吊りボルトへワンタッチで取り付けられます。
吊りバンド(樹脂製)に簡単に取り付けられるバンド無タイプもあります。
適合ボルト径W3/8・M10、W1/2・M12
適合ダクト50～150
下穴わずかΦ10mm。小型電動ドリルで穴あけができます。
取り付け簡単!下穴をあけ、インサートを差し込むだけです。
ヘッダー部が低く配筋も苦になりません。
3色(赤・白・黄)あります。
適合デッキテールインサート・アダプター
1セット(50個)
￥2,998
税込￥3,298
翌々日出荷
下穴わずかΦ10mm。小型電動ドリルで穴あけができます。
取り付け簡単!下穴をあけ、インサートを差し込むだけです。
ヘッダー部が低く配筋も苦になりません。
3色(赤・白・黄)あります。
適合デッキプレート厚(0.8～2.3mm)、下穴ドリル径(Φ10mm)
ボルト径W3/8
引抜強度KN(kgf)7.16(730)
埋設深さ(mm)18.5
防火・断熱材吹付材からの保護に使用します。
カラー・ヘッダーインサート・デッキプレート用に差し込むだけです。
カラー・ヘッダーインサート・デッキプレート用に合わせた5色が揃えてあります。
取り外しに便利な丸フック付です。
ドリル径Φ13mm!下穴が小さくて済みます。
取り付け簡単!ナットで締め付けるだけです。
コンパクト(高さが低い)で配筋も苦になりません。
パッキン付は下穴からの水漏れが軽減できます。
豊富なカラーがあります。
仕様試験時のコンクリート圧縮強度の平均値/23.5mm2
適合デッキプレート厚 (0.8～2.3mm)、下穴ドリル径(Φ13mm)
ボルト径W3/8
引抜強度KN(kgf)15.0(1530)
埋設深さ(mm)30
ドリル径Φ13mm!下穴が小さくて済みます。
取り付け簡単!ナットで締め付けるだけです。
コンパクト(高さが低い)で配筋も苦になりません。
パッキン付は下穴からの水漏れが軽減できます。
豊富なカラーがあります。
仕様試験時のコンクリート圧縮強度の平均値/19.7mm2
適合デッキプレート厚 (0.8～2.3mm)、下穴ドリル径(Φ13mm)
ボルト径W3/8
引抜強度KN(kgf)14.4(1470)
埋設深さ(mm)30
電動ドリルによるニューカラーインサート(断熱材用)の断熱材へのねじ込みに使用します。※断熱材には予め下穴を開けてからご使用ください。(本品はねじ込み専用です。)
適合締付トルク(N・m[kgf・cm])1.0～2.0[10.2～20.4]
インサートを差し込むだけでOK!2～3回、回すだけで簡単にネジ込めます。(MS-15)
持ち運びに便利な軽量タイプ。
断熱材・PC板・断熱材+デッキプレートに使用します。
5色(赤・白・黄・青・緑)あります。(4分ボルト用は赤・黄・青の3色です。)
結露防止効果があります。
釘打ち不要!断熱材にネジ込むだけでOKです。(釘止めもできます。※釘は付属していません。)
台座が広く、安定性があります。
5色(赤・白・黄・青・緑)あります。
木毛板にも取り付けられます。
スラブ用断熱型枠にも使用できます。
仕様断熱材用・プラスチック製断熱材埋込深さ/19mm
寸法l(mm)19
結露防止効果があります。
釘打ち不要!断熱材にネジ込むだけでOKです。(釘止めもできます。※釘は付属していません。)
台座が広く、安定性があります。
5色(赤・白・黄・青・緑)あります。
木毛板にも取り付けられます。
スラブ用断熱型枠にも使用できます。
仕様断熱材用・プラスチック製断熱材埋込深さ/49mm
下穴径(Φmm)木毛板：24、断熱材：19
寸法l(mm)49
