スイッチとは、電気回路で電流の流れをボタンやレバーなどで開閉して制御したり、電気回路の方向を変更させる機器のことです。一般的な電気器具や照明器具などで使用されるスイッチはオンとオフ、入れる、切る、などの表現で表すように電源の開閉として使用。一方で、電気回路の方向を変えるスイッチは、強弱や種類などの選択肢をボタンなどを使って選ぶものです。スイッチの中には、物体を検知して作動することのできるマイクロスイッチや指で押すタイプのボタンスイッチ、数字を合わせて組み合わせにより制御するタイプのスイッチなど、あらゆる種類のスイッチがあります。
商品豆知識
ボタン形状：丸平形
取付穴径：Φ22
種類非照光式
ボタン形状丸(平形)
取付穴径(Φmm)22
端子形状ねじ端子
保護構造IP65
定格使用電流(A)抵抗負荷：DC24V：8、DC48V：4、DC110V：2.2、DC220V：0.6、AC24V：10、AC50V：10、AC110V：10、AC220V：6、AC440V：2
規格UL508、CSA C22.2 No.14、EN60947-5-1、GB14048.5
保存温度(℃)-40～80(ただし、氷結しないこと)
使用周囲温度(℃)-25～50(ただし、氷結しないこと)
使用周囲湿度45～85%RH(ただし、結露しないこと)
本体形状一体形
材質(リング)金属製(アルミ地色)
こんなお得な商品も！
押しボタンスイッチΦ30
モノタロウ
￥519～
税込￥571～
高信頼性かつ豊富なバリエーション。
耐環境性抜群のヘビーデューティータイプ。
保護構造IP65
保存温度(℃)-40～80(ただし、氷結しないこと)
使用周囲温度(℃)-25～70(ただし、氷結しないこと)
種類非照光式
ボタン形状丸(平形)
取付穴径(Φmm)22
端子形状ねじ端子
保護構造IP65
定格使用電流(A)抵抗負荷：DC24V：8、DC48V：4、DC110V：2.2、DC220V：1.1、AC24V：10、AC50V：10、AC110V：10、AC220V：6、AC440V：2
端子ねじM3.5
保存温度(℃)-40～80(ただし、氷結しないこと)
使用周囲温度(℃)-25～60(ただし、氷結しないこと)
使用周囲湿度45～85%RH(ただし、結露しないこと)
材質(リング)樹脂製
こんなお得な商品も！
非常停止用押しボタンスイッチΦ30
モノタロウ
￥1,198
税込￥1,318
ボタンを押すとその状態でロックされ、ボタンを右に回すとリセットできます。
規格UL規格(ファイルNo.E68961)、CSA規格(ファイルNo.LR21451)
保護構造IP65
保存温度(℃)-40～80(ただし、氷結しないこと)
使用周囲温度(℃)-25～70(ただし、氷結しないこと)
使用周囲湿度45～85%RH(ただし、結露しないこと)
定格使用電流(A)抵抗負荷：DC24V：10、DC48V：5、DC110V/125V：2.2、AC24V：10、AC50V：10、AC110V/125V：10、AC220V/250V：6、AC440V：2
こんなお得な商品も！

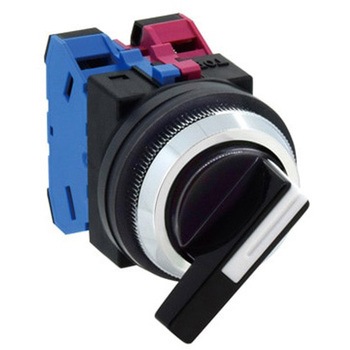

セレクタスイッチΦ22 つまみ形・2ノッチ
モノタロウ
￥499
税込￥549
一体構造の端子カバー、安全性を極めたフィンガープロテクション。
定格通電電流(A)10
定格絶縁電圧(V)600
ボタン形状：きのこ形(大形)。動作方式：プッシュロックターンリセット。取付穴径：Φ22
種類非照光式
保護構造IP65
ボタン形状キノコ(大形)
端子形状ねじ端子
動作方式プッシュロック/ターンリセット
端子ねじM3.5
保存温度(℃)-40～80(ただし、氷結しないこと)
使用周囲温度(℃)-25～50(ただし、氷結しないこと)
取付穴径(Φmm)22
使用周囲湿度45～85%RH(ただし、結露しないこと)
定格使用電流(A)抵抗負荷：DC24V：8、DC48V：4、DC110V：2.2、DC220V：1.1、AC24V：10、AC50V：10、AC110V：10、AC220V：6、AC440V：2
材質(リング)金属製(アルミ地色)
フィンガープロテクション構造のSS端子が安全性と省工数を実現します。端子カバー一体構造、安全性を極めたフィンガープロテクション。
接点部をセルフクリーニングするローリング接触、レーク加工接点。
水や油の侵入をシャットアウトする防噴流・防油形〔IP65〕。
UL、CSA認証品、およびEN規格適合品。
動作方式モメンタリ
保護構造IP65
照光種別LED
ボタンを押すとその状態でロックされ、ボタンを右に回すとリセットできます。
動作方式プッシュロックターンリセット
材質(リング)樹脂製
ボタン形状：きのこ形(大形)。取付穴径：Φ30
保護構造IP65
保存温度(℃)-40～80(ただし、氷結しないこと)
使用周囲温度(℃)-25～70(ただし、氷結しないこと)
使用周囲湿度45～85%RH(ただし、結露しないこと)
定格使用電流(A)抵抗負荷：DC24V：10、DC48V：5、DC110V/125V：2.2、AC24V：10、AC50V：10、AC110V/125V：10、AC220V/250V：6、AC440V：2
ボタン形状：突形。取付穴径：Φ30
保護構造IP65
定格使用電流(A)抵抗負荷：DC24V：10、DC48V：5、DC110V/125V：2.2、AC24V：10、AC50V：10、AC110V/125V：10、AC220V/250V：6、AC440V：2
保存温度(℃)-40～80(ただし、氷結しないこと)
使用周囲温度(℃)-25～70(ただし、氷結しないこと)
使用周囲湿度45～85%RH(ただし、結露しないこと)
端子カバー不要。
種類非照光式
規格UL508、CSA C22.2 No.14、EN60947-5-1、GB14048.5
保護構造IP65
ボタン形状丸(突形)
端子形状ねじ端子
保存温度(℃)-40～80(ただし、氷結しないこと)
本体形状一体形
使用周囲温度(℃)-25～50(ただし、氷結しないこと)
取付穴径(Φmm)25
使用周囲湿度45～85%RH(ただし、結露しないこと)
定格使用電流(A)抵抗負荷：DC24V：8、DC48V：4、DC110V：2.2、DC220V：1.1、AC24V：10、AC50V：10、AC110V：10、AC220V：6、AC440V：2
材質(リング)金属製(クロームメッキ)
発売以来のベストセラーでスイッチのスタンダード。あらゆる用途にお使いいただけます
取付穴径(Φmm)30
操作部形状レバー形ハンドル
保護構造IP65
端子形状ねじ(M3.5)
本体形状一体形
接点材質銀接点
鍵不抜仕様全抜け
操作方式セレクタスイッチ
ボタン形状：突形。取付穴径：Φ22
種類非照光式
保護構造IP65
ボタン形状丸(突形)
端子形状ねじ端子
端子ねじM3.5
保存温度(℃)-40～80(ただし、氷結しないこと)
使用周囲温度(℃)-25～60(ただし、氷結しないこと)
取付穴径(Φmm)22
使用周囲湿度45～85%RH(ただし、結露しないこと)
定格使用電流(A)抵抗負荷：DC24V：8、DC48V：4、DC110V：2.2、DC220V：1.1、AC24V：10、AC50V：10、AC110V：10、AC220V：6、AC440V：2
接点材質銀接点
材質(リング)樹脂製
発売以来のベストセラーでスイッチのスタンダード。あらゆる用途にお使いいただけます
取付穴径(Φmm)30.5(0～0.5)

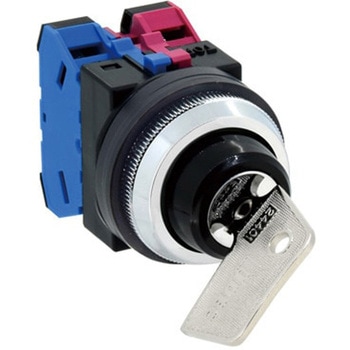

操作部形状鍵操作形
保護構造IP65
端子形状M3.5ねじ端子
定格絶縁電圧(V)600
保存温度(℃)-40～80(ただし、氷結しないこと)
絶縁抵抗(MΩ)100以上(DC500Vメガ)
使用周囲温度(℃)-25～70(ただし、氷結しないこと)
接触抵抗(mΩ)50以下(初期値)
耐振動(耐久)30Hz、片振幅1.5mm
耐振動(誤動作)5～55Hz、片振幅0.5mm
接点材質銀
定格通電電流(A)10
耐電圧(V/min)AC2500(充電部と非充電部間)・AC2000(パイロットライトAC/DC6V、12V、24V)
端子カバー一体形
使用周囲湿度(%RH)45～85(ただし、結露しないこと)
機械的寿命(万回)50以上
電気的寿命(万回)50以上(開閉頻度1200回/時、使用率40%で開閉)(負荷条件AC220V 3A(AC-15))
耐衝撃(誤動作)(m/s2)100
耐衝撃(耐久)(m/s2)1000
丸形圧着端子の配線工数を大幅に削減。
UL、CSA認証品およびEN規格適合品。(一部機種は除く)
規格UL508、CSA C22.2 No.14、EN60947-5-1、GB14048.5
保護構造IP65
照光種別LED
ボタン形状：丸突形。取付穴径：Φ22
保護構造IP65
定格通電電流(A)10
定格絶縁電圧(V)600
ボタン形状：丸突形フルガード付。動作方式：モーメンタリ。取付穴径：Φ22
動作方式モメンタリ
保護構造IP65
照光種別LED
動作方式プッシュロックターンリセット
照光色赤
ボタン形状丸形(Φ40大形)
取付穴径(Φmm)22.3(0～0.4)
端子形状M3.5ねじ端子
保護構造IP65
照光種別LED
定格絶縁電圧(V)600
保存温度(℃)-40～80(ただし、氷結しないこと)
絶縁抵抗(MΩ)100以上(DC500Vメガ)
使用周囲温度(℃)-25～50(ただし、氷結しないこと)
接触抵抗(mΩ)50以下(初期値)
耐振動(耐久)30Hz、片振幅1.5mm
耐振動(誤動作)5～50Hz、片振幅0.5mm
接点材質銀
定格通電電流(A)10
耐電圧(V/min)AC2500(充電部と非充電部間)
使用周囲湿度(%RH)45～85(ただし、結露しないこと)
機械的寿命(万回)50以上
電気的寿命(万回)50以上(開閉頻度900回/時、使用率40%で開閉)(負荷条件AC220V 3A(AC-15))
耐衝撃(誤動作)(m/s2)100
耐衝撃(耐久)(m/s2)1000
ボタン形状：丸突形フルガード付。動作方式：モーメンタリ。取付穴径：Φ22
動作方式モメンタリ
保護構造IP65
ボタン形状：突形。動作方式：モーメンタリ。取付穴径：Φ22
保護構造IP65
保存温度(℃)-40～80(ただし、氷結しないこと)
使用周囲温度(℃)-25～70(ただし、氷結しないこと)
使用周囲湿度45～85%RH(ただし、結露しないこと)
定格使用電流(A)抵抗負荷：DC24V：10、DC48V：5、DC110V/125V：2.2、AC24V：10、AC50V：10、AC110V/125V：10、AC220V/250V：6、AC440V：2
種類非照光式
動作方式モメンタリ
ボタン形状丸(平形)
取付穴径(Φmm)22
端子形状ねじ端子
保護構造IP20
種類非照光式
保護構造IP65
端子形状ねじ端子
取付穴径(Φmm)22
取付穴径(Φmm)22.3(0～0.4)
保護構造IP67
端子形状M3.5ねじ端子
定格絶縁電圧(V)300
保存温度(℃)-40～80(ただし、氷結しないこと)
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
使用周囲温度(℃)-25～60(ただし、氷結しないこと)
接触抵抗(mΩ)50以下(初期値)
ハンドル形状矢形
耐振動(耐久)30Hz、片振幅1.5mm
耐振動(誤動作)5～55Hz、片振幅0.5mm
接点材質銀
短絡保護装置250V/10Aヒューズ(Type aM IEC60269-1/IEC60269-2)
汚染度(使用環境)3
定格通電電流(A)10
材質(ベゼル)ポリアミド樹脂
ベゼルサイズ(mm)Φ28
使用周囲湿度(%RH)45～85(ただし、結露しないこと)
機械的寿命(万回)25以上(1段コンタクトブロック使用時)、 10以上(2段コンタクトブロック使用時)
耐衝撃(誤動作)(m/s2)100
耐衝撃(耐久)(m/s2)1000
種類非照光式
動作方式モメンタリ
ボタン形状丸(特大形ガード付)
取付穴径(Φmm)30
端子形状ねじ端子
保護構造IP65
保護構造IP65
定格絶縁電圧(V)600
保存温度(℃)-40～80(ただし、氷結しないこと)
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
使用周囲温度(℃)-25～60(ただし、氷結しないこと)
接触抵抗(mΩ)50以下(初期値)
耐振動(耐久)30Hz、片振幅1.5mm
耐振動(誤動作)5～55Hz、片振幅0.5mm
接点材質銀接点
定格通電電流(A)10
耐電圧(V/min)充電部と非充電部間：AC2500
使用周囲湿度(%RH)45～85(ただし、結露しないこと)
機械的寿命(万回)10以上
電気的寿命(万回)10以上(開閉頻度1200回/時、使用率40%で開閉)
耐衝撃(誤動作)(m/s2)100
耐衝撃(耐久)(m/s2)1000
