4ページ目: 振動センサ/漏液センサ/その他センサ

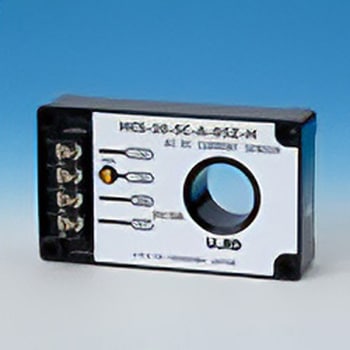

±15Vの制御電源対応。 出力は0±4Vで方向判別可能。 絶縁計測が可能。 センサ・アンプ一体構造・分割取付型。 DC～20kHz帯の高周波までの計測が可能。(高周波でのご使用の場合定格電流まで使用できなくなる場合がございます。) 3μs以内の高速応答性。

小型軽量化CTL-CLSシリーズと特性互換の端子タイプ。 出力ネジ端子構造の採用で、各種施工条件に標準品で対応可能。 既設分電盤でも取付が容易なナイロンスプリング・ワンタッチクランプ型。 万一のCT2次側開放を保護する開放保護素子を標準装備した安全設計。 Φ10～Φ36の貫通穴径、最大600Aまで対応可能な豊富なバリエーション。

プリント板垂直取付用ライトアングルピン。 一般計測用CTL汎用シリーズの最小型機種。 超小型品ながら貫通穴は(Φ6)を確保。重量約5gで、貫通導体と一体でプリント板に直接搭載する組立法に最適。 適用電流最大40Aまでのワイドレンジをカバー。 800：1の高変流比で直接電子回路へのインターフェースが可能。

プリント板水平取付用ストレートピン。精密計測用CTL-Zシリーズの最小型機種。 超小型品ながら貫通穴は(Φ6)を確保。重量約5gで、貫通導体と一体でプリント板に直接搭載する組立法に最適。 高透磁率パーマロイコアの採用で、1mA～15Aのワイドレンジをカバー。 800：1の高変流比で直接電子回路へのインターフェースが可能。

1A、5A入力計器用(定格負荷等の条件あり)。 分割構造で電線にワンタッチクランプにより取付可能。 100：1以上のレンジ。 適用電線径Φ24～Φ100・100A～1000Aの電流対応。 過電圧クランプ素子を内蔵。 面対向式カットコアのスプリング圧接方式。

1A、5A入力計器用(定格負荷等の条件あり)。 分割構造で電線にワンタッチクランプにより取付可能。 100：1以上のレンジ。 適用電線径Φ24～Φ100・100A～1000Aの電流対応。 過電圧クランプ素子を内蔵。 面対向式カットコアのスプリング圧接方式。

貫通穴径Φ12の精密計測用中型標準品(CTL-12-S30-10Z)と、寸法・形状完全互換品。 コア断面積を増やし1mA～100Aのワイドレンジをカバー。 720：1の変流比で、二次電流が小さく直接電子回路へのインターフェースが可能。 出力端子は(Φ2.36×9L)丸ピンで堅牢な構造。リード線ハンダ付、または、別売コネクタセットいずれにも対応可。 パネル取付用には、別売取付金具(HLD-12)を用意。

モータの過負荷・ヒータの部分短絡、各種電子機器の異常を検知する過電流警報器。 外部制御電源不要な構造で、外部センサ付きの小電流対応型。 電源は、100V/200Vタップ付きで共用可能。 動作点は、0.5A～20Aのプログラム方式で、正確な過負荷検知が可能。 モータの起動電流、トランスの励磁突入電流などの始動モードに対し、電流整定までの不感帯タイマーにより誤動作を防止。 動作表示LED付き、動作点設定が容易。 警報出力は、無電圧1トランスファー接点。 CT内蔵の標準器(CRY-DP)と互換のCT外付タイプ。

震度5強相当以上の地震を感知して電気回路を自動的に遮断します。 動作時には光と音でお知らせし、約3分後に主幹漏電ブレーカを遮断します。 既設のテンパール製住宅用分電盤に後から取付けて感震機能を実現。 動作時には、LEDの赤色点滅とブザー音でお知らせ。 疑似漏電方式を採用し、らくらく省施工。 専用の主幹ブレーカーへの交換が不要。 タブ端子で接続が簡単。

震度5強相当以上の地震を感知して電気回路を自動的に遮断します。 動作時には光と音でお知らせし、約3分後に主幹漏電ブレーカを遮断します。 既設のテンパール製住宅用分電盤に後から取付けて感震機能を実現。 動作時には、LEDの赤色点滅とブザー音でお知らせ。 疑似漏電方式を採用し、らくらく省施工。 専用の主幹ブレーカーへの交換が不要。 タブ端子で接続が簡単。

17.5mm幅。 三相3線タイプ。 プッシュインPlus端子タイプ。

17.5mm幅。 トランジスタ出力を追加。 プッシュインPlus端子タイプ。

17.5mm幅。 水の水位制御に最適。 プッシュインPlus端子タイプ。

主に半導体製造装置 や液晶製造装置(前工程)において 酸、アルカリ系や有機溶剤系の薬液の漏れを検出し、いち早く装置の異常確認を行うスイッチです。

30年の実績をもつロングセラー品がリニューアル基本機能はそのままにコンパクト化を実現。表面型は取りつけ寸法そのままにコンパクト化、角胴埋込型は体積比を約半分に。(形AGD-U2除く)。デジタルフィルタを内蔵し高周波ノイズによる影響を低減、 より精度の高い漏電監視を実現しました。出力接点構成は1c+1a×監視回路数ですので、外部信号接点による遠隔監視や監視回路別の警報出力が可能。角胴埋込型にも内蔵ブザーを搭載。(形AGD-U2除く)。お好みの外部ブザーへの警報出力も可能。リニューアル品すべてが自動復帰・手動復帰選択可能。(形AGD-N5、形AGD-NY5、形AGD-N52)

地震による通電火災の発生を防ぐ、感震ブレーカーのブレーカー遮断タイプです。工事不要、アース付きコンセントに差し込むだけの簡単取り付け。揺れを検知後、主幹ブレーカーを遮断します。3軸(上下、左右、前後)加速度センサー搭載。3方向への動き・傾き・揺れを同時測定、地震を正確に感知します。震度5強以上に設定。設定震度以上が0.3秒以上、かつ震度4相当以上の揺れが3秒以上継続した場合に作動します。★阪神淡路大震災・東日本大震災でも多くの火災が電気復旧後の通電火災によるものです。設置普及により通電火災リスクを減らします。

貫通穴径Φ12の中型電流センサの標準品。40mm角のコンパクトな形状ながら、最大180Aまでのワイドレンジをカバーする、最も汎用性の高い電流センサ。800：1の高変流比で、二次電流が小さく直接電子回路へのインターフェースが可能。CTL-6-P-HやCTL-6-S-H等と同変流比。出力端子は(Φ2.36×9L)丸ピンで堅牢な構造。リード線ハンダ付、または別売コネクタセットいずれにも対応可。パネル取付用には、別売取付金具(HLD-12A)を用意。

直流電流センサ(型式は仕様項目参照)との組合せでDC、10Hz～1kHzまでの電流の通電を検知。AC85～250V、DC120～350Vのフリー電源で、センサ用の±15V制御電源も内蔵。動作点は使用するセンサ定格電流の10～100%に設定可能。出力は無電圧接点で、同時に動作表示LEDが点灯。Highスイッチ(応答速度約40ms)、Lowスイッチ(応答速度約500ms)の切替方式

クランプ機構をフレームの内側に配置したコンパクト設計。出力リード線にシース付きケーブルを使用。センサに通電検知回路を組込んだオールインワン構造。動作点0.2Arms固定の高感度検出。クランプ式で取付が容易。実効値演算回路により波形歪みがあっても安定した動作点。仕上外径8mm未満のビニル絶縁電線を使用した交流電流測定に適したモデル。

ヒータ・モータなど、一般産業機械用の汎用タイプ。プリント板対応型。貫通穴径Φ5.8、0.1A～60Aのワイドレンジをカバー。800：1の高変流比。出力端子は#110標準タブ。プリント板ハンダ付/リード線ハンダ付いずれにも対応可。

ヒータ・モータなど、一般産業機械用の汎用タイプ。パネル取付対応型。貫通穴径Φ5.8、0.1A～60Aのワイドレンジをカバー。800：1の高変流比。出力端子は#110標準タブ。プリント板ハンダ付/リード線ハンダ付いずれにも対応可。

精密計測用の小型センサ。ナノ結晶軟磁性材料を採用することで小型でありながら1mA～70Aのワイドレンジをカバー。1°以下の位相角(10Ω以下 特性図参照)。微小電流領域で良好な出力直線性(特性図参照)。1000：1の高変流比で二次電流が小さく直接電子回路へのインターフェースも可能。仕上外径12mm未満のビニル絶縁電線を使用した交流電流測定に適したモデル。

貫通穴径Φ36の大口径、精密計測用の標準センサ。高透磁率パーマロイコアの採用で、1mA ～ 180Aのワイドレンジをカバー。1000：1の高変流比で、二次電流が小さく直接電子回路へのインターフェースが可能。出力 ： M3-ネジ端子、取付穴：2-Φ4.5と、大型の盤内組込に適した堅牢な構造。

精密計測用の小型電流センサ(プリント板取付対応型)。ナノ結晶軟磁性材料を採用する事で小型でありながら1mA～35Aのワイドレンジをカバー。1°以下の位相角(10Ω以下 特性図参照)。微小電流領域で良好な直線性(特性図参照)。800：1の高変流比で直接電子回路へのインターフェースが可能。出力端子は#110標準タブ。プリント板ハンダ付/リード線ハンダ付いずれにも対応可。

精密計測用の小型センサ。ナノ結晶軟磁性材料を採用することで小型でありながら1mA～80Aのワイドレンジをカバー。1°以下の位相角(10Ω以下 特性図参照)。微小電流領域で良好な出力直線性(特性図参照)。3000：1の高変流比で二次電流が小さく直接電子回路へのインターフェースも可能。仕上外径9mm未満のビニル絶縁電線を使用した交流電流測定に適したモデル。

精密計測用の小型センサ。ナノ結晶軟磁性材料を採用することで小型でありながら1mA～80Aのワイドレンジをカバー。1°以下の位相角(10Ω以下 特性図参照)。微小電流領域で良好な出力直線性(特性図参照)。1000：1の高変流比で二次電流が小さく直接電子回路へのインターフェースも可能。仕上外径9mm未満のビニル絶縁電線を使用した交流電流測定に適したモデル。

センサ・アンプ一体構造・分割取付型。絶縁計測可能。DC ～ 20kHz 帯の高周波までの計測が可能(高周波でのご使用の場合定格電流まで使用できなくなる場合がございます)。3 μ s 以内の高速応答性。

38×38mmのコンパクト設計でありながらΦ18の貫通穴径を確保した汎用性の高い小型電流センサ。高変流比(3000：1)で二次電流が小さく、直接電子回路へのインターフェースが可能。0.1～180Armsの範囲で優れた直線性。CTL-18L-1と同等品であり、パネル取付型。

26.5×26mmのコンパクト設計でありΦ9の貫通穴径の汎用性の高い小型電流センサ。3000：1の高変流比で二次電流が小さく、直接電子回路へのインターフェースが可能。0.1 ～ 100Armsの範囲で優れた直線性。

クランプ式センサの最小型品。分電盤など既存設備への取付けが容易なナイロンスプリング・ワンタッチクランプ型。超小型ながら最大40Aまでの電流に対応。電流有・無検出に適する。変流器二次側(5A)の測定にも応用可能。

3000：1の高変流比で適用電流範囲を最大180Aまで拡大。貫通穴Φ12を確保しながら、外形・重量をスリム化した小型化設計。出力リード線タイプで、任意のコネクタまたはケーブル延長接続が容易。PC板取付用ピン端子構造も、OEM扱いで対応可能。

クランプ機構をフレームの内側に配置したコンパクト設計。出力リード線にシース付ケーブルを使用。内蔵負荷抵抗を使用することで[500mV/50A]の電圧出力が可能(内蔵抵抗を使用しない場合は通常のCTとして機能しますので外付抵抗を接続してください)。10mAまでの微少電流領域で良好な出力直線性。ダブルコイル構造により、外部磁界の影響を低減(CTL-10-CLS メーカー製品比)。過電圧クランプ素子を内蔵。仕上外形8mm未満のビニル絶縁電線を使用した交流電流測定に適したモデル。お客様のニーズに合わせたOEM対応が可能(別途相談願います)

クランプ機構をフレームの内側に配置したコンパクト設計。出力リード線にシース付ケーブルを使用。内蔵負荷抵抗を使用することで[500mV/100A]の電圧出力が可能(内蔵抵抗を使用しない場合は通常のCTとして機能しますので外付抵抗を接続してください)。10mAまでの微小電流領域で良好な出力直線性。ダブルコイル構造により、外部磁界の影響を低減(CTL-10-CLS メーカー製品比)。過電圧クランプ素子を内蔵。仕上外形18mm未満のビニル絶縁電線を使用した交流電流測定に適したモデル。お客様のニーズに合わせたOEM対応が可能(別途相談願います)
