シール構造を持ったDIL-IC形状で小形化を実現。回転カムと接触片駆動方式の精密メカ設計により小形化を実現し、高密度実装が可能。上面操作タイプ、側面操作タイプをシリーズ化。ベース部インサート成形、ロータ部はOリングによるシール構造IP64(IEC-60529)相当によりフラックスの浸入を防止し、また塵埃の多い場所や水回りの使用でも高い接触信頼性を確保。端子部がケース側面より出ており、回路チェックが容易。
質量(g)約0.8
使用温度範囲(℃)-20～+70 60%RH以下(ただし、氷結、結露しないこと)
耐電圧端子間：AC250V 1min
出力コードの種類リアル・コード
使用湿度範囲35～95%RH(+5～+35℃にて)
絶縁抵抗(MΩ)100以上(DC250Vにて)
接触抵抗(mΩ)200以下(初期値)
電気定格DC30V 0.1A、DC3.5V 10μA(最小電流)
耐振動(誤動作)10～55Hz 複振幅 1.5mm
電気的耐久性2000ステップ以上
操作トルク(N・m)0.98×10-2以下
衝撃(誤動作)(m/s2)300以上
エコ商品
金めっきツイン接点で優れた接触安定性
用途通信機器、空調機器、自動販売機、各種制御機器などの
各種設定用
材質PPS、PA、銅合金、金メッキ
ストローク(mm)1
温度範囲(℃)使用/保存：‐40～85
端子形状J-リード
絶縁抵抗(MΩ)1000
接触抵抗(mΩ)50
RoHS指令(10物質対応)対応
耐電圧(V)AC500
作動力0.5～7N
実装高5mmの薄型設定、金メッキツイン接点で優れた接触安定性。
テープシールにより洗浄可能。RoHS 指令対応、明快なクリック感。
仕様固着性：5N(0.51kgf)10s
高さ(mm)5
使用温度範囲(℃)-40～85
定格接点：DC50 V 100 mA/DC6 V/100 mA DC24 V/25 mA DC20 mV 1 μA
端子形状Through hole pin
方向アッパー
耐熱性85度(96時間)
包装形態マガジン
絶縁抵抗(MΩ)(DC100V)最大1000
接触抵抗(mΩ)最大100
保存温度範囲(℃)-40～85
引張強度N(kgf)操作部：8(0.82)/60s、引きはがし：5(0.51)10s
耐衝撃性490 m/s2 11 ms/6 directions for 3 times each
はんだづけ端子はんだ付け性：245±3度・2～3s、はんだ耐熱性：フロー/260±3度5～6 s(最大2回)、リフロー/255度(Peak temp.)・手はんだ/350±10度 3～4 s
温度サイクル温湿サイクル：-10～65度・相対湿度0～96%(24時間で10サイクル)
作動作動力：最大0.3～5N(0.03～0.51kgf)
耐寒性-40度(96度)
耐久性Continuous load 500 cycles、DC6 ±0.5 V・100 ±10 mA
RoHS指令(10物質対応)対応
耐振性振幅1.5mm(全振幅)or加速度98m/s2、10～500Hz、3directions for 10 cycles each
耐電圧(V)AC500・60s
曲げ能力耐基板曲げ性：幅90mm・曲げ3mm・5s・1time

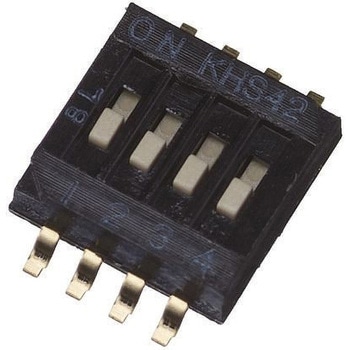

RoHS指令対応。外形はEIAJ SOP外形規格に準拠(Bタイプ)。
1、2、4、6、8、10ビット・ガル・ウィング、J-リードの12タイプ。
金メッキ、ツイン接点で優れた接触安定性。
RoHS指令(10物質対応)対応
作動作動力：0.5～5N(0.05～0.51kgf)
はんだづけ端子はんだ付け性：245±3度・2～3s、はんだ耐熱性：リフロー/255度(Peak temp.)・手はんだ/350±10度 3～4 s
曲げ能力耐基板曲げ性：幅90mm・曲げ3mm・5s・1time
高さ(mm)2.5
材質カバー：PPS、スライダ：PA、ハウジング：PPS、可動接点・固定接点・端子：銅合金・金メッキ
包装形態マガジン
端子形状ガルウィング
タイプ無洗浄テープシール無し
使用温度範囲(℃)-40～85
保存温度範囲(℃)-40～85
引張強度N(kgf)操作部：10(1.02)/60s、引きはがし：5(0.51)10s
定格接点：DC50 V 100mA/DC6 V/100mA DC24 V 25 mA/DC20 mV 1 μA
接触抵抗(mΩ)最大50
絶縁抵抗(MΩ)(DC100V)最大1000
耐電圧(V)AC500・60s
耐振性振幅1.5mm(全振幅)or加速度98m/s2、10～500Hz、3directions for 10 cycles each
耐衝撃性490 m/s2 11 ms/6 directions for 3 times each
耐熱性85度(96時間)
耐寒性-40度(96度)
仕様固着性：5N(0.51kgf)10s
豊富なラインアップ、バリエーション計110タイプ。
表面実装対応、スルーホールタイプも取り揃え。
金メッキ、ツイン接点で優れた接触安定性。
仕様0.6mm凸ノブ、無洗浄(テープシール無)タイプ
ストローク(mm)1
質量(g)0.15～0.98
使用温度範囲(℃)-40～85
定格接点：Non-switching: DC50 V 100 mA/Switching: DC6 V 100 mA/DC24 V 25 mA/Minimum: DC20 mV 1 μA
耐熱性-40(96時間)
包装形態マガジン(スティック)
絶縁抵抗(MΩ)(DC100V)1000Min.
使用温湿度範囲-10～65度、相対湿度0～96%(24時間内に10サイクル)
接触抵抗(mΩ)最大50
保存温度範囲(℃)-40～85
引張強度N(kgf)操作部：10(1.02)/60s、引きはがし：5(0.51)10s
耐衝撃性90 m/s2、11 ms 6 directions for 3 times each
はんだづけ端子はんだ付け性：245±3度・2～3s、はんだ耐熱性：フロー/260±3度・5～6s(最大2回)・リフロー/255度(Peak temp.)・手はんだ/350±10度 3～4 s
温度サイクル-40(30分)～85(30分)・5サイクル
作動作動力：0.5～5N(0.05～0.51kgf)
耐久性Continuous load 1000 cycles、DC6 ±0.5 V， 100 ±10 mA
耐振性振幅1.5mm(全振幅)or加速度98m/s2、10～500Hz、3directions for 10 cycles each
耐電圧(V)AAC500、60s
