RoHS
種類角型
形状ストレート
電圧(V)AC250(50/60Hz)
温度範囲(℃)-25～85
当製品は機器内高密度実装用として従来よりご利用頂いております基板対フラットリボンケーブル接続用コネクタです。ケーブル側のソケットコネクタはケーブル絶縁被覆の除去などの前処理が一切必要なく、小型の専用圧接機により全芯数を一括して同時に圧接結線できるセルフピアシング方式です。
タイプストレート
使用温度範囲(℃)-55to+85
定格電流(A)1
コネクタ形状ピンヘッダ
仕上(コンタクト接触部)ニッケル上金めっき
絶縁抵抗(MΩ)1000
接触抵抗(mΩ)20
コンタクトピッチ(mm)2.54
基板接続方法はんだ付け (スルーホール)
ハーフピッチI/Oコネクタの「業界の標準品」MDRシステム。プレフォース型カンチレバーコンタクト採用による高信頼性を確保した低挿入抜去力とこじり対策。EMI/ESD対策品。ダイキャストロックスタンドによる強靭な構造。はんだ付前の仮固定とグランド処理を効率化するグランドロック付き製品を用意
仕様接触部金めっき厚0.2μm以上
材質コンタクト：銅合金、ニッケル下地金めっき(テール部は金フラッシュめっき)ボディ及びコンタクト整列板：ガラス強化ポリエステルシュラウド：スティールニッケルめっきグランドロック：銅合金ニッケル下地スズめっき
形状アングル
種類角型
定格電圧(V)AC150/DC200
定格電流(A)0.5
結合方式パネル：ネジ固定M2.6、基盤：グランドロック仮固定
周囲温度(℃)-55～+85(最大負荷条件で連続使用できる温度範囲)
適合コネクタMDRプラグ
コンタクト形状オス
結線方法基板実装
付属品結束バンド
規格RoHS指令、UL規格(ファイルNo.E103202)、CSA規格(ファイルNo.LR62678)
使用周囲温度(℃)-55～+85(低音にて氷結しないこと)
材質(カバー)ガラス入りポリアミド樹脂(UL94V-0)/黒色
材質(バンド)ポリアミド樹脂(UL94 V-0)/自然色
ソケットコンタクトにディスクリートワイヤを圧着結線後、ソケットハウジングに装着。相手側の基板実装用ピンヘッダとの組合せによる基板対電線接続用コネクタです。
定格電流(A)3
絶縁抵抗(MΩ)1000
基板接続方法はんだ付け (スルーホール)
仕様ジェンダー：メス、併用：PUDコネクタハウジング、シリーズ：PUD、最小ワイヤサイズ：0.08mm2、最大ワイヤサイズ：0.2mm2、コンタクトめっき：錫、最大ワイヤサイズAWG：24、JST2.0mmPUDシリーズ圧着ソケットコンタクト PUDシリーズ2.00mm圧着ソケットハウジング内で使用する、PUDシリーズ圧着ソケットコンタクトです。このPUDシリーズ圧着ソケットコンタクトは、変形を防止する信頼性の高いリーフスプリング構造と、振動下で導通電流を維持する中央の窪みを備えています。 品番< 906-0284') 906-0284/及び< 906-0284') 906-0284/: 24 AWG圧着ソケットでいずれかの側が終端処理された圧着処理済みリード 品番< 906-0297') 906-0297/及び< 906-0290') 906-0290/: 28 AWG圧着ソケットでいずれかの側が終端処理された圧着処理済みリード このPUD圧着コンタクト用の手動圧着工具もあります。品番< 906-0272') 906-0272/及び< 906-0281') 906-0281/を確認してください。
RoHS指令(10物質対応)対応
1袋(10個)
￥58
税込￥64
当日出荷
仕様●ピン数：6極●メス/オス：オス●列数：1列●ピンピッチ：2.50mm●向き：ストレート●プロファイル(標準/低背)：標準●シリーズ名：NH●正式型番：-●ピン数：6極
アズワン品番68-2055-75
1個
￥79
税込￥87
5日以内出荷
仕様●定格：250V-5A●コネクタの形態：プラグハウジング●ピン数：3ピン●ピッチ：3.68mm●芯線サイズ：被覆外形：材質：ナイロン66・UL94V-2●入数：1個●備考：パネル取付用耳付
アズワン品番67-0479-28
1個
￥65
税込￥72
当日出荷
1個
￥18
税込￥20
当日出荷
仕様UL CSA. 圧着ソケット. 取り付け高7.5 mmの低プロファイル設計. ディスクリートワイヤ接続用2 mmピッチコネクタ
長さ(mm)8
幅(mm)4.6
ピッチ(mm)1
極数3
シリーズDF3
材質(ハウジング)PA
行数1
RoHS指令(10物質対応)対応
オス・メスメス
併用可能製品DF3シリーズコネクタ
実装タイプケーブルマウント
接続方向ストレート
1箱(10個)
￥109
税込￥120
当日出荷
仕様ヒロセ電機 DF11シリーズ2.00 mm圧着コネクタハウジング. DF11シリーズ2.00 mm圧着コネクタハウジングは、コンパクトな2列設計で奥行きが5 mmを切っています。 省スペース設計により、1列ハウジングと同じスペースで2列のコンタクトを使用できます。 DF11シリーズコネクタハウジングは、かん合時の誤挿入とねじれを防止するリブを備えています。 ロック機構により、かん合するヘッダにコネクタハウジングをしっかりと接続できます。 DF11シリーズ2.00 mmコネクタハウジングは、DF11シリーズ
長さ(mm)8
幅(mm)5
ピッチ(mm)2
極数6
シリーズDF11
材質(ハウジング)PA
行数2
RoHS指令(10物質対応)対応
オス・メスメス
併用可能製品DF11シリーズ
実装タイプケーブルマウント
接続方向ストレート
1箱(25個)
￥489
税込￥538
当日出荷
仕様同軸コネクタタイプ：UHFコネクタ
サイズスタンダード
材質(コンタクト)真鍮
動作周波数(GHz)6
表面処理(本体)銀
RoHS指令(10物質対応)対応
特性ヒロセ電機 U.FLシリーズ超小型表面実装同軸レセプタクルコネクタ. U.FLシリーズ超小型軽量SMT同軸レセプタクルコネクタは、基板占有面積が7.7 mm2の省スペースで、質量はわずか15.7mgで小型・軽量です。 高周波数性能はDC～6GHzで、電圧定在波比(V.S.W.R.)が1.3～1.5 (最大)です。各種小型機器の高周波対応が可能です。このレセプタクルはテープ / リールの供給による自動実装が可能です。U.FLプラグアセンブリとかん合すると、音と手ごたえにより、電気的 /
インピーダンス(Ω)50
結線方法はんだ
実装タイプ表面実装
表面処理(コンタクト)金
接続方向ライトアングル
1箱(5個)
￥669
税込￥736
当日出荷
FCCPart68要件、分岐コンタクトに適合
長さ(mm)10
寸法(mm)12.5×10×7.5
高さ(mm)10
取付方式基板実装
極数2
奥行(mm)7.5
シリーズIM
接点構成DPDT
接点材質金めっき
コイル抵抗(Ω)3800
コイル電圧(V)24dc
RoHS指令(10物質対応)対応
アプリケーションシグナル
電気的寿命10^5回
動作温度範囲(℃)-40→+70
ターミナルタイプスルーホール
最大スイッチング電流(DC A)2
最大スイッチング電圧(AC V)125
最大スイッチング電圧(DC V)60
最大スイッチング電源(DC W)60
コイル電力(mW)150
最大スイッチング電源(AC VA)62.5
最大動作温度(℃)70
最小動作温度(℃)-40
ラッチなし
1個
￥309
税込￥340
当日出荷

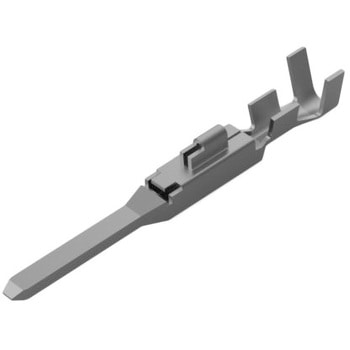

1個
￥2,398
税込￥2,638
当日出荷
1個
￥3,298
税込￥3,628
当日出荷
省工数：約55%の配線工数削減。工具不要で簡単接続、渡り配線も簡単。優れた引張強度、耐振動性・耐衝撃性。端子カバー無しでも安心。約50%の省スペース化を実現(。)
段数1
色(本体)ダークベージュ
仕様オス/メス = メス 併用可能製品 = Mega-Fitコネクタハウジング シリーズ = Mega-Fit 適合電線サイズmm2 Min = 1mm2 結線方法 = 圧着 表面処理：コンタクト = 金 適合電線サイズAWG Max = 14AWG シリーズ番号 = 172063 最大接触抵抗 = 5mΩ 動作温度 Min = -40℃動作温度 Max = +105℃Mega-Fit端子コンタクト. Molex Mega-Fit端子コンタクトには、スプリットボックスの設計内に6つの独立したコンタクトポイントがあります。 また、Mega-Fit端子の設計では、4個のコンタクトポイントを犠牲にして2つのメインコンタクトポイントを保護するため、48 V / 23 Aで最大30サイクルの「ホットプラグ」が可能です。 Mega-Fit端子コンタクトデザインの圧着バレルが拡張されているため、端子-電線間のリテンションは改善されています。 Mega-Fit圧着工具については、品番 ； 798-0821 798-0821 を参照してください。
長さ(mm)256
幅(mm)98
高さ(mm)31
質量(g)46
RoHS指令(10物質対応)対応
1袋(100個)
￥6,298
税込￥6,928
当日出荷
仕様オス/メス = メス 併用可能製品 = Mini-Fit Sr.コネクタハウジング シリーズ = Mini-Fit Sr 適合電線サイズmm2 Min = 3mm2 結線方法 = 圧着 適合電線サイズAWG Min = 12AWG 適合電線サイズAWG Max = 10AWG シリーズ番号 = 42815 最大接触抵抗 = 1mΩ 動作温度 Min = -40℃動作温度 Max = +105℃Molex Mini-Fit Sr.圧着コンタクト - 42815 / 42817シリーズ. 最大50 Aまで対応可能なMini-Fit Sr.レセプタクル / プラグハウジング用のオス / メス圧着端子です。これらの圧着端子には、金より安価で耐腐食性と導電性にも優れた銀めっきが施されています。このレセプタクル端子は、4接点のデュアルビーム設計により、優れた接触信頼性と長期にわたる電気的性能を実現しています。また、挿入力も低く抑えられています。. 特長と利点. 最大50 Aに対応 銀めっきにより、コスト削減、耐腐食性、高導電性を実現 4接点のデュアルビーム設計による優れた電気的信頼性 低挿入力. 製品用途の情報. Mini-Fit Sr.電源コネクタは、工業、民生機器、自動車、通信、医療などの産業用途に適しています。主な用途には、プリンタ、電源、洗濯機、乾燥機、バイク、商用車、サーバー、X線装置などがあります。
長さ(mm)258
幅(mm)101
高さ(mm)11
質量(g)22
RoHS指令(10物質対応)対応
1袋(10個)
￥2,698
税込￥2,968
当日出荷
仕様オス/メス = オス 併用可能製品 = MLXコネクタハウジング シリーズ = MLX 適合電線サイズmm2 Min = 0.5mm2 結線方法 = 圧着 表面処理：コンタクト = 錫 コンタクト材質 = 真鍮 シリーズ番号 = 42023 動作温度 Min = -55℃動作温度 Max = +105℃Molex MLX圧着端子、42024 / 42043シリーズ. MLXシリーズプラグ / ソケットハウジング用のオスピン及びメスレセプタクル圧着端子。この端子は円形のデザインで、オスコンタクトは、かん合力を低減するスプリットピン設計です。
長さ(mm)131
幅(mm)71
高さ(mm)16
質量(g)32
RoHS指令(10物質対応)対応
1袋(100個)
￥829
税込￥912
当日出荷
仕様極数 = 4行数 = 1ピッチ = 5.03mmオス/メス = オス実装タイプ = ケーブルマウントシリーズ = STANDARD .093"接続方向 = ストレートハウジング材質 = ナイロン参照: 1189、1190、1376、1381、1433、1434、1973、2151、2273、2870、2871、4272、4550、6271、6310、42477、42478シリーズ端子とともに使用します。 3099シュラウド基板コネクタともかん合します。. プラグ及びレセプタクル、1490シリーズ. 1377シリーズ基板テールメス端子(代表品番679-4792)及び1380シリーズオス端子(代表品番670-0260)とともに使用
高さ(mm)5
質量(g)5
RoHS指令(10物質対応)対応
仕様タイプ = コネクタ オス/メス = オス行数 = 2 定格電流 = 13A シリーズ = DT 色 = グレー 高さ = 18.19mm 幅 = 40.56mm 深さ = 30.94mm ハウジング材質 = PA GF Deutsch DT シリーズプラグ. Deutsch DT プラグハウジングは、ケーブルとケーブルの接続用に設計されています。シールは、高い環境保護性を備えた堅牢なシールです。安全で汎用性と信頼性に優れた DT プラグコネクタハウジングは、自動車用途に最適な熱可塑樹脂製です。 DT プラグは 2 ～ 12 ピンのオプションが用意されているため、お好みに合わせて選ぶことはできません。Deutsch コンタクトのサイズは 16 で、それぞれ 13 A の連続容量を備えています。このハウジングには、かん合用の一体型ラッチが付いています。. 特長と利点. IP68 防水等級 14-20 awg (2.5-0.5 mm 2 ) 電線間接続 2/3/4/6/8/12 キャビティ構成 インライン、フランジ、または基板実装オプション ラッチを内蔵しています ウェッジロックは、コンタクトのアライメントと保持を確認します 動作温度: -55℃→ +125 ℃
長さ(mm)127
幅(mm)75
高さ(mm)20
質量(g)15
RoHS指令(10物質対応)対応
1個
￥799
税込￥879
当日出荷
仕様種類 = ウェッジロックシリーズ = DTオス/メス = メス極数 = 3
長さ(mm)127
幅(mm)75
高さ(mm)18
質量(g)9
RoHS指令(10物質対応)対応
1袋(10個)
￥179
税込￥197
当日出荷
仕様オス・メス メスソケットタイプ USBタイプ-Cシリーズ MUSBRコードが含まれています あり素材 シリコーンゴム色 黒
RoHS指令(10物質対応)対応
仕様タイプ = 六角ナットスレッドサイズ = 1/2 in - 28 UNEF素材 = 真鍮併用可能製品 = コネクタ仕上げ = ニッケル
シリーズD-Sub
併用機器めねじ付き4-40 UNC D-Sub用ねじ
アクセサリタイプ六角エクステンダ
仕様シリーズ：WC●圧着コネクタのタイプ：XAコンタクト●JST WC-692手動圧着工具、SXA及びSXAM圧着端子用. 高品質な圧着の重要性. 端子に圧着工具を使用する場合、2つの圧着が同時に行われます。1つは導体と端子間の電気接続です。もう1つは、振動と張力に対するストレインリリーフを提供する絶縁圧着です。電気接続は、ワイヤストランドと端末の間に空隙がない、気密接続にすることが重要です。空隙があると、腐食が発生して抵抗と加熱が発生し、電気接続に損傷が発生する可能性があります。良質の圧着工具を使用することにより、完全な気密性の圧着を実現でき、電気接続と絶縁の将来の劣化を防止することができます。. WC-692 JST手動圧着工具 概要. JSTは、高品質素材からできた耐久性、信頼性、使いやすい手動圧着工具を製造しています。この圧着工具は、快適に使用できるように人間工学に基づいてデザインされ、ソフトグリップが付けられた2本のハンドル、ラチェット機構、高精度グラウンドダイアセンブリ、ロケータ、ワイヤストッパで構成されています。ダイアセンブリには、ワイヤサイズ22 AWG、24 AWG、26 28 AWGの3つのキャビティがあります。工具の事前に設定されている荷重は簡単に調整できます。. ラチェット機構. このラチェットは、一定の加圧力に設定済みで、ハンドルが完全に閉じてダイが底に付くまでロックされたままになります。圧着サイクルが完了するまで、ハンドルを開くことはできません。したがって、中途半端な圧着を防止することができます。圧着サイクルが完了すると、ハンドルが再び開きます。ラチェットにより、一貫した質の高い圧着を繰り返し行えるようになります。ジャミングや端子の誤配置が発生した場合は、ラチェットリリースレバーを押すことで、ハンドルを簡単に開くことができます。. ロケータとワイヤストッパ. 圧着プロセスで端子を正確に配置できるように、この手動圧着工具には、ユーザーフレンドリなフラップスタイルのロケータが備わっています。端子を正しい側面に挿入できるようにするロケータは簡単に開くことができます。端子を挿入すると、ロケータが所定の位置に戻り、圧着工具が最初のラチェットまで閉じられます。この後、被覆を除去したワイヤをワイヤストッパに当たるまで端子に挿入していきます。挿入したら、手動工具は、ラチェットが解除されるまで閉じておくことが可能です。ロケータが開かれ、完全に圧着した端子を慎重に取り外すことができます。. 主な特長と利点. 優れた耐久性と使いやすさ 高精度のグラウンドダイ 完全な圧着サイクルを実現するラチェット機構 ラチェットリリースラッチ ロケータとワイヤストッパで、端子を正確に配置可能 荷重の再調整が簡単 エルゴノミックデザインの使いやすいソフトグリップハンドル. 質問と回答. この圧着工具にはどの端子を使用できますか? この手動圧着工具は、JSTルーズピースSXA-001T-P0.6及びSXAM-001T-P0.6非絶縁圧着端子(ワイヤサイズ28 22 AWG用)をケーブルに圧着するように設計されています。
RoHS指令(10物質対応)対応
1個
￥91,980
税込￥101,178
欠品中
