特殊治工具不要、電線前処理不要。電線をセットしプライヤーでかしめるだけの簡単・確実な一括圧接コネクタです。雌雄同形状コネクタであるため、1種類のコネクタでケーブルの中継やT分岐が可能です。4点接触構造により、高い接触信頼性を実現しました。
用途各種フィールドバスやセンサーコントロールシステムに使用されている2．54mmピッチ4芯フラットケーブル
材質(ボディ)PBT樹脂、(カバー)ナイロン、(コンタクト)銅合金
形状ストレート
質量(g)3.5
種類角型
極数4
使用温度範囲-20～70℃
定格電圧(V)AC/DC160
定格電流(A)5
結合方式ワンタッチ
コンタクト形状オス
結線方法圧着
広範囲の用途に適合する汎用オリジナルプラグ。種々なソケットかん合用プラグとして幅広く使用可能。独自の生産方式の採用により低価格を実現。ストレート端子プラグはご希望の極数に容易に分極可能。スルーホール径Φ0.8に対応。
規格RoHS適合、UL規格(ファイルNo.E103202)
耐電圧AC650V、1min(リーク電流1mA以下)
絶縁抵抗(MΩ)103以上(DC500Vにて)
使用周囲温度(℃)-55～+105(低音にて氷結しないこと)
材質(ベース)ガラス入りPBT樹脂(UL94V-0)/黒色
材質(コンタクト接触部)黄銅
材質(コンタクト端子部圧接部)黄銅
処理(コンタクト接触部)ニッケル下地金メッキ(0.15μm)
処理(コンタクト端子部圧接部)ニッケル下地錫メッキ(2.0μm)
実装高さ9.5mm、コンタクトピッチ2.54mmの小型、低背型でPSシリーズコネクタのファミリ品です。コネクタの倒れ込みや挿抜時のこじり等に強いボックスタイプのピンヘッダと圧着式ソケットとの組み合わせにより基板対電線接続用として高密度実装に最適なコネクタです。
使用温度範囲(℃)-40to+85
定格電流(A)3
コネクタ形状ソケットコンタクト
仕上(コンタクト接触部)ニッケル上金めっき
絶縁抵抗(MΩ)1000
接触抵抗(mΩ)10
コンタクトピッチ(mm)2.54
結線方法圧着
ソケットコンタクトにディスクリートワイヤを圧着結線後、ソケットハウジングに装着。相手側の基板実装用ピンヘッダとの組合せによる基板対電線接続用コネクタです。
定格電流(A)3
絶縁抵抗(MΩ)1000
基板接続方法はんだ付け (スルーホール)
オス/メス = オス。併用可能製品 = DT / HD密閉型コネクタハウジング。シリーズ = 0460。適合電線サイズmm2 Min = 2mm2。結線方法 = 圧着mm2。表面処理：コンタクト = ニッケルAWG。適合電線サイズAWG Max = 12AWG。最大接触抵抗 = 60mV。動作温度 Min = -55℃。動作温度 Max = +125℃。DT / HDシリーズ 密閉型コネクタ用端子. Deutschの高品質丸形端子は、DT / HDシリーズの密閉型コネクタに適しています。このコネクタは、自動車産業でのケーブル配線用に設計され、環境に配慮したコネクタです。このソリッドコンタクトには、ニッケルめっきを施した銅合金ボディとラジアル圧着タイプがあります。DTシリーズの圧着コネクタは堅牢な品質であり、現場で実証済みの信頼性を備えています。. 特長. ニッケルめっき銅端子 幅広いDeutschの密閉型コネクタに適合 ラジアル圧着タイプ
RoHS指令(10物質対応)対応
1袋(10個)
￥1,298
税込￥1,428
3日以内出荷
プッシュイン接続端子台用のアクセサリ。これらのアクセサリは、このシリーズのプッシュイン接続端子台とともに使用します。
材質銅
色赤
ピッチ5.2mm
種類ジャンパバー
極数3
シリーズFBS3-5
定格電流(A)24
RoHS指令(10物質対応)対応
併用可能製品CLIPLINEシリーズ
実装タイププラグイン取り付け
1袋(5個)
￥939
税込￥1,033
欠品中
一連の稜線.ATシリーズコネクタ用のウェッジは、コネクタコンタクトの内部安定性を高めると同時に、シール保持機能も追加され、組み立て時にフロントシールが所定の位置から外れないようになっています。
幅(mm)14.95
高さ(mm)11.5
タイプウェッジ
シリーズAT
深さ(mm)19.35
RoHS指令(10物質対応)対応
オス・メスメス
1袋(5個)
￥109
税込￥120
当日出荷
一連の稜線.ATシリーズコネクタ用のウェッジは、コネクタコンタクトの内部安定性を高めると同時に、シール保持機能も追加され、組み立て時にフロントシールが所定の位置から外れないようになっています。
幅(mm)10.45
タイプウェッジ
シリーズAT
深さ(mm)13.2
RoHS指令(10物質対応)対応
オス・メスオス
1袋(5個)
￥119
税込￥131
当日出荷
USB Type-C用コネクタを2.54mmピッチに変換する基板。USB Type-Cコネクタの信号を2.54ピッチの端子に引き出してあります。引き出す信号は、USB2.0規格の4本(VBUS、GND、D+、D-)とCC1/CC2端子、GNDの計7本に限定して小型化しました。VBUS、GNDは、サンハヤト製ブレッドボードの電源ラインに合わせたパターンから引き出すことも可能です。CC1/CC2端子には、入出力方向の判別などに用いる抵抗(1608サイズ)も搭載できます。
仕様●寸法：24.13×18.42mm●材質：両面・ガラスエポキシ(FR-4)●板厚：1.6t●仕上処理：スルーホール、金フラッシュ、レジスト、Vカット処理2枚続き●コネクタ：USB Type-C(ソケット※メス型)※信号ラインはUSB2.0規格●付属品：USB Type-Cコネクタ実装済み(ピンヘッダは付属していません)
アズワン品番67-0391-78
1袋
￥2,298
税込￥2,528
当日出荷
仕様Molex Micro-Fit 3.0 mm 圧着端子. Micro-Fit 3.0 mmプラグ / レセプタクルハウジングで使用するピン / レセプタクル圧着端子です。これらを使用する圧着端子は、複数の接点によって信頼性の高い電気接続と高電流容量を実現します。端子には固定用のツメが付いており、コネクタハウジングにしっかりと固定します。46235シリーズの圧着端子はRMF(低嵌合力)コンタクトで、嵌合力と離脱力をが抑えられていて使いやすくなっています。各種めっきとワイヤサイズが取り揃えられており、柔軟な設
シリーズMicro-Fit 3.0
最大電流(A)8.5
適合電線(mm2)(Min)0.2
材質(コンタクト)リン青銅
動作温度(℃)(Max)+105
適合電線サイズ(Min)24AWG
RoHS指令(10物質対応)対応
結線方法圧着
オス・メスオス
シリーズ番号43031
併用可能製品Micro-Fit 3.0 / Micro-Fit BMIコネクタハウジング
最大接触抵抗(mΩ)10
1箱(100個)
￥1,398
税込￥1,538
当日出荷

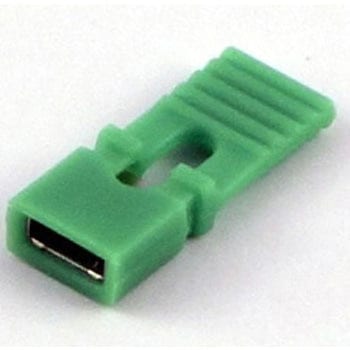

。2.54mmピッチのジャンパピンです。抜き差ししやすいつまみ付き
仕様●1個●色：緑
アズワン品番67-0402-14
1個
￥18
税込￥20
5日以内出荷
仕様極数 = 6行数 = 2ピッチ = 4.2mmオス/メス = メス実装タイプ = ケーブルマウントシリーズ = Mini-Fit Jr併用可能製品 = 45558シリーズレセプタクル、45718シリーズレセプタクル、5556シリーズレセプタクル接続方向 = ストレート長さ = 13.8mm幅 = 9.6mmハウジング材質 = ナイロンMolex Mini-Fit Jr. 4.2 mmレセプタクルハウジング、PCI Express - 45559シリーズ用. PCI Expressハイエンドグラフィックスアドインカードのアプリケーション向けのMini-Fit Jr. 4.2 mmレセプタクルハウジングです。 このMini-Fit Jr. 4.2 mmレセプタクルハウジングは、操作が簡単でありながら確実なかん合を実現するサムラッチによるポジティブロッキング、極性化、かん合の角度が最適でない場合に発生し得る端子のダメージを防止するスクーププルーフ設計を備えています。 圧着端子については、5556シリーズ(代表品番 ； 172-9140 172-9140 )を参照してください。 かん合コネクタについては、45558シリーズ及び45718シリーズのMini-Fit Jr.ヘッダを参照してください。
長さ(mm)158
幅(mm)97
高さ(mm)21
質量(g)10
RoHS指令(10物質対応)対応
1袋(5個)
￥249
税込￥274
当日出荷
仕様オス/メス = メス 併用可能製品 = Mini-Fit Sr.コネクタハウジング シリーズ = Mini-Fit Sr 適合電線サイズmm2 Min = 3mm2 結線方法 = 圧着 適合電線サイズAWG Min = 12AWG 適合電線サイズAWG Max = 10AWG シリーズ番号 = 42815 最大接触抵抗 = 1mΩ 動作温度 Min = -40℃動作温度 Max = +105℃Molex Mini-Fit Sr.圧着コンタクト - 42815 / 42817シリーズ. 最大50 Aまで対応可能なMini-Fit Sr.レセプタクル / プラグハウジング用のオス / メス圧着端子です。これらの圧着端子には、金より安価で耐腐食性と導電性にも優れた銀めっきが施されています。このレセプタクル端子は、4接点のデュアルビーム設計により、優れた接触信頼性と長期にわたる電気的性能を実現しています。また、挿入力も低く抑えられています。. 特長と利点. 最大50 Aに対応 銀めっきにより、コスト削減、耐腐食性、高導電性を実現 4接点のデュアルビーム設計による優れた電気的信頼性 低挿入力. 製品用途の情報. Mini-Fit Sr.電源コネクタは、工業、民生機器、自動車、通信、医療などの産業用途に適しています。主な用途には、プリンタ、電源、洗濯機、乾燥機、バイク、商用車、サーバー、X線装置などがあります。
長さ(mm)258
幅(mm)101
高さ(mm)11
質量(g)22
RoHS指令(10物質対応)対応
1袋(10個)
￥2,698
税込￥2,968
当日出荷
仕様オス/メス = メス 併用可能製品 = 標準.093インチコネクタハウジング シリーズ = STANDARD .093" 適合電線サイズmm2 Min = 0.5mm2 結線方法 = 圧着 表面処理：コンタクト = 錫 適合電線サイズAWG Max = 14AWG シリーズ番号 = 1189 最大接触抵抗 = 10mΩ 動作温度 Min = -40℃動作温度 Max = +105℃UL (E29179)； CSA (LR 19980)； EAMCL. Molex 2.36 mm径ピン / レセプタクル圧着端子. 業界標準サイズの2.36 mm径ピン / レセプタクル圧着端子は、5.03 mmピッチ標準.093インチのコネクタハウジング及び6.71 mmピッチ3191シリーズのコネクタハウジングで使用することができます。この圧着端子は、柔軟に設計できるようにプラグ又はレセプタクルハウジングで使用可能で、スズめっき又は金めっきのタイプがあり、さまざまなワイヤサイズに対応しています。. 用途:. 家庭用電化製品 通信 ネットワーキング 携帯デバイス
長さ(mm)152
幅(mm)102
高さ(mm)15
質量(g)15
RoHS指令(10物質対応)対応
1袋(100個)
￥1,598
税込￥1,758
当日出荷
仕様極数 = 6 オス/メス = オス 行数 = 2 定格電流 = 13A 実装タイプ = フランジマウント シリーズ = DT 色 = グレー IP保護等級 = IP68 高さ = 22.63mm 幅 = 18.19mm 深さ = 30.94mm 動作温度 Min = -55℃
長さ(mm)165
幅(mm)115
高さ(mm)20
質量(g)43
1袋(5個)
￥2,398
税込￥2,638
当日出荷
仕様SMAコネクタアダプタ. SMA対SMA RF同軸アダプタのCinch Connectivity製品です。ステンレススチールボディと金めっきセンターコンタクトを備えています。 これらのSMA対SMA RF同軸アダプタコネクタには、多様な構成が用意されており、さまざまな用途に適しています。. 最大周波数 - 12 GHz インピーダンス - 50 Ω 動作温度-65 ～ +165 ℃
長さ(mm)32.6
材質(ボディ)ニッケルめっき
材質(コンタクト)ベリリウム
アダプター型式SMAジャック-Nプラグ、【A】SMA、【B】N型
RoHS指令(10物質対応)対応
インピーダンス(Ω)50
オス・メス【A】メス、【B】オス
ボディ向きストレート
コンタクトめっき金
1個
￥1,498
税込￥1,648
当日出荷
シリーズDT
コンタクト数12
RoHS指令(10物質対応)対応
アクセサリタイプウェッジロック
併用可能製品自動車用コネクタ
1袋(10個)
￥449
税込￥494
当日出荷
シリーズD-Sub
併用機器めねじ付き4-40 UNC D-Sub用ねじ
アクセサリタイプ六角エクステンダ
仕様オス・メス：オス●シリーズ：Micro-Fit●端子方法：圧着●コンタクトめっき：錫●コンタクト材質：リン酸銅●シリーズ番号：43031
RoHS指令(10物質対応)対応
全長(mm)127.5
シリーズHan D， Han E， Han-Yellock
コネクタ(圧着コネクタ)圧着コンタクト
1個
￥7,998
税込￥8,798
当日出荷
シリーズFASTON .187
RoHS指令(10物質対応)対応
仕様ジェンダー = オス併用 = Dynamic 1000コネクタハウジングシリーズ = Dynamic 1000最小ワイヤサイズmm2 = 0.08mm2端子方法 = 圧着コンタクトめっき = 金最大ワイヤサイズAWG = 22AWG動作温度 Min = -55℃動作温度 Max = +105℃メーカー型番:(1827586-2) 、(1903115-2) の専用圧着工具(2119144-1) メーカー型番:(1827587-2) 、(1871743-1) 、(1903116-2) 、(1903124-1) の専用圧着工具(2119141-1) メーカー型番:(1827588-2) 、(1871744-1) 、(1903117-2) 、(1903125-1) の専用圧着工具(2119143-1) メーカー型番:(1827589-2) 、(1871745-1) 、(1903118-2) の専用圧着工具(2119142-1). TE Connectivity Dynamic 1000圧着コンタクト. 圧着レセプタクル及びタブコンタクトのD-1000シリーズは、すべてのDynamic Series 1000ハウジングに適合します。このDynamic 1000シリーズコネクタ圧着コンタクトでは、高い信頼性を実現する標準の金めっき、又はより経済的な市場ニーズに対応するスズめっきを用意しています。このD-1000圧着コンタクトは、仕様、用途、及びコストに応じて、30 AWG → 18 AWGのワイヤサイズを用意しており、お客様に広範な選択肢を提供しています。. 特長と利点. 定格電流に対応する高導電性素材製 信頼性の高い金めっきタイプ ワイヤサイズ範囲: 30 AWG → 18 AWG すべてのDynamic 1000コネクタハウジング製品に適合. 製品用途の情報. Dynamic 1000シリーズコネクタは、電源及び制御ボードの両用途で、I/O信号及び電源回路に使用できる設計です。主な用途は、ファクトリオートメーション機器及びコンピュータ、プロセスコンピュータ、PC、サーボドライブ、サーボモータ、インバータ、スイッチング電源など
1袋(100個)
￥3,698
税込￥4,068
当日出荷
仕様ジェンダー = オス併用 = Dynamic 3000コネクタハウジングシリーズ = Dynamic 3000最小ワイヤサイズmm2 = 0.5mm2最大ワイヤサイズmm2 = 1.4mm2コンタクトめっき = 金コンタクト材質 = 銅合金メーカー型番:(175216-2) 、(175216-3) 、(1-175216-2) 、(1-175216-3) 、(1-175216-5) 、(175287-2) 、(175287-3) 、(175287-5) の専用圧着工具(91565-1) メーカー型番:(175217-2) 、(175217-3) 、(1-175217-2) 、(1-175217-3) 、(1-175217-5) 、(175288-2) 、(175288-3) 、(175288-5) の専用圧着工具はメーカー型番：(91559-1) (RS品番： ； 439-4309 439-4309 )をご覧ください。 メーカー型番:(175218-2) 、(175218-3) 、(1-175218-2) 、(1-175218-3) 、(1-175218-5) 、(175289-2) 、(175289-3) 、(175289-5) の専用圧着工具はメーカー型番：(91558-1) (RS品番： ； 439-4359 439-4359 )をご覧ください。 メーカー型番:(917511-2) 、(917511-3) 、(1-917511-2) 、(1-917511-3) 、(1-917511-5) 、(917512-2) 、(917512-3) 、(917512-5) の専用圧着工具(91560-1) メーカー型番:(353717-2) 、(353717-3) 、(1-353717-2) 、(1-353717-3) 、(1-353717-5) 、(353718-2) 、(353718-3) 、(353718-5) の専用圧着工具(91561-1). TE Connectivity DYNAMIC D-3000シリーズコンタクト. DYNAMIC D-3000シリーズタブ及びレセプタクルコンタクトはDYNAMIC D-3000シリーズコネクタハウジング用です。D-3000シリーズのコンタクトは同シリーズの全ハウジングで使用でき、最大15 Aの高電流に対応できます。ハウジングに挿入すると、ハウジングのランスがコンタクトをしっかり固定し、クリック音がして確実なロックを知らせます。また、専用工具で取り外が簡単です。DYNAMIC D-3000シリーズ端子はタブ構造を備えたこじりに強い箱形レセプタクルで、3点接触方式により高い電気的信頼性を実現しています。挿抜耐久性や多極の用途には標準接点圧品、振動のある用途には高接点圧品と、用途に応じて2種類の接点圧品が用意されています。各種用途向けに金めっき品及びスズめっき品が用意されています。. 特長と利点. 高電流容量: 15 A こじりに強い箱形設計 3点接触方式により高い電気的信頼性 標準品と高接点圧品 スズめっき及び金めっきオプション. 用途. DYNAMIC D-3000コネクタシリーズは産業機器の信号・電源混在用途で使用
1袋(50個)
￥5,598
税込￥6,158
当日出荷
TE Connectivity Japan(旧:TYCOELECTRONICS(タイコエレクトロニクス))TE Connectivity 基板ヘッダ， 4極， 1列， ストレート， 電線対基板 2.5mm EIシリーズ
(1件すべてのレビューを見る)
RoHS
RoHS
仕様シリーズ = EIピッチ = 2.5mmコンタクト数 = 4行数 = 1ボディ向き = ストレートシュラウド/アンシュラウド = アンシュラウドコネクタシステム = 電線対基板端子方法 = はんだタイプ = 電線対基板定格電圧 = 250 V ac、350 V dcTE Connectivity Economy Interconnection (EI)基板ヘッダコネクタ(2.50 mm). EIシリーズ(Economy Interconnection) 2.5 mm部分シュラウド付き基板ピンヘッダで、高密度電線対基板接続に最適なコンパクトな設計が採用されています。これらのEIシリーズヘッダは、かん合相手のレセプタクルコネクタとの確実な接続を可能にする極性化されたロックラッチを備えています。ハウジングはUL94V-0等級6/6ナイロン製で、色分けされています。これらのEIシリーズ2.5 mm基板ピンヘッダは、垂直構成とライトアングル構成、金めっきコンタクトとスズめっきコンタクトのものを用意しています。
RoHS指令(10物質対応)対応
1袋(5個)
￥189
税込￥208
当日出荷
TE Connectivity Japan(旧:TYCOELECTRONICS(タイコエレクトロニクス))TE Connectivity 圧着端子コンタクト メス Junior Power Timerシリーズ
RoHS
RoHS
仕様ジェンダー = メス併用 = Junior Power Timerコネクタハウジングシリーズ = Junior Power Timer最小ワイヤサイズmm2 = 0.5mm2最大ワイヤサイズmm2 = 1mm2コンタクトめっき = 金コンタクト材質 = 銅， 鉄合金MCPコネクタについては、< 680-5980') 680-5980/を参照. TE Connectivity Junior Power Timerコンタクト. これらのコンタクトは、JPT (Junior Power Timer)コネクタに適合します。
RoHS指令(10物質対応)対応
1袋(10個)
￥2,398
税込￥2,638
当日出荷
