TAKEX(タケナカエンジニアリング)の受信制御機器

電源は、AC100VまたはDC10～30Vのどちらでも使用できる2電源方式です。漏水警報および断線警報は、検知ブザー音と表示灯の点灯・点滅でお知らせします。検知ブザー音は、入・切スイッチで鳴動させるか、させないかの選択運用ができます。漏水検知および断線検知それぞれ独立して、警報出力接点(無電圧c接点)が付いています。リード線式センサー(Z-AD-RS/FH)か、電極式ポイントセンサー(AD-PA-R)のどちらかを選択して、接続運用ができます。※純水・超純水などの不純物のきわめて少ない水は検知できませんのでご注意ください。リード線式センサー(Z-AD-RS/FH)は、最長(総延長)で100mまでの、監視エリアに応じた長さで選択できます。

1点のセンサー信号をコントローラ、カメラ機器、表示灯などへ3分配出力します。 入力、出力ともにa接点・b接点切替式。

用途に応じたセンサーやコントローラとの組み合わせで信号制御用として、時間制御の多様化に対応します

1系統の入力を3系統の出力に分配するユニットです。 入力、出力ともにa接点・b接点の切り替えができます。 DC10.8～26.4Vの電源電圧に対応。(SD-3Aの仕様に電源電圧の入力範囲を広げた製品です) 薄型でコンパクトなデザインなので、設置場所の外観を損ないません。

防雨構造により屋外設置が可能な1チャンネル簡易型受信ユニットです。 DC電源タイプとAC電源タイプの2種類あります。警報出力時間は8種類のタイマー時間より選択できます。 配線しやすいリード線付きです。動作表示灯により送信機の電池切れが確認できます。 防雨構造なので屋外に設置可能。屋外でサイレンやライト等の威嚇機器と組み合わせて使用できます。 アンテナは取りはずし可能で本体をボックス等に収納し、延長アンテナを接続することが可能です。

運用モードが4パターン設定でき、暗証番号に対応した2出力内蔵の制御部一体式テンキースイッチ。 2系統の出力を内蔵しており、しかも、個々の暗証番号の照合により動作しますので、本機1台で機械警備のセット/リセットや電気錠の開閉等2種類の制御が行えます。

薄さ8mmのカード式押しボタン送信機です。 4周波切替対応により、送信機や中継機を多数設置した時の電波混信を軽減することができます。 電池は市販のコイン形リチウム電池を使用していますので、簡単に交換できます。

入力AC100V～200V・出力DC24V・400mAの小型組込専用直流電源ユニットです。1個用スイッチボックス(浅型)に適合したサイズです。非接触スイッチ【DHS-1】と組み合わせれば直流電源と一体で設置可能なほか、自動ドアの周辺機器用直流電源、セキュリティシステム機器の直流電源として最適です。

設備情報としての漏水センサーWL-SH1の漏水監視や、その他設備の異常情報の集中監視用5CH表示盤です。シンプル、かつ、識別しやすい表示と報知音表示部パネルには各回路ごとに赤色LED表示灯が配備され、警報時:点灯、メモリー時:点滅 で表示します。また、各回路ごとの固有の報知音を設定すると、報知音で異常内容が識別できます。※5回路とも1つの報知音に統一することもできます※音量調整可能 (最小無音～80dB)各回路個別の『入・切』設定が可能です!各回路ごとの入・切スイッチが配備されており、回路ごとのセットが可能となり、場面に応じた警戒パターンで運用ができます!使い勝手を考慮した信号出力・センサー用電源信号出力は、1総合出力 c接点、2各回路個別出力 c接点×5を有し、外部への情報伝達や外付けの各機器(自動通報装置や回転灯・サイレン・電磁弁など)への連動運用に最適です。また、センサー用電源500mAを装備しましたので、WL-SH1やWL-CR1を複数個設置しての集中監視盤としても運用いただけます。≪表示・出力≫の保持かリアルタイム設定機能を持たせました!表示灯や信号出力は、保持かリアルタイムかの設定が可能です。運用方法によって、選択設定ができるようになりました。

各種センサーをワイヤレス化できる接点入力型の送信機です4周波切替対応により、送信機や中継機を多数設置した時の電波混信を軽減することができます電池は長寿命タイプのリチウム電池です送信動作はワンショット/繰り返しの切替式です発報頻度の高いセンサーを接続したときに送信回数を抑え電池寿命を延ばす事ができる規制送信機能を搭載

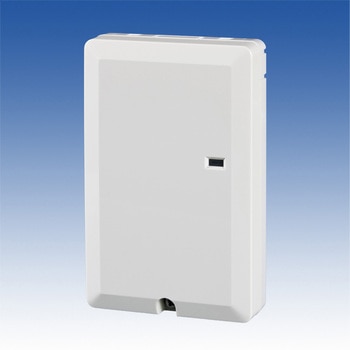

1系統の無電圧a接点入力を3系統の有電圧出力に分配するユニットです。(出力電圧は入力電圧に連動)出力は系統毎に有電圧と無電圧出力に切替可能です。出力の最大電流合計は2Aです。コントローラの無電圧警報出力と威嚇機器との接続が簡単にできます。

各種センサーをワイヤレス化できる接点入力型の送信機です。 ユニットに送信アンテナを外部に取付け、屋外見通し距離約200mを実現。 4周波切替対応により、送信機を多数設置したときの電波混信を軽減することができます。 リチウム電池とDC5V～15Vの外部電源で動作可能ですので、システム内容に応じた設計が可能です。 連続した警報信号の送信を繰り返し送信とするか、ワンショット送信とするかの選択ができます。さらに送信パターンを1回とするかランダムとするかを選択できます。

高齢者にも押しやすいペンダント型送信機でワイヤレス部を4周波切替対応型に変更し、電波の信頼性を向上させました。 小電力セキュリティシステムの4周波切替対応型送信機シリーズに、ペンダント防水型送信機がラインナップに加わり、電波干渉を軽減したワイヤレスシステムの構築が可能となりました。 新たな送信パターンを採用 1.送信機タイプを従来の『携帯型』に加え、『接点型』を選択可能にしました。 『携帯型』・・・非常ボタン押下時、警報信号のみを送信 『接点型』・・・非常ボタン押下時、警報信号を送信。リセットボタン押下時、復旧信号を送信 2.送信タイプに応じた送信モードが選択可能になりました。 『携帯型』・・・ワンショット送信/連続送信 選択可能 『接点型』・・・ランダム送信/1回送信 選択可能 3.送信タイプに応じた送信回数が選択可能になりました。 『携帯型』・・・1回送信/3回送信 選択可能 『接点型』・・・ワンショット送信/繰り返し送信 選択可能

電池式赤外線センサ送信機TXF-125の交換用及び増設用の専用電池です。

屋外に直接設置できる新型中継機登場 登録した送信機、中継機の電波のみを中継しますので、不要な送信機による電波混信を防止できます。 屋外の過酷な環境を考慮し、耐候性の高いAES樹脂を採用しています。 内部に液晶画面を装備していますので登録内容の確認や個別消去、受信レベル測定が可能です。

無電圧リレー接点入力の変化時(立上り・立下り)にのみワンショット出力を出すユニットです。

長距離通信が可能な受信ユニット・受信可能距離は見通し約1kmで長距離通信が可能な長距離型(LoRa)ワイヤレス用の受信ユニットです。・長距離型(LoRa)ワイヤレス用の各種送信機やコンバータからの電波を受信して、 各種通報装置やコントローラなどを経由して、非常、侵入、設備異常などの緊急通報が行えます。・各種送信機〔送信機、コンバータ、リモコン、受信機(受信機連動時)〕を最大100台まで登録可能です。・4チャンネルごとに表示と個別警報出力が動作します。異常報知機能個別警報出力に加えて、登録した各種送信機(連動する受信機やコンバータを含む)の異常が発生したことを各チャンネルと液晶部で報知し、異常内容に応じて動作する4種類の出力を装備しています。(タンパー異常、定期送信異常、電池切れ、環境異常)双方向通信機能長距離通信でもより確実な無線通信を実現するために、双方向通信機能を搭載しています。受信機連動機能複数の受信機で、受信内容や警戒/解除状態を無線で連動させる連動制御機能を搭載しています。(親機と連動する子機は最大5台です)※多チャンネル受信ユニット(RLX-1000)との連動はできません。

送信機の電波を受信すると表示灯と警報音(チャイム音)で報知する小電力型ワイヤレスシステム用の受信機です。本機のCH警戒/解除ボタンにより、チャンネルごとに警戒/解除状態が個別で切替えできます。よって、本機1台で、全警戒することや部分的に警戒するなど運用にあわせて警戒状態を切替えできるシステムが構築できます。また、本機の警戒/解除ボタン、そして、別売のリモコンやリモートスイッチにより、警戒状態を一括で切替えることもできます。・一括警戒操作=解除前の警戒状態で警戒を開始・一括解除操作=全チャンネルが解除

フックが付いているナースコール接続専用の小電力型受信機ですベッド柵やヘッドボードに、簡単にフック掛けすることができます。受信可能距離は見通し約100mです。 4周波切替式のため、電波の混信を防ぐことができます。パネル状に、別売の「分配コンセント」を取り付けることができ、 メーカーのさまざまなワイヤレスセンサー(最大40台登録可)をナースコールに取り込めます。センサーから分配コンセントまでの配線を無くすことで、マットセンサーなどの断線による故障がありません。 有線式で配線だらけの状態をすっきりさせることができます。

一つの筺体内に検知電極、送信ユニットを内蔵し、漏水を検知すると電波で受信機に検知信号を伝えます。ケース底部にある4つの検知電極にて漏水を検知し、受信機に送信します。4周波切替対応により、送信機や中継機を多数設置したときの電波混信を軽減することができます。ケースは防水構造のため、一時的に水没しても故障することはありません。設置場所に応じて設置を安定させる、高さ調整ネジ(アジャストスクリュー)付。待機時で約10年と、高寿命の専用リチウム電池付。※純水・超純水などの不純物のきわめて少ない水は、検知できませんのでご注意ください。

各種センサーなどの接点信号を入力して電波送信する屋内設置型の長距離型(LoRa)ワイヤレスシステム用の送信機です。屋内用の接点入力型送信機(LoRa変調方式)：屋内用のスリムな接点入力型送信機です。各種センサーや設備の無電圧接点のON/OFF信号に応じた無線信号(警報/復旧)を送信します。無線部は、長距離型(LoRa)ワイヤレスで、電波到達距離は見通し約1kmです。双方向通信機能：長距離通信でもより確実な無線通信を実現するために、双方向通信機能を搭載しています。付属の専用リチウム電池を使用して電池寿命は約8年を実現します。(1日100回送信、常温にて)DC5V～15Vの外部電源でも駆動できます。(電池と併用不可)4周波切替対応により、送信機やコンバータを多数設置したときの電波混信を軽減することができます。

最大10回線のセンサーの状態確認が可能。センサーからの信号を検出すると、チャンネル別にLED表示をするとともに無電圧出力(個別・代表)が動作します。センサー入力および個別出力は個別にa/b接点の切り替えが可能です。センサー入力に対して、表示灯、出力の保持、非保持の選択が可能です。総合通信機能で、4台まで同期して運用が可能です。

電源OFF時は出力の状態を保持します。ジャンパーピン2(JP2)の切り替えにより、動作モードの切り替えが可能です。【トグルモード】(JP2:ON時):IN端子の入力ごとに出力のON/OFFが切り替わります。(RES端子入力は無効になります)【ラッチモード】(JP2:OFF時):IN端子の入力により出力がOFFからONへ切り替わり、RES端子の入力により出力がONからOFFに切り替わります。(出力ON状態でIN端子に入力があっても出力は切り替わりません)

各種センサーをワイヤレス化できる接点入力型の送信機です4周波切替対応により、送信機や中継機を多数設置した時の電波混信を軽減することができます電池は入手しやすい市販のアルカリ乾電池です送信動作はワンショット/繰り返しの切替式です発報頻度の高いセンサーを接続したときに送信回数を抑え電池寿命を延ばす事ができる規制送信機能を搭載

長距離型ワイヤレスシステム用の受信ユニットです。長距離型ワイヤレスシステム用の各種送信機やコンバータからの電波を受信して、各種通報装置やコントローラなどを経由で非常、侵入、設備異常などの緊急通報が行えます。 最大100台までの各種送信機(連動する受信機やコンバータを含む)が登録可能です。 送信機は10個のチャンネルに振り分けて登録でき、チャンネルごとの表示と個別警報出力と警報総合出力(1出力)が動作します。 警報出力に加えて、登録した各種送信機(連動する受信機やコンバータを含む)の異常が発生したことを各チャンネルと液晶部で報知し、異常内容に応じて動作する4種類の出力を装備しています。(タンパー異常、定期送信異常、電池切れ、環境異常) 長距離通信でもより確実な無線通信を実現するために、双方向通信機能を搭載しています。 複数の受信機で、受信内容や警戒/解除状態を連動させる連動制御機能を搭載しています。(親機と連動する子機は最大5台) 4周波切替対応により、送信機(コンバータ)を多数使用したときの電波混信を軽減することが可能です。 送信機からの警報信号を受信すると警報音(チャイム音/アラーム音から選択)が鳴動します。音量:可変式(無音～80dB)

簡単操作、豊富な機能!スタイリッシュな簡易型コントローラ 全警備時は1～4CH全て警備となります。部分警備(チャイムモードと選択)時は1，2CHのみ警備となります。※部分警備モードとチャイムモードは併用できません。 チャイムモード選択時は入力毎に異なる音色が鳴ります。(1CH:ピンポーン/2CH:ピピッピピッ/3CH:メロディ(エリーゼのために)) 全警備のセット/解除操作は、ディレイタイマーを使用した本体全警備ボタンによる操作、または2路リモートスイッチを使用した遠隔での操作のいずれかを選択できます。 ※2路リモートスイッチ使用時は、全警備ボタン、部分警備ボタンは操作不可になります。 チャンネル毎にa/b接点が切替可能なので、防犯センサーはもちろん呼出スイッチの接続も可能です。 総合警報出力2出力(無電圧a接点)、来客出力1出力(無電圧a接点)を装備し、警報時と来客報知時に異なる外部機器を作動させることが可能です。来客出力は設定で総合警報出力として使用することができます。

用途に応じたセンサーやコントローラとの組み合わせでセキュリティや照明制御など時間制御の多様化に対応します

バスネットシステム専用の中継機です

時分割多重伝送方式を採用していますので、長距離でも多点数の伝送が可能になり、これまでのリレー接点式に比べて省施工、省配線と高い信頼性を両立させています。

コントローラと端末機器間を結ぶ高速の情報伝達システム

4周波切替対応により、送信機や中継機を多数設置した時の電波混信を軽減することができます。 お風呂場でも使える簡易防水構造です。電池は市販のコイン形リチウム電池を使用していますので、簡単に交換できます。

4周波切替対応により、送信機や中継機を多数設置した時の電波混信を軽減することができます。 お風呂場でも使える簡易防水構造です。電池は市販のコイン形リチウム電池を使用していますので、簡単に交換できます。
