TDKラムダの電子部品(オンボード)

実装面積を従来製品に比べ約半分に小型化。 タンタルコンデンサおよびアルミ電解コンデンサレス。 全てのシリーズにリモートON/OFF機能内蔵。 出力電圧は±3%の高精度(10W以下単一出力)。 5面を金属シールドした低ノイズ設計。 樹脂充填しない軽量設計。 DIP挿入と、SMD装着、SIP縦型挿入(3W製品)の実装に対応。

超小型で広い入力電圧範囲の絶縁型DC-DCコンバータ。超小型で実装面積の省スペース化が可能。広い動作温度範囲：-40℃～+100℃。耐電圧(入力-出力間、1分)：DC1500V、AC1000V。機能：リモートON/OFF コントロール(標準仕様)、外部出力可変(標準仕様※単出力のみ)

オールインワン設計で外付部品が不要な、超小型AC‐DCオンボード電源

【ワイド入出力・昇降圧タイプ 非絶縁型 DC-DCコンバータ】 高効率(最大97%)、入力電圧範囲：9～53VDC 出力電圧範囲：9.6～48VDCタイプ、5～28VDCタイプ 小型：業界標準サイズの1/16ブリックピン配置で、300W出力を実現 バッテリからの駆動に最適(シームレスな昇圧、降圧切り替え) 軽量：業界トップクラスの25g

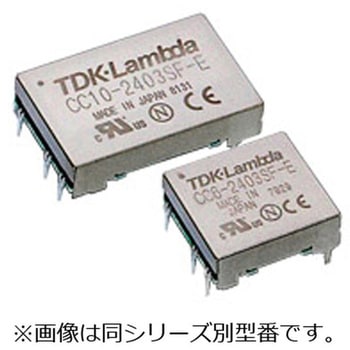

出力電圧 5V dc。入力電圧範囲 18 36 dc。定格電力 6W。入力電圧公称 24 dc。出力電流 1.2A。実装タイプ 表面実装。分離式 あり。出力数 1。出力電圧調整範囲 4.75 6V。パッケージ DIP。絶縁電圧 500V ac。幅 21.1mm。シリーズ CC-E。ロードレギュレーション 40mV。代表規格 CE， cULus， EN 60950-1， NEMKO， UL/CSA 60950-1℃。CC-Eシリーズ、1 12 Wのシングル デュアル出力. CC-Eシリーズは、多様な用途に適した現場で実証済みの幅広い製品を用意しています。これらのコンバータは68の入力電圧と出力電力で構成されています。金属ケースに収納されたこれらの製品は軽量で、放射EMIを削減します。このシリーズの代表的な用途には、計測器、放送、プロセス制御、汎用工業があります。 . 特長と利点. 一体型 コンパクト 複数入力電圧の構成 オープンフレーム(注封なし) 基板上の占有面積を削減 外部コンポーネント不要 システム構成が簡単 軽量、表面実装に最適(Rタイプ)

出力電圧 = 5V dc。入力電圧範囲 = 18→ 36 V dc。定格電力 = 1.5W。入力電圧公称 = 18→ 36 V dc。出力電流 = 300mA。実装タイプ = スルーホール。分離式 = あり。出力数 = 1。パッケージ = PDIP。絶縁電圧 = 500V ac。長さ = 16.51mm。最低温度 = -40℃。CC1R5-E シリーズ 絶縁型DC-DCコンバータ 1.5 W シングル / デュアル出力. タンタルコンデンサ/誘電体コンデンサなし スルーホールタイプ 動作温度範囲: -40 → +85 ℃

出力電圧 ±12V dc。入力電圧範囲 18 36 dc。定格電力 6W。入力電圧公称 24 dc。出力電流 250mA。実装タイプ スルーホール。分離式 あり。出力数 2。出力電圧調整範囲 ±11.4 ±15V。パッケージ DIP。絶縁電圧 500V ac。幅 21.1mm。シリーズ CC-E。ロードレギュレーション 600mV。効率 86%。CC-Eシリーズ、1 12 Wのシングル デュアル出力. CC-Eシリーズは、多様な用途に適した現場で実証済みの幅広い製品を用意しています。これらのコンバータは68の入力電圧と出力電力で構成されています。金属ケースに収納されたこれらの製品は軽量で、放射EMIを削減します。このシリーズの代表的な用途には、計測器、放送、プロセス制御、汎用工業があります。 . 特長と利点. 一体型 コンパクト 複数入力電圧の構成 オープンフレーム(注封なし) 基板上の占有面積を削減 外部コンポーネント不要 システム構成が簡単 軽量、表面実装に最適(Rタイプ)

出力電圧 = 12V dc， -12 V dcV。入力電圧範囲 = 18 → 36 V dc。定格電力 = 10.8W。入力電圧公称 = 24 V dc。実装タイプ = PCBマウント。分離式 = あり。出力電圧調整範囲 = - 11.4 to - 15 V dc， + 11.4 to + 15 V dc。絶縁電圧 = 500V dc。シリーズ = CC-E。医療規格認定 = なし

出力電圧 = 24V dc。出力電流 = 1.3A。定格電力 = 31.2W。出力数 = 1。入力電圧 = 85 → 265V ac。パッケージタイプ = カバー付。組み込み式 = あり。シリーズ = HWS-A

出力電圧 = 12V dc。出力電流 = 2.5A。定格電力 = 30W。出力数 = 1。入力電圧 = 85 → 265V ac。パッケージタイプ = オープンフレーム。組み込み式 = なし。シリーズ = ZWS-B

出力電圧 5V dc。入力電圧範囲 18 36 dc。定格電力 1.5W。入力電圧公称 24 dc。出力電流 300mA。実装タイプ 表面実装。分離式 あり。出力数 1。出力電圧調整範囲 4.75 6V。パッケージ DIP。絶縁電圧 500V ac。幅 16.6mm。シリーズ CC-E。ロードレギュレーション 40mV。効率 77%。CC-Eシリーズ、1 12 Wのシングル デュアル出力. CC-Eシリーズは、多様な用途に適した現場で実証済みの幅広い製品を用意しています。これらのコンバータは68の入力電圧と出力電力で構成されています。金属ケースに収納されたこれらの製品は軽量で、放射EMIを削減します。このシリーズの代表的な用途には、計測器、放送、プロセス制御、汎用工業があります。 . 特長と利点. 一体型 コンパクト 複数入力電圧の構成 オープンフレーム(注封なし) 基板上の占有面積を削減 外部コンポーネント不要 システム構成が簡単 軽量、表面実装に最適(Rタイプ)

出力電圧 = 3.3V dc。入力電圧範囲 = 9→ 18 V dc。定格電力 = 1.5W。入力電圧公称 = 9→ 18 V dc。出力電流 = 400mA。実装タイプ = スルーホール。分離式 = あり。出力数 = 1。パッケージ = PDIP。絶縁電圧 = 500V ac。奥行き = 8.51mm。最高温度 = +85℃。CC1R5-E シリーズ 絶縁型DC-DCコンバータ 1.5 W シングル / デュアル出力. タンタルコンデンサ/誘電体コンデンサなし スルーホールタイプ 動作温度範囲: -40 → +85 ℃

出力電圧 = 5V dc。入力電圧範囲 = 4.5→ 9 V dc。定格電力 = 1.5W。入力電圧公称 = 4.5→ 9 V dc。出力電流 = 300mA。実装タイプ = スルーホール。分離式 = あり。出力数 = 1。パッケージ = PDIP。絶縁電圧 = 500V ac。奥行き = 8.51mm。最低温度 = -40℃。CC1R5-E シリーズ 絶縁型DC-DCコンバータ 1.5 W シングル / デュアル出力. タンタルコンデンサ/誘電体コンデンサなし スルーホールタイプ 動作温度範囲: -40 → +85 ℃

出力電圧 = 5V dc。入力電圧範囲 = 18→ 36 V dc。定格電力 = 3W。入力電圧公称 = 18→ 36 V dc。出力電流 = 600mA。実装タイプ = スルーホール。出力数 = 1。パッケージ = PDIP。絶縁電圧 = 500V ac。奥行き = 8.51mm。最低温度 = -40℃。CC3-Eシリーズ 3 Wシングル / デュアル出力. タンタルコンデンサ/誘電体コンデンサなし スルーホールタイプ 動作温度範囲: -40 → +85 ℃

出力電圧 = 5V dc。入力電圧範囲 = 4.5→ 9 V dc。定格電力 = 3W。入力電圧公称 = 4.5→ 9 V dc。出力電流 = 600mA。実装タイプ = スルーホール。分離式 = あり。出力数 = 1。パッケージ = PDIP。絶縁電圧 = 500V ac。奥行き = 8.51mm。最低温度 = -40℃。CC3-Eシリーズ 3 Wシングル / デュアル出力. タンタルコンデンサ/誘電体コンデンサなし スルーホールタイプ 動作温度範囲: -40 → +85 ℃

出力電圧 = ±12V dc。入力電圧範囲 = 4.5→ 9 V dc。定格電力 = 3W。入力電圧公称 = 4.5→ 9 V dc。出力電流 = 125mA。実装タイプ = スルーホール。分離式 = あり。出力数 = 2。パッケージ = PDIP。絶縁電圧 = 500V ac。長さ = 22.86mm。最低温度 = -40℃。CC3-Eシリーズ 3 Wシングル / デュアル出力. タンタルコンデンサ/誘電体コンデンサなし スルーホールタイプ 動作温度範囲: -40 → +85 ℃

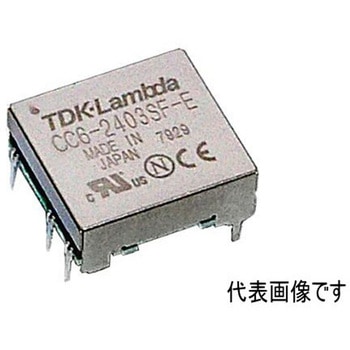

出力電圧 = 5V dc。入力電圧範囲 = 9→ 18 V dc。定格電力 = 6W。入力電圧公称 = 9→ 18 V dc。出力電流 = 1.2A。実装タイプ = スルーホール。分離式 = あり。出力数 = 1。パッケージ = PDIP。絶縁電圧 = 500V ac。奥行き = 8.51mm。最高温度 = +85℃。CC6-E シリーズ 6 W シングル出力. タンタルコンデンサ/アルミ電解コンデンサレス スルーホールタイプ 使用温度範囲： -40℃ → +85 ℃

出力電圧 = ±12V dc。入力電圧範囲 = 18→ 36 V dc。定格電力 = 1.5W。入力電圧公称 = 18→ 36 V dc。出力電流 = 60mA。実装タイプ = スルーホール。分離式 = あり。出力数 = 2。パッケージ = PDIP。絶縁電圧 = 500V ac。奥行き = 8.51mm。最低温度 = -40℃。CC1R5-E シリーズ 絶縁型DC-DCコンバータ 1.5 W シングル / デュアル出力. タンタルコンデンサ/誘電体コンデンサなし スルーホールタイプ 動作温度範囲: -40 → +85 ℃

出力電圧 = 5V dc。入力電圧範囲 = 9→ 18 V dc。定格電力 = 3W。入力電圧公称 = 9→ 18 V dc。出力電流 = 600mA。実装タイプ = スルーホール。分離式 = あり。出力数 = 1。パッケージ = PDIP。絶縁電圧 = 500V ac。奥行き = 8.51mm。最低温度 = -40℃。CC3-Eシリーズ 3 Wシングル / デュアル出力. タンタルコンデンサ/誘電体コンデンサなし スルーホールタイプ 動作温度範囲: -40 → +85 ℃

出力電圧 = 12V dc。入力電圧範囲 = 9→ 18 V dc。定格電力 = 1.5W。入力電圧公称 = 9→ 18 V dc。出力電流 = 125mA。実装タイプ = スルーホール。分離式 = あり。出力数 = 1。パッケージ = PDIP。絶縁電圧 = 500V ac。奥行き = 8.51mm。最高温度 = +85℃。CC1R5-E シリーズ 絶縁型DC-DCコンバータ 1.5 W シングル / デュアル出力. タンタルコンデンサ/誘電体コンデンサなし スルーホールタイプ 動作温度範囲: -40 → +85 ℃

出力電圧 = 5V dc。入力電圧範囲 = 9→ 18 V dc。定格電力 = 1.5W。入力電圧公称 = 9→ 18 V dc。出力電流 = 300mA。実装タイプ = スルーホール。分離式 = あり。出力数 = 1。パッケージ = PDIP。絶縁電圧 = 500V ac。奥行き = 8.51mm。最低温度 = -40℃。CC1R5-E シリーズ 絶縁型DC-DCコンバータ 1.5 W シングル / デュアル出力. タンタルコンデンサ/誘電体コンデンサなし スルーホールタイプ 動作温度範囲: -40 → +85 ℃

出力電圧 ±12V dc。入力電圧範囲 18 36 dc。定格電力 6W。入力電圧公称 24 dc。出力電流 250mA。実装タイプ 表面実装。分離式 あり。出力数 2。出力電圧調整範囲 ±11.4 ±15V。パッケージ DIP。絶縁電圧 500V ac。奥行き 8.8mm。シリーズ CC-E。ロードレギュレーション 600mV。代表規格 CE， cULus， EN 60950-1， NEMKO， UL/CSA 60950-1℃。CC-Eシリーズ、1 12 Wのシングル デュアル出力. CC-Eシリーズは、多様な用途に適した現場で実証済みの幅広い製品を用意しています。これらのコンバータは68の入力電圧と出力電力で構成されています。金属ケースに収納されたこれらの製品は軽量で、放射EMIを削減します。このシリーズの代表的な用途には、計測器、放送、プロセス制御、汎用工業があります。 . 特長と利点. 一体型 コンパクト 複数入力電圧の構成 オープンフレーム(注封なし) 基板上の占有面積を削減 外部コンポーネント不要 システム構成が簡単 軽量、表面実装に最適(Rタイプ)

アクセサリタイプ = EMCフィルタ。シリーズ = RSKN。フィルタタイプ = EMCA。この広範なシリーズは、高電圧パルスの損傷を防ぐアモルファスコア技術を採用したモデルを含む、さまざまな産業および医療用途に対応しています。電流定格 0.5A ～ 1，000A で、このシリーズは 250V 単相または 500V 三相入力で使用できます。DIN レール ( 最大 30 A) またはシャーシ取り付けケースのスタイルに加えて、標準液漏れタイプと医療液漏れタイプを選択できます。幅広い製品 単相または三相入力 安全機関承認 RoHS対応 用途 産業全般

出力電圧 12V dc。入力電圧範囲 9 36 dc。定格電力 30W。入力電圧公称 24 dc。出力電流 2.5A。実装タイプ スルーホール。分離式 あり。出力数 1。パッケージ DIP。絶縁電圧 1.5kV dc。幅 25.4mm。シリーズ CCG 30。ロードレギュレーション 48mV。効率 89%。TDKラムダ CCG30 シリーズ 30 絶縁型DC-DCコンバータ. CCG30シリーズDC-DCコンバータは、ノイズをより低く抑えるために6面シールドの金属ケースに収められており、強い衝撃や振動に耐えられるようにカプセル化されています。この高効率コンバータは、-40～+85℃の周囲温度で動作します。このシリーズは、計測器、放送、通信、一般的な産業、ファクトリオートメーション、プロセス制御の用途に使われています。. 特長. 幅広い DC 入力： 9-36 又は 18-76 業界標準サイズ：1 1 インチ、フットプリント対応 高効率 最大91 リモートオン オフ 出力を調整可能 6面シールド システムの熱管理が簡単 輻射ノイズを抑制 2 1 インチのコンバータに適合
