RS PROの検出・センサ

取付けタイプ = 表面実装設定を切り替える = ノーマルオープンスイッチング電流 = 250mAスイッチング電圧 = 25V dc色 = Black奥行き(深さ) = 160 mm高さ = 160 mm幅 = 230mmRS Pro 圧力パッド表面実装 250 mA 、 25 V dc実績のある RS Pro シリーズのこの圧力パッドは、侵入者を非常に高い信頼性で検出します。その感度により、光の量が 16 kg となっている人を感知できます。 このパッドは、平らで均一なベースに取り付ける必要があり、アラームのトリガやドアの開閉などの用途に使用できます。奥行きが 3 mm で寸法が 230 mm x 160 mm なので、カーペットの下やドアマットの下に隠すことが簡単にでき、隠密検出が可能です。この製品は、黒色のシーム溶接 PVC 素材で製造され、商業施設や小売店のインテリアに適合します。IP64 等級で、長時間使用できるように圧力パッドは完全に密閉されて埃が入らないようになっていますが、防水性はありません。 この製品は、メーカーの高い基準を満たすために徹底的にテストされています。侵入者警報システムの英国規格 BS 4737-3 に準拠しています。圧力パッドは、セキュリティシステム、店舗、レストランで一般的に使用されています。特長と利点.黒色のプレッシャパッド .シーム溶接 PVC 材製 .スイッチング電流： 250 mA .スイッチング電圧： 25 V dc . PVC 絶縁ケーブル .奥行き 3 mm .高さ： 160 mm .幅 230 mm . IP64 等級.完全密閉されていますが、防塵性はありません 防水 . BS 4737-3 に適合 . RoHS ( Restriction of Hazardous Substances )準拠 .表面実装RS PRORS PROはメーカー独自のブランドで、選択肢を増やすために、高品質で価値の高い製品を幅広く提供しています。世界中のエンジニアから信頼を得ており、すべての RS Pro 製品は厳しい業界標準に対して厳しくテストされています 卓越した品質に自信を持っている場合のみ、 RS Pro 承認ラベルが付与されます。つまり、自信を持って作業できるということです。

取付けタイプ = 表面実装設定を切り替える = ノーマルオープンスイッチング電流 = 250mAスイッチング電圧 = 25V dc奥行き(深さ) = 3 mm高さ = 720 mm幅 = 390mmRS Pro 圧力マット表面実装 250 mA 、 25 V dc誰かがこの圧力マットの戸口を通ってステップする時を知っている。高精度のセンサを搭載したこの製品は、 25 kg の軽量センサで反応します。 継ぎ目の溶接された PVC 素材でできたこの頑丈なパッドは、しっかりとした摩耗に耐えます。IP64 侵入等級に準拠し、埃から完全に保護されていますが、防水ではありません。奥行きがわずか 3 mm で、寸法がわずか 720 mm x 390 mm で、カーペット又はウェルカムマットで簡単に覆われ、隠密検出することができます。この製品には、 Durable and Discrete Installation RS Pro シリーズの一部として、この圧力マットは安全性と信頼性を確保するために徹底的にテストされています。カーペットの下で、オフィスの傷つきやすいドアや窓に隣接して使用するのに最適です。特長と利点.シーム溶接 PVC 材製 .常時開スイッチ構成 .スイッチング電流： 250 mA .スイッチング電圧： 25 V dc .奥行き 3 mm .高さ 720 mm .幅 390 mm .表面実装 . RoHS ( Restriction of Hazardous Substances )準拠 . ANSI/ESD S20.20 ： 2014 及び BS EN61340-5-1 ： 2007 に適合 静電制御規格RS PRORS PROはメーカー独自のブランドで、選択肢を増やすために、高品質で価値の高い製品を幅広く提供しています。世界中のエンジニアから信頼を得ている RS Pro 製品は、すべての厳しい業界標準に対して厳しくテストされて RS Pro 承認ラベルを付与されているため、その優れた品質に確信を持っている場合にのみ自信を持ってお使いいただけます。

センサータイプ = PT100プローブの長さ = 10mmプローブ径 = 2mm検出温度 Min = -50℃検出温度 Max = +250℃実装タイプ = 裸線テールケーブル長 = 500mmプローブ材質 = プラチナプロセス接続 = プローブ配線数 = 2許容差 = クラスBRS PRO 延長リード線付き白金測温抵抗体. RS Proの高性能白金測温抵抗体シリーズには、延長リード線が付いています。これらのプローブはクラスA / B薄膜で構成され、温度測定に最適なソリューションです。特長 :. 高速な応答時間 長さが300 / 500 / 1000 mmの延長リードは、テフロンで絶縁性を有する 使用温度範囲: -50 ℃ → +250 ℃ 耐振動性 2線式 / 4線式構成 プローブ径：2 mm プローブ長：10 mm . 用途. これらの白金測温抵抗体は、液体浸漬、腐食性物質、プロセスなどに必要な保護 / 被覆を提供します. RS Proを選ぶ理由は.. RS PRO は、コストパフォーマンスに優れた高品質な製品を提供しています。メーカーの幅広い製品は、高い業界標準に適合するように設計されており、信頼性と堅牢性を保証するソリューションです。

熱電対タイプ = Kプローブ径 = 7/0.2mmプローブの長さ = 2mプローブ材質 = PFA℃実装タイプ = Miniature Plugケーブル長 = 2m代表規格 = ANSI， RoHS対応BS EN60584-3:2008準拠のクラス1ケーブル仕様. RS PRO IEC PFA Kタイプ/Tタイプ 先端露出型溶接細線熱電対. RS PROのKタイプ/Tタイプ細線露出接点熱電対シリーズは、精度を最適にするために、クラス1の許容差でANSI MC96.1標準に適合しています。この裸線熱電対温度センサは、耐久性のある構造で、応答時間の短い先端露出型溶接接点を備えています。熱電対の片端がミニチュアフラットピンプラグで終端されており、素早く簡単に接続することができます。これらの熱電対センサのより対線は、耐久性に優れたテフロン.PFAで絶縁されています。熱電対の測定原理. 熱電対は、幅広いさまざまなプロセスで温度測定に使用するセンサです。異なる2種の金属線を2か所の先端部で接触させて、2か所の接点を形成します。熱接点(測温接点)は、温度測定対象の本体に接続します。冷接点(基準接点)は、既知温度の本体に接続します。測温接点を熱源に配置すると、この接点と基準接点の間に電圧差又は電位差が発生します。この電圧は、熱電対参照テーブルを使用して温度測定値に変換されます。このプロセスは、シーベック効果としても知られています。溶接先端露出接点とは. 溶接露出接点は、熱電対のワイヤが相互に溶接されており、外部被覆で覆われていません。このワイヤの両端がプロセスに直接挿入されます。これにより、熱電対の感度が高く、応答時間を短くできます。溶接先端露出接点は腐食しやすいので、非腐食性の流動・静止気体の温度を測定することを推奨します。特長. 応答時間の短い先端露出溶接接点 高耐久テフロンPFA絶縁で、オイル、酸、液体に対する耐性、優れた機械的強度と柔軟性を実現 精度を最適にする ANSI MC96.1 クラス 1 許容差 ミニチュアプラグ終端で迅速かつ簡単に接続 使用温度範囲: -75 . 250 ℃. PFA (Perfluoroalkoxy)ワイヤ絶縁体は、油、酸、その他の薬剤や液剤に強く、優れた機械的強度と柔軟性を備えています。用途. 応答時間の短い溶接先端露出接点 PFA絶縁体を採用した耐久性に優れた構造 許容差はANSI MC96.1クラス1に適合 ミニチュアプラグ終端 使用温度範囲: -75 → +250 ℃ さまざまなサイズの単線又はより線を用意 さまざまなリード長を選択可能. これらの接地型測温接点のタイプ K / T細線熱電対は、テスト / 開発用途に最適です。計測器、温度マッピング、OEM製品などに使われます。これらの接地型測温接点のタイプK / T素線熱電対は、計測器、温度マッピング、OEMなどの用途をはじめとする、テスト / 開発用途に最適です。

熱電対タイプ = Kプローブ径 = 1.5mmプローブの長さ = 2mプローブ材質 = ステンレス鋼℃実装タイプ = 裸線テールケーブル長 = 100mm代表規格 = IEC， RoHS対応RS PRO IEC無機絶縁Kタイプ熱電対 ねじ込み式ポット・テール付き. RS PRO のKタイプ熱電対温度センサ・プローブは、IEC584規格に準拠しています。この熱電対温度プローブは、無機絶縁の柔軟な310ステンレススチールプローブ被覆を備えた耐久性のある構造で、さまざまな用途に合わせて曲げて成形することができます。この熱電対は、電気的干渉を低減するために単一素子で絶縁された熱接点と、M8 x 1.00 mm のファインピッチねじ込みポットシール(定格温度 200 ° C )を備えています。熱電対の測定原理. 熱電対は、さまざまなプロセスで温度測定に使用するセンサです。異なる2種の金属線を2か所の先端部で接触させて、2か所の接点を形成します。熱接点(測温接点)は、温度測定対象の本体に接続します。冷接点(基準接点)は、既知温度の本体に接続します。測温接点を熱源に配置すると、この接点と基準接点の間に電圧差又は電位差が発生します。この電圧は、熱電対参照テーブルを使用して温度測定値に変換されます。このプロセスは、ゼーベック効果として知られています。絶縁接点とは何ですか.. 絶縁接点又は非接地型接点とは、熱電対のワイヤが相互に溶接され、外部保護被覆で完全に覆われる接点です。多くの場合、無機絶縁を利用します。このような接点は、電気的干渉が少なく、安定した読み取りができるという利点があります. 無機絶縁とは何ですか.. 無機絶縁は、他の熱電対線から、またはその周囲を囲む金属プローブ被覆から絶縁するために使用されます。導体が固定接点以外の接点同士の接触を防止するために、被覆には高圧縮酸化マグネシウム粉末が充填されています。高密度のミネラルパウダーにより、熱電対は導体と被覆の間で高速な熱伝導を促進し、迅速な応答が可能になります。又、無機絶縁は、腐食などの環境損傷からの熱電対線の保護、電気的干渉の防止、機械的強度とケーブルの柔軟性の維持に役立ちます。特長. 絶縁熱接点により電気的干渉を低減 無機絶縁により柔軟性、耐久性、高性能を実現 IEC584規格に準拠 柔軟性があり、曲げて成形できるため、取り付けが簡単 耐腐食性と耐酸化性に優れた310ステンレススチール被覆 M8 x 1.0 mm ファインピッチのねじ込みポットシール 幅広い温度範囲：-100 → +1，100 ℃. 用途. Kタイプ熱電対(ニッケルクロム/ニッケルアルミニウム)は幅広い動作温度範囲、高精度と柔軟性を備えた、最も一般的な熱電対です。この無機絶縁Kタイプ熱電対プローブは、主に熱交換器、発電所、レンガ / セメント炉、熱処理、焼鈍炉、サーモスタット、食品温度計、車両診断、研究機関などに使われています。アクセサリ. M8ロックナットを用意しています。品番 ； 762-1162 762-1162 と ； 762-1187 762-1187 を参照してください。

アクセサリタイプ = 熱電対コネクタ使用用途 = タイプB熱電対応用例 = ミニチュアコネクタコネクタ タイプ = フラットピンプラグ/ソケット = プラグ熱電対タイプ = Bコネクタサイズ = ミニチュア動作温度 Min = -35℃動作温度 Max = 220℃代表規格 = IEC， RoHS対応RS PRO IECカラーコードミニチュアインライン熱電対プラグコネクタ. RS PROのミニチュアインライン熱電対プラグコネクタは、IEC準拠で色分けされています。この熱電対プラグは、熱電対プローブ / ワイヤ端子を延長ケーブル / 補償ケーブルに接続する場合に最適です。また、このオスプラグを使用すると、既存の熱電対を短時間で安全に失敗なく交換できます。ソケットハウジングは、丈夫なガラス繊維入り熱可塑性樹脂製で耐衝撃性があり、220℃までの高温に耐えることができます。このオスコネクタのピンは、極性化フラット設計のため、正確な接続を保証します。ハウジングはIEC準拠で色分けされ、前面に熱電対タイプが表示されているため、簡単に識別できます。熱電対コネクタとは.. 熱電対コネクタは、温度感知部品と正確にそして簡単な方法で相互接続可能です。このコネクタを使用すると、温度センサの測定用先端部からホストコンピュータ / メーターに至るシステムを構成できます。この接続されている部品は、元の信号の変化や歪みを防ぐために、同じ熱電対素材を使用することが重要です。このため、接続に使用している熱電対と同じ素材又は補償材でできたピンが熱電対コネクタに組み込まれています。コネクタハウジングには熱電対タイプが印刷され、簡単に識別できるように色分けされています。コネクタを開くと、熱電対ワイヤは2個のキャプティブねじクランプで所定の位置にねじ留めされています。ミニチュア熱電対プラグコネクタは、ミニチュア熱電対ソケットコネクタとかん合できます。特長. 高品質の熱電対合金又は補償材で製造されたピンにより、信号を正確に伝送 IEC準拠で色分けされ、簡単に識別可能 正確な接続の為、極性付きフラットピンコンタクトに対応 丈夫なガラス繊維入り熱可塑樹脂製 220℃の高温にも耐える より線又はソリッドワイヤで使用 最大直径4 mmの熱電対ケーブルに対応 キャプティブねじにより、素早い組み立てが可能 極性と熱電対タイプをハウジングに表示. 用途. これらのミニチュアプラグは、熱電対を設置、拡張、交換するあらゆる用途で使用されます。このミニチュア熱電対コネクタは堅牢な構造により、最も要求の厳しい温度測定での使用にも最適です。アクセサリ. このミニチュア熱電対コネクタは、ケーブルクランプとゴムグロメットに適合 品番 ； 236-4104 236-4104 .ケーブルクランプ 品番 ； 666-7365 666-7365 .ゴムグロメット

RS Pro ANSI タイプ K 細ゲージ溶接先端露出熱電 RS Pro タイプ K 精細ゲージワイヤ熱電対温度センサシリーズは、 ANSI 規格に準拠しています。これらの熱電対温度センサは、応答時間の短い溶接先端露出接点を備えています。リードは、 ANSI 仕様に従って色分けされ、 Durable テフロン PFA 絶縁材の 0.0076 mm 導体で構成されています。 特長と利点: 応答時間の短い溶接先端露出接点 Durable PFA 絶縁リードで、オイル、酸、液体に対する高い耐性、優れた機械的強度 / 柔軟性を実現します ANSI 規格に適合しています 使用温度範囲： -75 → +260 ° C 用途: このタイプ K 細ワイヤ熱電対温度センサは、次のようなテスト及び開発用途に最適です。 テスト / 測定 温度マッピング OEM 用途 熱電対の仕組み 熱電対は、さまざまなプロセスで温度を測定するために使用されるセンサです。異なる金属でできた 2 本のワイヤレッグを 2 か所の先端部で接触させ、 2 か所の接点を形成します。熱接点(測温接点)は、温度測定対象のボディに接続されます。冷接点(基準接点)は、既知の温度のボディに接続されます。測温接点を熱源に配置すると、この接点と基準接点の間に電圧差又は電位差が発生します。この電圧は、ゼーベック効果とも呼ばれているプロセスである熱電対参照表を使用して、温度測定値に変換できます。 溶接先端露出接点とは 露出接点は、熱電対のワイヤが相互に溶接されており、外部被覆で覆われていない箇所です。このワイヤの両端がプロセスに直接挿入されます。つまり、熱電対の感度が高く、応答時間が短いということです。溶接先端露出接点は、腐食しやすいので、非腐食性の流動ガス又は静止ガスの温度を測定することをお勧めします。 RS Pro を選ぶ理由 RS PROはメーカー独自のブランドで、選択肢を増やすために、高品質で価値の高い製品を幅広く提供しています。世界中のエンジニアから信頼を得ている RS Pro 製品は、すべて厳しい業界標準に対して厳しくテストされており、 RS Pro の優れた品質

RS Pro IEC タイプ J 、 K 及びタイプ T 溶接先端露出熱電対、ミニチュアプラグ RS Pro タイプ J 、 K 、及びタイプ T 細ワイヤ温度検出熱電対シリーズは、パフォーマンスを最適にするために、クラス 1 の許容差で IEC-584-3 標準に準拠しています。このタイプKとタイプTの細ワイヤ温度センサには、高耐久テフロンPTFE絶縁クラスより対線1 / 0.2 mmリード1本が付属します。このリードは、すばやく簡単に接続できるように再配線可能なミニチュアフラットピンプラグで終端されます。この熱電対には露出溶接接点があり、これにより短い応答時間での動作が可能です。 特長と利点: 精度を最適にする IEC-584-3 クラス 1 許容差 ミニチュアプラグで素早く簡単に接続 応答時間の短い露出溶接接点です Durable Teflon PTFE 絶縁で、オイル、酸、液体に対する耐性、機械的強度、柔軟 使用温度範囲： -75 → +250 ° C 用途: このタイプ J 、 K 、及びタイプ T 細ワイヤ熱電対温度センサは、次のようなテスト及び開発用途に最適です。 テスト / 測定 温度マッピング OEM 用途 熱電対の仕組み 熱電対は、さまざまなプロセスで温度を測定するために使用されるセンサです。異なる金属でできた 2 本のワイヤレッグを 2 か所の先端部で接触させ、 2 か所の接点を形成します。熱接点(測温接点)は、温度測定対象のボディに接続されます。冷接点(基準接点)は、既知の温度のボディに接続されます。測温接点を熱源に配置すると、この接点と基準接点の間に電圧差又は電位差が発生します。この電圧は、ゼーベック効果とも呼ばれているプロセスである熱電対参照表を使用して、温度測定値に変換できます。 溶接先端露出接点とは 露出接点は、熱電対のワイヤが相互に溶接されており、外部被覆で覆われていない箇所です。このワイヤの両端がプロセスに直接挿入されます。つまり、熱電対の感度が高く、応答時間が短いということです。溶接先端露出接点は、腐食しやすいので、非腐食性の流動ガス又は静止ガスの温度を測定することをお勧めします。 RS Pro を選ぶ理由 RS PROはメーカー独自のブランドで、選択肢を増やすために、高品質で価値の高い製品を幅広く提供しています。世界中のエンジニアから信頼を得ている RS Pro 製品は、すべて厳しい業界標準に対して厳しくテストされており、 RS Pro の優れた品質

取付けタイプ = 表面実装設定を切り替える = ノーマルオープンRS PRO 19

アクセサリタイプ = 熱電対コネクタ使用用途 = タイプK熱電対応用例 = 標準クイックワイヤコネクタコネクタ タイプ = ソリッドピンプラグ/ソケット = プラグ/ソケット熱電対タイプ = Kコネクタサイズ = 標準動作温度 Min = -35℃動作温度 Max = 220℃代表規格 = ANSI， RoHS対応ミニチュア又は標準のクイックワイヤプラグ及びソケット. K型熱電対用のミニチュア又は標準のクイックワイヤプラグ及びソケットです。クイック接続タイプでは、すばやい終端処理が可能 フラットなプラグピン付きのミニチュアコネクタ、標準のものには丸型ソリッドピンが付属 差し込むだけで簡単に接続でき、すばやい終端処理が可能 極性化コンタクトにより接続ミスを防止 ANSI仕様準拠の識別カラー使用 最大連続動作温度: 220 oC

アクセサリタイプ = 熱電対コネクタ使用用途 = タイプK熱電対応用例 = 標準クイックワイヤコネクタコネクタ タイプ = ソリッドピンプラグ/ソケット = プラグ/ソケット熱電対タイプ = Kコネクタサイズ = 標準プローブ径 = 6mm動作温度 Max = 220℃代表規格 = IEC， RoHS対応RS Pro IEC 熱電対コネクタは、タイプ K 熱電対タイプ K 、標準RS Pro のこのタイプ K 標準熱電対プラグを使用すると、リレー温度の測定値をすばやく正確に表示できます。簡単に終端処理できるインラインソケットコネクタが付いているので、タイプ K 熱電対に簡単に接続できます。ワイヤを押し込み、ねじを締めるだけです。極性化コンタクトにより、確実に正しい接続を実現します。ミニコネクタはフラットプラグピン、標準コネクタはソリッド丸型ピンを備えています。 非常に汎用性が高いため、さまざまな用途や広い使用温度範囲でタイプ K コネクタを使用できます。このデバイスは、丈夫なガラス充填熱可塑樹脂に収められ、耐衝撃性を備え、最大 +220 ° C で動作します 緑色の熱電対コネクタは、 IEC (国際電気標準会議)規格に準拠した色で、適切なワイヤとセンサに適合するように色分けされています。ANSI/ESD S20.20 ： 2014 及び BS EN61340-5-1 ： 2007 の規格に準拠しているので、安全な静電放電が実現します。特長と利点.タイプ K 熱電対コネクタ .「ジャブイン」接続をすばやく行うことで、 Rapid Termination を実現します .標準クイックワイヤコネクタ .プラグとソケット . 極性と熱電対タイプをハウジングに明示 . 最大直径4 mmの熱電対ケーブルに対応 .最大連続温度は +220 ° C です .他の同等のコネクタと互換性があります . IEC 仕様に準拠した色分け . ANSI/ESD S20.20 ： 2014 及び BS EN61340-5-1 ： 2007 の静電制御基準に適合 . RoHS ( Restriction of Hazardous Substances )準拠RS PRORS PROはメーカー独自のブランドで、選択肢を増やすために、高品質で価値の高い製品を幅広く提供しています。世界中のエンジニアから信頼を得ており、すべての RS Pro 製品は厳しい業界標準に対して厳しくテストされています 卓越した品質に自信を持っている場合のみ、 RS Pro 承認ラベルが付与されます。つまり、自信を持って作業できるということです。

アクセサリタイプ = 熱電対コネクタ使用用途 = タイプJ熱電対応用例 = 標準コネクタコネクタ タイプ = ソリッドピンプラグ/ソケット = プラグ/ソケット熱電対タイプ = Jコネクタサイズ = 標準プローブ径 = 6mm動作温度 Max = 220℃代表規格 = IEC， RoHS対応RS Pro IEC 熱電対コネクタは、タイプ J 熱電対用で、標準仕様ですこの RS Pro タイプ J 熱電対コネクタは、非腐食性環境で優れた動作を発揮します。標準プラグ / ソケットセットは汎用性が高く、古いタイプの温度センサに対応しています。 極性化コンタクトを備えているため接続エラーを回避でき、最大連続動作温度は +220 ° C です内部ワイヤは、熱電対互換素材のプレートの間で保護され、より線ケーブルを通す細ワイヤに対応するクランプねじを備えています。プラグの丸型ピンは鉄プラス及び銅ニッケルマイナスです。また、ソケットはインライン又はパネル取り付けタイプで、長方形又は円形の ASCII で提供されています。 鉄が存在するため、タイプ J プラグ及びソケット熱電対コネクタは、湿気に接触する可能性がある用途では使用しないでください。ただし、真空で良好に機能し、酸化への暴露は最小限で済みます。特長と利点.タイプ J で使用するタイプ J 熱電対コネクタ 熱電対 .標準サイズで、プラグとソケットとして提供 設定します .インライン熱電対プラグ .最大連続動作温度は +220 o C です . IEC (国際電気標準会議) 識別カラーは黒で表示されます . RoHS ( Restriction of Hazardous Substances )準拠RS PRORS PROはメーカー独自のブランドで、選択肢を増やすために、高品質で価値の高い製品を幅広く提供しています。世界中のエンジニアから信頼を得ており、すべての RS Pro 製品は厳しい業界標準に対して厳しくテストされています 卓越した品質に自信を持っている場合のみ、 RS Pro 承認ラベルが付与されます。つまり、自信を持って作業できるということです。

最小圧力 = 20バールプロセス接続 = G1/4電気的接続 = M2 (DINプラグ)動作温度 Max = +85℃RS PRO V14

最小圧力 = 10バールプロセス接続 = G1/4電気的接続 = M2 (DINプラグ)動作温度 Max = +85℃F4シリーズ - ステンレススチール. RSのステンレススチール製の調整可能な圧力スイッチです。 油圧式と空圧式の両方の用途に対応した圧力スイッチは、システムによって指定された圧力に達すると、電気信号を出力します。 切り替え圧力は、圧力スイッチの中央に配置されたねじを回転するだけで、多様なセットポイントに適するように調整できます。 過圧による損傷を防止するため、機械的な停止機能を装備. 任意の方向に取り付け可能 精度: 設定圧力の4 % 固定ヒステリシス: 10-25 % (タイプによって異なる) DIN43650準拠の電気接続

最小圧力 = 5バールプロセス接続 = G1/4電気的接続 = M2 (DINプラグ)動作温度 Min = -25℃RS PRO 14

熱電対タイプ = Kプローブ径 = 1.5mmプローブの長さ = 150mmプローブ材質 = ステンレス鋼℃実装タイプ = 裸線テールケーブル長 = 100mm代表規格 = ANSI， RoHS対応Kタイプ産業用 無機質絶縁熱電対(ねじ込みポッド / テール付). ANSI無機質絶縁熱電対(ねじ込みポッド / テール付). 310ステンレススチール又はInconelR合金600シース 柔軟性の高いシースは、多数の用途やプロセスに適合するように屈曲 / 成形できます。 無機質絶縁熱電対 プローブの使用温度範囲： -40 → +1100 ° C ( 1.0 mm 径以上)、 -40 → +750 ° C ( 1.0 mm 径以下) M8 x 1.0 mmのファインピッチねじ込みポットシール(200 oC) 100 mmのテール、PFA 2本ツイスト7/0.2 mm、ANSI MC96.1に準拠した識別カラー付き

熱電対タイプ = Kプローブ径 = 3mmプローブの長さ = 500mmプローブ材質 = ステンレス鋼℃実装タイプ = 裸線テールケーブル長 = 1m代表規格 = ANSI， RoHS対応RS ProタイプK ANSI無機絶縁熱電対、プレーンポットシール、1 mリード付き. RS ProのタイプK熱電対温度センサ製品は、ANSI MC96.1標準に準拠しています。このセンサ又はプローブは、高耐久構造で、ステンレススチール310プローブ被覆と1 m PFAテフロン絶縁リードを特長としています。無機絶縁フレキシブル被覆は曲げて成形できるため、さまざまな用途に適しています。この熱電対には、電気的干渉を低減する絶縁熱接点、及び定格温度200 ℃のプレーンポットシールがあります。熱電対の仕組み. 熱電対は、幅広いさまざまなプロセスで温度測定に使用するセンサです。異なる金属でできた2本のワイヤレッグを2か所の先端部で接触させて、2か所の接点を形成します。熱接点(測温接点)は、温度測定対象のボディに接続されます。冷接点(基準接点)は、既知の温度のボディに接続されます。測温接点を熱源に配置すると、この接点と基準接点の間に電圧差又は電位差が発生します。この電圧は、熱電対参照表を使用して温度測定値に変換されます。このプロセスは、ゼーベック効果とも呼ばれています。絶縁接点とは何ですか.. 絶縁接点又は非接地型接点とは、熱電対のワイヤが相互に溶接され、外部保護被覆で完全に覆われ、絶縁される箇所です。多くの場合、無機絶縁が利用されます。この接点の利点は、電気的干渉が減少し、安定した読み取りが可能であることです。無機絶縁とは何ですか.. 無機絶縁を使用して、他のワイヤから、及びその周囲を囲む金属プローブ被覆から、熱電対のワイヤを絶縁します。導体が固定接点以外で相互に接触しないようにするために、この被覆には高圧縮酸化マグネシウム粉末が充填されています。高密度の粉末鉱物により、熱電対では迅速な応答が可能になり、導体と被覆の間では、高速な熱伝導が促進されます。又、無機絶縁は、腐食などの環境ダメージからの熱電対ワイヤの保護、電気的干渉の防止、機械的強度とケーブルの柔軟性の維持に役立ちます。特長と利点. 高耐久310ステンレススチールプローブ被覆により、高い耐腐食性、耐酸化性を実現 ANSI MC96.1標準に準拠 無機絶縁により柔軟性、耐久性を実現 絶縁熱接点により電気的干渉を低減 PFAテフロン絶縁リードにより、オイル、酸、液体に対する高い耐性、優れた機械的強度 / 柔軟性を実現 プローブ温度範囲: 最大+1100 ℃. 用途. タイプK熱電対(ニッケルクロム / ニッケルアルミニウム)は、熱電対の中でも最も一般的なタイプです。広い使用温度範囲に対応し、正確で柔軟性があります。この無機絶縁タイプK熱電対プローブの代表的な用途としては、熱交換器、発電所、レンガ / セメントキルン、熱処理、焼鈍炉、サーモスタット、食品温度計、車両診断、研究機関など

アクチュエータタイプ = プランジ..ャー末端様式 = クイックコネクトコンタクト定格電流 = 16 A @ 250 V ac接点構成 = SP-CO操作力 = 400グラム動作温度 Min = -55℃動作温度 Max = +85℃スイッチハウジング = V3ハウジングコンタクト材質 = 銀めっき銅ケースの材質 = ガラス繊維入り熱可塑樹脂機械的寿命 = 10000000Operationsリリース力 = 80gf動作温度範囲 = -55 → +85℃RS PRO V15

熱電対タイプ = Kプローブ径 = 3mmプローブの長さ = 1.5mプローブ材質 = ステンレス鋼℃実装タイプ = 裸線テールケーブル長 = 100mm代表規格 = IEC， RoHS対応RS PRO IEC無機絶縁Kタイプ熱電対 ねじ込み式ポット・テール付き. RS PRO のKタイプ熱電対温度センサ・プローブは、IEC584規格に準拠しています。この熱電対温度プローブは、無機絶縁の柔軟な310ステンレススチールプローブ被覆を備えた耐久性のある構造で、さまざまな用途に合わせて曲げて成形することができます。この熱電対は、電気的干渉を低減するために単一素子で絶縁された熱接点と、M8 x 1.00 mm のファインピッチねじ込みポットシール(定格温度 200 ° C )を備えています。熱電対の測定原理. 熱電対は、さまざまなプロセスで温度測定に使用するセンサです。異なる2種の金属線を2か所の先端部で接触させて、2か所の接点を形成します。熱接点(測温接点)は、温度測定対象の本体に接続します。冷接点(基準接点)は、既知温度の本体に接続します。測温接点を熱源に配置すると、この接点と基準接点の間に電圧差又は電位差が発生します。この電圧は、熱電対参照テーブルを使用して温度測定値に変換されます。このプロセスは、ゼーベック効果として知られています。絶縁接点とは何ですか.. 絶縁接点又は非接地型接点とは、熱電対のワイヤが相互に溶接され、外部保護被覆で完全に覆われる接点です。多くの場合、無機絶縁を利用します。このような接点は、電気的干渉が少なく、安定した読み取りができるという利点があります. 無機絶縁とは何ですか.. 無機絶縁は、他の熱電対線から、またはその周囲を囲む金属プローブ被覆から絶縁するために使用されます。導体が固定接点以外の接点同士の接触を防止するために、被覆には高圧縮酸化マグネシウム粉末が充填されています。高密度のミネラルパウダーにより、熱電対は導体と被覆の間で高速な熱伝導を促進し、迅速な応答が可能になります。又、無機絶縁は、腐食などの環境損傷からの熱電対線の保護、電気的干渉の防止、機械的強度とケーブルの柔軟性の維持に役立ちます。特長. 絶縁熱接点により電気的干渉を低減 無機絶縁により柔軟性、耐久性、高性能を実現 IEC584規格に準拠 柔軟性があり、曲げて成形できるため、取り付けが簡単 耐腐食性と耐酸化性に優れた310ステンレススチール被覆 M8 x 1.0 mm ファインピッチのねじ込みポットシール 幅広い温度範囲：-100 → +1，100 ℃. 用途. Kタイプ熱電対(ニッケルクロム/ニッケルアルミニウム)は幅広い動作温度範囲、高精度と柔軟性を備えた、最も一般的な熱電対です。この無機絶縁Kタイプ熱電対プローブは、主に熱交換器、発電所、レンガ / セメント炉、熱処理、焼鈍炉、サーモスタット、食品温度計、車両診断、研究機関などに使われています。アクセサリ. M8ロックナットを用意しています。品番 ； 762-1162 762-1162 と ； 762-1187 762-1187 を参照してください。

熱電対タイプ = Kプローブ径 = 1.5mmプローブの長さ = 1mプローブ材質 = ステンレス鋼℃実装タイプ = 標準プラグ代表規格 = IEC， RoHS対応タイプK、無機物絶縁プローブ. 150及び250 mmのバージョンがあり、高圧力 / 高真空 / 高振動の産業用途に最適です。特長と利点. チップジャンクション、シースから絶縁 ステンレススチール(310) 使用温度範囲: プローブ0 → + 1100 ℃、プラグ220 ℃ (最大) 曲げ可能で、届きにくい場所への取り付けに最適. ステンレススチール310又はインコネル600シースタイプの、曲げ可能なプローブです。 インコネルは優れた耐酸性 標準プラグ付きのタイプについては、 RS ； 787-7793 787-7793 を参照 温度範囲: プローブ0 → +1100 ℃ ポットシール: 0 → +180 ℃ 100メートルの7/0.2 mm PTFE絶縁ケーブル

アクセサリタイプ = 熱電対コネクタ使用用途 = タイプR / S熱電対応用例 = 標準コネクタコネクタ タイプ = ソリッドピンプラグ/ソケット = プラグ熱電対タイプ = R/Sコネクタサイズ = 標準動作温度 Min = -35℃動作温度 Max = 220℃代表規格 = JIS標準インライン熱電対プラグ. ソリッド丸型プラグピンを備えた標準インラインコネクタです。熱電対タイプK、J、T、E、N、R / S、Bを用意しています。この標準熱電対プラグは多数の産業用途に最適です。極性化コンタクトにより接続ミスを防止 JIS仕様準拠の識別カラー使用 最大連続動作温度220 ℃

アクセサリタイプ = 熱電対コネクタ使用用途 = タイプK熱電対応用例 = 標準クイックワイヤコネクタコネクタ タイプ = クイックワイヤプラグ/ソケット = ソケット熱電対タイプ = Kコネクタサイズ = 標準プローブ径 = 6mm動作温度 Max = 220℃代表規格 = ANSI， RoHS対応標準クイックワイヤソケット. 標準インラインクイックワイヤソケットにより、迅速に終端処理できます。熱電対タイプK、J、T、E、N、R / S、Bを用意しています。この標準熱電対プラグは差し込むだけで簡単に接続できるため、すばやく終端処理できます。標準丸型プラグピンに対応 極性化コンタクトにより接続ミスを防止 ANSI仕様準拠の識別カラー使用 最大連続動作温度220 ℃

アクセサリタイプ = 熱電対コネクタ使用用途 = タイプK熱電対応用例 = 標準クイックワイヤコネクタコネクタ タイプ = ソリッドピンプラグ/ソケット = プラグ熱電対タイプ = Kコネクタサイズ = 標準動作温度 Min = -35℃動作温度 Max = 220℃代表規格 = ANSI， RoHS対応標準クイックワイヤプラグ. ソリッド丸型プラグピンを備えた標準コネクタです。熱電対タイプK、J、T、E、N、R / S、Bを用意しています。この標準熱電対プラグは差し込むだけで簡単に接続できるため、すばやく終端処理できます。極性化コンタクトにより接続ミスを防止 ANSI仕様準拠の識別カラー使用 最大連続動作温度220 ℃

アクセサリタイプ = 熱電対パネル使用用途 = 最大16個 ファシア・ソケット応用例 = ミニチュアフェイスプレートコネクタサイズ = ミニチュア実装タイプ = フランジ取り付け代表規格 = RoHS陽極酸化処理アルミフェースプレート. 熱電対パネルソケット取り付けに適したフェースプレート. 高さ: 標準66 mm、ミニチュア45 mm 長さ算出の式: 標準(19 x n) + 31 mm、ミニチュア(15 x n) + 25 mm、n = 極数 取り付け穴直径4 x 3.25 mm、両端より5 mm 陽極酸化処理アルミフェイスプレート 小型及び標準計器パネル取り付け熱電対ソケットに適合 エッチングマット及びサテン陽極酸化仕上げ 2、4、6、12、16、20、24極の小型サイズパネルを用意 1、2、3、4、6極の標準サイズパネルを用意 1列の1 → 12極パネル(下記参照) 16、20、24極パネルは2列、16極 = 8 x 2列、20極 = 10 x 2列、24極 = 12 x 2列 小型及び標準パネルともに角から5 mmの位置に3.2 mmの固定穴 x 4

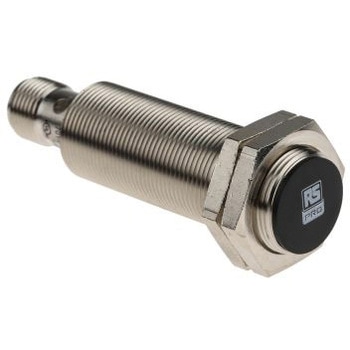

ねじの呼び = M18センサ技術 = 誘導本体形状 = ネジ付きバレル出力機能 = NO接続タイプ = M12電源電圧 = 10 → 30 V dcIP保護等級 = IP67mm実装タイプ = 埋込型材質 = 黄銅、ニッケルめっき最大DC電圧 = 30V動作温度 Min = -25℃遮蔽 = シールド付きkHzEN60947-5-2. RS Pro 誘導型近接. RS Pro 誘導型近接センサ製品をご紹介します。この汎用性と高品質のセンサは、圧力、厚さなどの属性の測定が製造工場や産業環境などの業務に不可欠なあらゆる環境に不可欠です。RS Pro の認定ラベルを使用すれば、プレミアム製品価格のないプレミアム性能製品が保証されます。特長と利点:. 誘導型センサは、正確な検出、長期的な信頼性、高い精度を提供します センサは完全に密封されているため、耐衝撃性と耐振動性が大幅に向上し、非フラッシュマウントが可能 IP 等級は 67 およびです PBT 検出のニッケル黄銅ハウジング製です 面 この誘導型センサは非組み込み型で、 LED インジケータを備えているため、 Visual で簡単に識別できます 動作温度範囲は -25 ～ +75 ° C その他の機能には、短絡、過負荷、逆極性保護などがあります 2 m PVC. 用途:. 誘導型近接センサは、素材にかかわらず事実上あらゆる物体の有無を検出できる非接触デバイスです。 センサは Coil とオシレータをセンサ内部に使用してセンサ表面に近い電磁場を形成し、振動振幅が変化した場合にこのような変動を捕捉できます。 このセンサは、効果的な作業のために特定の属性を監視する必要がある生産環境やラボ環境、そして圧力、流量、厚さ、液面の測定などの品質保証に特に役立ちます。

アクセサリタイプ = 熱電対パネル使用用途 = 最大4個 ネジ込み式筋交いソケット応用例 = ミニチュアフェイスプレートコネクタ タイプ = スクリューコネクタサイズ = ミニチュア実装タイプ = スクリュー・イン代表規格 = RoHS標準及びミニチュアソケット用の取り付けブラケット付き陽極酸化処理アルミ製フェイスプレート. これらの陽極酸化処理アルミ製フェイスプレートは、クリップの代わりに取り付けブラケットを使用する標準 / ミニチュアソケットに使用されます。標準及びミニチュアソケット用の2、4、6、12極オプション フェイスプレートにはドリル穴付きですぐに使用可能 堅牢で高い信頼性の取り付け 振動に対する優れた耐性 コネクタ / ブラケットは別売り

RS PRO IEC標準インライン熱電対プラグコネクタ. RS PROが提供するこの標準インライン熱電対プラグコネクタは、IEC仕様に準拠して色分けされています。この熱電対ソケットは、熱電対プローブ / ワイヤ端子を延長ケーブル / 補償ケーブルに接続できます。また、このオスプラグを使用すると、既存の熱電対を短時間で安全に間違いなく交換できます。このプラグハウジングは、丈夫なガラス繊維入り熱可塑樹脂製で、耐衝撃性を備え、最高220 ℃の高温にも耐性を発揮します。オスコネクタのピンは、丸形で極性化され、正確な接続を保証します。ハウジングはIEC仕様で色分けされ、前面に熱電対タイプが明示されているため、簡単に識別できます。熱電対コネクタとは. 熱電対コネクタは、温度感知部品と簡単かつ正確に相互接続可能です。このコネクタを使用すると、温度センサの測定用先端部からホストコンピュータ / メーターに至るシステムを構成できます。このシステム内のすべてのコンポーネントは、元の信号の変化や歪みを防ぐために、同じ熱電対素材を使用することが重要です。このため接続に使用している熱電対と同じ素材・補償材のピン・ソケットが熱電対コネクタに組み込まれています。コネクタハウジングには、熱電対タイプが印刷され、識別しやすいように色分けされています。コネクタを開くと、熱電対ワイヤは2個のキャプティブスクリュークランプで所定の位置にねじ留めされています。熱電対プラグコネクタは、熱電対ソケットコネクタに差し込むことができます。特長. コンタクトは高品質の熱電対合金又は補償材で製造され信号を正確に伝送します。 IEC 準拠の識別カラーにより簡単に識別可能 極性化丸形ピンコンタクトにより正確な接続を実現 丈夫なガラス繊維入り熱可塑樹脂製 220 ° C の高温にも耐えることができます より線又はソリッドワイヤで使用します キャプティブスクリューにより、素早い組み立てが可能です 極性と熱電対タイプをハウジングに表示. 用途. このコネクタは産業用途で使用され、熱電対を設置、拡張、交換します。この熱電対コネクタは、堅牢な構造のため最も過酷な温度測定の用途でも使用できます。アクセサリ. ケーブルクランプについては、品番 ； 236-4110 236-4110 を参照してください。

標準インライン熱電対プラグ / ソケット. RS PROが提供するインライン熱電対ソケットコネクタは、IEC規格に準拠して色分けされています。この熱電対ソケットは、熱電対プローブ / ワイヤ端子を延長ケーブル / 補償ケーブルに接続する場合に最適です。また、このメスソケットを使用すると、既存の熱電対を短時間で安全に間違うことなく交換できます。ソケットハウジングは、丈夫なガラス繊維入り熱可塑樹脂製で、耐衝撃性を備え、最高220 ℃の高温にも耐性を発揮します。このメスコネクタのコンタクトは、極性化された丸形ピンに対応し、正確な接続を保証するように設計されています。ハウジングはIEC仕様で色分けされ、前面に熱電対タイプが明示されているため、簡単に識別できます。熱電対コネクタとは. 熱電対コネクタは、温度感知コンポーネントと正確にそして簡単な方法で相互接続可能です。このコネクタを使用すると、温度センサの測定用先端部からホストコンピュータ / メーターに至るシステムを構成できます。このシステム内のすべてのコンポーネントは、元の信号の変化や歪みを防ぐために、同じ熱電対素材を使用することが重要です。このため接続に使用している熱電対と同じ素材・補償材のピン・ソケットが熱電対コネクタに組み込まれています。コネクタハウジングには、熱電対タイプが印刷され、識別しやすいように色分けされています。コネクタを開くと、熱電対ワイヤは2個のキャプティブねじクランプで所定の位置にねじ留めされています。熱電対ソケットコネクタは、熱電対プラグコネクタとかん合できます。特長. 高品質の熱電対合金又は補償材で製造された端子により、信号を正確に伝送 正確な接続の為、極性付き丸形ピンコンタクトに対応 極性化丸形ピンコンタクトに対応、正確な接続を実現 丈夫なガラス繊維入り熱可塑樹脂製 220℃の高温にも耐える より線又はソリッドワイヤで使用 キャプティブねじにより、素早い組み立てが可能 極性と熱電対タイプをハウジングに表示. 用途. このコネクタは産業用途で使用され、熱電対を設置、拡張、交換します。この熱電対コネクタは堅牢な構造により、最も過酷な温度測定での使用にも最適です。アクセサリ. この熱電対ソケットでは、ケーブルクランプを使用できます。品番 ； 236-4110 236-4110 を参照してください。

ポットシール最高温度は180 ℃に制限されます。RS ProタイプJ無機絶縁熱電対、プレーンポットシール、リード付き. RS ProタイプK熱電対温度センサシリーズは、クラス1の許容差でIEC584標準に準拠し、精度を最適化しています。この温度センサは、高耐久の構造で、ステンレススチール310プローブ被覆とPFA絶縁リードを特長とします。無機絶縁フレキシブルプローブ被覆は曲げて成形できるため、さまざまな用途に適しています。この熱電対には、電気的干渉を低減するシングル素子の絶縁熱接点、及び定格温度200 ℃のプレーンポットシールがあります。熱電対の仕組み. 熱電対は、幅広いさまざまなプロセスで温度測定に使用するセンサです。異なる金属でできた2本のワイヤレッグを2か所の先端部で接触させて、2か所の接点を形成します。熱接点(測温接点)は、温度測定対象のボディに接続されます。冷接点(基準接点)は、既知の温度のボディに接続されます。測温接点を熱源に配置すると、この接点と基準接点の間に電圧差又は電位差が発生します。この電圧は、熱電対参照表を使用して温度測定値に変換されます。このプロセスは、ゼーベック効果とも呼ばれています。絶縁接点とは何ですか.. 絶縁接点又は非接地型接点とは、熱電対のワイヤが相互に溶接され、外部保護被覆で完全に覆われ、絶縁される箇所です。多くの場合、無機絶縁が利用されます。この接点の利点は、電気的干渉が減少し、安定した読み取りが可能であることです。無機絶縁とは何ですか.. 無機絶縁を使用して、他のワイヤから、及びその周囲を囲む金属プローブ被覆から、熱電対のワイヤを絶縁します。導体が固定接点以外で相互に接触しないようにするために、この被覆には高圧縮酸化マグネシウム粉末が充填されています。高密度の粉末鉱物により、熱電対では迅速な応答が可能になり、導体と被覆の間では、高速な熱伝導が促進されます。又、無機絶縁は、腐食などの環境ダメージからの熱電対ワイヤの保護、電気的干渉の防止、機械的強度とケーブルの柔軟性の維持に役立ちます。特長と利点. 高耐久321ステンレススチール被覆により、高い耐腐食性、耐酸化性を実現 パフォーマンスを最適にするIEC584クラス1の精度 無機絶縁により柔軟性、耐久性、高性能を実現 絶縁熱接点により電気的干渉を低減 PFA絶縁リードにより、オイル、酸、液体に対する高い耐性、優れた機械的強度 / 柔軟性を実現 センサ範囲: 100 → 760 ℃. 用途. タイプJは、熱電対の一般的なタイプですが、温度範囲が狭く、高温ではタイプKよりも製品寿命が短くなります。ただし、同程度の信頼性が確保されています。タイプJ熱電対は、不活性材料や真空用途で温度を監視する場合に最適です。用途には、プラスチックや樹脂の製造、電気炉内の用途など、熱加工プロセスが含まれます。
