UL/CSA/CE/CCCマーキング品。
堅牢なアルミダイカストケースに、2回路双断形基本形スイッチを内蔵。
耐油・耐水・防塵構造。(保護等級IP67)
動作位置設定表示つき。(ローラレバー形・ローラプランジャ形)
タイプ基本形
仕様スイッチング過電圧：カテゴリIII(IEC 60204-1)
使用温度範囲(℃)-10～70(ただし、氷結しない場合)
保護構造IP67(IEC60529、JIS C 0920)
端子形状M4ねじ(歯付き座金付きバインド小ねじ)、DIN 4ピンコネクタ(M12サイズ)、プリワイヤ
定格絶縁電圧(V)AC125/250
定格周波数(Hz)45～65およびd.c.
定格使用電圧120/240V AC、30V DC
準拠規格NECA C 4508/JIS C 8201-5-1、IEC 60947-5-1
使用湿度範囲98%RH以下
絶縁抵抗(MΩ)100以上(DC500V絶縁抵抗計)
許容操作頻度120回/min以下
接点材質銀 リベット
短絡保護装置TUV ヒューズF10A(IEC60127)/CQC 銀接点速断ヒューズ：15A
定格インパルス耐電圧(kV)同極端子間：0.25、各端子とアース間：0.25
接触形式2回路双断
耐振動複振幅1.5mm、周波数10～55Hz、連続2時間(NECA C 4508)
定格通電電流(A)(lth)10
電気的寿命(定格負荷)50万回以上(開閉頻度20回/minの時)
強度アクチュエータ強度：O.F.の5倍 動作方向に1分間、端子強度：1.5N・mの締付けトルクに1分間耐える、コード引き抜き強度：100N以上
抵触抵抗(初期値)50以下(DC6～8V 通電電流1A 電圧降下法)
各種認証EN60947-5-1(TUV)/UL508(UL)/CSA C22-2 No.14(C-UL)/GB14048.5(CQC)
定格使用電圧(V)AC120/240、DC30
使用湿度範囲(%RH)98以下
機械寿命2000万回以上を実現。(独自の2枚ばね構造を採用)
高精度。(M.D.=0.1mm最大)
高シール性，耐油・防浸形(JIS)、IP67(IEC)
O-リングシール、一体成形ダイアフラムシールを採用。
小形・省スペース、連続密着取付が可能。
定格電圧(V)AC125、250、DC8、14、30、115、230
使用温度範囲(℃)-10～+70(ただし、氷結しない場合)
保護構造IP67(IEC60529、JIS C 0920)
端子形状M3歯付き座金付きバインド小ねじ
耐電圧(接点間)AC1000V 50/60Hz 1min リーク電流1mA
定格周波数(Hz)45～65およびd.c.
準拠規格NECA C 4508/JIS C 8201-5-1、IEC 60947-5-1
使用湿度範囲98%RH以下
絶縁抵抗(MΩ)(同極端子間)100以上(各端子と非充電金属部間)100以上
許容操作頻度120回/min以下
接触形式C(単極双投SPDT)
汚染度(使用環境)汚染度3(EN60947-5-1)
耐衝撃(m/s2)300(接点開離が1ms以下(NECA C 4508))
耐振動複振幅1.5mm、連続2時間(NECA C 4508)
定格通電電流(A)(lth)5(温度上昇値は60℃以下)
電気的寿命(定格負荷)200万回以上(AC125V-1A)30万回以上(AC250V-5A、DC48V-2A、DC30V-5A)
抵触抵抗(初期値)銀接点：50以下(DC6～8V 通電電流1Aの電圧降下法で測定)ケーブルの導体抵抗：25.1mΩ/m
仕様チューブユニット(紫外線光電管)
適合形AUD100C/11OCの専用ソケットを利用ください
関連資料寸法、仕様情報(7.19MB)
検出対象紫外線
1個
￥54,980
税込￥60,478
当日出荷
KEMA(欧州)、産業安全技術協会(日本)、NEPSI(中国)、KOSHA(韓国)の各種認証を取得。
水素ガスは雰囲気でも使用可能。
ケース・カバーは、アルミニウム合金ダイカスト製で、軽く堅牢。
ダイカスト表面は、防錆処理+焼き付け塗装により、耐食性・耐候性に優れる。
ダイカスト材料に耐食アルミニウムを使用した耐食タイプも品揃え。
ヘッド形状は、ローラレバー、調整ローラレバー、プランジャ、ローラプランジャ、フォークレバー、無方向動作の各種アクチュエータに対応。
豊富なバリエーションで様々な検出ニーズに対応。インバーター蛍光灯などの耐外乱光性能を向上。
金属スリーブの採用により取付け信頼性向上。透過形に異周波タイプを準備しストレスフリーな取付けを実現。
検出がうまくいかない場合には問題解決ボタンで適切設定。
直流2線式で配線コスト低減。
設定表示付きで安定検出領域指示。(N.O.出力タイプのみ)
豊富な機種揃え。(4/7/12/20mm，前面/側面，N.O./N.C.)
高速応答。(4mmで1.5kHz，7mmで1kHz)
相互干渉の影響の少ない異周波タイプを全形番に用意。
高いシール性。(IP67)
充実の回路保護。(サージ吸収，負荷短絡，逆接続)
保護構造IP67(IEC規格)
耐電圧AC500V、50/60Hz、1分間
検出方式高周波発振形(非シールド)
接続方式プリワイヤコネクタ、プリワイヤ
材質(ケース)ABS樹脂
定格電源電圧DC12/24V
絶縁抵抗(MΩ)50以上(DC500Vにて)
保護回路サージ吸収、負荷短絡保護、逆接続保護
使用周囲湿度35～95RH%以下
使用電圧範囲(V)DC10～30
漏れ電流(mA)1以下
耐振動10～55Hz、複振幅1.5mm、X・Y・Z各方向 2時間
応差動作距離の15%以下
耐衝撃490m/s2、X・Y・Z各方向 10回
シールド形状非シールド
センサ形状角型
UL/CSA/CE/CCCマーキング品。堅牢なアルミダイカストケースに2回路双断形基本形スイッチを内蔵。耐油・耐水・防塵構造(保護等級IP67)。
小形・省スペース。表示灯は後方からも確認可能。高いシール性。(IP67)。豊富なバリエーション。充実の回路保護。(サージ吸収、負荷短絡、逆接続)
センサ形状ネジ型
シールド形状シールド
検出方式高周波発振形(シールド)
ヘッド形状ネジ
保護構造IP67(IEC規格)、IP67G(JEM規格)
定格電源電圧DC12/24V
接続方式プリワイヤ
使用温度範囲(℃)-25～70
使用電圧範囲(V)DC10～30
動作形態N.O.
耐電圧AC1000V 50/60Hz 1分間：充電部一括とケース間
制御出力(開閉電流)100mA以下、(残留電圧)2V以下(開閉電流 100mA、コード長2m)、(出力耐電圧)DC30V
絶縁抵抗(MΩ)50以上(DC500V)
保護回路サージ吸収、負荷短絡保護、逆接続保護
耐衝撃(m/s2)980 X、Y、Z各方向 10回
耐振動複振幅1.5mm、周波数10～55Hz、X・Y・Z各方向2時間
表示灯出力時赤色点灯
応差動作距離の10%以下
特性(電源電圧)動作距離において定格電源電圧を基準として、±15%の電圧変動で±1%以下
消費電流(mA)13以下
出力直流3線式
仕様直流3線式
タイプホタル表示灯
電源電圧(V)DC 12/24
材質(検出面)PBT樹脂
漏れ電流(mA)13以下
温度特性(温度)動作距離において+25℃を基準として-25～+70℃で±10%以下
機械寿命2000万回以上を実現。(独自の2枚ばね構造を採用)
高精度。(M.D.=0.1mm最大)
高シール性，耐油・防浸形(JIS)、IP67(IEC)
O-リングシール、一体成形ダイアフラムシールを採用。
小形・省スペース、連続密着取付が可能。
定格電圧(V)AC115、DC8、14、30
使用温度範囲(℃)-10～+70(ただし、氷結しない場合)
保護構造IP67(IEC60529、JIS C 0920)
端子形状M3歯付き座金付きバインド小ねじ
耐電圧(接点間)AC1000V 50/60Hz 1min リーク電流1mA
定格周波数(Hz)45～65およびd.c.
準拠規格NECA C 4508/JIS C 8201-5-1、IEC 60947-5-1
使用湿度範囲98%RH以下
絶縁抵抗(MΩ)(同極端子間)100以上(各端子と非充電金属部間)100以上
許容操作頻度120回/min以下
接触形式C(単極双投SPDT)
汚染度(使用環境)汚染度3(EN60947-5-1)
耐衝撃(m/s2)300(接点開離が1ms以下(NECA C 4508))
耐振動複振幅1.5mm、連続2時間(NECA C 4508)
定格通電電流(A)(lth)1(温度上昇値は60℃以下)
電気的寿命(定格負荷)500万回以上(AC125V-0.1A、DC48V-0.1A)
抵触抵抗(初期値)金めっき接点：100以下(DC6～8V 通電電流0.1Aの電圧降下法で測定)ケーブルの導体抵抗：25.1mΩ/m
単極双投(SPDT)形スイッチを2組内蔵。2点検出形スイッチとして、また多回路制御形スイッチとして使用可能。
動作に必要な力(OF)(N)1.4
動作までの動きPT28.6mm
豊富な機種揃え。(4/7/12/20mm，前面/側面，N.O./N.C.)
相互干渉の影響の少ない異周波タイプを用意。
高いシール性。(IP67)
充実の回路保護。(サージ吸収，負荷短絡，逆接続)
リレー・ソレノイドなどを直接開閉できます。 (最大開閉電流：200mA)
保護構造IP67(IEC規格)
接続方式プリワイヤ
材質(ケース)ABS樹脂
定格電源電圧DC 12/24V
制御出力(開閉電流)200mA以下、(残留電圧)1V以下、(出力耐電圧)DC 30V
保護回路サージ吸収、負荷短絡保護、逆接続保護
使用周囲湿度35～95RH%以下
使用電圧範囲(V)DC10～30
耐衝撃(m/s2)490 X、Y、Z各方向 10回
表示灯出力時赤色点灯
応差動作距離の10%以下
耐衝撃490m/s2、X・Y・Z各方向 10回
シールド形状非シールド
センサ形状角型
長距離検出。(一般タイプFL7Mの2倍の検出距離)。直流2線式で配線コスト低減。設定表示付きで安定検出領域指示。どこからでも見える表示灯。(ホタル表示灯)。高いシール性。(IP67G)
センサ形状ネジ型
シールド形状非シールド
検出方式高周波発振形
ヘッド形状ネジ
保護構造IP67(IEC規格)、IP67G(JEM規格)
定格電源電圧DC12/24V
コード長さ(m)(標準)2
接続方式プリワイヤ(標準コード長2m)
使用温度範囲(℃)-25～+70
使用電圧範囲(V)DC10～30
動作形態N.O.
耐電圧AC1000V 50/60Hz 1分間：充電部一括とケース間
制御出力(開閉電流)0.8mA以下(残留電圧)3V以下(開閉電流100mA、コード長2m時)(出力耐電圧)DC30V
絶縁抵抗(MΩ)50以上(DC500Vにて)
保護回路サージ吸収、負荷短絡保護、逆接続保護
漏れ電流(mA)0.8以下
耐衝撃(m/s2)980 X、Y、Z各方向 10回
耐振動10～55Hz 複振幅1.5mm X、Y、Z各方向 2時間
表示灯(動作表示)出力時赤色または緑色点灯(設定表示)安定検出領域内にて緑色点灯
出力直流2線式
直流2線式で配線コスト低減。設定表示灯付きで安定検出領域表示。高締め付けが可能な堅牢ハウジング。どこからでも見える表示灯。業界最小の低消費電流。(0.55mAを実現)。高いシール性。(IP67G)。業界最高の高速応答。(2kHzを実現)
センサ形状ネジ型
検出方式高周波発振形
ヘッド形状ネジ
保護構造IP67(IEC規格)、IP67G(JEM規格)
定格電源電圧DC12/24V
コード長さ(m)(標準)2
接続方式プリワイヤ(標準コード長2m)
材質(スイッチ)表示灯：ナイロン、コード保護：ポリエステルエラストマ
使用温度範囲(℃)-25～70
使用電圧範囲(V)DC10～30
制御出力開閉電流：3～100mA、残留電圧：3V以下(開閉電流100mA、コード長2m時)、出力耐電圧：DC30V
絶縁抵抗(MΩ)50以上(DC500Vにて)
保護回路サージ吸収、負荷短絡保護、逆接続保護
漏れ電流(mA)0.55以下
耐衝撃(m/s2)980 X・Y・Z各方向 10回
耐振動10～55Hz 複振幅1.5mm X・Y・Z各方向 2時間
応差動作距離の15%以下
出力直流2線式
タイプ有極性タイプ
材質(ハウジング)ポリエステルエラストマ(コネクタ)
材質(検出面)PBT樹脂(スイッチ)
材質(コンタクト)黄銅金メッキ(コネクタ)
材質(ホルダー)ガラス入りポリエステル樹脂(コネクタ)
屋外での直射日光の熱、気温の著しい変化に優れた耐久性があります。
UL/CSA/GB規格認定品。
用途立体駐車場、スキーリフト、高所作業車
タイプ屋外用耐環境形
接触形式2回路双断
使用温度範囲(℃)-10～+70(ただし、氷結しない場合)
保護構造IP67(IEC60529、JIS C 0920)
端子形状M4ねじ(スイッチ端子ねじ)
耐電圧(同極端子間)AC1000V 50/60Hz 1min(各端子と非充電金属部)AC2000V 50/60Hz 1min
定格使用電圧DC125V / DC250V / AC100/125V / AC240/250V / AC300V以上
準拠規格NECA C 4508/JIS C 8201-5-1
使用湿度範囲98%RH以下
絶縁抵抗(MΩ)100以上(DC500絶縁抵抗計)
許容操作速度(最高)0.5m/s、(最低)1.7mm/s
許容操作頻度60回/min以下
耐衝撃(m/s2)300(接点開離が1ms以下(NECA C 4508))
耐振動複振幅1.5mm、周波数10～55Hz、連続2時間(NECA C 4508)
定格通電電流(A)(lth)10
電気的寿命(定格負荷)50万回以上(開閉頻度20回/minの時)
機械的寿命1000万回以上
抵触抵抗(初期値)銀：50以下(DC6～8V 通電電流1A 電圧降下法)金めっき：100以下(DC6～8V 通電電流0.1A 電圧降下法)
関連資料寸法、仕様情報(2.21MB)
動作までの動きPT標準形 20°(最大)
許容圧力(MPa)0.035
関連資料寸法、仕様情報(7.19MB)
豊富なバリエーションで様々な検出ニーズに対応。インバーター蛍光灯などの耐外乱光性能を向上。
金属スリーブの採用により取付け信頼性向上。透過形に異周波タイプを準備しストレスフリーな取付けを実現。
検出がうまくいかない場合には問題解決ボタンで適切設定。
保護構造IP67(IEC規格)
溝形光電スイッチHPVシリーズは搬送設備などでの使用を想定し、耐環境性、使いやすさを追及しています。
ヘッド形状溝
UL/CSA/CE/CCCマーキング品。
堅牢なアルミダイカストケースに、2回路双断形基本形スイッチを
内蔵。
耐油・耐水・防塵構造。(保護等級IP67)
動作位置設定表示つき。(ローラレバー形・ローラプランジャ形)"
タイプ耐食形
使用温度範囲(℃)-10～+70(ただし、氷結しない場合)
保護構造IP67(IEC60529、JIS C 0920)
端子形状M4ねじ(歯付き座金付きバインド小ねじ)、DIN 4ピンコネクタ(M12サイズ)、プリワイヤ
定格周波数(Hz)45～65およびd.c.
定格使用電圧120/240V AC、30V DC
準拠規格NECA C 4508/JIS C 8201-5-1、IEC 60947-5-1
使用湿度範囲98%RH以下
絶縁抵抗(MΩ)100以上(DC500絶縁抵抗計)
許容操作速度(最高)0.5m/s、(最低)1.7mm/s
許容操作頻度120回/min以下
接触形式2回路双断
汚染度(使用環境)汚染度3(EN60947-5-1)
耐振動複振幅1.5mm、周波数10～55Hz、連続2時間(NECA C 4508)
定格通電電流(A)(lth)10
電気的寿命(定格負荷)50万回以上(開閉頻度20回/minの時)
機械的寿命1000万回以上
抵触抵抗(初期値)50以下(DC6～8V 通電電流1A 電圧降下法)
仕様組合わせ光電スイッチ 別の検出距離(mm)参考値：HP7-P1□：50～5000；HP7-P5□：500～2000
種別反射板
寸法(mm)反射面：47×48
1個
￥899
税込￥989
当日出荷
専用サージ吸収回路で1KVの高サージ性を実現。
豊富な機種揃え。(4/12mm，NPN/PNP，N.O./N.C.)
相互干渉の影響の少ない異周波タイプを全形番に用意。
車載にも対応可能なシール性。(IP67)
負荷短絡保護・逆接続保護付き。
動作が一目でわかる表示灯(赤色LED)付き。
質量(g)約110
使用温度範囲(℃)-25～+70
保護構造IP67(IEC規格)
耐電圧AC1000V、50/60Hz、1分間
検出方式高周波発振形(非シールド)
接続方式プリワイヤ
標準検出物体(mm)40×40、t=1、鉄
材質(ケース)ABS樹脂
定格電源電圧DC24V
制御出力(開閉電流)200mA以下、(残留電圧)3V以下、(出力耐電圧)DC30V
消費電流(mA)25以下(DC24V)
絶縁抵抗(MΩ)50以上(DC500Vにて)
保護回路サージ吸収、負荷短絡保護、逆接続保護
設定距離(mm)8.4
使用周囲湿度35～95RH%
保存温度範囲(℃)-25～+70
使用電圧範囲(V)DC19～30
応答周波数(Hz)300
耐衝撃(m/s2)490 X、Y、Z各方向 10回
表示灯検出体接近時赤色点灯
耐振動10～55Hz、複振幅1.5mm、X・Y・Z各方向 2時間
応差動作距離の10%以下
特性(温度)動作距離において+25℃を基準として-25～+70℃で±10%以下(電源電圧)動作距離において定格電源電圧を基準として、±15%の電圧変動で±1%以下
動作距離(mm)12
耐衝撃490m/s2、X・Y・Z各方向 10回
シールド形状非シールド
センサ形状角型

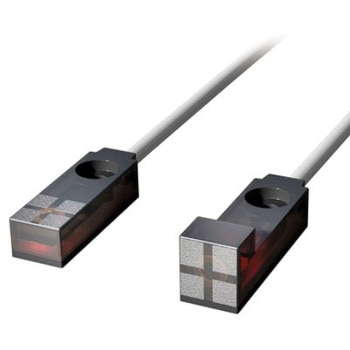

直流2線式で配線コスト低減。
設定表示付きで安定検出領域指示。(N.O.出力タイプのみ)
高速応答。(1.5kHz)・高いシール性。(IP67)
充実の回路保護。(サージ吸収，負荷短絡，逆接続)
標準検出物体(mm)20×20、t=1、鉄
定格電源電圧DC 12/24V共用
材質PBT
使用温度範囲(℃)-25～+70
保護構造IP67(IEC規格)
耐電圧AC500V、50/60Hz、1分間
検出方式高周波発振形
接続方式端子ねじ
繰返し精度(mm)0.05以下
制御出力(開閉電流)4～100mA、(残留電圧)3V以下、(出力耐電圧)30V
絶縁抵抗(MΩ)50以上(DC500Vにて)
保護回路サージ吸収、負荷短絡保護、逆接続保護
使用周囲湿度35～95RH%以下(ただし結露のないこと)
保存温度範囲(℃)-25～+70
使用電圧範囲(V)DC10～30
応答周波数(Hz)800
漏れ電流(mA)1以下
耐衝撃(m/s2)490 X、Y、Z各方向 10回
耐振動10～55Hz、複振幅1.5mm、X・Y・Z各方向 2時間
応差動作距離の15%以下
特性(温度)動作距離において+25℃を基準として-25～+70℃で±10%以下(電源電圧)動作距離において定格電源電圧を基準として、±15%の電圧変動で±1%以下
耐衝撃490m/s2、X・Y・Z各方向 10回
センサ形状角型
仕様パッキン式専用ケーブルグランド
サイズ保護管G1/2
適合電線径Φ8.5～9.5
関連資料寸法、仕様情報(0.51MB)
組み合せ適合品番形□LX700□-R(K)
1個
￥15,980
税込￥17,578
当日出荷
KEMA(欧州)、産業安全技術協会(日本)、NEPSI(中国)、KOSHA(韓国)の防爆認証を取得。
水素ガス雰囲気中でも使用可能。
ケース・カバーは、アルミニウム合金ダイカスト製で、軽く堅牢。
ダイカスト表面は、防錆処理+焼き付け塗装により、耐食性・耐候性に優れる。
ダイカスト材料に耐食アルミニウムを使用した耐食タイプも品揃え。
種類漏液センサ
検出対象水
検出方式反射型
保護構造IP67(IEC規格)
電源電圧(V)DC12～24±10%(リップル10%以下)
仕様NC、PPタイプ
関連資料(7.24MB)
1個
￥17,980
税込￥19,778
10日以内出荷
幅広いバリエーションで様々なアプリケーションや環境に対応します。
