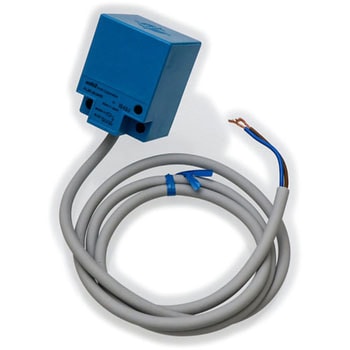

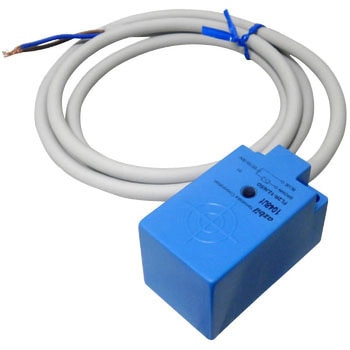

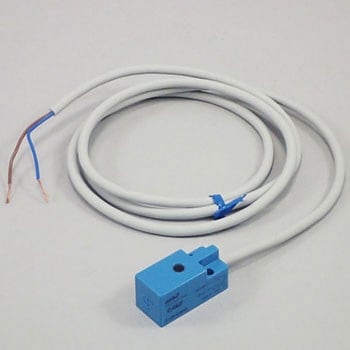

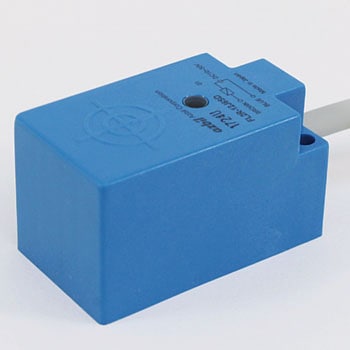

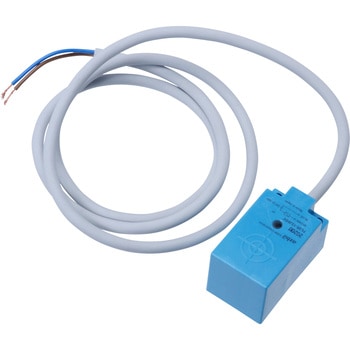

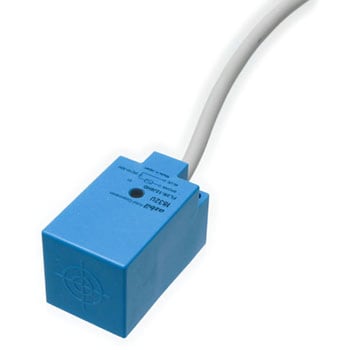

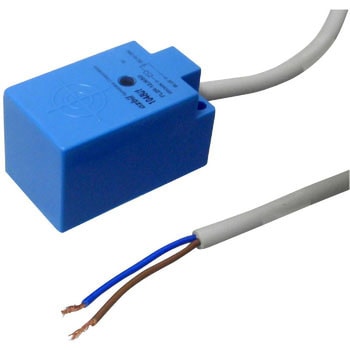

直流2線式角形近接スイッチ RL2R/Sシリーズ
直流2線式で配線コスト低減。
設定表示付きで安定検出領域指示。(N.O.出力タイプのみ)
豊富な機種揃え。(4/7/12/20mm，前面/側面，N.O./N.C.)
高速応答。(4mmで1.5kHz，7mmで1kHz)
相互干渉の影響の少ない異周波タイプを全形番に用意。
高いシール性。(IP67)
充実の回路保護。(サージ吸収，負荷短絡，逆接続)
- 特性
- (温度)動作距離において+25℃を基準として-25～+70℃で±10%以下
(電源電圧)動作距離において定格電源電圧を基準として、±15%の電圧変動で±1%以下
- 材質
- (コネクタ)ハウジング：ポリエステルエラストマ、ホルダー：ガラス入りポリエステル樹脂、コンタクト：黄銅金メッキ
- 質量(g)
- 約40
- 使用温度範囲(℃)
- -25～+70
- 保護構造
- IP67(IEC規格)
- 耐電圧
- AC500V、50/60Hz、1分間
- 検出方式
- 高周波発振形(非シールド)
- 接続方式
- プリワイヤコネクタ、プリワイヤ
- 標準検出物体(mm)
- 18×18、t=1、鉄
- 材質(ケース)
- ABS樹脂
- 定格電源電圧
- DC12/24V
- 制御出力
- (開閉電流)4～100mA以下、(残留電圧)3.3V以下、(出力耐電圧)DC30V
- 絶縁抵抗(MΩ)
- 50以上(DC500Vにて)
- 保護回路
- サージ吸収、負荷短絡保護、逆接続保護
- 設定距離(mm)
- 0～2.8
- 使用周囲湿度
- 35～95RH%以下
- 保存温度範囲(℃)
- -25～+70
- 使用電圧範囲(V)
- DC10～30
- 応答周波数(Hz)
- 1
- 漏れ電流(mA)
- 1以下
- 耐衝撃(m/s2)
- 490 X、Y、Z各方向 10回
- 耐振動
- 10～55Hz、複振幅1.5mm、X・Y・Z各方向 2時間
- 応差
- 動作距離の15%以下
- 検出面
- 側面
- 動作距離(mm)
- 4
- 耐衝撃
- 490m/s2、X・Y・Z各方向 10回
- シールド形状
- 非シールド
- センサ形状
- 角型
