セーフティ・リレー G7SAomron(オムロン)(1件のレビュー)￥1,998～税込￥2,198～
1個
当日出荷から71日以内出荷
EN規格を取得した小型スリムセーフティリレー強制ガイド接点付きリレー(EN50205/Class A VDE認証)。機械のCEマーキング(機械指令)をバックアップ。インターロック回路の構成をとることにより、機械の危険状態を回避。4極、 6極を品揃え。PWBパターンの引きまわしが容易な端子配置。入力出力間は強化絶縁。 異極間の一部も強化絶縁。
保護構造耐フラックス形応答時間10ms以下絶縁抵抗(MΩ)1000以上(DC500V絶縁抵抗計にて)接触抵抗(mΩ)100以下(DC5V 1A電圧降下法にて)機械的耐久性1000万回(開閉ひん度36000回/h)電気的耐久性10万回以上(定格負荷、開閉ひん度1800回/h)最大開閉ひん度(回/h)/機械的36000最大開閉ひん度(回/h)/定格負荷1800故障率P水準(参考値：開閉ひん度120回/min時)DC5V 1mA(開閉ひん度300回/min))耐振動10～55～10Hz 片振幅0.75mm(複振幅1.5mm)定格負荷AC250V 6A、DC30V 6A復帰時間(ms)20以下(周囲温度23℃)衝撃(誤動作)(m/s2)100衝撃(耐久)(m/s2)1000
セーフティ・リレー G7S-□-Eomron(オムロン)￥3,598税込￥3,958
1個
当日出荷
形G7Sに10Aタイプをシリーズ追加強制ガイド接点付きリレー(EN50205/ClassA VDE認証)。機械のCEマーキング(機械指令)をバックアップ。インターロック回路の構成をとることにより、機械の危険状態を回避。表面接続、裏面接続ソケットを準備。
質量(g)約65耐電圧コイル接点間(コイル-3極、コイル-4極間) AC4000V 50/60Hz 1minコイル接点間(コイル-3極、コイル-4極間以外)：AC2500V 50/60Hz 1min異極間(「1極、3極、5極」と”「2極、4極、6極」間)：AC4000V 50/60Hz 1min異極間(「1極、3極、5極」と”「2極、4極、6極」間)：AC2500V 50/60Hz 1min同極接点間：AC1500V 50/60Hz 1min絶縁抵抗(MΩ)100以上(DC500V絶縁抵抗計にて)使用周囲温度(℃)-25～+70(ただし、氷結、結露のないこと)接触抵抗(mΩ)100以下(初期値)端子構造プリント基板用端子耐振動(耐久)10～55～10Hz 片振幅0.75mm(複振幅1.5mm)耐衝撃(耐久)1000m/s2使用周囲湿度5～85%RH耐振動(誤動作)10～55～10Hz 片振幅0.375mm(複振幅0.75mm)耐衝撃(誤動作)100m/s2機械的耐久性1000万回以上(開閉ひん度18000回/h)電気的耐久性10万回以上(定格負荷、開閉ひん度1800回/h)故障率P水準(参考値：開閉ひん度60回/min時)DC5V 1mA復帰時間(ms)50以下開閉頻度(回/時)機械的：18000、抵抗負荷：1800コイル定格(V)DC24V 30mA接点定格負荷電圧(V)AC250V 10A (a接点: 抵抗負荷) AC250V 6A (b接点: 抵抗負荷) DC30V 10A (a接点: 抵抗負荷) DC30V 6A (b接点: 抵抗負荷)

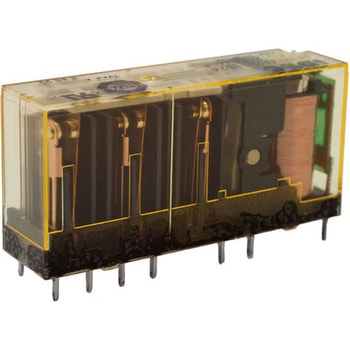

RF1V形強制ガイド式リレーIDEC(和泉電気)￥17,980～税込￥19,778～特価
1箱(10個)
当日出荷から81日以内出荷
海外規格に適合したコンパクトな強制ガイド式リレー。逆起電力防止ダイオード付 (動作表示LED付)機種を追加
SFリレースリムタイプPanasonic(パナソニック)￥1,398税込￥1,538
1個
取扱停止中
韓国安全認証「Sマーク」取得(ダイオード内臓型除く)
強制ガイド接点機構。
スリム形状:長さ(40/50mm)×幅(13mm) ×高さ(24mm)。
高速応答時間を実現(8ms以下)
LED動作表示付、ダイオード内臓型を品揃え。
ソケット、端子台(Y型端子、丸型端子に対応)をご用意。
用途工作機械。
ロボット。
安全PLC。
車生産設備など特に安全規格が求められる回路。種類パワーリレー端子形状プリント基板用端子応答時間8ms以下(コイル定格電圧印加時、接点バウンス含まず、ダイオード無し/at20℃)開放電圧(V)定格電圧の10%以上(20℃、初期)感動電圧(V)定格電圧の75%以下(20℃、初期)最小適合負荷1mA 5V DC最大印加電圧(V)定格電圧の110%(20℃)使用周囲湿度5～85%RH(ただし、氷結、結露しないこと)使用周囲温度(℃)-40～85(ただし、氷結、結露しないこと)最大操作頻度定格制御容量にて20回/分電気的寿命10万回以上：AC250V 6A抵抗負荷にて(開閉頻度20回/分)、10万回以上：DC30V 6A抵抗負荷にて(開閉頻度20回/分)、50万回以上：AC250V 1A抵抗負荷にて(開閉頻度30回/分)、50万回以上：DC30V 1A抵抗負荷にて(開閉頻度30回/分)、10万回以上：AC15、AC240V 2A誘導負荷にて(開閉頻度20回/分、cosΦ0.3)、10万回以上：DC13、DC24V 1A誘導負荷にて(開閉頻度20回/分、L/R=48ms)機械的寿命1000万回以上(開閉頻度180回/分)接触抵抗(mΩ)100以下(DC6V 1A電圧降下法にて)接点最大許容電圧(V)AC250、DC125接点最大許容電流(A)6(70～85℃では、0.1A/℃で低減してください)接点最大許容電力(VA)1500(180W)接点材質AgSnO2系にAuフラッシュ絶縁抵抗(MΩ)1000以上(DC500V絶縁抵抗計にて、耐電圧の項と同じ個所を測定。)耐衝撃(誤動作)200m/s2以上(正弦半波パルス：11ms、検知時間：10μs)耐衝撃(耐久)1000以上(正弦半波パルス：6ms)耐振動(誤動作)10～55Hz(複振幅1mm、検知時間：10μs)耐振動(耐久)10～55Hz(複振幅1.5mm)動作時間(ms)20以下(コイルを定格電圧印加時、接点バウンス含まず/at20℃)復帰時間(ms)20以下(コイルを定格電圧印加時、接点バウンス含まず)タイプスリムタイプ使用周囲湿度(%RH)5～85(ただし、氷結・結露しないこと)応答時間(ms)8以下(コイル定格電圧印加時、接点バウンス含まず、ダイオード無し/at20℃)接点定格制御容量(抵抗負荷)AC250V 6A 、DC30V 6A
SF-YリレーPanasonic(パナソニック)￥38,980税込￥42,878
1箱(20個)
32日以内出荷
.強制ガイド接点機構を採用、TypeA， EN50205 TUV認定
接点の溶着を検出し、安全回路構築が可能な強制ガイド接点構造
小型形状：長さ(39/31mm)×幅(28.6mm)×高さ(14.5mm)
豊富な接点構成：4極(2a2b， 3a1b)， 6極(4a2b， 5a1b)
用途安全ユニット、安全PLC、工作機械、ロボット、安全規格が求められる回路規格UL/C-UL、TUV
SFリレースリムタイプPanasonic(パナソニック)￥15,980～税込￥17,578～
1箱(10個)ほか
32日以内出荷
強制ガイド接点構造
(EN50205 ClassA TUV認定)
接点の溶着を検出し、安全回路構築が可能な強制ガイド接点構造です。
・a接点、b接点が同時に閉じることのない構造
・接点間隔を0.5mm以上確保する構造
スリム形状(mm)
リレー本体の小型・スリム化により、基板の小型化が図れます。
4極タイプ ： 40(長さ)×13(幅)×24(高さ)
6極タイプ ： 50(長さ)×13(幅)×24(高さ)
LED動作表示付・ダイオード内蔵型を品揃え
LEDを内蔵することで、別途LEDの回路を設計、実装する必要がなくなり、コストダウン・工数削減になります。
高速応答時間を実現(8ms以下)
負荷をすばやく止めることができ、安全を確保します。
高い耐衝撃性能(誤動作衝撃:200m/s2以上)
衝撃性能の向上により工作機械、設備での振動・衝撃環境において安心してお使いになれます。
プリント板ソケットをご用意しております。(4極用・6極用)
フィンガープロテクト構造のDIN端子台(Y型端子、丸型端子に対応)もラインナップ(4極用・6極用)
用途工作機械、ロボット、安全PLC、車生産設備など特に安全規格が求められる回路
SFリレースリムタイプPanasonic(パナソニック)￥14,980～税込￥16,478～
1箱(10個)ほか
32日以内出荷から61日以内出荷
強制ガイド接点構造
(EN50205 ClassA TUV認定)
接点の溶着を検出し、安全回路構築が可能な強制ガイド接点構造です。
・a接点、b接点が同時に閉じることのない構造
・接点間隔を0.5mm以上確保する構造
スリム形状(mm)
リレー本体の小型・スリム化により、基板の小型化が図れます。
4極タイプ ： 40(長さ)×13(幅)×24(高さ)
6極タイプ ： 50(長さ)×13(幅)×24(高さ)
LED動作表示付・ダイオード内蔵型を品揃え
LEDを内蔵することで、別途LEDの回路を設計、実装する必要がなくなり、コストダウン・工数削減になります。
高速応答時間を実現(8ms以下)
負荷をすばやく止めることができ、安全を確保します。
高い耐衝撃性能(誤動作衝撃:200m/s2以上)
衝撃性能の向上により工作機械、設備での振動・衝撃環境において安心してお使いになれます。
プリント板ソケットをご用意しております。(4極用・6極用)
フィンガープロテクト構造のDIN端子台(Y型端子、丸型端子に対応)もラインナップ(4極用・6極用)
用途工作機械、ロボット、安全PLC、車生産設備など特に安全規格が求められる回路
SFリレースリムタイプPanasonic(パナソニック)￥13,980～税込￥15,378～
1箱(10個)ほか
32日以内出荷
強制ガイド接点構造
(EN50205 ClassA TUV認定)
接点の溶着を検出し、安全回路構築が可能な強制ガイド接点構造です。
・a接点、b接点が同時に閉じることのない構造
・接点間隔を0.5mm以上確保する構造
スリム形状(mm)
リレー本体の小型・スリム化により、基板の小型化が図れます。
4極タイプ ： 40(長さ)×13(幅)×24(高さ)
6極タイプ ： 50(長さ)×13(幅)×24(高さ)
LED動作表示付・ダイオード内蔵型を品揃え
LEDを内蔵することで、別途LEDの回路を設計、実装する必要がなくなり、コストダウン・工数削減になります。
高速応答時間を実現(8ms以下)
負荷をすばやく止めることができ、安全を確保します。
高い耐衝撃性能(誤動作衝撃:200m/s2以上)
衝撃性能の向上により工作機械、設備での振動・衝撃環境において安心してお使いになれます。
プリント板ソケットをご用意しております。(4極用・6極用)
フィンガープロテクト構造のDIN端子台(Y型端子、丸型端子に対応)もラインナップ(4極用・6極用)
用途工作機械、ロボット、安全PLC、車生産設備など特に安全規格が求められる回路
