HARWINの機構部品(電子部品)

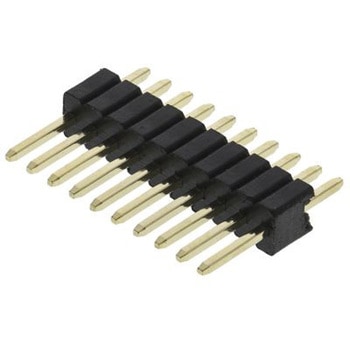

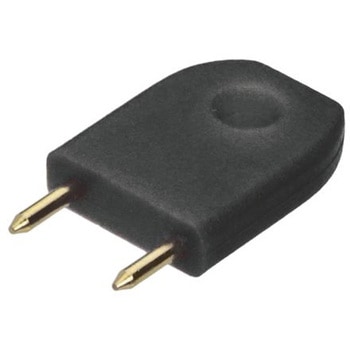

HARWIN M20 2.54 mm 基板ピンヘッダコネクタ. このM20 シリーズ基板スルーホール / SMT取り付けヘッダコネクタのピッチは2.54 mmです。これらのM20 2.54 mm基板ヘッダは、2 列 / 1 列、垂直 / ライトアングル構成の製品が用意されており、さまざまな用途で使える汎用ソリューションとなっています。これらのM20 2.54 mm基板ピンヘッダコネクタのハウジングは、各種の対応ピン長(M20-975xxx、M20-976xxx、M20-977xxx = ピン長5.8 mm。 M20-995xxx、M20-996xxx、M20-998xxx、M20-999xxx = ピン長6.1 mm。 M20-997xxx = ピン長8.5 mm)が用意されています。 基板スルーホールとSMTヘッダのどちらのハウジングも高温熱可塑樹脂製で、リフローはんだ付けに耐えます。 ハウジングにはキャステレーションがあるため、必要に応じて切断可能です。切断時には十分注意してください。 これらのM20 2.54 mm基板ヘッダコネクタは、M20シリーズの基板ソケット、ソケットハウジング、ジャンパとかん合します。. 特長. 複数の構成オプションと対応ピン長により、柔軟な設計が可能 リフローはんだ付けプロセスに耐える熱可塑樹脂ハウジング 必要に応じて小さく切断可能. 用途. このM20 2.54 mm基板接続用ヘッダは、幅広い用途で使用でき、組み込みPC、マザーボード、電子システムで標準コネクタとしての地位を確立しています。 主な用途は、家電製品、通信、駆動と制御、産業監視、PCなどです。

品番 ； 681-6860 681-6860 は、デュアル(上口と下口)構成で、テールスペースは5.08 mmです。. Harwin M20シリーズ2.54 mm基板ソケット. M20シリーズ基板スルーホール取り付け業界標準ソケットは、ピッチが2.54 mmで、基板対基板用途向けに設計されています。このM20シリーズコネクタは、高品質でコンパクトな設計を採用し、基板密度の増大及び高さ制限に関する設計要件を満たしています。このM20ソケットのハウジングは、UL94V-0高温液晶ポリマー製で、SMTタイプと同じリフローはんだ付けプロセスに耐えられます。耐久性の高いデュアルビームコンタクトは電気接続を改善し、コネクタ全体の信頼性を高めます。 このM20基板ソケットコネクタには、1列 / 2列構成及びさまざまなコンタクト数を用意しています。. 特長と利点. 小型設計 高温熱可塑性樹脂製ハウジング 信頼性の高いデュアルビームコンタクト 挿抜回数: 最大300回 最大定格電流: 2 A/コンタクト. 製品用途の情報. このM20シリーズ基板ソケットは幅広い用途に適し、組み込みPC、マザーボード、電子システムでは、標準コネクタとしての地位を確立しています。主な用途には、家庭用電化製品、通信、駆動及び制御、産業監視、パーソナルコンピューティングなどが挙げられます。

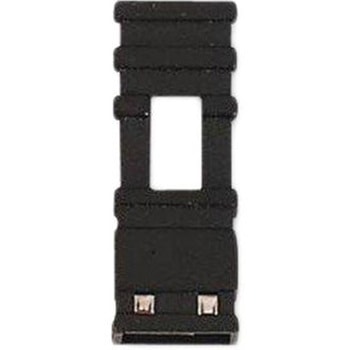

HARWIN M20 2.54 mm 基板ピンヘッダコネクタ. このM20 シリーズ基板スルーホール / SMT取り付けヘッダコネクタのピッチは2.54 mmです。これらのM20 2.54 mm基板ヘッダは、2 列 / 1 列、垂直 / ライトアングル構成の製品が用意されており、さまざまな用途で使える汎用ソリューションとなっています。これらのM20 2.54 mm基板ピンヘッダコネクタのハウジングは、各種の対応ピン長(M20-975xxx、M20-976xxx、M20-977xxx = ピン長5.8 mm。 M20-995xxx、M20-996xxx、M20-998xxx、M20-999xxx = ピン長6.1 mm。 M20-997xxx = ピン長8.5 mm)が用意されています。 基板スルーホールとSMTヘッダのどちらのハウジングも高温熱可塑樹脂製で、リフローはんだ付けに耐えます。 ハウジングにはキャステレーションがあるため、必要に応じて切断可能です。切断時には十分注意してください。 これらのM20 2.54 mm基板ヘッダコネクタは、M20シリーズの基板ソケット、ソケットハウジング、ジャンパとかん合します。. 特長. 複数の構成オプションと対応ピン長により、柔軟な設計が可能 リフローはんだ付けプロセスに耐える熱可塑樹脂ハウジング 必要に応じて小さく切断可能. 用途. このM20 2.54 mm基板接続用ヘッダは、幅広い用途で使用でき、組み込みPC、マザーボード、電子システムで標準コネクタとしての地位を確立しています。 主な用途は、家電製品、通信、駆動と制御、産業監視、PCなどです。

Harwin M22 2.00 mm基板ピンヘッダコネクタ. M22シリーズ基板スルーホール及びSMT取り付けヘッダコネクタは2.00 mmピッチです。 これらのM22 2.00 mm基板ヘッダは、2列及び1列、垂直及びライトアングル構成の製品が用意されており、さまざまな用途で使える汎用ソリューションとなっています。 M22シリーズ分離型基板ヘッダの対応ピン長は3.5 mm 基板スルーホールとSMTヘッダのどちらのハウジングも高温熱可塑樹脂製で、同レベルのリフローはんだ付けに耐えます。 ハウジングにはキャステレーションがあるため、必要に応じて切断可能です。切断時には十分注意してください。 これらのM22 2.00 mm基板ヘッダコネクタは、M22シリーズの基板ソケット、ソケットハウジング、及びジャンパとかん合します。. 特長と利点:. 柔軟な設計に対応する複数の構成オプションと対応ピン長 リフローはんだ付けプロセスに耐える高温熱可塑樹脂ハウジング 必要に応じて小さく切断可能. 用途. これらのM22 2.00 mm基板ヘッダは、幅広い用途に使用でき、組み込みPC、マザーボード、及び電子システムでは、標準的なコネクタとしての地位を確立しています。 主な用途には、家庭用電化製品、通信、駆動及び制御、産業監視、パーソナルコンピューティングなどが挙げられます。

30 x 20 mm、高さ: 2.5 mm、シールド厚: 0.2 mm。 S0941-46R、S0951-46R、S0961-46R、S0971-46R、S0981-46R、S0991-46R、S1001-46R、S1721-46R SMTシールドクリップと組み合わせての使用を推奨。 使用と再利用が容易 - 追加のはんだ付け作業は不要。
