LINKMANの機構部品(電子部品)

8ピンDIPIC用のソケットです。板バネ型よりも勘合が確実で高信頼です。丸ピンヘッダーや基板モジュールをDIP化する連結ソケットとも勘合します。

300mil 16ピンのDIP-ICを取り付ける、板バネ式のICソケットです。

300mil 16ピンのDIP-ICを取り付ける丸ピン式のICソケットです。板バネタイプに比べて挿しやすく抜けにくく信頼性が高いです。

300mil 14ピンのDIP-ICを取り付ける丸ピン式のICソケットです。板バネタイプに比べて挿しやすく抜けにくく信頼性が高いです。

2.54mm(0.1inch)ピッチのピンソケット2列x10ピン=20ピンです。

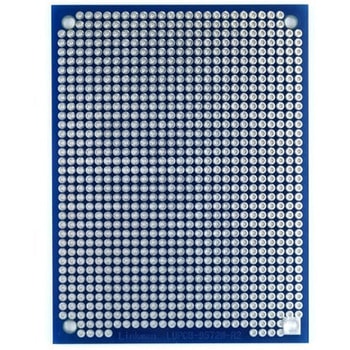

いわゆる「C基板」と同サイズ(72x47mm)の両面スルホール仕上げのガラスエポキシ基板です。片面基板の姉妹品【LUPCB-7247S】もございます。

通称B基板相当の両面ユニバーサル基板です。2.54mmピッチのドットパターンです。材質はベークよりもハイグレードなガラスエポキシ(ガラエポ)です。

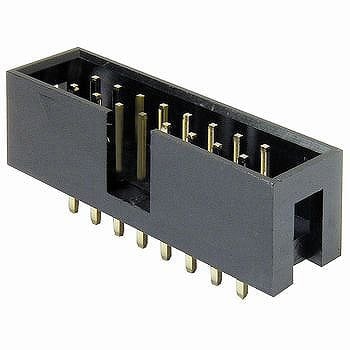

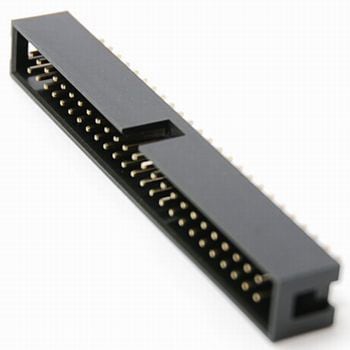

基板実装用のフラットケーブルコネクター(オス)です。全体に四角い囲いがありロック機構はありませんがケーブルを多少引っ張っても抜けません。基板の積み重ね接続にも使用できます。

300mil 14ピンのDIP-ICを取り付ける板ばね式のICソケットです。

DIP(Dual In-Line Package)28ピン(0.3インチ幅)用丸ピンICソケットです。挿しやすく抜けにくく、板バネと比較すると信頼性が高いです。

2.54mmピッチ1列のピンヘッダです。節があるのでラジオペンチなどで折り取ってお好みのピン数でお使い頂けます。

2.54mmピッチのピンヘッダです。1ピンごとに節があるので任意のピン数に折り取って使用できます。

2.54mm(0.1inch)ピッチのピンソケット2列x8ピン=16ピンです。標準0.64mm角の角ピンヘッダーと勘合し丸ピンソケットやICソケットとは同じピッチでも互換性がありません。基板同士をケーブルを介さず直接接続するコネクターとしては最も一般的でArduinoやRaspberry Piなど様々な基板に使われています。写真のピン数は商品と異なることがあるので列数とピン数を数値で確認してください。高さの低い低背型もあります。本品ははんだ代以上にピンの突出しのない標準型のソケットですがArduinoのシールドなど拡張ボードを多層に重ねる場合に使われるピンの長いタイプもあります。(ロングピンのタイプには更にピンの長さ違いがあります。ご注意ください。)※すべてのピンをはんだ付けして使用してください。少数のピンだけをはんだ付けしてピンヘッダーと接続すると抜く時にソケットハウジングがピンヘッダー側にくっついてソケットが分解してしまうことがあります。

2.54mm(0.1inch)ピッチ間隔のピンヘッダ2ピンです。【2180ABA】等のジャンパソケットを使用してスイッチ代わりにも使用できます。

いわゆる「B基板」相当の片面ユニバーサル基板です。2.54mmピッチの穴が開いています。角の取り付け穴の内、ひとつはベタパターンでシャーシとアースを共通にすることもできます。

2.54mm(0.1inch)ピッチのピンソケット1列x2ピンです。標準0.64mm角の角ピンヘッダーと勘合し丸ピンソケットやICソケットとは同じピッチでも互換性がありません。基板同士をケーブルを介さず直接接続するコネクターとしては最も一般的でArduinoやRaspberry Piなど様々な基板に使われています。写真のピン数は商品と異なることがあるので列数とピン数を数値で確認してください。高さの低い低背型もあります。本品ははんだ代以上にピンの突出しのない標準型のソケットですがArduinoのシールドなど拡張ボードを多層に重ねる場合に使われるピンの長いタイプもあります。(ロングピンのタイプには更にピンの長さ違いがあります。ご注意ください。)※すべてのピンをはんだ付けして使用してください。少数のピンだけをはんだ付けしてピンヘッダーと接続すると抜く時にソケットハウジングがピンヘッダー側にくっついてソケットが分解してしまうことがあります。

2.54mm(0.1inch)ピッチのピンヘッダ3ピンです。

2.54mmピッチ1列のピンヘッダです。

1列24ピンの2.54mmピッチピンヘッダです。ペンチなどで節ごとに好きなピン数で折り取ってお使い頂けます

2.54mm(0.1inch)ピッチのピンソケット2列x20ピン=40ピンです。標準0.64mm角の角ピンヘッダーと勘合し丸ピンソケットやICソケットとは同じピッチでも互換性がありません。基板同士をケーブルを介さず直接接続するコネクターとしては最も一般的でArduinoやRaspberry Piなど様々な基板に使われています。写真のピン数は商品と異なることがあるので列数とピン数を数値で確認してください。高さの低い低背型もあります。本品ははんだ代以上にピンの突出しのない標準型のソケットですがArduinoのシールドなど拡張ボードを多層に重ねる場合に使われるピンの長いタイプもあります。(ロングピンのタイプには更にピンの長さ違いがあります。ご注意ください。)※すべてのピンをはんだ付けして使用してください。少数のピンだけをはんだ付けしてピンヘッダーと接続すると抜く時にソケットハウジングがピンヘッダー側にくっついてソケットが分解してしまうことがあります。

2.54mm(0.1inch)ピッチのピンソケット2列x6ピン=12ピンです。

2.54mm(0.1inch)ピッチのピンソケット1列x4ピンです。標準0.64mm角の角ピンヘッダーと勘合し丸ピンソケットやICソケットとは同じピッチでも互換性がありません。基板同士をケーブルを介さず直接接続するコネクターとしては最も一般的でArduinoやRaspberry Piなど様々な基板に使われています。写真のピン数は商品と異なることがあるので列数とピン数を数値で確認してください。高さの低い低背型もあります。本品ははんだ代以上にピンの突出しのない標準型のソケットですがArduinoのシールドなど拡張ボードを多層に重ねる場合に使われるピンの長いタイプもあります。(ロングピンのタイプには更にピンの長さ違いがあります。ご注意ください。)※すべてのピンをはんだ付けして使用してください。少数のピンだけをはんだ付けしてピンヘッダーと接続すると抜く時にソケットハウジングがピンヘッダー側にくっついてソケットが分解してしまうことがあります。

2.54mm(0.1inch)ピッチの2列x4ピン=8ピンのピンソケットです。

ロック付きのフラットケーブルコネクター(MILコネクター)です。圧着には【6PK-214】等の工具をお使いください。3ピース構造で電極付きのボディの上にカバーとストレインリリーフ(ロック、ケーブル止め兼用)が重なります。先ずボディとカバーでケーブルを挟んで圧着し、その上にストレインリリーフを差し込みます。必要に応じてボディに圧着したケーブルを折り返してカバーとストレインリリーフの間に挟みます。

仕上げ部品セット用のケーブルです。 「仕上げ部品セット(ケーブル無)」型番：MPK-TAW-IPと合わせますと、「仕上げ部品セット(ケーブル付)」型番：MPK-TAW-CPと同様の内容になります。

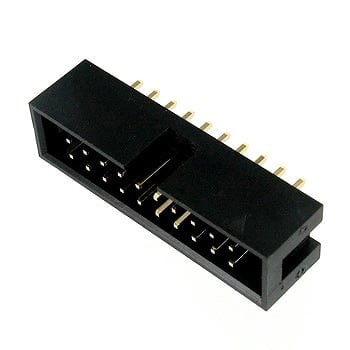

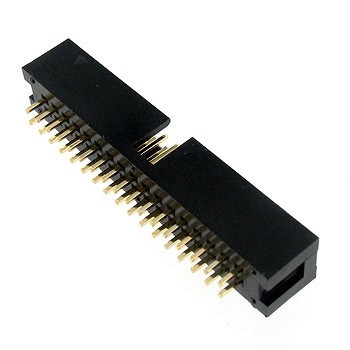

基板実装用のフラットケーブルコネクター(オス)です。全体に四角い囲いがありロック機構はありませんがケーブルを多少引っ張っても抜けません。基板の積み重ね接続にも使用できます。

ピンが横に出ている(ライトアングル)タイプのピンヘッダです。 1ピン単位で切り離しが可能

ピンが横に出ている(ライトアングル)タイプのピンヘッダです。 1ピン単位で切り離しが可能

ピンが横に出ている(ライトアングル)タイプのピンヘッダです。 ブレッドボードにも使えるライトアングル20ピン ピンヘッダ 1ピン単位で切り離しが可能

300mil(0.3inch)幅の8ピンDIP-ICを挿し込むソケットです。接触部には板バネを採用し安価なのが特徴です。
