LINKMANの基板用コネクタ

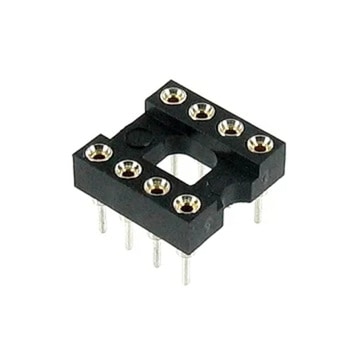

8ピンDIPIC用のソケットです。板バネ型よりも勘合が確実で高信頼です。丸ピンヘッダーや基板モジュールをDIP化する連結ソケットとも勘合します。

300mil 14ピンのDIP-ICを取り付ける丸ピン式のICソケットです。板バネタイプに比べて挿しやすく抜けにくく信頼性が高いです。

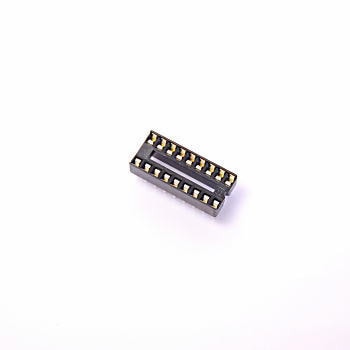

300mil 16ピンのDIP-ICを取り付ける丸ピン式のICソケットです。板バネタイプに比べて挿しやすく抜けにくく信頼性が高いです。

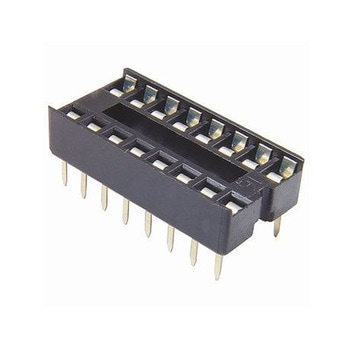

300mil 16ピンのDIP-ICを取り付ける、板バネ式のICソケットです。

2.54mmピッチ1列のピンヘッダです。節があるのでラジオペンチなどで折り取ってお好みのピン数でお使い頂けます。

2.54mm(0.1inch)ピッチのピンソケット1列x2ピンです。標準0.64mm角の角ピンヘッダーと勘合し丸ピンソケットやICソケットとは同じピッチでも互換性がありません。基板同士をケーブルを介さず直接接続するコネクターとしては最も一般的でArduinoやRaspberry Piなど様々な基板に使われています。写真のピン数は商品と異なることがあるので列数とピン数を数値で確認してください。高さの低い低背型もあります。本品ははんだ代以上にピンの突出しのない標準型のソケットですがArduinoのシールドなど拡張ボードを多層に重ねる場合に使われるピンの長いタイプもあります。(ロングピンのタイプには更にピンの長さ違いがあります。ご注意ください。)※すべてのピンをはんだ付けして使用してください。少数のピンだけをはんだ付けしてピンヘッダーと接続すると抜く時にソケットハウジングがピンヘッダー側にくっついてソケットが分解してしまうことがあります。

2.54mm(0.1inch)ピッチのピンソケット2列x10ピン=20ピンです。

2.54mm(0.1inch)ピッチのピンソケット20ピンです。

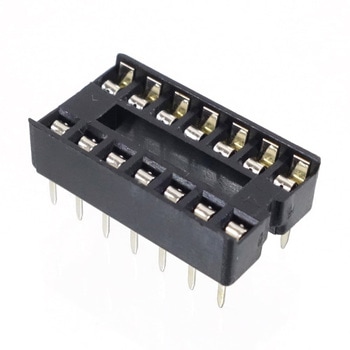

300mil 14ピンのDIP-ICを取り付ける板ばね式のICソケットです。

2.54mmピッチ1列のピンヘッダです。

2.54mm(0.1inch)ピッチのピンソケット1列x7ピンです。標準0.64mm角の角ピンヘッダーと勘合し丸ピンソケットやICソケットとは同じピッチでも互換性がありません。基板同士をケーブルを介さず直接接続するコネクターとしては最も一般的でArduinoやRaspberry Piなど様々な基板に使われています。写真のピン数は商品と異なることがあるので列数とピン数を数値で確認してください。高さの低い低背型もあります。本品ははんだ代以上にピンの突出しのない標準型のソケットですがArduinoのシールドなど拡張ボードを多層に重ねる場合に使われるピンの長いタイプもあります。(ロングピンのタイプには更にピンの長さ違いがあります。ご注意ください。)※すべてのピンをはんだ付けして使用してください。少数のピンだけをはんだ付けしてピンヘッダーと接続すると抜く時にソケットハウジングがピンヘッダー側にくっついてソケットが分解してしまうことがあります。

ケーブルを使わずに基板同士を直接接続するコネクタの一種で、同じ規格のピンソケットと嵌合します。

2.54mm(0.1inch)ピッチの2列x4ピン=8ピンのピンソケットです。

2.54mm(0.1inch)ピッチ間隔のピンヘッダ2ピンです。【2180ABA】等のジャンパソケットを使用してスイッチ代わりにも使用できます。

表面実装タイプのマイクロUSB(5pinタイプB)のメス・コネクタ(ジャック)です。 基板への実装及びケーブル接続時は、はんだ付けします。

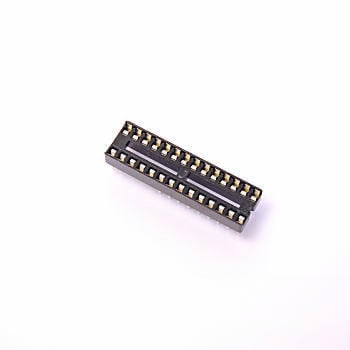

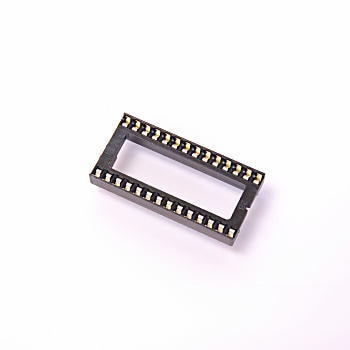

DIP(Dual In-Line Package)28ピン(0.3インチ幅)用丸ピンICソケットです。挿しやすく抜けにくく、板バネと比較すると信頼性が高いです。

40ピン x 2列の2.54mmピッチのピンヘッダです。節で折り取って必要なピン数でお使い頂けます。

2.54mmピッチ2列x20ピン=40ピンのピンヘッダです。

2.54mmピッチのピンヘッダです。1ピンごとに節があるので任意のピン数に折り取って使用できます。

2.54mm(0.1inch)ピッチのピンヘッダ6ピンです。

2.54mmピッチのピンヘッダです。1ピンごとに節があるので任意のピン数に折り取って使用できます。

1列24ピンの2.54mmピッチピンヘッダです。ペンチなどで節ごとに好きなピン数で折り取ってお使い頂けます

2.54mm(0.1inch)ピッチのピンソケット2列x7ピン=14ピンです。標準0.64mm角の角ピンヘッダーと勘合し丸ピンソケットやICソケットとは同じピッチでも互換性がありません。基板同士をケーブルを介さず直接接続するコネクターとしては最も一般的でArduinoやRaspberry Piなど様々な基板に使われています。写真のピン数は商品と異なることがあるので列数とピン数を数値で確認してください。高さの低い低背型もあります。本品ははんだ代以上にピンの突出しのない標準型のソケットですがArduinoのシールドなど拡張ボードを多層に重ねる場合に使われるピンの長いタイプもあります。(ロングピンのタイプには更にピンの長さ違いがあります。ご注意ください。)※すべてのピンをはんだ付けして使用してください。少数のピンだけをはんだ付けしてピンヘッダーと接続すると抜く時にソケットハウジングがピンヘッダー側にくっついてソケットが分解してしまうことがあります。

2.54mm(0.1inch)ピッチのピンソケット1列x40ピン=40ピンです。標準0.64mm角の角ピンヘッダーと勘合し丸ピンソケットやICソケットとは同じピッチでも互換性がありません。基板同士をケーブルを介さず直接接続するコネクターとしては最も一般的でArduinoやRaspberry Piなど様々な基板に使われています。写真のピン数は商品と異なることがあるので列数とピン数を数値で確認してください。高さの低い低背型もあります。本品ははんだ代以上のピンに突出しのない標準型のソケットですがArduinoのシールドなど拡張ボードを多層に重ねる場合に使われるピンの長いタイプもあります。(ロングピンのタイプには更にピンの長さ違いがあります。ご注意ください。)※すべてのピンをはんだ付けして使用してください。少数のピンだけをはんだ付けしてピンヘッダーと接続すると抜く時にソケットハウジングがピンヘッダー側にくっついてソケットが分解してしまうことがあります。

2.54mm(0.1inch)ピッチのピンソケット2列x20ピン=40ピンです。標準0.64mm角の角ピンヘッダーと勘合し丸ピンソケットやICソケットとは同じピッチでも互換性がありません。基板同士をケーブルを介さず直接接続するコネクターとしては最も一般的でArduinoやRaspberry Piなど様々な基板に使われています。写真のピン数は商品と異なることがあるので列数とピン数を数値で確認してください。高さの低い低背型もあります。本品ははんだ代以上にピンの突出しのない標準型のソケットですがArduinoのシールドなど拡張ボードを多層に重ねる場合に使われるピンの長いタイプもあります。(ロングピンのタイプには更にピンの長さ違いがあります。ご注意ください。)※すべてのピンをはんだ付けして使用してください。少数のピンだけをはんだ付けしてピンヘッダーと接続すると抜く時にソケットハウジングがピンヘッダー側にくっついてソケットが分解してしまうことがあります。

2.54mm(0.1inch)ピッチのピンソケット2列x8ピン=16ピンです。標準0.64mm角の角ピンヘッダーと勘合し丸ピンソケットやICソケットとは同じピッチでも互換性がありません。基板同士をケーブルを介さず直接接続するコネクターとしては最も一般的でArduinoやRaspberry Piなど様々な基板に使われています。写真のピン数は商品と異なることがあるので列数とピン数を数値で確認してください。高さの低い低背型もあります。本品ははんだ代以上にピンの突出しのない標準型のソケットですがArduinoのシールドなど拡張ボードを多層に重ねる場合に使われるピンの長いタイプもあります。(ロングピンのタイプには更にピンの長さ違いがあります。ご注意ください。)※すべてのピンをはんだ付けして使用してください。少数のピンだけをはんだ付けしてピンヘッダーと接続すると抜く時にソケットハウジングがピンヘッダー側にくっついてソケットが分解してしまうことがあります。

2.54mm(0.1inch)ピッチ間隔のピンソケット5極です。

代用的な圧着工具として幅の広い万力が使われますが力加減にはご注意ください。(推奨しません) フラットケーブル圧着型のMIL規格コネクタ40ピンです。圧着には【6PK214】等の圧着工具が必要です。

ロック付きのフラットケーブルコネクター(MILコネクター)です。圧着には【6PK-214】等の工具をお使いください。3ピース構造で電極付きのボディの上にカバーとストレインリリーフ(ロック、ケーブル止め兼用)が重なります。先ずボディとカバーでケーブルを挟んで圧着し、その上にストレインリリーフを差し込みます。必要に応じてボディに圧着したケーブルを折り返してカバーとストレインリリーフの間に挟みます。

ロック付きのフラットケーブルコネクター(MILコネクター)です。圧着には【6PK-214】等の工具をお使いください。3ピース構造で電極付きのボディの上にカバーとストレインリリーフ(ロック、ケーブル止め兼用)が重なります。先ずボディとカバーでケーブルを挟んで圧着し、その上にストレインリリーフを差し込みます。必要に応じてボディに圧着したケーブルを折り返してカバーとストレインリリーフの間に挟みます。

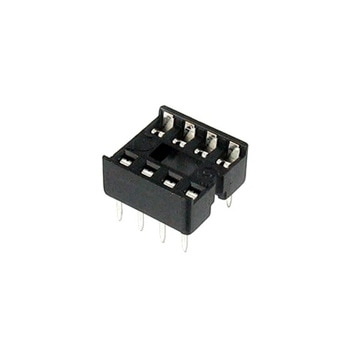

300mil(0.3inch)幅の8ピンDIP-ICを挿し込むソケットです。接触部には板バネを採用し安価なのが特徴です。
