マイクロチップ, EEPROM 64kbit シリアル-SPIMICROCHIP7日以内出荷
仕様●メモリサイズ : 64kbit●インターフェースタイプ : シリアル-SPI●パッケージタイプ : SOIC●実装タイプ : 表面実装●ピン数 : 8●構成 : 8 K x 8ビット●動作供給電圧 Min : 2.5 V●動作供給電圧 Max : 5.5 V●プログラミング電圧 : 2.5 → 5.5V●1ワード当たりのビット数 : 8bit●寸法 : 4.9 x 3.9 x 1.5mm●データ保持 : 200年●Microchip 25LC640 シリーズは●低消費電力 CMOS テクノロジーを備えた 64 K ビットシリアル EEPROM です。電源オン / オフのデータ保護回路を備えています。最大クロック: 10 MHz 32バイトページ 書き込みサイクル時間は最大 5 ms です シーケンシャル読み取り 高い信頼性 ブロック書き込み保護RoHS指令(10物質対応)対応
マイクロチップ, EEPROM 64kbit シリアル-I2CMICROCHIP7日以内出荷
仕様●メモリサイズ 64kbit●インターフェースタイプ シリアル-I2C(TM)パッケージタイプ SOIC●実装タイプ 表面実装●ピン数 8●構成 8 x 8ビット●動作供給電圧 Min 2.5 V●動作供給電圧 Max 5.5 V●プログラミング電圧 2.5 5.5V●1ワード当たりのビット数 8bit●寸法 4.9 3.9 1.5mm●動作温度 Max +85 ℃ns●Microchip Technology Inc.の24LC64は●64 Kb I2C(TM)互換シリアルEEPROMです。2線シリアルインターフェイス付き8K 8ビットメモリの単一ブロックとして構成されています。低電圧設計で●最小2.5 Vで動作し●スタンバイ電流はわずか1 μA●動作電流もわずか1 mAです。パーソナル通信やデータ取得など先進の低電力用途向けに開発されました。単電源●最小2.5 Vで動作 低電力CMOSテクノロジー 2線シリアルインターフェイス●I2C(TM)互換 8個までのデバイスをカスケード接続可能 シュミットトリガ入力でノイズを抑制 出力スロープ制御でグランドバウンスを除去 100 kHz及び400 kHzのクロック互換性 ページ書き込み時間: ms (標準) セルフ時限の消去 書き込みサイクル 32バイトのページ書き込みバッファ ハードウェア書き込み保護 ESD保護: 4000 100万回を超える消去 書き込みサイクル データ保持: 200年 工場プログラミング可RoHS指令(10物質対応)対応
Microchip 汎用ドライバ 350 mA PDIP 18-Pin スルーホールMICROCHIP5日以内出荷
パワーラッチドライバ、Microchip. 高電圧高電流ソースドライバアレイ ダーリントントランジスタドライバ 低電力CMOSラッチ 出力トランジェント保護ダイオード 高出力負荷の切り替えに最適
仕様ロジックタイプ = CMOS、PMOS、TTL出力電流 = 350 mA供給電圧 = 5 to 50Vピン数 = 18パッケージタイプ = PDIP実装タイプ = スルーホールRoHS指令(10物質対応)対応
Microchip SPLDシンプルプログラマブルロジックデバイスMICROCHIP5日以内出荷
Microchip シンプルプログラマブルロジックデバイス. Atmelのこの高性能プログラマブルロジックデバイスは、低消費電力、高信頼性、業界標準アーキテクチャ(ISA:Industry Standard Architecture)を特長としています。
仕様ファミリー名 = ATF22V10Cゲート数 = 350マクロセル数 = 10ユーザI/O数 = 10最大内部周波数 = 最低83.3MHz再ブログラミングサポート = あり実装タイプ = スルーホールパッケージタイプ = PDIPピン数 = 24最大伝播遅延時間 = 15ns製造テクノロジー = CMOS, TTL寸法 = 32.13 x 7.11 x 4.95mm高さ = 4.95mm幅 = 7.11mmRoHS指令(10物質対応)対応
Microchip ラッチ, 14-Pin Dタイプ スルーホール MIC5800YNMICROCHIP5日以内出荷
パワーラッチドライバ、Microchip. 高電圧高電流ソースドライバアレイ ダーリントントランジスタドライバ 低電力CMOSラッチ 出力トランジェント保護ダイオード 高出力負荷の切り替えに最適
仕様ラッチモード = 透明ラッチエレメント = Dタイプビット数 = 4bit実装タイプ = スルーホールパッケージタイプ = PDIPピン数 = 14寸法 = 19.05 x 6.35 x 3.3mm高さ = 3.3mm長さ = 19.05mm幅 = 6.35mmRoHS指令(10物質対応)対応
Microchip SPLDシンプルプログラマブルロジックデバイスMICROCHIP7日以内出荷
Microchip シンプルプログラマブルロジックデバイス. Atmelのこの高性能プログラマブルロジックデバイスは、低消費電力、高信頼性、業界標準アーキテクチャ(ISA:Industry Standard Architecture)を特長としています。
仕様ファミリー名 = ATF16V8Cゲート数 = 150マクロセル数 = 8ユーザI/O数 = 8最大内部周波数 = 62MHz再ブログラミングサポート = あり実装タイプ = スルーホールパッケージタイプ = PDIPピン数 = 20最大伝播遅延時間 = 15ns製造テクノロジー = CMOS, TTL寸法 = 26.92 x 7.11 x 4.95mm高さ = 4.95mm動作供給電圧 Max = 5 VpFRoHS指令(10物質対応)対応
Microchip SPLDシンプルプログラマブルロジックデバイスMICROCHIP5日以内出荷
Microchip シンプルプログラマブルロジックデバイス. Atmelのこの高性能プログラマブルロジックデバイスは、低消費電力、高信頼性、業界標準アーキテクチャ(ISA:Industry Standard Architecture)を特長としています。
仕様ファミリー名 = ATF16V8Bゲート数 = 150マクロセル数 = 8ユーザI/O数 = 8最大内部周波数 = 62MHz再ブログラミングサポート = あり実装タイプ = 表面実装パッケージタイプ = PLCCピン数 = 20最大伝播遅延時間 = 15ns製造テクノロジー = CMOS, TTL寸法 = 9.04 x 9.04 x 4.06mm高さ = 4.06mm幅 = 9.04mmRoHS指令(10物質対応)対応
Microchip SPLDシンプルプログラマブルロジックデバイスMICROCHIP5日以内出荷
Microchip シンプルプログラマブルロジックデバイス. Atmelのこの高性能プログラマブルロジックデバイスは、低消費電力、高信頼性、業界標準アーキテクチャ(ISA:Industry Standard Architecture)を特長としています。
仕様ファミリー名 = ATF22LV10Cゲート数 = 350マクロセル数 = 10ユーザI/O数 = 10最大内部周波数 = 83.3MHz再ブログラミングサポート = あり実装タイプ = 表面実装パッケージタイプ = PLCCピン数 = 28最大伝播遅延時間 = 10ns製造テクノロジー = CMOS, TTL寸法 = 11.58 x 11.58 x 4.06mm高さ = 4.06mm長さ = 11.58mmRoHS指令(10物質対応)対応
Microchip SPLDシンプルプログラマブルロジックデバイスMICROCHIP5日以内出荷
Microchip シンプルプログラマブルロジックデバイス. Atmelのこの高性能プログラマブルロジックデバイスは、低消費電力、高信頼性、業界標準アーキテクチャ(ISA:Industry Standard Architecture)を特長としています。
仕様ファミリー名 = ATF22V10Cゲート数 = 350マクロセル数 = 10ユーザI/O数 = 10最大内部周波数 = 最低166MHz再ブログラミングサポート = あり実装タイプ = スルーホールパッケージタイプ = PDIPピン数 = 24最大伝播遅延時間 = 7.5ns製造テクノロジー = CMOS, TTL寸法 = 32.13 x 7.11 x 4.95mm高さ = 4.95mm伝播遅延テスト条件 = 50pFRoHS指令(10物質対応)対応
Microchip ラッチ, 24-Pin Dタイプ 表面実装 MIC5801YWMMICROCHIP5日以内出荷
パワーラッチドライバ、Microchip. 高電圧高電流ソースドライバアレイ ダーリントントランジスタドライバ 低電力CMOSラッチ 出力トランジェント保護ダイオード 高出力負荷の切り替えに最適
仕様論理回路 = LVCMOS, LVTTLラッチモード = 透明ラッチエレメント = Dタイプビット数 = 8bit実装タイプ = 表面実装パッケージタイプ = SOIC Wピン数 = 24寸法 = 15.42 x 7.52 x 2.36mm高さ = 2.36mm長さ = 15.42mm動作温度 Max = +85 ℃RoHS指令(10物質対応)対応
Microchip ドライバ(ラッチ付) MICシリーズ 8ステージ ドライバ, シフト レジスター 単方向, 16-Pin PDIP 1 MIC5891YNMICROCHIP5日以内出荷
パワーラッチドライバ、Microchip. 高電圧高電流ソースドライバアレイ ダーリントントランジスタドライバ 低電力CMOSラッチ 出力トランジェント保護ダイオード 高出力負荷の切り替えに最適
仕様パッケージタイプ = PDIPロジックタイプ = ドライバ, シフト レジスターステージ数 = 8論理回路 = MIC実装タイプ = スルーホール動作/操作モード = シリアル - シリアル, パラレルエレメント数 = 1ピン数 = 16動作供給電圧 Min = 5 V動作供給電圧 Max = 12 V寸法 = 19.81 x 6.35 x 3.3mm方向性タイプ = 単方向RoHS指令(10物質対応)対応
Microchip SPLDシンプルプログラマブルロジックデバイスMICROCHIP7日以内出荷
Microchip シンプルプログラマブルロジックデバイス. Atmelのこの高性能プログラマブルロジックデバイスは、低消費電力、高信頼性、業界標準アーキテクチャ(ISA:Industry Standard Architecture)を特長としています。
仕様ファミリー名 = ATF22V10Cゲート数 = 350マクロセル数 = 10ユーザI/O数 = 10最大内部周波数 = 最低50MHz再ブログラミングサポート = あり実装タイプ = スルーホールパッケージタイプ = PDIPピン数 = 24最大伝播遅延時間 = 20ns製造テクノロジー = CMOS, TTL寸法 = 32.13 x 7.11 x 4.95mm高さ = 4.95mm幅 = 7.11mmRoHS指令(10物質対応)対応
OTP EPROMメモリ MicrochipMICROCHIP8日以内出荷
Microchip AT27C020 2 Mb の低消費電力、高性能ワンタイムプログラマブル EPROM は、 256 K ビット x 8 として構成されています。4.5 → 5.5 V の電圧範囲で動作します。通常の読み取りモードでの標準消費電力はわずか 8 mA で、スタンバイモードの供給電流は標準で 10 μ A 未満です。どのバイトにも 55 ns 未満でアクセスできるため、高性能マイクロプロセッサシステムでの速度低減 WAIT ステートが不要になります。低電力 CMOS 動作 アクセス時間は 90 ns です ESD 保護: 2 、 000 V ラッチアップ耐性: 200 mA Rapid Programming アルゴリズム: 100 μ s/ バイト(標準) CMOS及びTTL互換入出力 製品識別コードを内蔵 使用温度範囲: -40 → 85 ° C 32 リード、プラスチック J リード付きチップキャリア( PLCC )パッケージ
仕様メモリサイズ = 2000kbit構成 = 256K x 8最大ランダムアクセス時間 = 55nsプログラミング電圧 = 5V再ブログラミング技術 = OTP実装タイプ = スルーホールパッケージタイプ = PDIPピン数 = 32寸法 = 42.29 x 13.97 x 4.44mmワード数 = 256KbitRoHS指令(10物質対応)対応
Microchip SPLDシンプルプログラマブルロジックデバイスMICROCHIP5日以内出荷
Microchip シンプルプログラマブルロジックデバイス. Atmelのこの高性能プログラマブルロジックデバイスは、低消費電力、高信頼性、業界標準アーキテクチャ(ISA:Industry Standard Architecture)を特長としています。
仕様ファミリー名 = ATF22V10Cゲート数 = 350マクロセル数 = 10ユーザI/O数 = 10最大内部周波数 = 最低83.3MHz再ブログラミングサポート = あり実装タイプ = 表面実装パッケージタイプ = PLCCピン数 = 28最大伝播遅延時間 = 15ns製造テクノロジー = CMOS, TTL寸法 = 11.58 x 11.58 x 4.06mm高さ = 4.06mm幅 = 11.58mmRoHS指令(10物質対応)対応
Microchip コンパレータ, オープンコレクタ出力 表面実装, 5-Pin SOT-23MICROCHIP7日以内出荷
仕様コンパレータタイプ = CMOS実装タイプ = 表面実装パッケージタイプ = SOT-23電源タイプ = 単一電源出力タイプ = オープンコレクタ回路数 = 1標準応答時間 = 300nsピン数 = 5寸法 = 2.9 x 1.6 x 1.1mm長さ = 2.9mm幅 = 1.6mm高さ = 1.1mm標準電圧ゲイン = 200 V/mVRoHS指令(10物質対応)対応
Microchip MOSFETゲートドライバ 1.5 A SOIC 2 8-Pin ローサイド 非反転 表面実装MICROCHIP7日以内出荷
TC426 / 427 / 428 MOSFETドライバ. Microchip TC426、TC427、TC428デバイスは、デュアルローサイドMOSFETドライバです。. 特長. 高速スイッチング(CL = 1000 pF): 30 ns 高ピークの出力電流: 1.5 A 高出力電圧スイング: VDD -25 mV、GND +25 mV 低入力電流(ロジック「0」又は「1」): 1 μA TTL / CMOS入力に対応 構成: TC426 - 反転、TC427 - 非反転、TC428 - 反転 / 非反転 動作供給電圧: 4.5 → 18 V 電流消費量: 低入力0.4 mA、高入力8 mA シングル電源動作 低出力インピーダンス: 6 Ω ラッチアップ抵抗: >;500 mAの逆電流に耐える ESD保護: 2 kV
仕様ロジックタイプ = CMOS, TTL出力電流 = 1.5 A供給電圧 = 18Vピン数 = 8パッケージタイプ = SOIC出力数 = 2トポロジー = ローサイドドライバ数 = 2極性 = 非反転実装タイプ = 表面実装RoHS指令(10物質対応)対応
Microchip MOSFETゲートドライバ 1.5 A MSOP 2 8-Pin ローサイド 表面実装MICROCHIP5日以内出荷
MIC4126、MIC4127、及びMIC4128ファミリは、BiCMOS / DMOSプロセスで製造された、信頼性の高いデュアル1.5 AローサイドMOSFETドライバです。低消費電力と高効率が特長です。MIC4126/27/28は、TTL又はCMOS入力ロジックレベルを、正の電源又は接地から25 mV以内でスイングする出力電圧レベルに変換します。同等のバイポーラデバイスのスイングは、電源の1 V以内にしかなりません。露出した裏面パッドパッケージにより熱を低減 バイポーラ / CMOS / DMOS構造 電源又は接地からの最大出力オフセット: 25 mV ラッチアップ保護: >500 mAの逆電流 25 nsで1000 pFを切り替え 供給電圧に依存しないロジック入力しきい値 ロジック入力保護: -5 V 等価入力容量: 6 pF (標準) デュアル反転、デュアル非反転、及びコンプリメンタリ構成 ジャンクション動作温度範囲: -40 → +125 ℃
仕様ロジックタイプ = CMOS, TTL出力電流 = 1.5 A供給電圧 = 20Vピン数 = 8パッケージタイプ = MSOPns出力数 = 2上昇時間 = 40nsトポロジー = ローサイド高/低サイド依存性 = 独立ドライバ数 = 2ns実装タイプ = 表面実装RoHS指令(10物質対応)対応

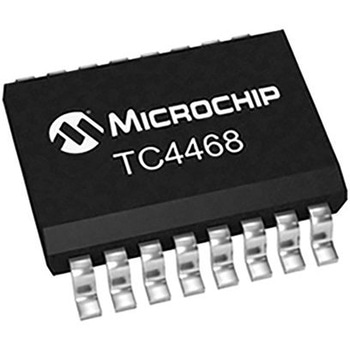

Microchip MOSFETゲートドライバ 1.2 A SOIC 4 16-Pin ローサイド 非反転 表面実装MICROCHIP7日以内出荷
TC4467 / 4468 / 4469 MOSFETドライバ. Microchip TC4467、TC4468、TC4469は、4出力ローサイドMOSFETドライバのシリーズです。 これらのMOSFETドライバでは、各出力用の2つの入力をロジックゲートとして設定しています。. 特長. 動作範囲: 4.5 → 18 V 対称立ち上がり及び立下り: 25 ns 短い等価遅延時間: 75 ns ラッチ防止 - 500 mAの誘導性キックバックに耐える 出力あたり2つの入力ロジックゲート - TC4467用のNAND、TC4468用のAND、TC4469用のAND/INV すべてのピンに2 kV ESD保護
仕様ロジックタイプ = CMOS出力電流 = 1.2 A供給電圧 = 18Vピン数 = 16パッケージタイプ = SOIC出力数 = 4トポロジー = ローサイドドライバ数 = 4ブリッジタイプ = ハーフブリッジ極性 = 非反転実装タイプ = 表面実装RoHS指令(10物質対応)対応

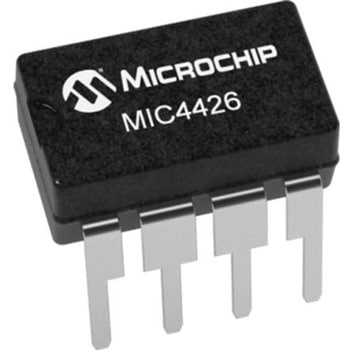

Microchip MOSFETゲートドライバ 9 A DIP 1 8-Pin ローサイド 非反転 スルーホールMICROCHIP5日以内出荷
Microchip Technology MOSFETMicrochip Technology MOSFET ドライバは、頑丈で、効率的で使いやすいドライバです。非反転ドライバです。MOSFET 9 (ピーク)の出力が可能で、改善された動作マージンで最大の MOSFET を駆動できます。 外付けの速度アップコンデンサや抵抗器ネットワークなしで、 2.4 から VS へのロジック入力に対応します。独自の回路により、部品を損傷することなく、入力を V まで負にスイングできます。特長と利点完全に分離されたプロセスは、すべてのラッチアップに対する本質的な耐性を備えています 大容量負荷駆動は 47,000pF です 高ピーク出力電流は A Peak です 入力は最大 V の負のスイングに耐える 鉛( Pb )フリー 2.4 から VS へのあらゆる電圧のロジック高入力 低等価入力容量 低出力インピーダンス ロジック 入力で 450 A の低供給電流 最小パルス幅は 50ns です ジャンクション動作温度範囲: -40 C 150 C 供給電圧範囲: 4.5 18 V用途クラス スイッチングアンプ MOSFET または IGBT パラレルチップモジュールを駆動 ラインドライバ ローカル電源オン オフスイッチ モータ制御 パルス発生器 パルストランスドライバ スイッチモード電源認定 ANSI/ESD S20.20 2014 BS EN 61340-5-1 2007
仕様ロジックタイプ = CMOS, TTL出力電流 = 9 A供給電圧 = 18Vピン数 = 8パッケージタイプ = DIPns出力数 = 1上昇時間 = 120nsトポロジー = ローサイドドライバ数 = 1ns極性 = 非反転実装タイプ = スルーホールRoHS指令(10物質対応)対応
