「センサ形状」から絞り込む
![エアマイクロセンサ[DPA-SR1/LR1シリーズ] Metrol(メトロール)](http://jp.images-monotaro.com/Monotaro3/pi/middle/mono44791655-230824-02.jpg)
RoHS
エアマイクロセンサDPAシリーズは、ワークと治具の「密着確認」が可能な空圧式の高精度センサです。
エアを使用できる環境下であれば、「有り無し確認」だけでなく繰返し精度±0.5μmで「密着確認(浮き)」も同時に確認することが可能。
着座不良による加工不良や設備のダウンタイムの発生防止を実現します。
精密ワークのクランプ・半導体製造プロセス・搬送ラインなど自動化が進む加工プロセスで導入されています。
±0.5μm繰返し精度で切粉の噛み込みによる、治具とワークの着座不良を確実に検知
IP67クーラント保護構造で工作機械内に、センサの設置が可能
エアノズルまでのエア配管短縮で、応答速度が速くなり、生産性が向上
マスタ設定が簡単。
自己診断機能付き。
製造工程の段階で、加工不良の発生を防止
用途エンジン部品加工時の着座確認、表面の粗いダイカストの着座確認に最適
シャンクの密着確認、タイヤ用金型加工時の密着確認に最適
CNC旋盤の加工原点出し、油圧プレス加工時の型の密着確認に最適
種類検出機器
使用温度範囲(℃)0～60 (結露ないこと)
ケーブル長(m)標準3
使用圧力(MPa)設定圧：0.15～0.2
電源電圧(V)DC24±10% 消費電流50mA 以下
ケーブル耐油性16芯Φ5.5、AWG28相当
検出方法着座確認
応答速度0.8秒(推奨エアノズル使用時/チューブ長1.5mにて)
RoHS指令(10物質対応)対応
関連資料製品カタログ(2.26MB) ンサ改善事例集(3.39MB) 導入事例エアマイクロセンサDPAシリーズ(2.89MB)
取扱説明書(0.35MB) (0.34MB)
IP等級IP67
ケーブル形状ストレート
ケーブルタイプキャブタイヤ
磁気近接センサは磁界の強さの変化でON、OFF動作するセンサです。
動作原理はホールICなので、有極性でS極検出が標準です。
高速応答(5μsec以下)なのでスピードメータ、回転計にも使えます。
一般のセンサに比べ、高感度(検出距離大)、小形です。
ダブルセンサはサーボ原点とオーバーラン検出が1個で可能です。
電波ノイズの干渉を受けにくいので信頼性の高いセンサです。
用途自動倉庫内の移動体の検出・停止位置
搬入か搬出かの認識センサ(S⇒Nが搬入、N⇒Sが搬出など)
仕様検出磁極：S極/N極、磁気感度：0.8mT±0.1mT、磁気検出向き：前面
取付AHM029：M12ナット 締付トルク 12N・m、AHM030：M14ナット 締付トルク 18N・m
保護構造IP67
出力NPNオープンコレクタ(近接時ON)
耐電圧AC1000V(1分間・充電部一部・ケース間)
材質(ケース)SUS303
電源電圧(V)DC5～24
応答時間16μsec以下
消費電流(mA)12.5 MAX
出力電流(mA)20 MAX
使用周囲温度(℃)‐20～+85(結露なきこと)
ケーブル4芯 Φ3.1×1000mm 黒
表示灯S極：赤色、N極：緑色
絶縁抵抗DC250V(メガにて20M以上・対ケース間)
検出対象磁性金属
使用周囲湿度(%RH)20～95
1本
特価
￥5,398
税込￥5,938
当日出荷
様々な配線種類と検出面サイズをインナップ。赤色表示灯により動作有無識別。上面/前面検出ラインナップ。異周波型モデルで相互干渉なく密着取付可能(PSN17- □- F)
形状角型
直径(Φmm)検出面：30
保護構造IP67
検出方式高周波発振型
接続方式配線引出型
検出距離(mm)15
電源電圧(V)AC100～240
ケーブル一般型
取得規格CE、UKCA、EAC
RoHS指令(10物質対応)対応
関連資料(0.36MB)

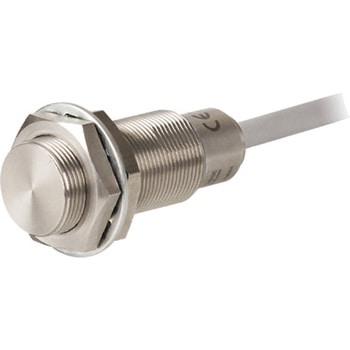

長距離検出。ワーク及び金属ブラシ等との摩擦にも高い耐衝撃性と耐摩耗性(検出面/ハウジング部: SUS材質)。アルミニウム切削スクラップによる誤動作減少。360°リングタイプの動作表示灯採用により動作状態確認用意(8mmサイズ除く)。耐油強化ケーブル採用。フッ素樹脂コーティングでスパッタによる誤動作防止(耐スパッタモデルに該当:PRFA□
形状円柱型
保護構造IP67
検出方式高周波発振型
接続方式配線引出型
電源電圧(V)DC12～24
ケーブル耐油強化ケーブル
取得規格CE、UL、UKCA、EAC
RoHS指令(10物質対応)対応
関連資料(0.33MB)
出力形式N.O
シールド形状シールド
ワーク及び金属ブラシ等との摩擦にも高い耐衝撃性と耐摩耗性(検出面/ハウジング部: SUS材質)。アルミニウム切削スクラップによる誤動作減少。360°リングタイプの動作表示灯採用により動作状態確認用意(8mmサイズ除く)。耐油強化ケーブル採用。フッ素樹脂コーティングでスパッタによる誤動作防止(耐スパッタモデルに該当:PRFA□
形状円柱型
保護構造IP67
検出方式高周波発振型
接続方式配線引出型
電源電圧(V)DC12～24
ケーブル耐油強化ケーブル
取得規格CE、UL、UKCA、EAC
RoHS指令(10物質対応)対応
関連資料(0.3MB)
出力形式N.O
シールド形状シールド
IO-Link通信可能。長距離検出。様々な配線種類と検出面サイズをインナップ。360°リングタイプの動作表示灯採用により動作状態確認用意(配線引出型・配線引出コネクタ型)。センサケーブルの連結部屈曲強度強化。耐油強化ケーブルモデルラインナップ
形状円柱型
保護構造IP67
検出方式高周波発振型
電源電圧(V)DC12～24
取得規格CE、UL、UKCA、IO-Link
RoHS指令(10物質対応)対応
関連資料(0.39MB)
出力形式IO-Link/SIOモード切替
長距離検出。様々な配線種類と検出面サイズをインナップ。360°リングタイプの動作表示灯採用により動作状態確認用意(配線引出型・配線引出コネクタ型)。センサケーブルの連結部屈曲強度強化。耐油強化ケーブルモデルラインナップ
形状円柱型
直径(Φmm)検出面：8
保護構造IP67
検出方式高周波発振型
接続方式配線引出型
電源電圧(V)DC12～24
ケーブル耐油強化ケーブル
取得規格CE、UKCA、EAC
RoHS指令(10物質対応)対応
関連資料(0.31MB) (0.31MB)
長距離検出。様々な配線種類と検出面サイズをインナップ。360°リングタイプの動作表示灯採用により動作状態確認用意(配線引出型・配線引出コネクタ型)。センサケーブルの連結部屈曲強度強化。耐油強化ケーブルモデルラインナップ
形状円柱型
直径(Φmm)検出面：8
保護構造IP67
検出方式高周波発振型
接続方式配線引出型
電源電圧(V)DC12～24
取得規格CE、UKCA、EAC
RoHS指令(10物質対応)対応
関連資料(0.31MB) (0.31MB)
様々な配線種類と検出面サイズをインナップ。赤色表示灯により動作有無識別。耐油強化ケーブルモデルラインナップ
形状円柱型
保護構造IP67
検出方式高周波発振型
接続方式配線引出型
取得規格CE、UKCA、EAC
RoHS指令(10物質対応)対応
関連資料(0.38MB) (0.38MB)
様々な配線種類と検出面サイズをインナップ。赤色表示灯により動作有無識別。耐油強化ケーブルモデルラインナップ
形状円柱型
直径(Φmm)検出面：8
保護構造IP67
検出方式高周波発振型
接続方式配線引出型
電源電圧(V)DC12～24
取得規格CE、UKCA、EAC
RoHS指令(10物質対応)対応
関連資料(0.3MB) (0.3MB)
エレベーターの定位制御に最適。無電圧マグネチック検出方式
形状U字型
保護構造IP67
検出方式高周波発振型
検出距離(mm)30
電源電圧(V)DC24
ケーブル一般型
取得規格CE、UKCA、EAC
RoHS指令(10物質対応)対応
関連資料(0.51MB)
容易な設置と高い応答周波数の2線式近接センサ
用途自動車製造工程、工作機械、包装、物流、搬送機器、繊維機器における対象金属の検出
タイプIO-LINK対応：無
電源電圧(V)10～65 DC
保護等級IP67
使用周囲温度(℃)-25～+70
出力形式2線DC ノーマリーオープン
センサ検出面を含めステンレス一体型のフルメタル近接センサ。堅牢性に優れ過酷な環境下においても優れた検出性能を発揮。鉄、ステンレス、アルミニウム、真鍮、銅、チタンなどの切削屑が検出面に付着しても影響を受けず検出対象金属を確実に検出。
用途フライス加工、穴あけ、研削プロセスなど金属片や切削屑が発生する環境下での対象金属の検出
接続方法4ピンM12 コネクタ
保護等級IP68/69K
材質(ハウジング)ステンレスSUS303
使用周囲温度(℃)-25～+85
材質(検出面)ステンレスSUS303
出力形式ノーマリーオープン
シールド形状非シールドタイプ
Φ4、M4、M5の小型ハウジングながらアンプ内蔵かつ長距離検出。堅牢性に優れたフルメタルタイプもラインアップ。
用途工作機械(ドローバー、ツールチェンジャ―等)の位置制御。治具や検出対象金属の穴等の加工箇所の検出
検出距離(mm)1
保護等級IP67
ハウジングM4
材質(ハウジング)ステンレス SUS303
使用周囲温度(℃)-25～+70
材質(検出面)ポリエステル
出力形式ノーマリーオープン
シールド形状シールドタイプ
Φ4、M4、M5の小型ハウジングながらアンプ内蔵かつ長距離検出。堅牢性に優れたフルメタルタイプもラインアップ。
用途工作機械(ドローバー、ツールチェンジャ―等)の位置制御。治具や検出対象金属の穴等の加工箇所の検出
保護等級IP67
ハウジング(mm)Φ4
Φ4、M4、M5の小型ハウジングながらアンプ内蔵かつ長距離検出。堅牢性に優れたフルメタルタイプもラインアップ。
用途工作機械(ドローバー、ツールチェンジャ―等)の位置制御。治具や検出対象金属の穴等の加工箇所の検出
検出距離(mm)1.5
接続方法PVCケーブル
保護等級IP67
材質(ハウジング)ステンレス SUS303
使用周囲温度(℃)-25～+70
応答周波数(Hz)3000
材質(検出面)POM
ハウジング(mm)Φ4
シールド形状シールドタイプ
Φ3という市場で最も小型のサイズでありながらアンプ内蔵かつ検出表示LED付き近接センサ。
用途工作機械(ドローバー、ツールチェンジャ―等)の位置制御。治具や検出対象金属の穴等の加工箇所の検出
保護等級IP67
材質(ハウジング)ステンレス SUS303
使用周囲温度(℃)-25～+70
ハウジング(mm)Φ3
出力形式ノーマリーオープン
シールド形状シールドタイプ
耐環境性に優れた(IP68/IP69K対応)キューブ型長距離近接センサ。5方向に装着可能な可動検出面。付属の専用ブラケットにより簡単なクリック式取付け。NO/NCの2出力によるフェールセーフ対応。
用途屋内外における金属対象物の安定検出
接続方法4ピンM12コネクタ
保護等級IP68/69K
材質(ハウジング)PA GF ガラス繊維強化ポリアミド
使用周囲温度(℃)-25～+85
応答周波数(Hz)100
材質(検出面)PA GF ガラス繊維強化ポリアミド
ハウジング(mm)□40×40
出力形式NO + NC 2出力
230℃までの高温環境下での使用が可能。完全樹脂封止による最高の長期安定性。外部アンプモジュール構成。
用途高温環境下における金属対象物の安定検出
接続方法テフロン3m + PUR 2m ケーブル
保護等級IP67
使用周囲温度(℃)0～+230
出力形式ノーマリーオープン
アンプタイプ外部にてアンプ中継
180℃までの高温環境下での使用が可能。完全樹脂封止による最高の長期安定性。アンプ内蔵タイプ。
用途高温環境下における金属対象物の安定検出
接続方法テフロン2m ケーブル
保護等級IP67
使用周囲温度(℃)0～+180
出力形式ノーマリーオープン
アンプタイプアンプ内蔵
230℃までの高温環境下での使用が可能。完全樹脂封止による最高の長期安定性。外部アンプモジュール構成。
用途高温環境下における金属対象物の安定検出
検出距離(mm)5
接続方法テフロン3m + PUR 2m ケーブル
保護等級IP67
ハウジングM18
使用周囲温度(℃)0～+230
表示LED外部アンプに搭載(黄)
応答周波数(Hz)300
出力形式ノーマリーオープン
シールド形状シールドタイプ
アンプタイプ外部にてアンプ中継
堅牢なフルメタル一体型ハウジング(角型フラット形状)にセラミックコーティングを施し優れた耐スパッタ、耐高磁界、耐衝撃性
用途スパッタ、高磁界環境下での溶接工程における鉄、アルミ等のワーク検出
検出距離(mm)7
接続方法PUR 0.2m + 3ピンM12ピッグテール
保護等級IP68/69K
ハウジング角型フラット
材質(ハウジング)ステンレス SUS316L
材質(検出面)ステンレス SUS316L
応答周波数(kHz)15
出力形式ノーマリーオープン
シールド形状シールドタイプ
堅牢なフルメタル一体型ハウジングにセラミックコーティングを施し優れた耐スパッタ、耐高磁界、耐衝撃性
用途スパッタ、高磁界環境下での溶接工程における鉄、アルミ等のワーク検出
保護等級IP68/69K
材質(ハウジング)ステンレス SUS303
材質(検出面)ステンレス SUS303
応答周波数(kHz)15
出力形式ノーマリーオープン
シールド形状シールドタイプ
仕様検出磁極：両用、磁気感度：4.5～6mT
材質(ケース)GF 強化PBT: クロ
取付付属止めねじ 0.06N・m
保護構造IP67相当
ヘッド形状角
センサ形状角型
仕様検出磁極：S極、磁気感度：2.5～3.5mT
取付M3 締付トルク0.2N・m
保護構造IP65
材質(ケース)GF 強化PBT: ミドリ
センサーダブル内蔵
ヘッド形状角
ケーブル黒
センサ形状角型
ミスアライメントに強い万能タイプ。
2種類のディスク材質であらゆる用途に対応。
ポリイミドー抜群のフレキシビリティで心ずれの状態でも反力が小さく、位相やトルクの変動もない。
カーボンFRP-フレキシビリティと伝達トルク、ねじり剛性とが非常に高いレベルでバランスの良い万能タイプ。
【ディスク型カップリング】
バックラッシュゼロ
スムーズな回転伝達
あらゆる用途にある豊富なバリエーション
ディスク型カップリングはディスク(プレート)の変形で偏心や偏角を吸収するフレキシブルカップリングの一種です。
質量(g)9
穴径(Φmm)中間：6.6、ディスク：7.6
最高回転数(min-1[r.p.m])19000
シリーズML
耐熱性ポリイミド：-40℃～200℃、カーボンFRP：-25℃～85℃
常用トルク(N・m)0.4
締付トルク(N・m)0.7
慣性モーメント(kg・m2)2.4×10^-7
材質(ディスク)ポリイミド
MM3
許容偏角(°)5
ねじりばね定数(N・m/rad)60
許容伸縮(mm)±0.3
許容偏心(mm)0.6
1個
￥2,198
税込￥2,418
翌日出荷
専用サージ吸収回路で1KVの高サージ性を実現。
豊富な機種揃え。(4/12mm，NPN/PNP，N.O./N.C.)
相互干渉の影響の少ない異周波タイプを全形番に用意。
車載にも対応可能なシール性。(IP67)
負荷短絡保護・逆接続保護付き。
動作が一目でわかる表示灯(赤色LED)付き。
質量(g)約110
使用温度範囲(℃)-25～+70
保護構造IP67(IEC規格)
耐電圧AC1000V、50/60Hz、1分間
検出方式高周波発振形(非シールド)
接続方式プリワイヤ
標準検出物体(mm)40×40、t=1、鉄
材質(ケース)ABS樹脂
定格電源電圧DC24V
制御出力(開閉電流)200mA以下、(残留電圧)3V以下、(出力耐電圧)DC30V
消費電流(mA)25以下(DC24V)
絶縁抵抗(MΩ)50以上(DC500Vにて)
保護回路サージ吸収、負荷短絡保護、逆接続保護
設定距離(mm)8.4
使用周囲湿度35～95RH%
保存温度範囲(℃)-25～+70
使用電圧範囲(V)DC19～30
応答周波数(Hz)300
耐衝撃(m/s2)490 X、Y、Z各方向 10回
表示灯検出体接近時赤色点灯
耐振動10～55Hz、複振幅1.5mm、X・Y・Z各方向 2時間
応差動作距離の10%以下
特性(温度)動作距離において+25℃を基準として-25～+70℃で±10%以下(電源電圧)動作距離において定格電源電圧を基準として、±15%の電圧変動で±1%以下
動作距離(mm)12
耐衝撃490m/s2、X・Y・Z各方向 10回
シールド形状非シールド
センサ形状角型
直流3線式
仕様●サイズ：M12●検出距離：5mm±10%●検出物体：磁性金属●電源電圧：DC10～30Vリップル(p-p)10%以下●表示灯色：動作表示(橙/点灯)通信表示灯(緑/消灯)●コード長：2m●構造：非シールドタイプ●付属品：締付ナット、歯付座金
アズワン品番65-2254-98
1個
￥8,740
税込￥9,614
翌日出荷
磁性金属有無検出。
応差距離は検出距離の10%以下。
サージ保護回路内蔵。
赤色表示灯による動作有・無判別。
タイプコード引き出しタイプ
コード長さ(m)2
方向前面検出
電源電圧(V)AC100～240
保護等級IP67(IEC規格)
取得規格CE、RoHS
RoHS指令(10物質対応)対応
耐電圧(V/min)AC1500(50/60Hz)
取扱説明書(0.5MB)
検出対象磁性金属
接続方式コード引き出しタイプ
使用周囲温度(℃)動作時：-10～55、保存時：-25～70(ただし、氷結、結露しないこと)
取りつけ簡単、高速パルス発生器、高速回転制御などに
金属直取りつけが可能(-Nタイプ)
種類が豊富なため各種リミット制御、計数制御などに最適(-Nタイプ)
タイプ角型、非シールドタイプ
保護構造IEC規格 IP67
コード長さ(m)2
接続方式コード引き出しタイプ
材質(ケース)耐熱ABS
電源電圧(V)DC12～24 リップル(p-p)10%以下
絶縁抵抗(MΩ)充電部一括とケース間：50以上(DC500Vメガにて)
使用周囲温度(℃)動作時、保存時：各-25～70(ただし、氷結、結露しないこと)
保護回路負荷短絡保護、サージ吸収
検出物体可能：磁性金属(非磁性金属は検出距離が低下します。)
使用電圧範囲(V)DC10～30
温度の影響-25～70℃の温度範囲内で23℃時、検出距離の±10%以下
材質(検出面)耐熱ABS
表示灯動作表示(赤色)
応差検出距離の10%以下
使用周囲湿度(%RH)動作時、保存時：各35～95(ただし、結露しないこと)
振動(耐久)Hz10～55複振幅1.5mm X、Y、Z各方向 2h

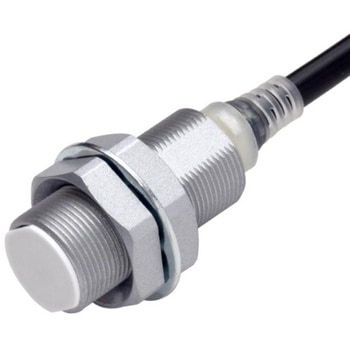

抜群の耐スパッタ性
長距離タイプをシリーズ追加。最長検出距離15mm
スマートクリックコネクタ中継タイプも品揃え
タイプ耐スパッタコーティング、円柱型(ネジつき)、シールドタイプ
電源の種類直流3線式
ワーク及び金属ブラシの摩擦等の過酷な環境でも壊れにくい構造です。アルミなど切削スクラップ対策性能による誤作動が少ないです。動作表示灯がリングタイプLEDのため、360°視認性が容易です。
用途三品産業、化学薬品分野、金属加工分野などさまざまな環境での検出に。
検出方式高周波発型
材質/仕上ケース、LEDキャップ：PC 検出部：PMMA
出力形式ノーマルオープン
IP等級IP67保護
各種認証CE
ワーク及び金属ブラシの摩擦等の過酷な環境でも壊れにくい構造です。アルミなど切削スクラップ対策性能による誤作動が少ないです。動作表示灯がリングタイプLEDのため、360°視認性が容易です。
用途三品産業、化学薬品分野、金属加工分野などさまざまな環境での検出に。
検出方式高周波発型
材質/仕上ケース、LEDキャップ：PC 検出部：PMMA
出力形式ノーマルオープン
IP等級IP67保護
各種認証CE
ワーク及び金属ブラシの摩擦等の過酷な環境でも壊れにくい構造です。アルミなど切削スクラップ対策性能による誤作動が少ないです。動作表示灯がリングタイプLEDのため、360°視認性が容易です。
用途三品産業、化学薬品分野、金属加工分野などさまざまな環境での検出に。
検出方式高周波発型
材質/仕上ケース、LEDキャップ：PC 検出部：PMMA
出力形式ノーマルオープン
IP等級IP67保護
各種認証CE
