交流/直流の自動判別で電流の測定が楽に!
電気設備の定期点検や電源などのトラブル解析に役立ちます。
セット内容本体、テストリード(赤・黒)、取扱説明書、収納ケース、単4電池×2本
質量(g)530
電源単4アルカリ乾電池(LR03)×2
寸法(幅W×奥行D)(mm)【ジョー】92×18
寸法(幅W×奥行D×高さH)(mm)65×35×250
保護等級IP54(保管時または絶縁導体の電流測定、濡れた状態での測定禁止)
その他の機能直流電力・導通チェック・ダイオードチェック・AC/DC自動判別・DC電流・電圧の正負判定・最大/最小/平均/波高値最大/波高値最小値の表示・ローパスフィルタ・表示値ホールド・バックライト・オートパワーセーブ・ブザー音・ゼロアジャスト・他
レンジ【抵抗レンジ】600.0Ω～6.000MΩ/5レンジ・確度：±0.7%rdg. ±0.5Ω(at600Ω)、【静電容量レンジ】1.000μF～1000μF/4レンジ・確度：±1.9%rdg. ±0.005μF(at1μF)、【周波数レンジ】9.999Hz～999.9Hz/3レンジ・確度：±0.1%rdg. ±0.003Hz(at9.999Hz)
電圧レンジ(V)【直流電圧】600.0m～1000・確度：±0.5%rdg. ±0.003(at6V)、【交流電圧】6.000～1000/4レンジ(15～1kHz，真の実効値整流)・確度45-66Hz：±0.9%rdg. ±0.003(at6V)、【交流+直流電圧】6.000～1000/4レンジ・確度DC/45-66Hz：±1.0%rdg. ±0.013(at6V)
検電Hi：AC40V～600V，Lo：AC80V～600V，50/60Hz
測定可能導体径(Φmm)55
電流レンジ【直流電流】600.0A/2000A・確度：±1.3%rdg. ±0.3A(600Aレンジ)、【交流電流】600.0A/2000A(10Hz～1kHz，真の実効値整流)・確度45-66Hz：±1.3%rdg. ±0.3A(at600A)、【交流+直流電流】600.0A/2000A(10Hz～1kHz/真の実効値整流)・確度DC・45-66Hz：±1.3%rdg. ±1.3A(at600A)
高調波の影響電圧・電流における30次までの高調波レベル/含有率/総合高調波歪み率※アプリケーションソフト (GENNECT Cross) にて表示可能
サービス分類レンタル
DC、ACの磁束密度を高精度で測定
仕様【素子有効面積】約0.05×0.05
セット内容本体、ホールプローブ(PA-400A)、取扱説明書、収納ケース、単4電池×2本
質量(kg)約0.11(電池装填時)
測定範囲0.01mT～1.999T(0.1～19，990G)
使用温度範囲(℃)0～40
電源単4電池×2本
測定項目DC， AC(RMS 300Hz)
表示方式グラフィックカラーLCD(液晶)、デジタル表示
分解能0.01mT(0.1 Gauss)
外形寸法(幅W×奥行D×高さH)(mm)65×20×115
機能最大測定値ホールド、プローブ自動校正機能、ゼロ調整、最大測定値リセット、極性判別(DC設定時、N/S表示)、電池残量表示(3段階)、オートパワーオフ(未使用状態が15分間続いた時) ピークホールド機能
測定レンジ【DC】3レンジ、【AC】2レンジ
温度係数0.05%/℃以下
保存温度範囲(℃)-10～50
確度【DC】±3%、【AC】±5%(300Hz)
プローブ形状垂直式/RIGID
誤差【直線】±2%以内(0.5T以下)
サービス分類レンタル
最大定格電力内で広範囲の電圧出力・電流出力が可能なスイッチング方式の直流安定化電源です。出力容量は360W/720W/1080Wの3タイプ、最大電圧は30V/80V/160V/250V/800Vの5タイプの全15モデルを揃え幅広い用途に対応します。USB、LANポートを標準装備し、ラック組み込みにも対応していますのでシステム用電源にも対応が可能です。CEマーキングや欧州RoHS指令にも対応しています。
出力範囲設定分解能：電圧10mV/電流10mA/電力10W(定格電力範囲内において範囲の広い電圧設定、電流設定が可能)
機能テストモード、出力スルーレート設定、内部抵抗可変可能、CC/CV優先モード、ブリーダ回路ON/OFF
インターフェイス外部アナログコントロール、LAN(Ethernet) ポート、USBホスト/デバイスポート
電源電圧(V)AC100～240(50/60Hz)ワールドワイド対応(但し標準付属電源コードはAC100V専用)
ノイズ障害の調査・対策をサポート
3145は、時間とともに周波数やレベルが変動するノイズや、サージのような単発ノイズの測定に適したノイズ測定専用器です。該非判定説明書はメーカーHPよりダウンロード可能です。
詳細はメーカーHPにてご確認お願いいたします。
仕様【BPF周波数帯域】中心周波数：15k 70k 250k 1M 5M 20M 60MHz のBPFで7 帯域に分離 (固定) 各周波数レンジのピーク値を測定 【モニタ機能】各周波数レンジのPeak to Peak値をリアルタイムでレベルメータ表示 データ更新100ms【ロギング機能】設定した記録間隔ごとに各周波数の最大値を内部メモリまたはPCカードに保存(内部メモリ時:：1sで16日～1minで2.5年) 【入力部】BNC入力端子 (最大入力電圧5V peak) 5kHz～100MHz (-3dB)
セット内容本体、ACアダプター、フェライトコア×3、クランプオンノイズセンサ、バッテリパック、CFカード、ストラップ、データ通信ソフト、収納ケース×3
寸法(mm)203(W)×170(H)×52(D)
質量(kg)1.2
電源ACアダプタ9418-15 (定格電源電圧AC100 ～240 V、 50/60 Hz、 30 VA max.)、 バッテリパック9447、 連続使用時間 1h (20 VA max.)
測定レンジ電流：200 mA/2 A/20 A (9754使用時)、電圧：10mV 100mV 1V
発生&測定が同時にできる直流信号発生器
耐圧試験、絶縁抵抗試験においては、テストリードの断線、接触不良に起因する検査の誤判定、電源電圧変動に伴う検査電圧の変動の影響が指摘されています。
セット内容本体(MY40-01)、アースプローブ(黒/赤)、収納ケース(本体/EMC規格)
寸法(mm)125(W)×103(H)×53(D)(突起部は除く)
質量(g)420(本体+電池、付属物は除く)
電源単3アルカリ乾電池4本
適合規格EN61010-1、EN61010-2-31(準拠) (測定カテゴリⅢ、汚染度2、屋内使用)EN61326
機能コンパレータ機能、メモリ機能(各定格20個)、ディスチャージ機能、高圧発生表示、活線アラーム、過大入力アラーム、オートホールド機能
測定機能絶縁抵抗、交流電圧、抵抗測定
抵抗測定(導通)レンジ：400Ω、分解能：0.1Ω、確度：±(2% of rdg + 8dgt)、開放電圧：約3V 40Ω以下でブザー音
交流電圧測定レンジ：600V、分解能：1V、確度：±(2% of rdg + 6dgt)、入力インピーダンス：約2MΩ
検出部間を光ファイバーで絶縁
仕様【検相機能】同相か120度 異相かを検出、【相順機能】120度進んで遅れを検出、【発光】8000Lxの明るさの下で確認可能、【発音】1m離れて50dB以上(断続発音)、【検相可能距離】送受信相互間6m
セット内容本体(受信用)、本体(送信用)、吊下げフック金具×2、平板検知金具×2、光ケーブル(3m)×2、光ケーブルジョイント金具、絶縁棒×2(HPI-A6の場合：短尺、HPI-S6の場合：長尺)、取扱説明書、収納ケース、単5電池×4本
周波数(Hz)50/60
構造架空線用
使用電圧(V)6600
使用電池1.5V乾電池 単5(各2個)
絶縁抵抗(MΩ)2000以上
温度特性-10～40℃
定格一次電流(A)AC10
絶縁耐力20kV/1分間
ケース携帯用収納ケース
サービス分類レンタル
プローブを手で握ることにより簡単に人体の帯電電位が測定できます。ピークホールド測定と連続測定の切り替えができます。データロガー等を併用することにより作業者の各動作における人体電位の変化を連続的に記録することが可能です。作業者の静電気対策評価や教育が簡単にできます。
アナログ出力0～±1000mV
測定精度(%)±5
測定モード連続測定またはピークホールド
電源単3アルカリ乾電池2本
本体寸法(幅W×奥行D×高さH)(mm)70×121×22
プローブ径(Φmm)40
プローブ長(mm)125
コンパクトな軽量設計です。見やすいデジタル表示(3桁7セグメント)です。ワイドな測定レンジで様々な用途に対応します。電池の消耗をLED表示で知らせます。
測定範囲(Ω)10^4～10^12
寸法(mm)90×80×50
電源DC9V乾電池(付属)
消費電流(mA)1.5
校正証明書付となります。発生4^1/2桁、測定5^1/2桁で、基本確度が±0.02%の高確度の性能を持った計測電源です。従来のリニア、フィクスド、ランダム掃引と、新たにツー・スロープ・リニア掃引(ステップ値を途中で切り換える掃引)の追加に加え、最小パルス幅50μsのパルス測定機能、最小分解能が1μV/100pAの微少電圧・電流測定により、半導体やその他電子部品の研究・開発での評価や生産ラインでの特性試験に、幅広くお使いいただけます。
桁数【モニタ】5・1/2桁
周辺装置I/FGP-IB
仕様【電圧発生範囲】0～±15V、【電流発生測定範囲】0～±4A
UPSシステムを停止させることなく測定
正確な測定値
抵抗・電圧・温度を同時に表示
コンパレータ機能
大容量メモリ
オートメモリ機能
測定値をPCにダウンロード。
該非判定説明書はメーカーHPよりダウンロード可能です。
詳細はメーカーHPにてご確認お願いいたします。
使用場所屋内使用、汚染度2、高度2000mまで
使用温湿度範囲【温度】0℃～40℃、【湿度】80%rh以下(結露しないこと)
保存温湿度範囲【温度】-10℃～50℃、【湿度】80%rh以下(結露しないこと)
適合規格安全性 EN 61010 EMC EN 61326
耐電圧AC1.5kV(カットオフ電流5mA、1分間)、測定端子一括-USB端子間
電源単3 形アルカリ乾電池(LR6)×8
定格電源電圧DC1.5V×8※ニッケル水素電池を使用可能(ただし電池残量表示は非対応)
連続使用時間(時間)約8.5(アルカリ乾電池使用時、使用条件により異なる)
外形寸法(幅W×高さH×奥行D)(mm)約192×121×55(突起物含まず)
質量(g)約790(電池含む)
ヒューズ250V/F630mAH(216.630 リテルヒューズ社製)
表示部LCD(モノクロ、182 セグメント)
測定項目バッテリの内部抵抗測定、バッテリの端子電圧測定(DC 電圧のみ)、温度測定
測定範囲【抵抗測定】0.000mΩ～3.100Ω(4レンジ構成)、【電圧測定】0.000V～±60.00V(2レンジ構成)、【温度測定】-10.0℃～60.0℃(単レンジ構成)
最大入力電圧DC60V(+測定端子と-測定端子間)、交流は入力不可
最大定格電圧(V)対地間：DC60(測定カテゴリなし)予想される過渡過電圧330(測定端子一括と接地間)
測定方式【抵抗測定】交流4端子法、開放端子電圧5V max
測定電流1.6mA～160mA(抵抗測定のレンジにより固定)
仕様温度測定：白金温度センサ(25℃において500Ω)、測定端子：【ΩとV測定端子】バナナプラグ用、【最大入力電圧】DC±60V max(交流は入力不可)、【入力抵抗】20kΩ以上、【温度測定入力端子】イヤホンジャック型(f3.5mm)、【スイッチ入力端子】イヤホンジャック型(f2.5mm)
変換方式A/D：ΔS型
表示更新レート3回/秒(抵抗、電圧、および温度の組にして)
表示異常値：定電流異常検出 [ ---- ] 表示、断線検出 [ ---- ] 表示、パワーオンオプションで解除可能、警告：【入力オーバー】[OVER] 点滅+レンジ最大表示値点滅表示過電圧入力エラー時は、赤色バックライト点灯、ブザー音
測定時間100ms
応答時間(秒)約1.6
セット内容本体、ゼロアジャストボード、ピン形リード、キャップ、USBケーブル、通信ソフト(BT3554 Series Battery Tester Application)、取扱説明書、収納ケース、単3電池×8本
サービス分類レンタル
該非判定説明書はメーカーHPよりダウンロード可能です。
詳細はメーカーHPにてご確認お願いいたします。
主な適合車種ドラッグスター1100 クラシック1100不可
該非判定説明書はメーカーHPよりダウンロード可能です。
詳細はメーカーHPにてご確認お願いいたします。
仕様アナログ出力、パルス出力付
セット内容携帯用ケース、反射テープ9211、単3アルカリ乾電池(LR6)2本、出力コード9094
質量(g)230
電源単3アルカリ乾電池(LR6)×2本(付属)
測定方式非接触式
検出距離(mm)50～500
分解能0.1rpm
測定範囲(min-1[r.p.m])30.0～99990
寸法(幅×奥行×高さ)(mm)71×38×186
周波数(Hz)50/60
構造地中線キユビクル用
受信可能距離送受信相互間6m
絶縁抵抗(MΩ)2000以上
温度特性-10℃～+40℃
交流/直流電圧測定を基本とした中口径(Φ55mm)タイプ
電源を止めたり配線を切断することなく、通電状態のまま配線をクランプするだけで電流を測定することができます。
セット内容本体、収納ケース
寸法(mm)約105(W)×250(H)×49(D)
質量(g)約530(電池含む)
電源R6P(SUM-3)×2 またはLR6×2(連続使用100時間)
交流電圧レンジ：400～750V/確度：±1.5%rdg+2digit(50/60Hz) ±1.5%rdg+4digit(40/1kHz)
直流電圧レンジ：400～1000V/確度：±1.0%rdg+2digit
直流電流レンジ：400A～2000A/確度：±1.5%rdg+2digit
抵抗レンジ：400～4000Ω/確度：±1.5%rdg+2digit、50±35Ω以下でブザー音
交流電流レンジ：400A/2000A(0～1000A)/確度： ±1.5%rdg+2digit(50/60Hz) ±3.0%rdg+4digit(40～500Hz) ±.05%rdg+4digit(500～1kHz) 、2000A(1001～2000A)/±3.0%rdg+2digit(50/60Hz)
最大4回路のデマンドと高調波を同時測定
近年、集合住宅・ビル・工場などは停電して電機設備管理をすることが困難になってきています。漏えい電流をクランプで測定(Io)することで停電作業がなくなります。該非判定説明書はメーカーHPよりダウンロード可能です。
詳細はメーカーHPにてご確認お願いいたします。
セット内容本体、電源コード、接続コード、電圧コード×4、クランプオンセンサAC100Aリア9660×4、ワニ口クリップ×4、スパイラルチューブ×5、出力ケーブル、入力コードラベル、CFカード(512MB)、CFカードアダプタ、RS-232C取扱説明書、電力支援ソフト×4
寸法(mm)90(W)×159(H)×45(D)
質量(g)440(電池含む)
測定項目電圧・電流・有効電力・無効電力・皮相電力・力率・有効電力量・無効電力量・周波数・高調波
測定方式電圧・電流同時ディジタルサンプリング方式、PLL同期または50/60Hz固定クロック
測定ライン単相2線・単相3線・三相3線・三相4線(50/60Hz)
最大入力電圧電圧入力部：AC780Vrms、1103Vピーク値、電流入力部：AC1.7Vrms、2.4Vピーク値
入力抵抗(50/60Hz)電圧：2.0MΩ±10%(差動入力)、電流：200kΩ±10%
有効測定範囲レンジの5%～110%
最大4回路のデマンドと高調波を同時測定
近年、集合住宅・ビル・工場などは停電して電機設備管理をすることが困難になってきています。漏えい電流をクランプで測定(Io)することで停電作業がなくなります。該非判定説明書はメーカーHPよりダウンロード可能です。
詳細はメーカーHPにてご確認お願いいたします。
セット内容本体、電源コード、接続コード、電圧コード×4、クランプオンセンサAC1000A 9669×4、ワニ口クリップ×4、スパイラルチューブ×5、出力ケーブル、入力コードラベル、CFカード(512MB)、CFカードアダプタ、RS-232C取扱説明書、電力支援ソフト×4
寸法(mm)90(W)×159(H)×45(D)
質量(g)440(電池含む)
測定項目電圧・電流・有効電力・無効電力・皮相電力・力率・有効電力量・無効電力量・周波数・高調波
測定方式電圧・電流同時ディジタルサンプリング方式、PLL同期または50/60Hz固定クロック
測定ライン単相2線・単相3線・三相3線・三相4線(50/60Hz)
最大入力電圧電圧入力部：AC780Vrms、1103Vピーク値、電流入力部：AC1.7Vrms、2.4Vピーク値
入力抵抗(50/60Hz)電圧：2.0MΩ±10%(差動入力)、電流：200kΩ±10%
有効測定範囲レンジの5%～110%
低抵抗域から高抵抗域まで幅広く測定が可能!
オートレンジ機能付き・大容量電池搭載で抵抗率の効率的な測定が実現します。
仕様【通電周期】500m/s、【自然電位補償範囲】±10V、【電極間隔数】15又は23点/ファイル、【スタック回数】1回または4回(選択)
セット内容本体、SDカード 16GB、ACアダプター、外部電源ケーブル、Φ15、L40 接地電極 ×4、ケーブル 赤 200m ×2、ケーブル 黄 100m ×2、ソフト(垂直電気探査解析プログラム GeoVES-1D)、ドングルキー、収納ケース(ソフト・ドングルキー用)、取扱説明書(本体)、取扱説明書(ソフト)、取扱説明書(作成見本)、収納ケース
電圧(V)【最大通電】150(300pp)
電源【外部】12Vバッテリー使用可
構造ABS防滴構造
本体質量(kg)2.2
ケース寸法(mm)259×201×114
バッテリーリチウム電池(内蔵)
バッテリー電圧(V)12(内蔵)
LCD仕様320×240ドット
通電電流(mA)10/50/150/200/AUTO(デフォルト)
測定分解能【電位測定部】24ビット(電流/電圧)
動作温度範囲(℃)-5～45
SDカード16GB
サービス分類レンタル
補助接地棒の挿し込みや調整、測定後のコード巻き取りが楽に!
面倒な準備・片付け作業が大幅短縮されて作業効率UP!
用途単独接地抵抗
仕様【地電圧測定】0～30.0Vrms、【許容地電圧】25.0Vrms(直流または正弦波)
セット内容本体、プロテクター、測定コード(黒)4m、測定コード(黄)10m、測定コード(赤)20m、補助接地棒×2、接地網×2、取扱説明書、収納ケース、単3電池×4本
測定範囲20Ω(0Ω～20.00Ω)、200Ω(0Ω～200.0Ω)、2000Ω(0Ω～2000Ω)
質量(g)570(電池およびプロテクタを含む/端子カバーを除く/その他付属品を除く)
電源単3形アルカリ乾電池(LR6)×4
寸法(幅W×奥行D×高さH)(mm)185×44×111
測定方法2電極法(D種測定対応)/3電極法(A～D種測定対応)
分解能0.01Ω(20Ωレンジ)、0.1Ω(200Ωレンジ)、1Ω(2000Ωレンジ)
保護等級防塵性能：IP6X/防水性能：IPX5・IP×7(EN60529)
機能活線警告表示/ゼロアジャスト/連続測定モード/コンパレーター
確度±1.5%rdg±8dgt、±1.5%rdg±4dgt、±1.5%rdg±4dgt、【地電圧測定】±2.3%rdg±8dgt(50Hz/60Hz)，±1.3%rdg±4dgt(DC)
サービス分類レンタル
電動工具・電気機器の漏電、断線点検に!
簡単操作で手間がかからず事故やトラブルの防止に役立ちます。
セット内容本体、主電源コード 7283、測定コード 7129A、ワニ口クリップ 7129A、フラットテスト棒 7161A、延長コードアダプタ 7284、逆接地アダプタ 8265、取扱説明書、取扱説明書(簡易)、収納ケース、単3電池×6本
測定範囲【主電源電圧測定】AC 30～230V (50/60Hz)※動力機器(三相3線200V機器)には対応しておりません、【漏れ電流測定】0.10～20.00mA、【負荷電流測定】0.10～15.00mA、【保護導体抵抗測定】0.00～20.00Ω、【絶縁抵抗測定】0.00～20.00MΩ、【漏電遮断器試験/動作時間測定】0.0～500.0ms、【漏電遮断器試験/感度電流試験】0.0～40.0ms
質量(g)約930※電池含む
適合規格IEC 61010-1， 61010-2-030 CAT Ⅱ 300V 汚染度2、IEC 61010-031， IEC 61326-2-2
定格電圧(V)【漏電遮断器試験】100/200
電源電圧(V)【漏れ電流測定】95～214、【負荷電流測定】95～214
使用電池単3形乾電池LR6(1.5V)×6
測定電流【保護導体抵抗測定】DC200mA(公称値)
外形寸法(長さL×幅W×奥行D)(mm)261×104×57
確度【主電源電圧測定】±5V、【漏れ電流測定】±3%rdg±5dgt、【負荷電流測定】±10%rdg±5dgt、【保護導体抵抗測定】±3%rdg±5dgt、【絶縁抵抗測定】±2%rdg±3dgt、【漏電遮断器試験/動作時間測定】±2ms(≦40ms)±8ms(>40ms)、【漏電遮断器試験/感度電流試験】試験電流に対し-4%～+4%
定格感度電流(mA)【漏電遮断器試験】15
測定電圧(V)【絶縁抵抗測定】250/500
短絡電流(mA)【絶縁抵抗測定】DC1.5以下
開放回路電圧(Vpk)【保護導体抵抗測定】DC5±0.4、【絶縁抵抗測定】定格測定電圧の1.2倍以下
サービス分類レンタル
絶縁抵抗計がワイヤレス対応しました。
用途絶縁抵抗
仕様<定格測定電圧を維持できる下限抵抗>【DC 50V】0.05MΩ・【DC 125V】 0.125MΩ・【DC 250V】 0.25MΩ・【DC 500V】0.5MΩ・【DC 1000V】 1MΩ
セット内容本体、スイッチ付テストリード、キャップ赤、テストリード、ワニ口クリップ、テストピン、キャップ黒、取扱説明書、収納ケース、単3電池×4本
測定範囲0.200MΩ～100.0MΩ(50V)、0.200MΩ～250MΩ(125V)、0.200MΩ～500MΩ(250V)、0.200MΩ～2000MΩ(500V)、0.200MΩ～4000MΩ(1000V)
質量(g)440(電池含む・テストリード含まず)
電源単3形アルカリ乾電池(LR6) ×4
適合規格JIS C1302： 2018
表示半透過型FSTN液晶、 バックライト、 バーグラフ
寸法(幅W×奥行D×高さH)(mm)152×40×92
保護等級IP40(EN60529による)
連続使用時間(時間)20(メーカー規定の条件にて)
機能絶縁抵抗の桁数切替・1分値の表示・活線警告・自動放電・交流/直流自動判別・コンパレータ・ドロッププルーフ・オートパワーセーブ
応答時間コンパレータ判定結果応答時間： 約0.3秒 ※メーカー規定の条件にて
レンジ【直流電圧】4.2V(0.001V分解能)-600V(1V分解能)・4レンジ・確度：±1.3%rdg.±4dgt.・入力抵抗100kΩ以上、【交流電圧】420V(0.1V分解能)/600V(1V分解能)・2レンジ・50/60Hz・確度：±2.3%rdg.±8dgt.・入力抵抗100kΩ以上・平均値整流実効値指示、【低抵抗レンジ】接地線導通チェック用・10Ω(0.01Ω分解能)-1000Ω(1Ω分解能)・3レンジ・基本確度：±3%rdg.±2dgt.・測定電流：200mA以上(6Ω以下のとき)
検知方式【DC 50V】±4%rdg.0.200～10.00MΩ、【DC 125V】±4%rdg.0.200～10.00MΩ、【DC 250V】 ±4%rdg.0.200～50.0MΩ、【DC 500V】±4%rdg.0.200～500MΩ、【DC 1000V】±4%rdg.0.200～1000MΩ
測定電圧(V)DC50/DC125/DC250/DC500/DC1000
過負荷保護【DC50V】AC600V(10s)、【DC125V】AC600V(10s)、【DC250V】AC600V(10s)、【DC500V】AC600V(10s)、【DC1000V】AC660V(10s)
サービス分類レンタル
ESD(静電気放電)トラブル解決のための測定器がそろっております!!
付属品【大気イオンモニタ】KSD-AC2/ACアダプタ(AC100～240V)・KSD-REC/アナログ出力ケーブル(L=1000mm)
セット内容クーロンメータ(NK-1001)、プローブ(NK-1001P)、導電性プローブチップ、デジタル低電位測定器(KSD-3000)、プローブ(KSS-3000)、人体電位測定器(KSD-4000)、プローブ(KSS-4000)、ミニパック電源(ZHO-200PN)、プローブ(HP-1)、大気イオンモニタ(NK-7001)、プローブ(NK-7001P)、直流送風式除電器(KD-730B)、アース線×5、アナログ出力ケーブル、ACアダプタ(NK-1001/7001用)、ACアダプタ(KSD-3000/4000用)、ACアダプタセット(KD-730B用)、取扱説明書(NK-1001)、取扱説明書(KSD-3000)、取扱説明書(KSD-4000)、取扱説明書(ZHO-200PN)、取扱説明書(NK-7001)、取扱説明書(KD-730B)、収納ケース、単4電池×2本(NK-1001用)、単3電池×2本(KSD-3000用)、単3電池×2本(KSD-4000用)、単4電池×2本(ZHO-200PN用)、単3電池×4本(NK-7001用)
寸法(mm)【大気イオンモニタ】プローブ：140×20×25/帯電板：20×38(ステンレス製)
測定範囲【クーロンメータ】±0.01～±99.99nC、【デジタル低電位測定器】Highレンジ ±1～±5000V/Lowレンジ ±0.1～±500V、【人体電位測定器】±0.1～±999.9V、【大気イオンモニタ】(1)1000V→100Vの時間/(2)200V→20Vの時間
質量(g)【クーロンメータ】約230(プローブ・乾電池含む)、【デジタル低電位測定器】約230(プローブ・乾電池含む)、【人体電位測定器】約270(プローブ・乾電池含む)、【大気イオンモニタ】約600(プローブ・乾電池含む)、【電荷量測定用直流電源】本体部140/プローブ部20、【イオナイザ本体】900、【専用ACアダプタ】約270
電源【クーロンメータ】単4アルカリ乾電池2本、【デジタル低電位測定器】単3アルカリ乾電池2本、【人体電位測定器】単3アルカリ乾電池2本、【大気イオンモニタ】単3アルカリ乾電池4本/AC100～240V(AC電源用アダプタ使用)、【電荷量測定用直流電源】単4アルカリ乾電池2本
検出方式【クーロンメータ】コンデンサ充電方式、【デジタル低電位測定器】振動型表面電位センサ、【人体電位測定器】振動型表面電位センサ、【大気イオンモニタ】振動型表面電位センサ
本体寸法(mm)【クーロンメータ】117×70×24、【デジタル低電位測定器】121×70×22、【人体電位測定器】121×70×22、【大気イオンモニタ】197×100×47、【電荷量測定用直流電源】117×70×24
測定精度【クーロンメータ】±5%+2カウント以内、【デジタル低電位測定器】±10%以内、【人体電位測定器】±5%以内、【大気イオンモニタ】±5%+5カウント以内
アナログ出力【クーロンメータ】0～±999.9mV、【デジタル低電位測定器】0～±500mV(Highレンジのみ)、【人体電位測定器】0～±999.9mV、【大気イオンモニタ】0～±1000.0mV
風量(m3/min)【イオナイザ本体】2.24※HIGH
風速(m/s)【イオナイザ本体】1.7※HIGH
連続使用時間(時間)【クーロンメータ】約4以上、【デジタル低電位測定器】約10以上、【人体電位測定器】約10以上、【大気イオンモニタ】約15以上
消費電流(mA)【イオナイザ本体】380
寸法(Φ×mm)【クーロンメータ/プローブ】15×167、【デジタル低電位測定器/プローブ】18×117、【人体電位測定器/プローブ】25×125、【電荷量測定用直流電源/プローブ】12×140
表示範囲【大気イオンモニタ】±0.1～±1999.9V/0.01～99.99sec
測定距離(mm)【デジタル低電位測定器】10
使用環境0～40℃/65%RH以下(結露なきこと)、【イオナイザ本体】0～40℃/80%RH以下(結露なきこと)
データメモリ(点)【デジタル低電位測定器】最大20
測定モード【クーロンメータ】連続測定またはピークホールド、【デジタル低電位測定器】連続測定またはピークホールド、【人体電位測定器】連続測定またはピークホールド
イオンバランス【イオナイザ本体】±10V以内(工場出荷時)・微調整可能※測定距離300mm
ACアダプタ(定格出力)DC12V
ACアダプタ(定格入力)AC100～240V(50/60Hz)
ファンスピード【イオナイザ本体】HIGH/LOW※2段階切替可能
イオン生成方式【KD-730B】直流コロナ放電式
端子台【イオナイザ本体】DC12V入力、DC12V出力、警報出力、アース
入力電源【イオナイザ本体】DC12V(アダプタまたは端子台)
警報出力【イオナイザ本体】クリーニング警報、高圧停止、前面パネルLED表示
放電電極針【イオナイザ本体】タングステン
出力電圧可変範囲(V)【電荷量測定用直流電源】±0.6～±1.1k
オゾン発生量(ppm)【イオナイザ本体】0.02以下
静電容量(μF)【クーロンメータ/コンデンサ】0.1
サービス分類レンタル
IM3590/IM3570/IM3536/IM3533/IM3523他用。特性インピーダンス50Ω。※3522-50，3532-50，3511-50、3504シリーズには使用できません。
イオン挙動と溶液抵抗測定に対応する、1mHz～200kHzの広範囲信号ソース。LCR測定， スイープ測定の連続測定と高速検査を1台で実現。電池の無負荷状態による内部インピーダンス測定が可能。Cole - Coleプロット、等価回路解析など電気化学部品および材料のインピーダンス(LCR)測定に対応
最大定格電力内で広範囲の電圧出力・電流出力が可能なスイッチング方式の直流安定化電源です。出力容量は360W/720W/1080Wの3タイプ、最大電圧は30V/80V/160V/250V/800Vの5タイプの全15モデルを揃え幅広い用途に対応します。USB、LANポートを標準装備し、ラック組み込みにも対応していますのでシステム用電源にも対応が可能です。CEマーキングや欧州RoHS指令にも対応しています。
サービス分類レンタル
校正証明書付となります。低周波AC-IR※1測定で電池の反応抵抗を測定▼※1 1Hz以下の低周波で内部インピーダンスを測定することでバッテリセルの品質を確保低インピーダンスバッテリも確実※2に測定▼※2 S/N比を改善し3mΩレンジで測定電流1.5A接触抵抗や配線抵抗の影響を受けにくい回路構成で安定した測定を実現6桁半のDMM相当の電圧測定機能(±0.0035%rdg.)
該非判定説明書はメーカーHPよりダウンロード可能です。
詳細はメーカーHPにてご確認お願いいたします。
ケーブル長(m)1.5
入力電圧(V)最大5
測定項目インピーダンス、電圧、温度
基本確度|Z|：±0.4%rdg.、θ：±0.1°、V/±0.0035%rdg.±5dgt.、温度：±0.5℃(10.0～40.0℃にて)
機能コンパレータ、セルフキャリブレーション、サンプルディレイ、アベレージ、コンタクトチェック、測定電流異常、その他
インターフェイスRS-232C/USB(仮想COMポート)
電源(V)AC100～240(50/60Hz)80VAmax
寸法(幅W×高さH×奥行D)(mm)330×80×293
付属品電源コード×1、取扱説明書×1、ゼロアジャストボード×1、USBケーブル(A-Bタイプ)×1、CD-R(通信取扱説明、PCアプリケーションソフトウェア、USBドライバ)×1、クリップ形プローブL2002
質量(kg)約3.7
仕様【インピーダンス測定】測定パラメータ/R、X、Z、θ・測定周波数：0.1Hz～1050Hz・測定レンジ：3.0000mΩ、10.0000mΩ、100.000mΩ・測定電流：3mΩ レンジ/1.5Arms、10mΩ レンジ/500mArms、100mΩ レンジ/50mArms、【電圧測定】測定レンジ：5.00000V(単レンジ)・測定時間：0.1s(Fast)～1.0 s(Slow)、【温度測定】測定レンジ：-10.0℃～60.0℃・測定時間：2.3s
校正証明書付となります。LCR測定，DCR測定，スイープ測定の連続測定と高速検査を1台で実現LCRモードで最速1.5ms(1kHz)，0.5ms(100kHz)の高速測定基本確度±0.08%の高精度測定圧電素子の共振特性検査、機能性高分子コンデンサのC-Dと低ESR測定、インダクタ(コイル・トランス)のDCRとL-Q測定などに最適アナライザモードで周波数スイープ測定、レベルスイープ測定、タイムインターバル測定が可能。該非判定説明書はメーカーHPよりダウンロード可能です。
詳細はメーカーHPにてご確認お願いいたします。
測定モードLCR(LCR測定)、アナライザ(スイープ測定)、連続測定
測定レンジ100mΩ～100MΩ、12レンジ(全てのパラメータはZで規定)
表示範囲Z、Y、Rs、Rp、Rdc、X、G、B、Ls、Lp、Cs、Cp：±(0.000000[単位]～9.999999 G[単位])ZとYのみは絶対値表示、θ：±(0.000°～180.000°)、D：±(0.000000～9.999999)、Q：±(0.00～99999.99)、Δ%：±(0.0000%～999.9999%)
測定信号レベル【通常モード】Vモード、CVモード/5mV～5Vrms、(1MHzまで)10mV～1Vrms(1.0001MHz～5MHz)、1mVrmsステップ、CCモード：10μA～50mArms(1MHzまで)10μA～10mArms(1.0001MHz～5MHz)、10μArmsステップ【低インピーダンス高精度モード】Vモード、CVモード：5mV～1Vrms(100kHzまで)、1mVrmsステップ、CCモード：10μA～100mArms(100kHzまでの100mΩと1Ωレンジ)、10μArmsステップ
出力インピーダンス(Ω)通常モード/100、低インピーダンス高精度モード/10
測定時間0.5ms(100kHz、FAST、ディスプレイOFF、代表値)
機能DCバイアス測定、コンパレータ、BIN測定(分類機能)、パネルロード・セーブ、メモリ機能
インターフェイスEXT I/O(ハンドラ)、RS-232C、GP-IB、USB通信、USBメモリ、LAN
電源(V)AC90～264(50/60Hz)150VAmax
寸法(幅W×奥行D×高さH)(mm)330×307×119
仕様【測定パラメータ】Z、Y、θ、Rs(ESR)、Rp、Rdc(直流抵抗)、X、G、B、Cs、Cp、Ls、Lp、D(tanδ)、Q

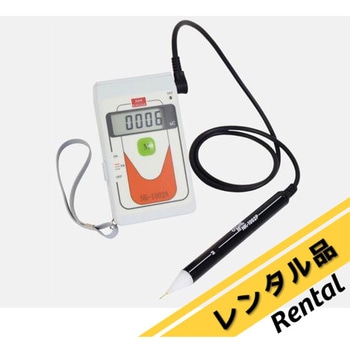

測定対象物に接触させるだけで容易に放電電荷量が測定できます。帯電した絶縁物に囲まれた電子デバイスやプリント基板の誘導帯電による放電電荷量が測定できます。実際の静電気破壊現象(CDM)に合わせた測定方法を採用しています。導電性プローブチップにより、安心して敏感な測定ができます。
本体寸法(mm)70×121×22
測定精度(%)±5(+2カウント以内)
測定モード連続測定/ピークホールド測定切替可能
電源単3アルカリ乾電池×2本
プローブ径(Φmm)15
プローブ長(mm)167
1台で2～4chの出力が可能です。ドロッパ方式による低ノイズ高分解能です。GP-IB、RS-232C、USBによるデジタル制御対応でリスナ&トーカ機能を備えたフルリモート機能とシステム拡張が可能です。
入力電源(V)AC100/115/200/230±10%(50/60Hz)
質量(kg)約9.1
付属品電源コード×1本、外部接点コントロール用コネクタ付きリード線×1本、センシング用端子付きリード線
仕様【電圧/電流(CH1)】0～+24V/0～1.5A、【電圧/電流(CH2)】0～-24V/0～1.5A、【電圧/電流(CH3)】0～+8V/0～2A、【電圧/電流(CH4)】0～+8V/0～2A
ノイズ特性に優れたシリーズレギュレータ方式です。フリップタイプのパネルで、誤操作を防ぎます。電圧・電源を同時に表示できます。
出力電圧(V)0～30/0～5
電源(V)AC100±10%(50/60Hz)
付属品出力ケーブル
仕様【定電圧特性(CV)】入力変動：≦0.01%+3mV・負荷変動：≦0.01%+7mV(>3A)・リップル&ノイズ(5Hz-1MHz)：≦1mVr.m.s(>3A)、【定電流特性(CC)】入力変動：≦0.2%+1mA・負荷変動：≦0.2%+7mA(>3A)・リップル&ノイズ(5Hz-1MHz)：≦5mAr.m.s(>3A)、【電圧時表示】分解能/0.01V・精度/±0.5%rdg+2digit、【電流値表示】分解能/0.001A・精度/±0.5%rdg+2digit
3.95型TFT LCDディスプレイに関連設定、パラメータをテキスト形式およびグラフィック形式で表示します。5種類の基本波形と48種類の任意波形に対応しています。不揮発性メモリに26種類の任意波形を保存できます。AM/FM/PM/FSK変調・スイープ・バースト周波数カウンター機能付きです。
周波数レンジ1μHz-25MHz
分解能1μHz、14ビット(垂直軸)、1mVp-p/14bits(振幅)
チャンネル数2(アナログ)
出力波形正弦波・方形波・パルス波・ランプ波・ノイズ・ARB(任意波)
サンプルレート125MS/s
レコード長8kポイント
振幅1mV～10Vp-p(50Ω負荷)
周波数正弦波/A1μHz～10MHz、方形波・パルス波/1μHz～5MHz、ランプ波/1μHz～1MHz、ノイズ/25MHz(-3dB)、ARB(任意波)/1μHz～10MHz
インターフェースUSB
電源(V)AC100(50/60Hz)
Bluetooth(R)無線技術を使ってスマートフォンやタブレットに測定データを送信
JIS認証の5レンジ絶縁抵抗計(DC50V/125V/250V/500V/1000V)
パッと判定、一目で確認!コンパレータ機能を搭載(比較判定機能)
暗い現場での作業効率をアップする、高輝度白色LED照明&手元が光るリードつき
200mAによる導通チェック機能
ACの他、電気自動車等に役立つDC電圧測定。
機能該非判定説明書はメーカーHPよりダウンロード可能です。
詳細はメーカーHPにてご確認お願いいたします。
測定電圧(V)定格：DC50/125/250/500/1000
有効最大表示値【DC 50V】100MΩ、【DC 125V】250MΩ、【DC 250V】500MΩ、【DC 500V】2000MΩ、【DC 1000V】4000MΩ
有効測定範囲確度 第一(MΩ)：【DC50V】±4%rdg. 0.200～10.00、【DC125V】±4%rdg. 0.200～10.00、【DC250V】±4%rdg. 0.200～50.0、【DC500V】±4%rdg. 0.200～500、【DC1000V】±4%rdg. 0.200～10
仕様定格測定電圧を維持できる下限抵抗：【DC50V】0.05MΩ、【DC125V】0.125MΩ、【DC250V】0.25MΩ、【DC500V】0.5MΩ、【DC1000V】1MΩ、低抵抗レンジ：接地線導通チェック用、10Ω(0.01Ω分解能)～1000Ω(1Ω分解能)、3レンジ、基本確度:±3%rdg. ±2dgt.、測定電流:200mA以上(6Ω以下のとき)、ドロッププルーフ：コンクリート上1m
過負荷保護【DC50V】AC600V(10s)、【DC125V】AC600V(10s)、【DC250V】AC600V(10s)、【DC500V】AC600V(10s)、【DC1000V】AC660V(10s)
電圧レンジ(V)直流：4.2V(0.001V分解能)/600V(1V分解能)、4レンジ、確度:±1.3%rdg. ±4dgt.、入力抵抗100kΩ以上、交流：420V(0.1V分解能)/600V(1V分解能)、2レンジ、50/60Hz、確度:±2.3%rdg. ±8 dgt.、入力抵抗100kΩ以上、平均値整流実効値指示
表示半透過型FSTN液晶、バックライト、バーグラフ
応答時間(秒)コンパレータ判定結果応答時間: 約0.3※メーカー規定の条件にて
機能絶縁抵抗の桁数切替、1分値の表示、活線警告、自動放電、交流/直流自動判別、コンパレータ、ドロッププルーフ、オートパワーセーブ
適合規格JIS C1302: 2018
インターフェイスBluetoothR 4.0 LE、iOS端末またはAndroid端末に測定値表示
電源単3形アルカリ乾電池(LR6)×4、連続使用時間:20h(メーカー規定の条件にて)、10h (BluetoothR ON)
寸法(幅W×高さH×奥行D)(mm)本体：152×92×40、ケース：250×270×120
質量(g)440 (電池含む、 テストリード含まず)
セット内容本体、スイッチ付テストリード、キャップ(赤)、テストリード、ワニ口クリップ、テストピン、キャップ(黒)、取扱説明書、収納ケース、単3電池×4本
サービス分類レンタル
接地抵抗測定は多重接地専用
電源ラインの漏れ電流測定
60Aまでの負荷電流測定も対応
Bluetooth(R)無線技術を搭載しAndroid(TM)携帯へのリアルタイムデータ表示
内部メモリは安心の2000データ保存
測定の結果を判定し、アラームでお知らせ
正確な測定と繰返し精度の向上を叶えるセンサ設計
薄暗い現場でも測定値を確認できるバックライト機能付き薄暗い現場でも測定値を確認できるバックライト機能。
該非判定説明書はメーカーHPよりダウンロード可能です。
詳細はメーカーHPにてご確認お願いいたします。
セット内容本体、動作確認用抵抗、取扱説明書、収納ケース、単3電池×2本
質量(g)620(電池除く)
電源単3形アルカリ乾電池(LR6)×2、最大定格電力:450mVA、連続使用時間:35h
動作方式電圧注入と電流測定を一体型クランプで行い接地抵抗値を演算※一つの接地ラインを多重に接地した多重接地専用、接地極が多いほど正確な値になります。
表示LCD、最大2000カウント、表示更新レート500 ms (約2回/秒)
寸法(幅W×高さH×奥行D)(mm)73×218×43
連続最大許容電流AC100 A連続、AC200 A 2分間(50/60Hz、周波数によるディレーティングあり)
機能データホールド、バックライト、フィルタ、オートパワーセーブ
接地抵抗測定レンジ(Ω)0.20(分解能0.01)～1600(分解能20)、10レンジ、0.02未満ゼロサプレス、基本確度: ±1.5%rdg. ±0.02
防塵防水性能IP40 (EN60529: 1991+A1: 2000) ただしクランプを閉じた状態
メモリー機能メモリ保存数2000個
インターフェイスFT6381のみ: BluetoothR 2.1+EDR搭載、接続先: Android搭載スマートフォン/タブレット、通信中にスマートフォン画面に測定値表示、対応OS: Android2.1以上
測定可能導体径(Φmm)32以下
電流レンジ20.00mA(分解能0.01mA)～60.0A(分解能0.1A)、5レンジ、0.05mA未満ゼロサプレス
アラーム抵抗/電流アラーム:しきい値未満または超過でビープ鳴動
最大定格電圧(V)対地間：AC600測定カテゴリIV
サービス分類レンタル
電子工場などで、定期点検の必要がある静電気対策品の測定が簡単に行えます
静電気対策の規格(RCJS，JIS，IEC，ANSI)に対応
規格で定められた測定時間(15秒後)で測定値をホールドするモードと、常時測定モードの2機能搭載
※出荷時は常時測定モード
常時測定モード・・・測定開始から35秒後に自動OFF
ホールドモード・・・測定開始から15秒後に数値を固定し、記録が取りやすいよう5秒間表示した後、自動OFF
測定範囲9.00×102Ω以上、2.00×1012Ω以下
仕様確度保証範囲：1.00×103Ω以上、1.00×1012Ω以下
印加電圧(V)対象物が1.00×106Ω未満のとき・・・10±5%、対象物が1.00×106Ω以上のとき・・・100±5%(自動切り替わり)
確度±10%(1.00×1011Ω以上は±20%)
電源積層(6LR61/6LF22)電池×1
電池寿命1000回以上(常時測定モード時)
使用環境60%RH以下(結露なきこと)
寸法(幅W×高さH×奥行D)(mm)85×40×170(突起物含まず)
質量(g)300(電池含まず)
セット内容本体、保護ケース、電極×2、接続コード(白)、接続コード(灰)、ワニ口クリップ×2、アース線、取扱説明書、収納ケース、アルカリ9V電池×1本
電極外形寸法：Φ79×110mm、導電パット：Φ63.5mm、抵抗：2つの電極の点間抵抗800Ω以下、質量：1個あたり2.3kg
サービス分類レンタル
コンパレータによる良否色判定機能
約0.5秒の高速測定
測定値メモリ表示
PIとDAR測定機能(予防保全の絶縁劣化診断)
※PI：成極指数(1分後/10分後の抵抗値の比)DAR：誘電吸収率(15秒/1分後の抵抗値の比)
経過時間表示
交流直流電圧測定 (オートレンジ)
LED自動ライト機能
シリアルNo.表示機能
自動放電機能
活線警告機能
ブザー警告機能
バッテリチェック機能
仕様測定カテゴリ：CATⅢ 600V
セット内容本体、スイッチ付ラインプローブ、キャップ、ワニグチクリップ、フラットテスト棒、バナナ-バナナコード、取扱説明書、収納ケース、単3電池×4本
質量(g)約490(電池含む)
電源LR×4(アルカリ単3電池4本)
適合規格EN61557-1、2、4、10、EN61326-1 ClassB、EN61326-2-2、EN61010-1、EN61010-2-30、EN61010-31、IEC61010-2-034
表示4000ディジタルカウント表示、バーグラフ
寸法(幅W×高さH×奥行D)(mm)約156×46×97
保護等級IP40
機能コンパレータによる良否色判定、約0.5秒の高速測定、測定値メモリ表示、PI/DAR測定、経過時間表示、交流直流電圧測定 (オートレンジ)、LED自動ライト、シリアルNo.表示、自動放電、活線警告、ブザー警告、バッテリチェック
使用温湿度範囲-10～+50℃、80%RH以下(結露なきこと)
測定確度±1% reading ±4 digit
抵抗測定【測定範囲】40.00/400.0/4000Ω(オートレンジ切替)、【確度】±2.5% reading ±8 digit(0.20～4000Ω)、±8 digit(0.00～0.19Ω)
保存温湿度範囲-20～+60℃、75%RH以下(結露なきこと)
直流電圧測定±(2.0～600)V
交流電圧測定2.0～600V rms(45～65Hz)
試験環境23±5℃、80%RH以下(結露なきこと)
サービス分類レンタル
CAT III 600Vの絶縁性能、480V系ラインを直接測定可能
4ch絶縁入力(三相電源ライン+1chを同時記録可能)
過酷な環境に耐える、使用温度範囲：-10℃～50℃
耐衝撃性&耐振動性(プロテクタ標準装備)
設定ナビ機能で、簡単に設定できる。
該非判定説明書はメーカーHPよりダウンロード可能です。
詳細はメーカーHPにてご確認お願いいたします。
仕様【時間確度：(23℃にて)】 サンプリングの時間確度:±0.0005%、時計精度:±3s/日、【バックアップ機能(23℃参考値)】【時計、設定条件】10年以上、【波形バックアップ】約40分、電源ONしてから5分以上経過後に電源OFFとなった場合、【外部制御端子】外部トリガ入力、トリガ出力、外部スタート入力外部ストップ入力、ステータス出力、GND端子、【電源プリンタ使用時はアルカリ乾電池使用不可 (連続使用時間は23℃参考値)】【バッテリパックZ1000】DC7.2V、連続使用時間:バックライトONで約3h、OFFで約3.5h(ACアダプタ併用時はACアダプタ優先)、【乾電池(単3アルカリLR6×8本)】連続使用時間 バックライトONで約40分、OFFで約50分(ACアダプタ併用時はACアダプタ優先)、【DC電源入力】DC10～28V(接続コードは特注にてお受けします、【充電機能(23℃参考値)】充電時間：約3h(バッテリパックZ1000装着状態でACアダプタを接続することにより充電可能)
セット内容本体、PCカード、プリンタユニット、ACアダプターセット、アリゲータクリップ黒×4、アリゲータクリップ赤×4、接続コード×4、USBケーブル、予備記録紙、通信ソフト(Application Disk)、取扱説明書(MR8880)、取扱説明書(測定ガイド)、取扱説明書(プリンタ)、収納ケース
質量(kg)【本体のみ】1.66、【プリンタ装着時】2.16(バッテリパック含む)
適合規格【安全性】EN61010、【EMC】EN61326、EN61000-3-2、EN61000-3-3、【耐振動性】JISD1601、【1種】乗用車、【条件】A種相当
仕様1各種機能、ハイスピードファンクション、リアルタイムファンクション、トリガ機能、アナログ入力部、画面表示部
外形寸法(幅W×高さH×奥行D)(mm)【本体のみ】約205×199×67、【プリンタ装着時】約303×199×67
測定機能ハイスピードファンクション(高速記録)、リアルタイムファンクション(実時間記録)
メモリー容量14bit×1Mワード/ch(1ワード=2バイト、増設不可)
保存環境【保存温度範囲】-20℃～60℃、【保存湿度範囲】-20℃～40℃、80%rh以下、40℃～45℃、60%rh以下、45℃～60℃、50%rh以下、【Z1000バッテリ単体】-20℃～40℃、80%rh以下(結露しないこと)
定格電力(VA)最大：【外部DC電源駆動時】(1)11、(2)10、(3)40、【バッテリパックZ1000駆動時】(1)9、(2)8、(3)22 (※(1)リアルタイム保存、バックライトON、(2)リアルタイム保存、バックライトOFF、(3)リアルタイム保存、バックライトON、プリンタ使用時)
使用環境条件【使用温度範囲】-10℃～50℃、【使用湿度範囲】-10℃～40℃、80%rh以下、40℃～45℃、60%rh以下、45℃～50℃、50%rh以下、【Z1000バッテリ動作時】0℃～40℃、80%rh以下、【Z1000バッテリ充電時】10℃～40℃、80%rh以下(結露しないこと)
インターフェイスUSB2.0準拠シリーズミニBレセプタクル×1、機能：通信コマンドによる設定/測定、CF/USBメモリ内のファイルをPCへ転送(USBドライブモード)
記録メディアCFカードスロット×1(2GBまで、対応フォーマットFAT/FAT32、USBメモリ×1(USB2.0準拠シリーズAレセプタクル)
サンプリング速度最高：1MS/秒(1μs周期、全チャネル同時)
チャネル数アナログ入力4ch+ロジック入力8ch標準※アナログ入力のch間と本体間は絶縁、ロジック入力のchは全て本体とGND共通
サービス分類レンタル
該非判定説明書はメーカーHPよりダウンロード可能です。
詳細はメーカーHPにてご確認お願いいたします。
セット内容本体(単3電池×2、ストラップ付)、動作確認用抵抗 (1 Ω， 25 Ω)、 取扱説明書、収納ケース
動作方式電圧注入と電流測定を一体型クランプで行い接地抵抗値を演算(一つの接地ラインを多重に接地した多重接地専用， 接地極が多いほど正確な値)
接地抵抗測定レンジ(Ω)0.20～1600、 10レンジ、0.02未満ゼロサプレス
分解能接地抵抗測定 ：0.01～20Ω、電流測定：0.01mA～0.1A
基本確度接地抵抗測定：±1.5%rdg.±0.02Ω、電流測定：±2.0%rdg.±0.05mA (30Hz～400Hz・真の実効値整流)・クレストファクタ/5.0以下(60Aレンジは1.7以下)
直流電流測定20.00mA～60.0A、5レンジ、0.05未満ゼロサプレス
連続最大許容電流AC100A連続、AC200A2分間 (50/60Hz・周波数によるディレーティングあり)
定格電圧(V)対地間最大：AC600・測定カテゴリーⅣ
機能メモリー機能、アラーム機能、その他機能
表示LCD、最大2000カウント、表示更新レート500ms(約2回/秒)
防塵防水性能クランプ閉じた状態：IP40 (EN60529: 1991+A1: 2000)
電源単3形アルカリ乾電池 (LR6) ×2
定格最大電力：450mVA
連続使用時間(時間)35
測定可能導体径(Φmm)32以下
寸法(幅W×奥行D×高さH)(mm)73×43×218
質量(g)620(電池除く)
該非判定説明書はメーカーHPよりダウンロード可能です。
詳細はメーカーHPにてご確認お願いいたします。
セット内容本体、単3乾電池×6本、コードリール、補助接地棒、つりベルト、収納ケース、取扱説明書
質量(g)約800(本体のみ)
電源単3形マンガン乾電池(R6P)×6または、単3形アルカリ乾電池(LR6)×6
適合規格接地抵抗計(JIS C1304)、安全性(EN61010・過電圧カテゴリII・汚染度2)、EMC(EN61326)
動作方式交流電位差計方式
寸法(幅W×奥行D×高さH)(mm)約164×88×119(突起物含まず)
測定周波数範囲(Hz)575(3aまたは2a設定時)または、 600(3bまたは2b設定時)切換え
使用時間約350回(R6P使用時)または、約1100回(LR6使用時)(30秒測定/30秒休止)
接地抵抗測定レンジ(Ω)10(0～11.5)、100(0～115)、1000(0～1150)
使用温湿度範囲0～40℃、80%rh以下
測定電流AC 15mA max.(2 電極法使用時：AC 3mA max)
地電圧30V(0～30V)
許容差接地抵抗：± 2.5% f.s.、地電圧： ± 3.0% f.s.
保存温湿度範囲-10～50℃、80%rh以下
防塵防水性能IP40(EN60529)
過電圧保護AC 250V、1 分間(E-P(S)，E-C(H)端子間)
開放回路電圧(Vpk)最大：AC50
電源トラブルの記録と解析 全て同時に1台で!
パワーエレクトロニクス応用機器の普及、大型設備の増加、分散型電源の増加など電力系統の複雑化に伴う電源トラブルが増えています。対策の近道は迅速・正確な状況把握から。PW3198はお客様の電源トラブル解決を強力にサポートします。該非判定説明書はメーカーHPよりダウンロード可能です。
詳細はメーカーHPにてご確認お願いいたします。
仕様【基本確度】電圧：±0.1% rdg、電流：±0.2% rdg. ±0.1% f.s. + 電流センサ確度、有効電力：±0.2% rdg. ±0.1% f.s. + 電流センサ確度
セット内容本体(バッテリー内蔵)、ACアダプタセット(ACアダプタ、電源コード、接地アダプタ)、電圧コード×8(赤・黄・青・グレー各1本、黒×4本)、アリゲータークリップ×8(赤・黄・青・グレー各1本、黒×4本)、USBケーブル(A-Bタイプ)、SDメモリーカード(2GB、本体挿入済)、マークバンド(8色)、スパイラルチューブ、PAQ-HiView Pro(CD-R)(本体用)、電源品質アナライザ測定ガイド、PQAハイビュープロインストールガイド、キャリングケース
寸法(mm)300(W)×211(H)×68(D)
質量(kg)2.6(バッテリパック含む)
電源ACアダプタZ1002 (100～240V、 定格1.7 A、 50/60 Hz)、バッテリパックZ1003 (連続使用時間180分、 ACアダプタ接続にて充電、 充電時間：5.5時間)
測定ライン単相2線/単相3線/三相3線/三相4線に加え、別途ch4で電圧/電流測定 (直流または交流)
電圧レンジ(V)ch1～3：電圧測定600.00 Vrms、 トランジェント測定6.0000 kVpeak、ch4: 600.00 VrmsまたはDC、 トランジェント測定6.0000 kVpeak
電力レンジ300.00W～3.0000MW (使用する電圧 電流レンジにより自動的に決定)
電流レンジAC 500.00mA～5.0000kAまで (使用するセンサにより測定範囲が異なる)
電源品質を手軽に総合監視できるトラブル解析装置
工場・ビルの電源品質を監視/記録に使用します。トラブル発生時の原因究明ができる解析装置です。該非判定説明書はメーカーHPよりダウンロード可能です。
詳細はメーカーHPにてご確認お願いいたします。
セット内容本体、ACアダプタセット、電圧コード(赤・黄・青・灰・黒×4)、ストラップ、CFカード、CFカードアダプタ、入力ラベルコード、CD-R(PQA-HiVIEW PRO、ダウンロードアプリソフト)、キャリングケース
寸法(mm)298(W)×215(H)×67(D)
質量(kg)2
電源9458ACアダプタ、またはバッテリパック 9459、40VA max.
測定方式トランジェントオーバ電圧：2MS/s、高調波：2048ポイント(10cycle/50Hz時、12cycle/60Hz時)、その他実効値：256ポイント/cycle
測定ライン単相2線、単相3線、三相3線、三相4線のいずれかと付加入力1ch
内部メモリー13MB
電圧レンジ(V)ch1～ch3:：AC 150/300/600V、ch4：AC 60/150/300/600V、DC±60/600V peak
電流レンジAC 50/500A
電源トラブルの記録と解析 全て同時に1台で!
パワーエレクトロニクス応用機器の普及、大型設備の増加、分散型電源の増加など電力系統の複雑化に伴う電源トラブルが増えています。対策の近道は迅速・正確な状況把握から。PW3198はお客様の電源トラブル解決を強力にサポートします。該非判定説明書はメーカーHPよりダウンロード可能です。
詳細はメーカーHPにてご確認お願いいたします。
仕様【基本確度】電圧：±0.1% rdg、電流：±0.2% rdg. ±0.1% f.s. + 電流センサ確度、有効電力：±0.2% rdg. ±0.1% f.s. + 電流センサ確度
セット内容本体(バッテリー内蔵)、ACアダプタセット(ACアダプタ、電源コード、接地アダプタ)、電圧コード×8(赤・黄・青・グレー各1本、黒×4本)、アリゲータークリップ×8(赤・黄・青・グレー各1本、黒×4本)、USBケーブル(A-Bタイプ)、SDメモリーカード(2GB、本体挿入済)、マークバンド(8色)、スパイラルチューブ、PAQ-HiView Pro(CD-R)(本体用)、電源品質アナライザ測定ガイド、PQAハイビュープロインストールガイド、キャリングケース
寸法(mm)300(W)×211(H)×68(D)
質量(kg)2.6(バッテリパック含む)
電源ACアダプタZ1002 (100～240V、 定格1.7 A、 50/60 Hz)、バッテリパックZ1003 (連続使用時間180分、 ACアダプタ接続にて充電、 充電時間：5.5時間)
測定ライン単相2線/単相3線/三相3線/三相4線に加え、別途ch4で電圧/電流測定 (直流または交流)
電圧レンジ(V)ch1～3：電圧測定600.00 Vrms、 トランジェント測定6.0000 kVpeak、ch4: 600.00 VrmsまたはDC、 トランジェント測定6.0000 kVpeak
電力レンジ300.00W～3.0000MW (使用する電圧 電流レンジにより自動的に決定)
電流レンジAC 500.00mA～5.0000kAまで (使用するセンサにより測定範囲が異なる)
『測定・測量機器レンタルサービス』には他にこんなカテゴリがあります
測定・測量用品 の新着商品
申し訳ありません。通信エラーのため受信申し込みに失敗しました。お得なメールマガジンを受信するにはメールマガジンの登録方法をご覧ください。
