ナットの直締付によるキズの低減し、座面を確保します。
用途フライス盤、マシニングセンター、ラジアルボール盤でのワーク固定に。
材質スチール(S45C)、処理:焼き入れ(30~35HRC)、黒染仕上げ
成型品に、穴やねじ止め用のボスなどの形状をつくる際に必要とされるピンです。
用途プラスチック金型の部品として。
材質ハイス鋼SKH51(硬度59~61HRC)
ツバ厚(mm)4
プラスチック成型品を金型から離形・突き出しするためのピンです。
用途プラスチック金型の部品として。
材質ハイス鋼(SKH51:59~61HRC)
プラスチック成型品を金型から離形・突き出しするためのピンです。
用途プラスチック金型の部品として。
材質ハイス鋼(SKH51:59~61HRC)
製品同士の着脱や固定、位置決めや外れ防止(ロック)にご使用いただけます。
ピンを通した後、先端穴にスナップピンを差込むだけで簡単にロック(固定)できます。
スナップピンでしっかりとロック(固定)されるので抜ける心配がありません。
不使用時はスナップピンをフックに取り付けることで紛失防止になり、持ち運びにも便利です。
材質(ピン)S45C
表面処理(ピン)ニッケルメッキ
材質(持手)SUM23、(スナップピン)ばね鋼、ニッケルメッキ
表面処理(持手/リング)ニッケルメッキ
材質(リング)SWRH62A
材質(フック)SWRM6
表面処理(フック)ニッケルメッキ
耐熱温度(℃)150
ワンタッチでネジ穴にピンを差し込むことが出来るので効率的です。
ボタンを押しながらネジ穴にピンを差込みワンタッチで部品や製品を固定することができます。
用途ワークなどを頻繁に取付け・取外す作業に。
ピンで横方向からの荷重を受ける作業に。
ワーク固定に使用するクランプ、ボルト、ナット、ステップブロック等一式セット品で便利です。
用途ワークのクランプに。
セット内容スタッドボルト:75/100/125/150/175/200mm×各4本、Tスロットナット×6個、カップリングナット×4個、フランジナット×6個
材質スチール(S45C焼入れ)、表面処理:黒染め
押し型:レバーを起こして、横方向にクランプ
フランジ取付けベース
材質【ボルト・ナット】SUM41
材質(本体)SPCC/亜鉛メッキ
質量(g)200
寸法L(mm)104.5
寸法H(mm)72
シリーズST-HTC1825
寸法d(mm)5.5
寸法L1(mm)46
寸法S(mm)25
寸法D(mm)9
材質(グリップ)ポリ塩化ビニル
寸法L2(mm)45
寸法T(mm)5
寸法W(mm)40
寸法P(mm)28
寸法L3(mm)20
寸法L4(mm)40
寸法H1(mm)18
寸法P1(mm)28
寸法W1(mm)6
材質(ベース)SCM440/黒色粉体塗装
寸法L5(mm)6
材質(シャフト)S45C/亜鉛メッキ
材質(パッド)クロロプレンゴム(CR)
ロック機構なし
寸法MM5
締圧力(kN)1
1個
¥1,798
税込¥1,978
3日以内出荷
ON、OFFが明瞭です。別売のカムケースと組み合わせて使用します。
トラスコ品番195-0979
アズワン品番64-8654-52
RoHS指令(10物質対応)対応
1個
¥8,598
税込¥9,458
当日出荷
高さ調整が可能で、各種クランプのサポートに最適です。
用途クランプの高さ調節に。
材質スチール(S45C)
耐荷重(kN)30
プラスチック金型用のロケートリングです。金型と成型機の位置決めの役割をします。標準的なボルトで取り付けるタイプです。
材質炭素鋼(S45C)
2針式のダイアルインジケーターで回転数を正確に読取りできます。
一回転させた時に長針は一回転して短針は1目盛り進みます。(逆回転は目盛りが戻ります。)
簡単な取付けで使用できるように専用のハンドル車、ノブを用意してあります。
色長針:赤色(透明アクリル板に印字)、短針:黒色
材質(本体)スチール、つや消しブラック
質量(g)75
目盛12
許容回転数(min-1[r.p.m])300
回転方向時計回り
材質(窓)アクリル樹脂
材質(文字盤)アルミニウム(A1050P)
1個
¥4,998
税込¥5,498
翌日出荷
小型の下方押え型トグルクランプ。
用途検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
木工やDIYでも活用可能。
手動操作専用です。
ツール取付け部の寸法は、ISOメカニカルインターフェース番号4に対応しています。
独自のクサビ構造により、強い保持力と高精度な位置決めが可能です。
【SMARTSHIFTロボットシステム】
SMARTSHIFTロボットシステムはロボットアームの水平移動だけで高速・高精度・ノンストップなツール交換ができるロボットツールチェンジャーです。
ツール交換に電力やエアは不要で、ロボットアームの直進運動のみで素早く交換ができます。またコンパクトで軽量なため、自動交換だけでなく手動交換もワンタッチで行えます。
電気やエアを使用する様々なエンドエフェクターを取り付けることができるので、多品種少量生産にも柔軟に対応できます。
主に協働ロボットや小型産業用ロボットでご利用いただけます。
ツールチェンジシステム構築の手間とツール交換にかかる段取り時間を削減し、生産性の向上を実現します。
付属品ワッシャー:4個
適合【ロボットマスター】SSR-RML1500
材質(本体)アルミニウム/アルマイト処理
質量(g)120
使用温度範囲(℃)5~40
許容トルク(N・m)80
精度(mm)0.05(位置再現)
材質(ストッパー)ポリアセタール
許容モーメント(N・m)75
可搬質量(kg)50
1個
¥27,980
税込¥30,778
4日以内出荷
手動操作専用です。
ロボットアームへ直接取付けできます(ISOメカニカルインターフェース番号4対応)。
独自のクサビ構造により、強い保持力と高精度な位置決めが可能です。
【SMARTSHIFTロボットシステム】
SMARTSHIFTロボットシステムはロボットアームの水平移動だけで高速・高精度・ノンストップなツール交換ができるロボットツールチェンジャーです。
ツール交換に電力やエアは不要で、ロボットアームの直進運動のみで素早く交換ができます。またコンパクトで軽量なため、自動交換だけでなく手動交換もワンタッチで行えます。
電気やエアを使用する様々なエンドエフェクターを取り付けることができるので、多品種少量生産にも柔軟に対応できます。
主に協働ロボットや小型産業用ロボットでご利用いただけます。
ツールチェンジシステム構築の手間とツール交換にかかる段取り時間を削減し、生産性の向上を実現します。
付属品六角穴付きボルトM6×1-16L:4本・位置決めピンΦ6×15L:1個
適合【ツールホルダー】SSR-THL2500
材質(本体)ポリアセタール
質量(g)180
使用温度範囲(℃)5~40
許容トルク(N・m)80
精度(mm)0.05(位置再現)
材質(リング)アルミニウム/アルマイト処理
許容モーメント(N・m)75
可搬質量(kg)50
1個
¥64,980
税込¥71,478
5日以内出荷
シャフトの動きによってによってボールが押し出されてケース内側のテーパー面にあたり、プレートが引き込まれます。
クサビにより保持されるため、浮き上がりが最小限に抑えられます。
バネクランプタイプは、エアの無い場所でもクランプ状態を維持します。
【エアロック着脱】
エアで簡単締結段取り改善
エアロック着脱はエアにより瞬時に固定できるので、複数個所の締結、頻繁に行う治具交換で作業時間を短縮します。
コンパクトサイズのため、狭い場所や手が届きにくい場所など、取付スペースを選びません。
エアで瞬間締結
装置や自動機は発生するユニット、プレート、アタッチメント、治具などの段取り替え。
多品種少量生産では生産性を向上させるため、ボルトやレバーによる面倒な締結作業が求められます。
エアロック着脱を使用することで大幅な改善が実現できます。
適合【ケース】PBLC-M16SUS
材質【止め輪】SUS304
材質(本体)SUS303
質量(g)71
使用圧力(MPa)0.3~0.7
材質(ボール)SUS440C焼入焼戻
材質(パッキン)ニトリルゴム(NBR)
材質(スプリング)SUS304WPB
材質(シャフト)SUS420J2無電解ニッケルメッキ焼入焼戻
頻繁に繰り返される、加工物とパーツなどの接合をスピーディーにワンタッチ操作で完全固定、分離できます。
ロックナットと調整ナットを使用して、長さの調整が可能です。
材質【シャンク・ハンドル・ナット】SUS303
材質(ボール)SUS440C
部品や加工品をスピーディかつ遊びゼロで結合します。
クランプの長さはナットとカウンター・ナットを手で回すことにより、無段階で調整できます。
耐食性があります。
ステンレス鋼1.4305(SUS303相当)
保持ケーブル(EH22400.別売り)の取付が可能です。
取付穴公差H11
用途調整機構部のロック、脱着部の締結、可動部の固定、ネジや留め金具の代用に。
材質ピン部:ステンレス鋼 1.4305(SUS303相当)、バネ:ステンレス鋼、調整ナット:熱可塑性樹脂、銀色、ロック・ナット:熱可塑性樹脂、黒
部品や加工品をスピーディに固定、ロック、交換、位置決めします。
頻繁に着脱を繰り返す箇所に最適です。
耐食性があります。
扱いやすい形状のグリップです。
保持ケーブル(EH22400.別売り)用の取付穴が付いています。
ボタンを押すことによりボールのロックが解除され、離すとロックします。
用途調整機構部のロック、脱着部の締結、可動部の固定、ネジや留め金具の代用に。
部品や加工品をスピーディに固定、ロック、交換、位置決めし、頻繁に着脱を繰り返す箇所に。
RoHS指令(10物質対応)対応
干渉なしのシャフト収納タイプです。別売のカムケースと組み合わせて使用します。
用途治具プレート交換。
トラスコ品番195-0977
アズワン品番64-8654-50
RoHS指令(10物質対応)対応
1個
¥5,698
税込¥6,268
当日出荷
ON、OFFが明瞭です。別売のカムケースと組み合わせて使用します。
トラスコ品番195-0978
アズワン品番64-8654-51
RoHS指令(10物質対応)対応
1個
¥7,798
税込¥8,578
当日出荷
ワーク材の大きさによる調整が必要なくすばやく簡単に締め付けられます。ストローク調整が簡単に出来ます。人間工学に基づいて製造されたハンドルは手にフィットし、握りやすくできています。
用途溶接作業。木工作業。
仕様押圧力(kN):2.5
トラスコ品番853-4791
材質スチール
ストローク(mm)35
1丁
¥7,898
税込¥8,688
当日出荷
プラスチック金型用のロケートリングです。金型と成型機の位置決めの役割をします。標準的なボルトで取り付けるタイプです。
材質炭素鋼(S45C)
寸法t(mm)14
プラスチック金型用のロケートリングです。金型と成型機の位置決めの役割をします。標準的なボルトで取り付けるタイプです。
トラスコ品番249-9699
材質炭素鋼(S45C)
寸法d(mm)70
寸法A(mm)85
寸法t(mm)8
寸法D(mm)100
寸法T(mm)15
寸法d1(mm)ボルト穴:11
寸法d2(mm)ボルト穴:6.5
適合ボルトM6
1個
¥999
税込¥1,099
翌々日出荷
機器・装置などのテーブルを水平調整するためのユニット部品。
ステンレス製。耐蝕性にすぐれています。
テーブルの水平調整と固定を一部品で行うことができます。
球面座金により、テーブルの傾きを±1°まで許容できます。
本体と球面座金が一体になっているため、球面座金の脱落・紛失を防止します。
球面座金の外径が本体ねじの谷径よりも小さいため、テーブルの下面からだけでなく上面からも取りつけることができます。
水平調整には専用レンチFLEM-Wをご使用ください。
材質【球面座金】SUS303
材質(本体)SUS303
強度区分【六角穴付ボルト】SUS304相当A2-70
材質(ワッシャー)SUS304
RoHS指令(10物質対応)対応
用途M 六角穴付きボルト用
材質(本体)SKH51、焼入焼戻、四三酸化鉄皮膜、HRC62
立型:レバーを立てて、下方にクランプ
フランジ取付けベース
ST-VTC207Sはご希望の位置になるように、アームを切断し溶接してお使いください。
材質(本体)SUS304L/電解研磨
質量(g)300
寸法L(mm)100
シリーズST-VTC207
寸法L1(mm)57.5
材質(グリップ)ポリ塩化ビニル
材質(アーム)SUS304L/電解研磨
材質(パッド)クロロプレンゴム(CR)
ロック機構なし
締圧力(kN)F1:1、F2:1.7
材質(ボルト・ナット)SUS304
1個
¥4,898
税込¥5,388
欠品中
引き型:レバーを倒して、引っかけてクランプ
フランジ取付けベース
質量(g)560
材質(グリップ)ポリ塩化ビニル
締圧力(kN)19.6
材質(Uボルト)ST-PAH:SUM41/亜鉛メッキ・ST-PAH-S:SUS304L/電解研磨
引き型:レバーを倒して、引っかけてクランプ
フランジ取付けベース
材質(グリップ)ポリ塩化ビニル
ロック機構ロック機構付
材質(Uボルト)ST-PAH331-L:SUM41/亜鉛メッキ・ST-PAH341-L:SUM41/亜鉛メッキ・ST-PAH331-L-S:SUS304/電解研磨・ST-PAH341-L-S:SUS304/電解研磨
引き型:レバーを倒して、引っかけてクランプ
フランジ取付けベース
材質(本体)SUS304L/電解研磨
材質(グリップ)ポリ塩化ビニル
材質(Uボルト)ST-PAH:SUM41/亜鉛メッキ・ST-PAH-S:SUS304/電解研磨
押し型:レバーを起こして、横方向にクランプ
フランジ取付けベース
質量(g)40
シリーズST-HTC601
材質(グリップ)ポリ塩化ビニル
材質(パッド)クロロプレンゴム(CR)
ロック機構なし
締圧力(kN)0.5
ワークを内側からクランプできます。
クランプ部はセルフカットできますので、クランプ径に合わせた寸法に 加工することで確実な締付けができます。
プレーンタイプのベースプレートへの取付けに適しております。
【内径クランプ】
ワークを内側からクランプ。
鋳抜き穴ラフ穴精度穴を利用して、ワークを内部からクランプできます。
材質【テーパーボルト】スチール(強度区分12.9)/フッ素樹脂コーティング/HRC37
材質(本体)SUM24L/四三酸化鉄皮膜
あらゆる形状のワークをクランプ
・コレット式の口金をワーク形状に合わせてセルフカットして使用します。
・ワークサイズはΦ2.5mmから対応でき、また長尺ワークには口金を貫通加工して対応することで、安定かつ強固にクランプします。
コンパクトで最大約17kNの強力クランプ
・コレット式の口金でワーク外周を強固にクランプするため、5軸加工機やCNC円テーブルによる多面加工にも対応できます。
・工程集約に役立ちます。
キャップ上面のマーキングでトルク管理が可能
・フックレンチなど工具で締付ける際、回転させた角度からおおよそのクランプ力が分かりトルク管理が可能です。
・薄肉・中空ワークも歪まずクランプできます。
口金S17Cフッ素樹脂コーティング
材質(キャップ)A6061/硬質アルマイト処理

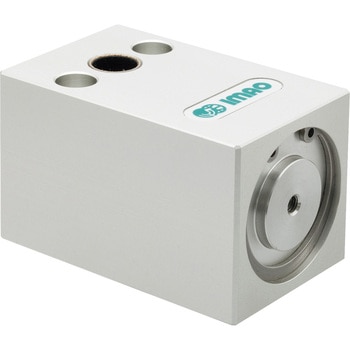

バネ圧によるクランプ、そしてエア圧によるアンクランプのため、エア漏れ等によるクランプ力の低下の心配がありません。
エアによる遠隔操作、複数同時操作が可能です。
コンパクト設計で、狭いスペースにも取り付けることができます。
ボルトで簡単に取り付けできます。
材質(本体)アルミ合金(A5052)/アルマイト表面処理(ナチュラル)
使用圧力(MPa)0.5~0.7
材質(カバー)SUS304
材質(クランプシャフト)アルミ合金(A5052)/アルマイト処理
