オーツカ光学のルーペ/拡大鏡

LEDは、20W型蛍光管と同じ形状に成型をした樹脂製保護カバー付。 配光特性も蛍光管と同等レベルにし、蛍光管式照明拡大鏡からの置換もスムーズです。

SKK(L)用、ENV(L)用、共通レンズです。 ワンタッチ着脱可能。

バーライトⅡ/Ⅲ型は、チルトスタンドに装着する事により、仰俯角、水平回転、高さを調節する事が出来、対象物に対して最も凹凸が強調される角度に本体1台をセッティングする事が可能になります。

F型は机にクランプを挟み込んで固定、使用する製品です。 アームは、ヘッド部分を自在な位置へ可動、固定する事が可能です。 基板型LEDを笠内に配し、フラットな拡散保護カバーを装着しています。 配光特性も蛍光管と同等レベルにし、蛍光管式照明拡大鏡からの置換もスムーズです。

モデライトシリーズは、外観検査用照明として、作業者の負担となる様な目の疲労や負担の軽減を目的として開発されました。 検査の現場では、室内照明や作業照明の蛍光灯の光で検査を行う事例が多く見られますが、適切な照度を確保する事が出来ないケースや、照度過多となるケースが散見され、作業者にとって負担で有る場合が有ります。 これを改善し適切な照度で検査を行うのに最適な製品です。 堅牢なステンレス製フリーアームを採用し、製造現場におけるハードユースにも充分耐えうる製品となっております。

机の上に置いて使用するのに最適な形状のB型です。 基板型LEDを笠内に配し、フラットな拡散保護カバーを装着しています。 配光特性も蛍光管と同等レベルにし、蛍光管式照明拡大鏡からの置換もスムーズです。

従来の照明拡大鏡用レンズに発生するレンズ表面への外光(太陽光や室内の照明光)の「映り込み」を大幅に抑制し、検査や作業に集中する事が可能になります。 通常のレンズと比較して約10%の光線透過率の向上を実現し、対象物から得られる情報量を増大させる事で、精度の高い検査作業をサポート致します。 ARコートレンズは交換レンズ方式を採用しており、現在使用中の照明拡大鏡のレンズを交換する事で、本体は継続して使用する事が可能です。少ないイニシャルコストで最大の効果を発揮致します。

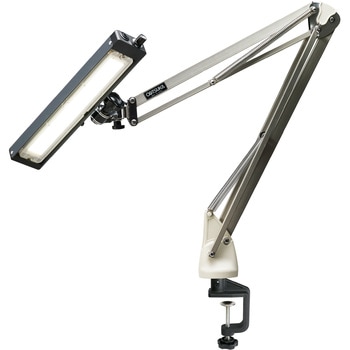

バーライトは並列に配置された高輝度LEDとレンズの組合せにより、平面状の光線を対象物に照射し、面上の微細な「キズ」や「ホコリ」「ヒケ」の様な凹凸状の欠陥をより容易に検出する為の検査用照明です。 単体での使用は勿論の事、照明拡大鏡等の光学機器の補助照明として組み合わせて使用をする事で、欠陥の検出力を向上させる事が可能になります。 バーライトⅡ型では、光量、及び光線の照射広がり角の調整機能は無く、全て固定式です。 オプションとして、本体1台を固定する事が可能な「チルトスタンド」、本体2台を使用可能な「ダブルチルトスタンド」、自由度が必要な環境向きの「バーライトフリーアーム」、片手で保持が出来る「バーライトグリップ」をご用意しています。

外観検査から拡大観察や精密作業まで対応できます。倍率約2倍、透過率の高い超大型ワイドレンズに4倍と7倍のレンズを組み合わせました。 ワイドレンズは145mm×110mm、高倍率レンズは直径30mmと25mm。硬質高級のプラスチックレンズにハードコート理してすり傷がつきにくい。 使用しない時は折りたためばA5サイズになりますので収納や持ち運びに便利です。

色温度 6000K 相当の新採用 LED によるくっきりとした照明フルスペクトル LED の採用による太陽光に近い照明の提供主力機種の ENVL シリーズに準じた豊富なラインナップと高い基本性能

最初から(従来のレンズを外して)ARコート付のレンズを搭載したタイプです。 AR(反射防止)コートレンズは、従来の照明拡大鏡用レンズに発生するレンズ表面への外光(太陽光や室内の照明光)の「映り込み」を大幅に抑制し、検査や作業に集中する事が可能になります。 通常のレンズと比較して約10%の光線透過率の向上を実現し(メーカー従来比)、対象物から得られる情報量を増大させる事で、精度の高い検査作業をサポート致します。 SKKL-B型はデスクに置いた状態で自立するテーブルスタンド式の製品です。 LED専用として新規設計したスリムなヘッドに、高演色(Ra≧90)で放熱性能の高い基板実装型LEDを採用しました。 フラットな拡散・保護カバーによりワークと光源を保護しながら、LED特有のギラツキ感を低減しています。 ON/OFFスイッチはヘッド部に配置し、操作性を向上しました。 作業性を考慮して新規設計したテーブルスタンドは作業スペースが広く、作業の邪魔をしません。 別売りオプションでテーブルスタンド形の導電性マットをご用意致しました。 テーブルスタンドの上に設置することで、テーブルスタンドの汚れ防止やワークの保護が出来ます。 さらに、グラウンドと適切に接続することで、テーブルスタンドを簡易静電気対策スペースにすることが出来ます。(マットの接地抵抗R≦10 8 )

角型ワイドレンズ 角型レンズは、外周部に発生する歪む部分をカットしているため、見やすくなっております。 レンズは光学ガラスレンズを使用。 オーライトⅢ専用交換レンズ”RECTA-SYSTEMレンズ" は、2X， 2XAR， 3.5X， 3.5XARの4種類をご用意しております。

色温度 6000K 相当の新採用 LED によるくっきりとした照明フルスペクトル LED の採用による太陽光に近い照明の提供主力機種の ENVL シリーズに準じた豊富なラインナップと高い基本性能

最初から(従来のレンズを外して)ARコート付のレンズを搭載したタイプです。 AR(反射防止)コートレンズは、従来の照明拡大鏡用レンズに発生するレンズ表面への外光(太陽光や室内の照明光)の「映り込み」を大幅に抑制し、検査や作業に集中する事が可能になります。 通常のレンズと比較して約10%の光線透過率の向上を実現し(メーカー従来比)、対象物から得られる情報量を増大させる事で、精度の高い検査作業をサポート致します。 ENVL-B型はデスクに置いた状態で自立するテーブルスタンド式の製品です。 LED専用として新規設計したスリムなヘッドに、高演色(Ra≧90)で放熱性能の高い基板実装型LEDを採用しました。 フラットな拡散・保護カバーによりワークと光源を保護しながら、LED特有のギラツキ感を低減しています。 調光は、調節度が一目でわかるボリューム式にこだわりました。100%～約10%の間で光量を調節できます。 ON/OFFスイッチ及び調光用のボリュームはヘッド部に配置し、操作性を向上しました。 作業性を考慮して新規設計したテーブルスタンドは作業スペースが広く、作業の邪魔をしません。 別売りオプションでテーブルスタンド形の導電性マットをご用意致しました。テーブルスタンドの上に設置することで、テーブルスタンドの汚れ防止やワークの保護が出来ます。さらに、グラウンドと適切に接続することで、テーブルスタンドを簡易静電気対策スペースにすることが出来ます。(マットの接地抵抗R≦10 8)

LEDは、20W型蛍光管と同じ形状に成型をした樹脂製保護カバー付。 配光特性も蛍光管と同等レベルにし、蛍光管式照明拡大鏡からの置換もスムーズです。

OLIGHT5-Fは、デスクにクランプして使う、フリーアーム式の製品です。 従来の角形レンズを大型化しレンズ面積をおよそ150%拡大しました。 光量調整範囲は従来の100%～50%から100%～10%と大幅に広がりました。 ARコートを標準化し長時間の使用でも目の疲労を軽減させることが出来ます。 角形のレンズは、丸型のレンズで発生するレンズ外周部の歪みをカットしており、長時間の作業にも対応が可能です。 ON/OFFスイッチはヘッド部に配置し、操作性を向上しました。 強度と作業性を考慮して新規設計したクランプ取付部は、小型化により作業スペースの邪魔をしません。 電源にはACアダプターを採用しています。

バーライトは並列に配置された高輝度LEDとレンズの組合せにより、平面状の光線を対象物に照射し、面上の微細な「キズ」や「ホコリ」「ヒケ」の様な凹凸状の欠陥をより容易に検出する為の照明装置です。 単体での使用は勿論の事、照明拡大鏡等の光学機器の補助照明として組み合わせて使用をする事で、欠陥の検出力を向上させる事が可能になります。 バーライトⅢ型では、光量の調節機能が装備されており、対象物の反射を抑制して検査を行う事が可能な他、照射広がり角の調整機能も装備されており、平面状の対象物からある程度の立体感を持つ対象物まで、幅広くご使用が可能です。 オプションとして、本体1台を固定する事が可能な「チルトスタンド」、本体2台を使用可能な「ダブルチルトスタンド」、自由度が必要な環境向きの「バーライトフリーアーム」、片手で保持が出来る「バーライトグリップ」をご用意しています。

CF型は机にクランプを挟み込んで固定、使用する製品です。 アームは、ヘッド部分を自在な位置へ可動、固定する事が可能です。 CF型はフリ-ア-ムの自由度を少ない設置環境でお使い頂く事が可能です。 基板型LEDを笠内に配し、フラットな拡散保護カバーを装着しています。 配光特性も蛍光管と同等レベルにし、蛍光管式照明拡大鏡からの置換もスムーズです。

照明拡大鏡にAR(反射防止)コートレンズとレンズクリーナー、ワイピングクロスをセットにしたお得な商品です。オーツカ光学で定番商品となっているLED照明拡大鏡ENVLシリーズにAR(反射防止)コートレンズを組み合わせて頂くと、より快適に作業が出来るようになります。ARコートはレンズへの煩わしい映り込みを抑える効果があると共に透過率はノンコートレンズと比較し10%ほど向上し、明るくクリアな視界を確保できます。これにより作業者の目の負担を軽減させる効果が期待できます。レンズは使用していると汚れてきます。折角のARコートレンズでも汚れたまま使用していますとその効果を発揮しきれません。本製品は照明拡大鏡にレンズクリーナーとワイピングクロスをセットにしております。是非、レンズを綺麗にして照明拡大鏡をご使用ください。

LED光源を使用した照明付拡大鏡です。大型光学レンズを使用し、見やすい設計になっています。光学レンズは脱着式で、簡単に交換レンズを取付けられます。

従来のクランプ金具と比較して製品をデスクに取り付けた際の固定位置を前進させ、剛性を高める事で使用時の安定性向上を図る事が可能です。

SA型はデスクに固定して使用する製品です。振動に強く安定した設置が可能です。簡便なフリーアームとしてご使用できます。LED専用として新規設計したスリムなヘッドに、高演色(Ra≧90)で放熱性能の高い基板実装型LEDを採用しました。フラットな拡散・保護カバーによりワークと光源を保護しながら、LED特有のギラツキ感を低減しています。ON/OFFスイッチはヘッド部に配置し、操作性を向上しました。※ACプラグ付コードを変更する事により、125～240Vまで使用可能です。

有機ELを採用した検査専用照明のモデライトシリーズ。テーブルスタンド式のB型です。 有機ELパネルを2枚採用し、目視検査時の疲労低減効果を期待できる検査照明で、光沢や反射性のあるワークの検査に効果を発揮します。 支柱は600mmと長い設定となっており目視検査ブースとのセットアップの際に、スペースを最大限有効活用する事が出来るよう設計されています。別売りの作業補助レンズ ML-WALを装着する事でEL270Fを照明拡大鏡として使用することができます。裸眼では見づらい細かな作業・検査に最適です。観察物と照明の角度を自由に変えることができます。倍率1.8倍の透明性の高い超大型ワイドレンズと4倍と7倍の高倍率レンズの組み合わせです。※ACプラグ付コードを変更する事により、125～240Vまで使用可能です。

LEDには拡散カバーを搭載し、均一な面照度を実現しました。交換レンズ(別売)は8種類(2倍・3倍・4倍・6倍・8倍・10倍・12倍・15倍)あります。従来機と比較して消費電力が55%減りました。光量調節機能(100～約10%)付です。

同軸系の照明を採用する事で、従来の落射照明では得られな かったワークの狭小(止まり穴や交差穴)部分の明瞭な可視 化像を得る事が出来る。 ・リング照明や一方向からの偏向照明と違い、同軸落射照明は凹凸面にあたった光が光源とは違う方向に反射する為、凹凸の輪郭が均一になる事で、ワーク上のコントラストが向上し表面の微細な形状を目視する事が出来る。

光源のLED素子を拡散しワーク表面を優しく照射します。金属や、光沢のある塗装面など眩しさを感じるワークに最適です。

拡大鏡の専門メーカーとして定評のあるオーツカ光学が長年培ったノウハウをふんだんに盛り込み設計、開発を行った製品です。レンズは、ガラス製で AR( 反射防止 ) コートが施され明るく視野の広いΦ100mm。倍率は 1.8 倍でレンズ特有のズレや歪みを最小限に抑え、とても見やすくなっています。また、バッテリー式ですので AC コードによる煩わしい制限もなくあらゆる場所でご使用いただけます。

色温度 6000K 相当の新採用 LED によるくっきりとした照明フルスペクトル LED の採用による太陽光に近い照明の提供主力機種の ENVL シリーズに準じた豊富なラインナップと高い基本性能

最初から(従来のレンズを外して)ARコート付のレンズを搭載したタイプです。 AR(反射防止)コートレンズは、従来の照明拡大鏡用レンズに発生するレンズ表面への外光(太陽光や室内の照明光)の「映り込み」を大幅に抑制し、検査や作業に集中する事が可能になります。 通常のレンズと比較して約10%の光線透過率の向上を実現し(メーカー従来比)、対象物から得られる情報量を増大させる事で、精度の高い検査作業をサポート致します。 ENVL-B型はデスクに置いた状態で自立するテーブルスタンド式の製品です。 LED専用として新規設計したスリムなヘッドに、高演色(Ra≧90)で放熱性能の高い基板実装型LEDを採用しました。 フラットな拡散・保護カバーによりワークと光源を保護しながら、LED特有のギラツキ感を低減しています。 調光は、調節度が一目でわかるボリューム式にこだわりました。100%～約10%の間で光量を調節できます。 ON/OFFスイッチ及び調光用のボリュームはヘッド部に配置し、操作性を向上しました。 作業性を考慮して新規設計したテーブルスタンドは作業スペースが広く、作業の邪魔をしません。 別売りオプションでテーブルスタンド形の導電性マットをご用意致しました。テーブルスタンドの上に設置することで、テーブルスタンドの汚れ防止やワークの保護が出来ます。さらに、グラウンドと適切に接続することで、テーブルスタンドを簡易静電気対策スペースにすることが出来ます。(マットの接地抵抗R≦10 8)

MAGNALIGHTシリーズは、好評のうちに販売を終了した「LSKワイド」シリーズの後継機種ながら、新設計の照明ヘッド部や部品の共用化により価格低減に成功しました。 新設計の「マグナワイドレンズシステム」は、Φ150mmの大口径レンズにより、標準型レンズ(Φ130mm)と比較して25%大きい視野を確保。※旧モデルのLSKシリーズ用レンズ「ワイドレンズ」との互換性はございません。 更にAR(反射防止)コートをレンズに施すことで、レンズ表面で起こる煩わしい外光の映り込みチラつきを抑制し、使用時の目の疲労負担の軽減、検査精度の向上が可能です。 照明には演色性の高い高性能LEDを搭載しており、目視作業時の違和感を軽減します。 また、オーツカ光学製照明拡大鏡の中で1番照度が高く(レンズ中心直下150mmで10500Lx)、かつ無段階で0%まで調光が可能なので、様々な対象物に合わせて最も適した照度を設定する事が可能です。 抜き取り値の為、保証値では御座いません。

有機EL照明とARコートレンズの組み合わせで疲労低減効果を発揮 有機ELパネルには角度調整が可能な可変フラップ機構を採用 BIG RECTA交換レンズシステムにより倍率変更が可能

有機EL照明とARコートレンズの組み合わせで疲労低減効果を発揮 有機ELパネルには角度調整が可能な可変フラップ機構を採用 BIG RECTA交換レンズシステムにより倍率変更が可能

LZ-1は調光(照明の明るさの調整機能)と調色(暖色光と寒色光の調合)の機能を持った目視検査用補助光源装置です。 厚みのあるワークの貫通穴内部の表面検査からフィルム状ワークのピンホール検査まで、透過照明を利用した検査には様々な照度が必要ですが、光源からの直接光を使用する透過照明の検査では、光の質(照度や色温度)が目の疲労に大きく関与します。 調光調色LEDライトボックスLZ-1では、周囲の明るさと検査照明の照度の調和をさせる為に光量の調節機能を標準装備したほか、光線に含まれるブルーライト領域(380-500nm)を約25%低減したWarmWhite色のLEDと、CoolWhite色のLEDの二つを装備しており、独立したスイッチによる制御で、照明の明るさや色調を調整する事が可能です。 観察対象物の表面の光沢や形状などの様々な検査条件に合わせて照明の明るさや色が変えられる、ユニークな目視検査の補助光源としてお使いください。

ENVL-FLはフリーアーム式照明拡大鏡を、キャスタースタンドに取り付けた製品です。 電源コードが届く範囲で、設置場所を簡単に変えることが出来ます。 LED専用として新規設計したスリムなヘッドに、高演色(Ra≧90)で放熱性能の高い基板実装型LEDを採用しました。 フラットな拡散保護カバーによりワークと光源を保護しながら、LED特有のギラツキ感を低減しています。 調光は、調節度が一目でわかるボリューム式にこだわりました。100%～約10%の間で光量を調節できます。 ON/OFFスイッチ及び調光用のボリュームはヘッド部に配置し、操作性を向上しました。 強度と作業性を考慮して新規設計したクランプ取付部は、小型化により作業スペースの邪魔をしません。 ヘッド横振り機能を採用し、アームと設置位置の自由度の大幅な向上を実現しました。

最初から(従来のレンズを外して)ARコート付のレンズを搭載したタイプです。 AR(反射防止)コートレンズは、従来の照明拡大鏡用レンズに発生するレンズ表面への外光(太陽光や室内の照明光)の「映り込み」を大幅に抑制し、検査や作業に集中する事が可能になります。 通常のレンズと比較して約10%の光線透過率の向上を実現し(メーカー従来比)、対象物から得られる情報量を増大させる事で、精度の高い検査作業をサポート致します。 ENVL-B型はデスクに置いた状態で自立するテーブルスタンド式の製品です。 LED専用として新規設計したスリムなヘッドに、高演色(Ra≧90)で放熱性能の高い基板実装型LEDを採用しました。 フラットな拡散・保護カバーによりワークと光源を保護しながら、LED特有のギラツキ感を低減しています。 調光は、調節度が一目でわかるボリューム式にこだわりました。100%～約10%の間で光量を調節できます。 ON/OFFスイッチ及び調光用のボリュームはヘッド部に配置し、操作性を向上しました。 作業性を考慮して新規設計したテーブルスタンドは作業スペースが広く、作業の邪魔をしません。 別売りオプションでテーブルスタンド形の導電性マットをご用意致しました。テーブルスタンドの上に設置することで、テーブルスタンドの汚れ防止やワークの保護が出来ます。さらに、グラウンドと適切に接続することで、テーブルスタンドを簡易静電気対策スペースにすることが出来ます。(マットの接地抵抗R≦10 8)

専用のレンズクリーナーとワイピングクロスのセットです。

角形レンズの採用により、レンズ周囲の歪みを抑制し見やすくなっています。 レンズは固定式のため、交換できません。 「オーライトⅢ L-B型」は、レンズや照明の基本構造はそのままに、本体を従来のフリーアーム式から、デスク上での使用が容易なデスクスタンド式へ変更しました。
