10ページ目: ゆるみ止めナット

形状 ナットにバネ効果のあるリング(フリクションリングと言い材質はSUS301)をカシめ、一体化した物です。 特徴 フリクションリングのバネ作用により雄ねじ部に摩擦が生じ、ゆるみ止め効果が発生します。 中間位置で定着する事が出来ます。 オールメタルなので耐熱性に優れています。 ウェルド、フランジ付、CAP付、細目など用途に応じた様々な形状があります。

形状 ナットにバネ効果のあるリング(フリクションリングと言い材質はSUS301)をカシめ、一体化した物です。 特徴 フリクションリングのバネ作用により雄ねじ部に摩擦が生じ、ゆるみ止め効果が発生します。 中間位置で定着する事が出来ます。 オールメタルなので耐熱性に優れています。 ウェルド、フランジ付、CAP付、細目など用途に応じた様々な形状があります。

形状 ナットにバネ効果のあるリング(フリクションリングと言い材質はSUS301)をカシめ、一体化した物です。 特徴 フリクションリングのバネ作用により雄ねじ部に摩擦が生じ、ゆるみ止め効果が発生します。 中間位置で定着する事が出来ます。 オールメタルなので耐熱性に優れています。 ウェルド、フランジ付、CAP付、細目など用途に応じた様々な形状があります。

形状 ナットにバネ効果のあるリング(フリクションリングと言い材質はSUS301)をカシめ、一体化した物です。 特徴 フリクションリングのバネ作用により雄ねじ部に摩擦が生じ、ゆるみ止め効果が発生します。 中間位置で定着する事が出来ます。 オールメタルなので耐熱性に優れています。 ウェルド、フランジ付、CAP付、細目など用途に応じた様々な形状があります。 フリクションリングの材質は本体の材質に関わらずSUS301です (他の材質も試したことがありますが、SUS301がバネ効果の安定性が一番良いため、採用されています) 寸法によって1種・2種に形状が変わるのは、昔にJISで制定されていた「プリベリングトルク形戻り止め鋼製ナット」の規格に準じている名残です。 Uナットはメーカー独自のキャラクター「ググ」の刻印がされていたり、独自の刻印を入れております。 フリクションリングの弾性による力などでの戻り止めナットです。 軸力が低下しても早期の脱落を防止します 専用工具は必要ないです また、Uナット単体で戻り止め効果を発揮致しますので、今の締結内容からの変更点を少なくできます。(例：六角ナットから変更するだけの1点のみ) 材質・寸法(ピッチ・小型など)の種類が豊富で使用状況にあった戻り止めの提案が可能です

ナット一体型のゆるみ止め防止金具 SUS304製ばね金具が、ナットを抱き込む形で装着されており、ゆるみトルクを緊縛力へ置換するのが特長 ナット：三価クロメート1種、ドブ付1種、SUS3041種の3種類 12角ソケットで施工可能 ナット・金具一体型により、現場での作業性向上や部品落下による危険性を軽減

形状 上ナット(凸型)と下ナット(凹型)の2個使いとなります。 上ナットはボルトに対して真円ですが、下ナットはボルトの中心に対してズレをもたせて偏芯加工しています。 特徴 下ナットが偏芯しているため、上ナットを締付ける際にくさび作用により横方向の力がかかります。 この雄ねじへの摩擦により、ゆるみ止め効果が発生します。 締付けたい位置まで手締めが可能です。 繰り返し使用が可能です。 HLBはベアリング用となります。

形状 上ナット(凸型)と下ナット(凹型)の2個使いとなります。 上ナットはボルトに対して真円ですが、下ナットはボルトの中心に対してズレをもたせて偏芯加工しています。 特徴 下ナットが偏芯しているため、上ナットを締付ける際にくさび作用により横方向の力がかかります。 この雄ねじへの摩擦により、ゆるみ止め効果が発生します。 締付けたい位置まで手締めが可能です。 繰り返し使用が可能です。 HLBはベアリング用となります。

形状 上ナット(凸型)と下ナット(凹型)の2個使いとなります。 上ナットはボルトに対して真円ですが、下ナットはボルトの中心に対してズレをもたせて偏芯加工しています。 特徴 下ナットが偏芯しているため、上ナットを締付ける際にくさび作用により横方向の力がかかります。 この雄ねじへの摩擦により、ゆるみ止め効果が発生します。 締付けたい位置まで手締めが可能です。 繰り返し使用が可能です。 HLBはベアリング用となります。

形状 ワンピース・オールメタルのトルク増大型ロックナットです。 特徴 ナットの6面の内3面を錐状に傾斜させる事により、締付けトルクが増大、ゆるみ止め効果が発生します。 ワックス処理を施していますので、滑らかなトルクで締付けが可能です。 一体物なので、脱落の危険性が有りません。 フランジ付き、細目など用途に応じた様々な形状があります。

形状 割りピンなどのピン類との2個使いとなります。 特徴 相手材のボルトのピン穴とナットの溝部が合うようにピンを挿入する事で、ナットの回りを防ぎます。 既製品では1種、2種とあり(規格は1種～4種)、更に低型、高型に分かれます。 俗称で1種をキクナット、2種をキャッスルナットとも言います。

形状 割りピンなどのピン類との2個使いとなります。 特徴 相手材のボルトのピン穴とナットの溝部が合うようにピンを挿入する事で、ナットの回りを防ぎます。 既製品では1種、2種とあり(規格は1種～4種)、更に低型、高型に分かれます。 俗称で1種をキクナット、2種をキャッスルナットとも言います。

座面の付いた単体構造のナット。 座面側ネジの一部をカットしてスカート加工を施している。 軸に対し直角にかかる外力から発生する「ゆるみ」防止。 軸方向にかかる振動外力や急速繰り返し停止から発生する「ゆるみ」防止。 軸に対し、横にかかる外力でボルトが傾くことにより発生する「ゆるみ」防止。 非回転による「ゆるみ」防止。 何回、着脱使用しても、持続する「ゆるみ」防止。

形状 ナットにスプリングワッシャーをカシめて、一体化した物です。 特徴 スプリングワッシャーの弾性によって、ゆるみ止め効果が発生します。 スプリングワッシャーの組み忘れ、落とし込みがありません。 オールメタルなので耐熱性に優れています。

形状 ナットにバネ効果のあるリング(フリクションリングと言い材質はSUS301)をカシめ、一体化した物です。 特徴 フリクションリングのバネ作用により雄ねじ部に摩擦が生じ、ゆるみ止め効果が発生します。 中間位置で定着する事が出来ます。 オールメタルなので耐熱性に優れています。 ウェルド、フランジ付、CAP付、細目など用途に応じた様々な形状があります。

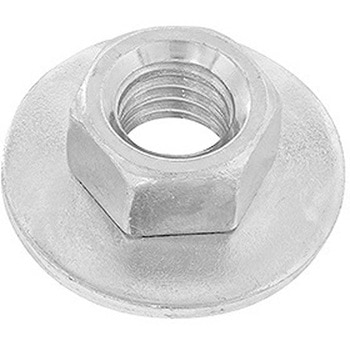

形状 ナットに皿バネ座金をカシめて一体化した物です。 特徴 皿バネ座金の弾性によって、ゆるみ止め効果が発生します。 皿バネ座金は締付け面積が大きいため、締付け荷重が大きくなります。 オールメタルなので耐熱性に優れています。

形状 ナットに皿バネ座金をカシめて一体化した物です。 特徴 皿バネ座金の弾性によって、ゆるみ止め効果が発生します。 皿バネ座金は締付け面積が大きいため、締付け荷重が大きくなります。 オールメタルなので耐熱性に優れています。

形状 ナットに皿バネ座金をカシめて一体化した物です。 特徴 皿バネ座金の弾性によって、ゆるみ止め効果が発生します。 皿バネ座金は締付け面積が大きいため、締付け荷重が大きくなります。 オールメタルなので耐熱性に優れています。

形状 ナットの出口側にナイロン材のリングをカシめた物です。 ナイロンの材質は66ナイロン。 特徴 ナットを締付ける際、ナイロンリングに雄ねじが作られ、その部分の摩擦によりゆるみ止め効果が発生します。 繰り返し使用してもトルク低下が少ないです。 ナイロンのため、ボルトを傷つけません。 ー40℃～120℃までで使用出来ます。

形状 ナットの出口側にナイロン材のリングをカシめた物です。 ナイロンの材質は66ナイロン。 特徴 ナットを締付ける際、ナイロンリングに雄ねじが作られ、その部分の摩擦によりゆるみ止め効果が発生します。 繰り返し使用してもトルク低下が少ないです。 ナイロンのため、ボルトを傷つけません。 ー40℃～120℃までで使用出来ます。

スパナサイズは六角ナット(附属書規格)の平径と同じです(公差は異なります) JIS規格はございませんので、各寸法管理等はメーカー規格になります サンコー社員の独り言・・・ ナイロンリングの色ですが、各メーカーでの管理になるので、色の指定・ナイロンの量の指定などは難しいです。(材質・類似サイズの見分けのためなどその理由は様々にあるようです) サンコー社員の独り言・・・ 普段、お問合せの商品が無いときに、鍍金付け替え提案をさせて頂くことがよくあるのですが、この「ナイロンナット」はその提案を控えております。 理由は、鍍金剥がしの工程で、使用する酸がナイロンを傷めてしまい、戻り止め効果を低下させる恐れがあるからです。 ただ、鍍金剥がし工程の無い「生地」の商品がある場合は、鍍金対応可能ですので、まさかの時には生地も一緒に問合せされてはいかがでしょうか? ステンレス製品には焼き付き防止コートが処理されております。

スパナサイズは六角ナット(附属書規格)の平径と同じです(公差は異なります) JIS規格はございませんので、各寸法管理等はメーカー規格になります サンコー社員の独り言・・・ ナイロンリングの色ですが、各メーカーでの管理になるので、色の指定・ナイロンの量の指定などは難しいです。(材質・類似サイズの見分けのためなどその理由は様々にあるようです) サンコー社員の独り言・・・ 普段、お問合せの商品が無いときに、鍍金付け替え提案をさせて頂くことがよくあるのですが、この「ナイロンナット」はその提案を控えております。 理由は、鍍金剥がしの工程で、使用する酸がナイロンを傷めてしまい、戻り止め効果を低下させる恐れがあるからです。 ただ、鍍金剥がし工程の無い「生地」の商品がある場合は、鍍金対応可能ですので、まさかの時には生地も一緒に問合せされてはいかがでしょうか? ステンレス製品には焼き付き防止コートが処理されております。

形状 ナットにバネ効果のあるリング(フリクションリングと言い材質はSUS301)をカシめ、一体化した物です。 特徴 フリクションリングのバネ作用により雄ねじ部に摩擦が生じ、ゆるみ止め効果が発生します。 中間位置で定着する事が出来ます。 オールメタルなので耐熱性に優れています。 ウェルド、フランジ付、CAP付、細目など用途に応じた様々な形状があります。

形状 ナットにバネ効果のあるリング(フリクションリングと言い材質はSUS301)をカシめ、一体化した物です。 特徴 フリクションリングのバネ作用により雄ねじ部に摩擦が生じ、ゆるみ止め効果が発生します。 中間位置で定着する事が出来ます。 オールメタルなので耐熱性に優れています。 ウェルド、フランジ付、CAP付、細目など用途に応じた様々な形状があります。

形状 ナットにバネ効果のあるリング(フリクションリングと言い材質はSUS301)をカシめ、一体化した物です。 特徴 フリクションリングのバネ作用により雄ねじ部に摩擦が生じ、ゆるみ止め効果が発生します。 中間位置で定着する事が出来ます。 オールメタルなので耐熱性に優れています。 ウェルド、フランジ付、CAP付、細目など用途に応じた様々な形状があります。

形状 ナットにバネ効果のあるリング(フリクションリングと言い材質はSUS301)をカシめ、一体化した物です。 特徴 フリクションリングのバネ作用により雄ねじ部に摩擦が生じ、ゆるみ止め効果が発生します。 中間位置で定着する事が出来ます。 オールメタルなので耐熱性に優れています。 ウェルド、フランジ付、CAP付、細目など用途に応じた様々な形状があります。
