RS Pro 3 相障害シーケンス及び低電圧リレー RS Pro 3 相電圧監視リレーは、 3 線又は 4 線電源に接続するのに使用します。このリレーは、自己電源を監視し、外部コンタクタと組み合わせて、障害が発生した場合に負荷 / 機器への供給を遮断するように設計されています。機能出力リレーに通電するには、すべての相(及びニュートラル(該当する場合))が存在し、設定されたトリップレベル内で測定された位相電圧を備えている必要があります。本製品は、相回転 / シーケンスを監視しません。これらの条件のいずれかが満たされていない場合、リレー( + コンタクタ)は通電を遮断し、電源を遮断して、機器を保護します。特長と利点コンパクトな 17.5 mm DIN レールハウジング マイクロプロセッサベース 真のRMS位相間の電圧( 3 線)又は位相とニュートラル間の電圧( 4 線)の測定及び監視 ほとんどの一般的な 3 線又は 4 線供給電圧に合わせて公称電圧を選択可能です 自己電源を監視し、 1 つ又は複数の位相で低電圧状態を検出します 誤った位相シーケンス、欠相、ニュートラル損失1を検出 低電圧遮断レベルの調整 時間遅延の調整 DPDTリレー出力: 5 A 電源ステータスを示す緑色のLED表示 リレーステータスを表す赤色LED表示電気仕様入力： L1 、 L2 、 L3 、 N 電源 / 監視電圧 Un ：この製品では、 6 つの公称電圧から選択できます 3 線監視： 380 、 400 、 415 V ac 4 線式モニタリング： 220 、 230 、 240 V ac 周波数範囲： 48 ～ 63Hz 電源電圧の変動 :243-540V AC ( L>) 過電圧カテゴリ III ( IEC60664 ) 定格インパルス耐電圧： 4 kV (1.2/50 μ S) 消費電力(最大)： 2.5VA 出力： 15 、 16 、 18/25 、 26 、 28 リレー設定 : DPDT 出力定格： AC1 → 250 V 5 A 、 AC15 → 250 V 2 A 、 DC1 → 25 V 5 A 電気的寿命：定格負荷時に 150 、 000 回以上 誘電電圧： 2kV AC ( rms ) IEC60947-7-1 定格インパルス耐電圧： 4kV (1.2/50 μ s) IEC 60664寸法幅 :17.5 mm x 高さ :89 mm x 奥行き :66.5 mm注仕様やセットアップの詳細については、 RS Pro データシートを参照してください。

RS Pro 3 相低 / 過電圧リレー、相シーケンス付きRS Pro 3 相監視リレーは、 3 線又は 4 線電源に接続するのに使用します。このリレーは、自己電源を監視し、外部コンタクタと組み合わせて、障害が発生した場合に負荷 / 機器への供給を遮断するように設計されています。機能出力リレーに通電するには、すべての位相(及び該当する場合はニュートラル.)が存在し、位相シーケンスが正しく、測定された位相非対称 / 不平衡が設定限度内に存在する必要があります。これらの条件のいずれかが満たされていない場合、リレー( + コンタクタ)は通電を遮断し、電源を遮断するため、機器を保護します。特長と利点監視リレー コンパクトな 17.5 mm DIN レールハウジング マイクロプロセッサベース 真のRMS位相間電圧( 3 線)又は位相とニュートラル間電圧( 4 線)の測定及び監視 ほとんどの一般的な 3 線又は 4 線供給電圧に合わせて公称電圧を選択可能です 自己電源を監視して、1つ以上の位相が設定された低電圧又は過電圧遮断レベルを超えた状態を検出 誤った位相シーケンス、欠相、ニュートラル損失1を検出 低電圧及び過電圧遮断レベルと時間遅延を調整 DPDTリレー出力: 5 A 電源ステータスを示す緑色の LED 表示とリレーステータスを示す赤色の LED 表示電気仕様入力： L1 、 L2 、 L3 、 N 電源 / 監視電圧 Un ：この製品では、 6 つの公称電圧から選択できます 3 線監視： 380 、 400 、 415 V ac 4 線式モニタリング： 220 、 230 、 240 V ac 周波数範囲： 48 ～ 63Hz 電源電圧の変動 :243-540V AC ( L>) 過電圧カテゴリ III ( IEC60664 ) 定格インパルス耐電圧： 4 kV (1.2/50 μ S) 消費電力(最大)： 2.5VA 出力： 15 、 16 、 18/25 、 26 、 28 リレー構成： DPDT 出力定格： AC1 → 250 V 5 A 、 AC15 → 250 V 2 A 、 DC1 → 25 V 5 A 電気的寿命：定格負荷時に 150 、 000 回以上 誘電電圧： 2kV AC ( rms ) IEC60947-7-1 定格インパルス耐電圧： 4kV (1.2/50 μ s) IEC 60664寸法幅 :17.5 mm x 高さ :89 mm x 奥行き :66.5 mm注仕様やセットアップの詳細については、 RS Pro データシートを参照してください。

RS Pro 3 相低 / 過電圧リレーRS Pro 3 相電圧リレーは、 3 線又は 4 線電源に接続するのに使用します。このリレーは、自己電源を監視し、外部コンタクタと組み合わせて、障害が発生した場合に負荷 / 機器への供給を遮断するように設計されています。機能出力リレーに通電するには、すべての位相(及び該当する場合はニュートラル.)が存在し、位相シーケンスが正しく、測定された位相非対称 / 不平衡が設定限度内に存在する必要があります。これらの条件のいずれかが満たされていない場合、リレー( + コンタクタ)は通電を遮断し、電源を遮断するため、機器を保護します。特長と利点監視リレー コンパクトな 17.5 mm DIN レールハウジング マイクロプロセッサベース 真のRMS位相間電圧( 3 線)又は位相とニュートラル間電圧( 4 線)の測定及び監視 ほとんどの一般的な 3 線又は 4 線供給電圧に合わせて公称電圧を選択可能です 自己電源を監視して、1つ以上の位相が設定された低電圧又は過電圧遮断レベルを超えた状態を検出 位相シーケンスに関係なく動作します 欠相とニュートラル損失 1 を検出します 低電圧及び過電圧遮断レベルと時間遅延を調整 DPDTリレー出力: 5 A 電源ステータスを示す緑色の LED 表示とリレーステータスを示す赤色の LED 表示電気仕様入力： L1 、 L2 、 L3 、 N 電源 / 監視電圧 Un ：この製品では、 6 つの公称電圧から選択できます 3 線監視： 380 、 400 、 415 V ac 4 線式モニタリング： 220 、 230 、 240 V ac 周波数範囲： 48 ～ 63Hz 電源電圧の変動 :243-540V AC ( L>) 過電圧カテゴリ III ( IEC60664 ) 定格インパルス耐電圧： 4 kV (1.2/50 μ S) 消費電力(最大)： 2.5VA 出力： 15 、 16 、 18/25 、 26 、 28 リレー設定 : DPDT 出力定格： AC1 → 250 V 5 A 、 AC15 → 250 V 2 A 、 DC1 → 25 V 5 A 電気的寿命：定格負荷時に 150 、 000 回以上 誘電電圧： 2kV AC ( rms ) IEC60947-7-1 定格インパルス耐電圧： 4kV (1.2/50 μ s) IEC 60664 寸法幅 :17.5 mm x 高さ :89 mm x 奥行き :66.5 mm注仕様やセットアップの詳細については、 RS Pro データシートを参照してください。

接点構成 = DPDT動作特性 = On-Off-Onコンタクト定格電流 = 5 A @ 250 V ac実装タイプ = PCB末端様式 = はんだIP保護等級 = IP67アクチュエータ長さ = 18mmアクチュエータ材料 = 真鍮コンタクト材質 = 銀mΩ機械的寿命 = 50000CyclesIP67密閉構造 小型トグルスイッチ - RSシリーズ. この完全密閉型スイッチは、機械的強度と電気絶縁性を高めるため、二重のシェルケースを採用しています。このスイッチの前面には 2 つの O リングがあり、作動中にもシールを維持します。また、スイッチの背面は完全に密閉されており、流水から完全に保護することができます。このコンタクトは、低レベルのスイッチング(10mA 50mV → 10μA、最小5V dc )とパワーアプリケーション(3A @ 250V ac)の両方に適しています。

接点構成 = DPDT動作特性 = (On)-Off-(On)コンタクト定格電流 = 5 A @ 250 V ac実装タイプ = PCB末端様式 = はんだIP保護等級 = IP67アクチュエータ長さ = 18mmアクチュエータ材料 = 真鍮コンタクト材質 = 銀mΩ代表規格 = MIL-STD-202F℃IP67密閉構造 小型トグルスイッチ - RSシリーズ. この完全密閉型スイッチは、機械的強度と電気絶縁性を高めるため、二重のシェルケースを採用しています。このスイッチの前面には 2 つの O リングがあり、作動中にもシールを維持します。また、スイッチの背面は完全に密閉されており、流水から完全に保護することができます。このコンタクトは、低レベルのスイッチング(10mA 50mV → 10μA、最小5V dc )とパワーアプリケーション(3A @ 250V ac)の両方に適しています。

動作特性 = ラッチイルミネーション = なし実装タイプ = PCBプッシュボタンの色 = 黒接点構成 = DPDT定格電圧 = 28V dcIP保護等級 = IP67コンタクト定格電流 = 3 A @ 250 V acコンタクト材質 = 銀コンタクトDC定格電圧 = 28VUL、CSA. 完全密閉構造IP67 12 mm押ボタンスイッチ. この完全密閉構造スイッチは、機械的強度を強化し高い電気的絶縁を提供するダブルシェルケースを備えています。 このスイッチには、操作中にシールを維持する2つの「O」リング前面シールがあります。 スイッチの背面も完全密閉構造で、流水からスイッチを保護します。コンタクトは、低レベルスイッチング(10 mA 50 mV → 10 μA、最低5 V dc)及び電源用途(3A @ 250 V ac)の両方に最適です。

コイル電圧 = 12V dc接点構成 = DPDT取り付けタイプ = 基板実装スイッチング電流 = 10A極数 = 2ラッチ = なしターミナルタイプ = スルーホール最大スイッチング電圧 AC = 250V ac最大スイッチング電圧 DC = 30V dc長さ = 29mmコイル抵抗 = 275Ωコイル電力 = 530mW高さ = 26.3mm最大スイッチング電源 AC = 2.5 kVAUL (ファイル番号E134517)、TUV (ファイル番号R50055991)、CQC (ファイル番号CQC02001001951). ミニチュア中間パワーリレー. 接点: 2フォームC、DPDT 5 mmピン止め 絶縁耐力: 5 kV (コイルとコンタクト間) 最大サージ電圧: 10 kV (コイルとコンタクト間)

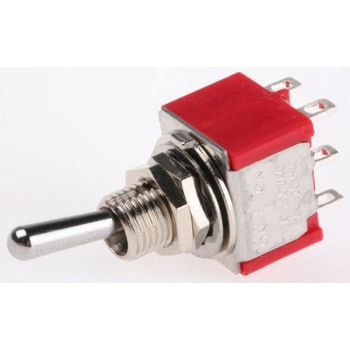

接点構成 = DPDT動作特性 = On-On-Onコンタクト定格電流 = 3 A @ 120 V ac実装タイプ = パネルマウント末端様式 = はんだパネルのカットアウト直径 = 4.95mmアクチュエータ長さ = 9.4mmアクチュエータ材料 = 真鍮クロムめっきコンタクト材質 = Silver Plated BrassΩ動作温度範囲 = -30 → +85℃トグルスイッチ、サブミニチュア - RS Series. RSシリーズのサブミニチュアトグルスイッチです。コンタクト抵抗が低く、コンタクトに銀(Q)又は金(R)を使用した製品があります。このRSシリーズサブミニチュアトグルスイッチは、最小絶縁抵抗が1000 MΩ 500 V、最小絶縁耐性は1000 Vrms (海抜0 m)です。

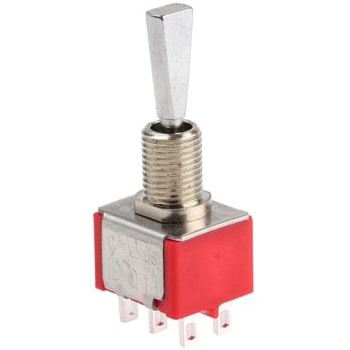

接点構成 = DPDT動作特性 = On-(On)コンタクト定格電流 = 3 A @ 120 V ac実装タイプ = PCB末端様式 = スルーホールパネルのカットアウト直径 = 4.95mmアクチュエータ長さ = 9.4mmアクチュエータ材料 = 真鍮クロムめっきコンタクト材質 = Silver Plated BrassΩ代表規格 = RoHS及び鉛フリー℃トグルスイッチ、サブミニチュア - RS Series. RSシリーズのサブミニチュアトグルスイッチです。コンタクト抵抗が低く、コンタクトに銀(Q)又は金(R)を使用した製品があります。このRSシリーズサブミニチュアトグルスイッチは、最小絶縁抵抗が1000 MΩ 500 V、最小絶縁耐性は1000 Vrms (海抜0 m)です。
