29ページ目: 機構部品(電子部品)その他関連用品

こちらはMARY拡張基板を接続するための基板です。 フォトインターラプタおよびエンコーダプレート付のモーターにより、回転を検出しつつPWM制御技術を用いて、モーターの回転速度を自在にコントロールする技法を実験できます。 オンボードのモータを外して、基板外に2個のモーターの接続ができるコネクタを装備しています。 I2Cインターフェースで接続された STマイクロ製 3軸ジャイロセンサーを搭載しています。 外部から無線操作の実験が行えるように Xbee ソケットを備えています。 シリーズ基板(MAPLE-mini基板キット TypeA、MAPLE-mini基板キット TypeB)を連結するコネクタを装備しています。 この基板は、はんだ付けをして組立が必要です。

MAPLE-mini基板キットに付属する液晶モジュールです。

ラズパイマガジン2019年10月号の付録「AnalogCAP」プリント基板用の部品セットです。AnalogCAPは、Raspberry Piの弱点であるアナログ入力を実現するための拡張ボードです。Raspberry Piと接続して使用しますが、ソフトウェアのインストールと設定が必要です。詳しい使い方は、ラズパイマガジン2019年10月号で解説されていますので、そちらをご覧ください。

2チャンネルの入力を4チャンネルずつに変換する回路基板 電源を複数の回路基板に分配したり、信号源を分配するときに使用できる変換基板です。複数の回路基板への電源供給や信号テストなどに活用できます。1つの入力を4つに分配する回路を2組搭載しています。コネクタには、電線をワンタッチで固定でき、繰り返しの着脱やメンテナンスが容易なターミナルブロックを採用しています。

ラズパイマガジン2019年12月号の付録基板の完成品 この製品は、「ラズパイマガジン2019年12月号」付録のプリント基板「7segCAP」同等品に部品をはんだ付けした組み立て済みのRaspberry Pi用の拡張ボードです。使用するにはソフトウェアのインストールと設定が必要です。詳しい使い方は、ラズパイマガジン2019年12月号で解説されていますので、そちらをご覧ください。

ラズパイマガジン2019年4月号の付録基板用の部品セット この部品セットは、Raspberry Pi で最小限のD/A変換の実験をするための拡張ボード「DACCAP」用の部品セットです。 「ラズパイマガジン 2019年4月号」付録のプリント基板にはんだ付けして組み立てます。小さな表面実装部品がたくさん含まれており、はんだ付けの上級者向けです。はんだごてのほか、ピンセットやはんだ吸い取り線などをご用意ください。 詳しい組み立て方と使い方は、「ラズパイマガジン 2019年4月号」をご確認ください。 部品を実装済みの全実装版もご購入いただけます。

ラズパイマガジン2019年4月号の付録基板の完成品 この製品は、「ラズパイマガジン 2019年4月号」付録のプリント基板「DACCAP」同等品に全ての部品をはんだ付けした組み立て済みの基板です。DACCAP基板は、Raspberry Pi でハイレゾ音楽を再生するなどができる、最小限のD/A変換の実験ができる拡張ボードです。DACCAP基板を使用するにはソフトウェアのインストールと設定が必要ですが、詳しい使い方は、「ラズパイマガジン 2019年4月号」で解説されています。

2.54ピッチの2×5ピンを2.54ピッチの1×5ピン2列に変換する基板 中央に配置した2×5ピンを両端の1×5ピン2列に変換する基板の3枚セットです。2.54mmピッチのユニバーサル基板にぴったり配置可能で、ブレッドボードの中央に設置できます。 12×21mmの小さい範囲に実装可能で、小さなプロトタイプを製作するのに最適です。ソニーのMESHR GPIOタグをブレッドボードで使う場合に便利です。

ESP32-WROVERの1.27ピッチを2.54ピッチに変換する基板 ESP32-WROVERの端子間隔は1.27ピッチですが、これをブレッドボードやユニバーサル基板で運用しやすい2.54ピッチに変換する基板です。全てのピンを引き出しているので、ESP32-WROVERの全ての機能を活用できます。 左右1列ずつ利用できるので、プロトタイプの作成に便利です。 FW書き込み回路など、運用時に不要な回路を省略でき、省サイズのプロトタイプを実現できます。

ESP32-WROVERの1.27ピッチを2.54ピッチに変換する基板 ESP32-WROVERの端子間隔は1.27ピッチですが、これをブレッドボードやユニバーサル基板で運用しやすい2.54ピッチに変換する基板です。13×10ピンに全てのピンを引き出しているので、ESP32-WROVERの全ての機能を活用できます。 左右1列ずつ利用できるので、プロトタイプの作成に便利です。 FW書き込み回路など、運用時に不要な回路を省略でき、省サイズのプロトタイプを実現できます。

Espressif Systemsの無線通信モジュール(Wi-Fi + Bluetooth) ESP-WROOM-32と、GROVEコネクタ、USB-シリアル変換IC FT231XS、3.3Vレギュレータ、リセットスイッチ、動作モード切り替え用スイッチが一体となった開発ボードです。 ESPr Developer 32と同様の使用感でGROVEのモジュールを使用できます。 ESP-WROOM-32 Wi-Fiモジュール搭載 ファームウェア書き換え回路搭載 ファームウェアの書き換えについて。 ESP-WROOM-32 のファームウェアの書き換え手順は、ESPr Developer 32 と同様の手順となっています。 外部電源端子について。 リセットスイッチの脇に外部電源用の入力端子が設置してあります。出荷時には未実装状態になっているので、必要に応じてコネクタや端子などを実装してください。入力電圧は 4.0V ～ 6.0Vとなっています。

ドラゴンのしっぽにつかまって簡単に I²C の世界へ! DragonTailは、micro:bitをブレッドボードで簡単に使用できるようにしたピッチ変換基板です。T型の基板に、翼をいっぱいに広げたドラゴンの絵と「Everythings Better with Dragons!」という文字がデザインされています。 micro:bitは、英国放送協会(BBC)が小学生の教育を目的に開発した超小型のマイコンボードです。LED、センサ、Bluetoothを内蔵した手のひらサイズのオールインワン学習ボードです。 micro:bitには、ブレッドボードと接続できる2.54mmのヘッダーピンがなく、独自の「カードエッジ」コネクタに対応するソケットに差し込んで使用します。カードエッジコネクタではワニ口クリップなどが外れやすく、I²CのようなI/Oに手軽に接続できませんでした。 そこでDragonTail for micro:bit の登場です! このブレイクアウトボードはmicro:bit用のカードエッジコネクタを搭載し、簡単にブレッドボードを利用できます。ワニ口クリップやはんだ付けなどは不要です。 電源レール用パッド：2つ 完全組み立て済み(はんだ付け不要) 各パッドに、わかりやすいラベル付き(アナログ入力やおよびLEDマトリックスと共有されている場合など)

16個のPWM出力/サーボモーター制御ができるArduino用シールドです 信号線はI2Cのたった2本しか使いません 16個のPWM/サーボ制御出力、各チャンネル12ビットの分解能

16チャンネルのサーボを制御できる拡張ボードです 電源はACアダプタ・電池から供給できます Raspberry Pi A+/B+/Pi 2 対応

CR2032コイン電池のブレイクアウト基板です ブレッドボードで使えるようにピッチ変換をします スイッチで電源のオン・オフができます

22ピンで0.5mmピッチのFPCコネクタ用ケーブルです。Raspberry Pi 5のMIPI DSI接続や22ピンのHSTXコネクタを備えたRP2350ボードなどに使用できます。 0.5mmピッチFPCが必要なあらゆる用途で使用可能

単方向に強い感度を持つ2.4GHz帯パッチアンテナ パッチアンテナは方形のマイクロストリップアンテナで、平らな金属シートをグラウンドプレーンに張り付けた構造をしています。プリント基板上に構成でき平面で薄いという特長があります。パッチアンテナは構造上、単方向に強い感度を持ちますが、放射方向を制限して不要な方向に電波を出さないという効果もあります。 MW-A-BP01は、偏波方向が水平と垂直の電波を放射する両偏波アンテナで、相手側のアンテナの向きに左右されないという特長があります。 1mのケーブルが付属していますが、3m、5mのケーブルも使用できます。

低電圧なので雨でも安心して使えます。漏電の心配もなく、水に強い!。強力くねくね棒で簡単に設置できます。

みんな知ってる「あのIC」を作ってみよう!!。みんな知ってるあの「タイマICの555」をディスクリートパーツで再現!!。ホンモノの555と同じ動作を実現しています。トランジスタ31石の大迫力、作りごたえ満点のハンダ付けキットです。動作を確認できる実験パーツセットや、555の内部構造の学習の解説を含んだ説明書付き。特製アクリルベース・実験パーツセット付属

実装済みのキースイッチとエンコーダで、入力デバイスのプロトタイピングを簡単に行なうことができます。 USB機能内蔵マイコンと組み合わせて、USBマクロパッドとしても使用が可能です。 各種マイコンに合わせたサンプルコードも公開中、すぐに動かすことができます。 設計者は電子工作やDIY等のYoutubeコンテンツで活躍するVTuber「三峰スズ」氏です。 4つのCherryMXキーと2つのロータリーエンコーダを実装しました。 すっきりまとまった入力インターフェースとしてお使いいただけます。 はんだ付けや配線の必要なしで、すぐに入力デバイスのプロトタイピングが可能です。 各対応基板向けのサンプルコードを公開中です。 Arduinoでの取り扱いや、Suzuno32RVに搭載されているRISC-V CPUを利用したUSB入力のイロハがわかります。 サンプルコードをベースに、用途に応じたカスタマイズを加えれば、「自分専用のマクロパッド」を作り上げることができます。

ICテストクリップ(0.3mmピッチ対応/2本入)。簡単に狭ピッチICの信号を取り出せる!。ミドルタイプ(先端長7.5mm)で、0.3～0.5mmピッチの面実装型ICの端子に直接取り付けできるテストクリップです。導体抵抗値を50mΩ以下に抑えています。ロジックアナライザーのプローブが直接接続できます。赤・黒の2色カラーで、操作ハンドルが後方にあるので隣のクリップとの誤操作・誤接触がありません。付属のホールドバーとホールドバープレートにより、連ねて使用する際に安定してクリップできます。

コンパクトで組み込みに便利!。LED14個を配置した円形のLED基板です。別売のドーナツ形基板(LK-ST5)の穴にピッタリのサイズで接続して大きな円にすることも可能です。別売のLK-ST4やLK-ST7と接続して、内側6個と外側8個のLEDのON/OFFをそれぞれ別に制御可能です。

コンパクトで組み込みに便利!。4つのLEDの動作を流れるウィンカー動作と残光付き順送り点灯動作の2つのモードから選んで組み立てます。点滅間隔は0.5秒から2秒の範囲で基板上の半固定抵抗で調節可能です。LED拡張端子付きで4個のLEDを追加できます。また別売のLK-ST5やLK-ST6の制御信号としても利用できます。チップ形の抵抗、LEDに加えて8ピンの表面実装ICやチップ半固定抵抗のはんだ付けに挑戦できます。

コンパクトで組み込みに便利!。13種類の色またはミックス色から1つを選んで点灯・点滅させることができます。点滅間隔は0.5 ～ 2秒の範囲で調節可能です。チップ形の抵抗、トランジスタに加えて8ピンの表面実装ICやチップ半固定抵抗、4ピンのフルカラーチップLEDのはんだ付けに挑戦できます。

コンパクトで組み込みに便利!。1ピカッピカッと点滅2ジワーっと点滅3調光4切れかけ電球風のランダム点灯の4つのモードから1つをジャンパーの設定で選びます。点滅間隔を0.5～2秒の範囲で基板上の半固定抵抗で調節可能です。LED拡張端子付きで2個のLEDを追加できます。また別売のLK-ST5やLK-ST6の制御信号としても利用できます。

Micro:Bitの表現がより豊かに!!。NEOPIXELを25個マトリックス状に配置しました。フルカラーであるため、Micro:Bit単体よりも、より豊かな表現が可能です。Groveコネクタを搭載しており、何枚も連結して動作させることが可能です。

温湿度・気圧センサ(BME280)、CO2センサ(SCD40)、照度センサ(VEML7700)を搭載した RP2040 マイコンボード(Picossci)です。マイコン部にはPicossci RP2040 ピッチ変換基板を採用しており、Qwiicコネクタも搭載してるので、他のセンサやインターフェースなども手軽に拡張できます。CPU周辺機能として、 汎用LED x 3(黄緑 x 2/赤 x 1)、レバースイッチ(左右・押し込み)、グラフィック液晶接続コネクタ、microSDカードソケットが標準搭載されていて、ソフトウェアから直接利用できます。さらに、GPIOは配線パターンのみ搭載しているので、必要に応じて部品をはんだ付けして拡張できます。RESET ボタン、BOOTSELボタン搭載。USB Type-C コネクタ搭載。※以下は配線パターンのみ(部品をはんだ付けすれば動きます)。 10ピン拡張ピン(2.54 mm ピッチ)。 ┗ 8 x GPIO(GPIO0 ～ 7)。 ┗ 3.3 V電源出力ピン。 ┗ GNDピン。 12ピン拡張ピン(2.54 mm ピッチ)。 ┗ 4 x GPIO(GPIO18 ～ 21)。 ┗ 4 x アナログ入力ピン(GPIO26 ～ 29と共用)。 ┗ 5 V電源入力ピン(USBの 5 V入力と併用可能)。 ┗ 3.3 V電源出力ピン。 ┗ 2 x GNDピン

Raspberry Pi Pico2に載っているRP2350と、コアとなる周辺回路をまとめたマイコンボードです。基板上にはUSB Type-Cコネクタ、Flash-ROM(16Mbit)、クロック発振器、電源回路、スイッチ、LED が集積されてます。RP2350の機能を最大限使えるように、ほぼ全てのIOピンとSWD端子を引き出し、USB Type-C経由でプログラムの書き込みが可能です。ピンヘッダーのピンアサインはRaspberry Pi Pico2と同じ並びになっています。電源レギュレータ搭載。RESETスイッチ、BOOTSELスイッチ搭載。汎用LED搭載(GPIO25に接続)。デバッグ端子搭載(SWCLK、SWDIO)

Raspberry Pi財団から展開されている近年注目のArmプロセッサ「RP2040」。Raspberry PiのIO処理に適しているとの声も多く、RP2040搭載の公式HAT(拡張ボード)も登場してきました。「ラズベリーパイ接続 RP2040エッジアクセラレータ」はそんなRaspberry PiとRP2040のコンビネーションを手軽に実現するために開発。RP2040の特長であるMicro Pythonでのインライン・アセンブラ使用やPIOを用いた実験がスムーズに行えます。様々な拡張端子やコネクタ、ランドを備えており自由度の高い実験が可能。ニュースタンダードな機器の開発・プロトタイプ等に是非ご利用ください!。【製品の特長】。・ラズベリーパイのI/O機能をRP2040で高速処理!。 RP2040でRaspberry Piのインターフェイス機能を拡張し、エッジデバイスのプロトタイプ開発を加速!。 Raspberry PiにはないADコンバータや16bit PWMなどの様々な細かいコントロールを行わせる事ができます。 デュアルコア ARM Cortex M0+プロセッサによる最大動作周波数 133 MHz の高速処理が可能です。・RP2040の特徴であるPIOを用いた実験が可能!。 RP2040の大きな特徴であるPIO(プログラマブル I/O)を使用可能。 メインプロセッサから独立したプログラムによりUARTやSPI等様々なインターフェイスを再現できます。 I2SやVGA出力の対応も公式からアナウンスされる等、今後も様々な拡張が予定されています。 Micro Python でのインライン・アセンブラによる高速信号処理、pico-sdkでのVGA・HDMI等のビデオ信号生成の実験が可能。・開発に便利!多彩なインターフェイスや便利なリセットスイッチ等を搭載!。・Raspberry Pi Pico 互換ランド、ターミナルブロック。・リセットスイッチ。・Type-Cコネクタ。・I2C/SPI/UART/SWD設定ランド。 ※SPI/UARTはストレート・クロスをハンダブリッジジャンパで選択可。・SWDランド。 Raspberry Pi Picoとの互換ピンを備え、Pico用のHATを接続することも可能です。(※要はんだ付け)

ポリカーボネイト製カバーで衝撃に強く割れにくい・燃えにくい

ポリカーボネイト製カバーで衝撃に強く割れにくい・燃えにくい

SPRESENSEアドオン基板を作る時に便利なユニバーサル基板です。電源(1.8V、3.3V)とGNDのピンにシルクが入っています。両面スルーホール。

ミニラッププラグ. この経済的なプラグは、基板の両端にワイヤを巻くために使用されます。 互換性のある穴直径: - パンチ穴: 1 mm - ドリル穴: 1.05 mm。 0.94 mmの穴にフィット。

RS PRO 9

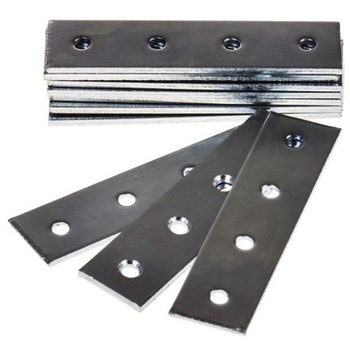

ねじ. 平ブラケット. 亜鉛めっきスチール 平ブラケット、ストレート、L及びT構成 ストレートブラケット、75x20.7 mm L字型、50 x 50 x 13 mm T字型、76 x 76 x 19 mm

ねじ. 平ブラケット. 亜鉛めっきスチール 平ブラケット、ストレート、L及びT構成 ストレートブラケット、75x20.7 mm L字型、50 x 50 x 13 mm T字型、76 x 76 x 19 mm

基板ガイド. 基板ガイド. IEC60297-3及びIEEE1101.10に準拠 ボルト止め機能により強度を向上 厚さ: 1.6 mm UL94-V1及びV0タイプ
