エアチャックとは先端に取り付けて空気を入れることでこのチャックが膨らみ、壊れやすいワークなどの取り出しや移動、ストッパーなどに使われる空圧機器のことを言います。ゴムが空気によって風船のように膨らむので通常時は軽くとりつけやすいのが特徴です。また、ガラス瓶や缶などといった割れやすかったり変形しやすいものを隙間なくつかむことが出来るので安定して運んだりすることが出来ます。このため工場などで多く使われています。
平行開閉形エアチャック (MHSH3-～)SMC￥109,800～税込￥120,780～
1個
3日以内出荷から9日以内出荷
・クサビ形カム構造により高さ方向が小形、軽量。
・圧入など外力の加わる作業に最適。
・繰返し精度 ±0.01mm
高性能グリッパ(空気圧グリッパ)|2爪平行グリッパ GPNBK(鍋屋バイテック会社)￥109,800税込￥120,780
1個
21日以内出荷
高速開閉タイプ
低摩擦ローラガイドにより、高速開閉が可能
信頼性のある技術
20年以上にわたる豊富な実績をもとに、安定した品質を発揮します。
長寿命
最大1000万サイクルメンテナンスフリー
使用温度範囲(℃)5～80繰返し精度(mm)±0.05保護等級IP30最大圧力(bar)8RoHS指令(10物質対応)対応公称圧力(bar)6
三爪スイベルハンドNew-Era(ニューエラー)￥109,800～税込￥120,780～
1個
21日以内出荷
業界初 3爪スイベルハンド。エアーハンドにスイベルジョイント構造を搭載しコンパクトに一体型化したNEOKシリーズです。
用途ロボット用ハンド、外観検査工程、ワーク搬送工程等形式(作動形式)複動形RoHS指令(10物質対応)対応
エアチャック 平行角型 CHP300AシリーズNKE￥109,800税込￥120,780
1台
6日以内出荷
リニアガイドの採用で、長期間精度を保つことができます。構造が簡単で全高が低く、モジュールを構成してもオーバーハングを小さくできます。
用途物を掴むロボットハンドや自動機の構築に。作動方式複動エア圧力範囲(MPa)0.3～0.7周囲温度(℃)5～60
クロスローラ平行ハンド HKシリーズ近藤製作所￥109,800～税込￥120,780～
1個
翌々日出荷から4日以内出荷
クロスローラガイドで高精度、滑らか作動を実現。
スライド部にクロスローラベアリング機構を採用。高精度で滑らかな動きを実現します。
コンパクトで高剛性。
スライド部をオーバーラップ、ロング保持機構により、コンパクトで大きなモーメント荷重に耐えられます。
種類ハンド作動方式複動繰返し精度(mm)±0.01使用流体エアー潤滑油無給油またはタービン油1種(ISOVG32)周囲温度(℃)5～60
薄型平行移動形リニアハンド HP06シリーズ 開閉方向調整 ロングタイプNew-Era(ニューエラー)￥109,800税込￥120,780
1個
21日以内出荷
耐荷重耐モーメント(高剛性)高精度ロングストローク：最大100ミリレバーのストローク調整高把持力：ダブルピストン
種類ハンド作動方式複動形使用流体空気最高使用頻度(回/min)120高把持力ダブルピストン
HMF 小型カニ型平行ハンド近藤製作所￥129,800～税込￥142,780～
1個
翌々日出荷から21日以内出荷
種類ハンド繰返し精度(mm)±0.1使用流体エアー潤滑油無給油またはタービン油1種(ISOVG32)周囲温度(℃)5～60駆動源(MPa)0.3～0.7
HK クロスローラ平行ハンド近藤製作所￥199,800税込￥219,780
1個
翌々日出荷から16日以内出荷
種類ハンド繰返し精度(mm)±0.01使用流体エアー潤滑油無給油またはタービン油1種(ISOVG32)周囲温度(℃)5～60
平行開閉形エアチャック (MHSL3-1～)SMC￥109,800～税込￥120,780～
1個
3日以内出荷から9日以内出荷
・クサビ形カム構造により高さ方向が小形、軽量。
・圧入など外力の加わる作業に最適。
・繰返し精度 ±0.01mm
作動方式複動形
幅広タイプエアチャック (MHL2-40D～)SMC￥119,800税込￥131,780
1個
3日以内出荷
・ロングストローク。
・寸法にバラツキのある大形ワーク把持に対応。
・ダブルピストンにより把持力大。
・塵埃対策機構を内蔵。
シリンダ内径(Φmm)40作動方式複動形

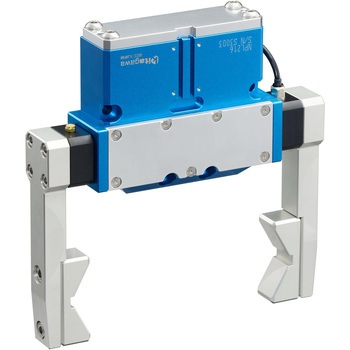

薄型2爪平行グリッパスケール付き北川鉄工所￥359,800税込￥395,780
1個
翌日出荷
スケール内蔵タイプで、ワーク把持部の寸法測定が可能。_x000D_薄型ボデーにより、自由度の高いシステム設計が可能。_x000D_チャック製造の技術を生かし、高精度を実現。_x000D_同等ストローク汎用モデルより高い把持力を実現。
寸法A(mm)120.4寸法B(mm)30寸法C(mm)6.3

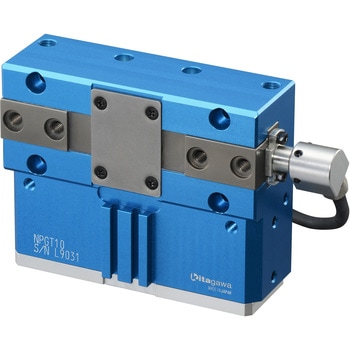

薄型2爪平行グリッパ(スケール付)北川鉄工所￥329,800税込￥362,780
1個
翌日出荷
スケール内蔵タイプで、ワーク把持部の寸法測定が可能。_x000D_薄型ボデーにより、自由度の高いシステム設計が可能。_x000D_チャック製造の技術を生かし、高精度を実現。_x000D_同等ストローク汎用モデルより高い把持力を実現。
寸法A(mm)99寸法B(mm)27.5寸法C(mm)4.9
薄型2爪平行グリッパ(スケール付)北川鉄工所￥479,800税込￥527,780
1個
翌日出荷
スケール内蔵タイプで、ワーク把持部の寸法測定が可能。 _x000D_薄型ボデーにより、自由度の高いシステム設計が可能。_x000D_チャック製造の技術を生かし、高精度を実現。 _x000D_同等ストローク汎用モデルより高い把持力を実現。_x000D_詳しくはカタログをご確認ください。https://prod.kiw.co.jp/mtools/inc/catalog/Robothand.pdf
薄型2爪平行グリッパ(スケール付)北川鉄工所￥399,800税込￥439,780
1個
翌日出荷
スケール内蔵タイプで、ワーク把持部の寸法測定が可能。 _x000D_薄型ボデーにより、自由度の高いシステム設計が可能。_x000D_チャック製造の技術を生かし、高精度を実現 _x000D_同等ストローク汎用モデルより高い把持力を実現。 詳しくはカタログをご確認ください。https://prod.kiw.co.jp/mtools/inc/catalog/Robothand.pdf

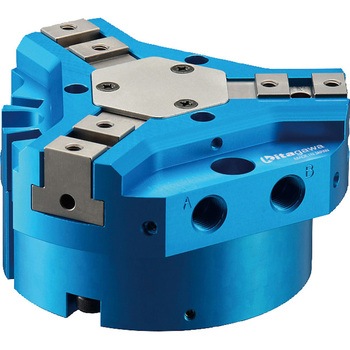

3爪平行中空グリッパ ロボットハンド北川鉄工所￥349,800税込￥384,780
1個
翌日出荷
大貫通穴によりジグ取付に最適。。_x000D_切粉対策強化とメンテナンス性の向上。_x000D_高把持力で重量ワークも安定した把握が可能。_x000D_軽量短寸コンパクトボデー。_x000D_高剛性ボデー採用により把握精度向上を実現。_x000D_詳しくはカタログをご確認ください。https://prod.kiw.co.jp/mtools/inc/catalog/Robothand.pdf
ストローク(mm)ジョー：(直径)25流体消費量：465.1(cm3/往復)定格圧力(MPa)使用空圧：0.2～0.8本体質量(kg)7.5繰返し精度(mm)±0.02測定距離(mm)把持力 F(供給空圧力0.6MPaでの値) ：20/外径把握時(N)：7440/内径把握時(N)：9000(マスタージョー上面から把握中心までの距離)周囲温度(℃)5～60穴径(mm)貫通：50
3爪平行シールドグリッパ ロボットハンド北川鉄工所￥229,800～税込￥252,780～
1個
翌日出荷
切削水や粉塵等がかかる、厳しい環境下で使用可能(IP67)。_x000D_高い内径把持力により、重量ワークの搬送が可能。_x000D_エアパージなしで防塵・防水を実現。
定格圧力(MPa)使用空圧：0.2～0.8繰返し精度(mm)±0.01保護等級IP67周囲温度(℃)5～60
3爪平行グリッパ ロボットハンド北川鉄工所￥229,800税込￥252,780
1個
翌日出荷
高品質高耐久のスタンダードモデル。_x000D_切粉対策強化とメンテナンス性の向上を実現。_x000D_高把持力で重量ワークも安定した把握が可能。_x000D_軽量短寸コンパクトボデー。_x000D_高剛性ボデー採用により把握精度向上を実現。
ストローク(mm)ジョー：32(直径)流体消費量：505.8(cm3/往復)寸法L(mm)M4定格圧力(MPa)使用空圧：0.2～0.8寸法A(mm)Φ168寸法S(mm)Φ75寸法D(mm)86寸法E(mm)85寸法B(mm)98.5寸法C(mm)99本体質量(kg)4.53寸法T(mm)Φ10(Φ)/17(深さ)繰返し精度(mm)±0.01寸法M(mm)Φ48寸法N(mm)70寸法G(mm)32寸法K(mm)84.5寸法Q(mm)43寸法U(mm)Φ20(Φ)/3.2(深さ)寸法V(mm)76(Max)/60(Min)測定距離(mm)20周囲温度(℃)5～60H(mm)59.5把持力(N)6400(外径把持)/6900(内径把持)
2爪平行シールドグリッパ(スケール付)北川鉄工所￥579,800税込￥637,780
1個
翌日出荷
スケール内蔵タイプで、ワーク把持部の寸法測定が可能に。_x000D_切粉・粉塵・洗浄などの厳しい環境下で使用可能 (IP67)。_x000D_高い内径把持力により、重量物ワークの搬送が可能。_x000D_エアパージなしで防塵・防水を実現。
ストローク(mm)直径でのジョー：37流体消費量：163.8(cm3/往復)定格圧力(MPa)使用空圧：0.2～0.8本体質量(kg)2.5繰返し精度(mm)±0.008保護等級IP67測定距離(mm)把持力 F(供給空圧力0.7MPaでの値) ：60/外径把握時(N)：1080/内径把握時(N)：2080周囲温度(℃)5～60
2爪平行シールドグリッパ ロボットハンド北川鉄工所￥339,800税込￥373,780
1個
翌日出荷
切削水や粉塵等がかかる、厳しい環境下で使用可能(IP67)。_x000D_高い内径把持力により、重量ワークの搬送が可能。_x000D_エアパージなしで防塵・防水を実現。
ストローク(mm)直径でのジョー：37流体消費量：163.8(cm3/往復)定格圧力(MPa)使用空圧：0.2～0.8本体質量(kg)2.5繰返し精度(mm)±0.008保護等級IP67測定距離(mm)把持力 F(供給空圧力0.6MPaでの値) ：60/外径把握時(N)：1080/内径把握時(N)：2080周囲温度(℃)5～60
2爪平行グリッパ ロボットハンド北川鉄工所￥379,800～税込￥417,780～
1個
翌日出荷から65日以内出荷
高品質高耐久のスタンダードモデル。_x000D_切粉対策強化とメンテナンス性の向上を実現。_x000D_高把持力で重量ワークも安定した把握が可能。_x000D_軽量短寸コンパクトボデー。_x000D_高剛性ボデー採用により把握精度向上を実現。_x000D_詳しくはカタログをご確認ください。https://prod.kiw.co.jp/mtools/inc/catalog/Robothand.pdf
流体消費量：683.4(cm3/往復)定格圧力(MPa)使用空圧：0.2～0.8本体質量(kg)10.4繰返し精度(mm)±0.02周囲温度(℃)5～60
2爪平行グリッパ ロボットハンド北川鉄工所￥229,800税込￥252,780
1個
翌日出荷
高品質高耐久のスタンダードモデル。_x000D_切粉対策強化とメンテナンス性の向上を実現。_x000D_高把持力で重量ワークも安定した把握が可能。_x000D_軽量短寸コンパクトボデー。_x000D_高剛性ボデー採用により把握精度向上を実現。
ストローク(mm)ジョー：40(直径)寸法(mm)J4：40、J5：30.5、J6：12、J7：4.5、J8：Φ10(Φ)/15(深さ)流体消費量：272.2(cm3/往復)寸法L(mm)M3定格圧力(MPa)使用空圧：0.2～0.8寸法A(mm)235寸法D(mm)100寸法E(mm)145寸法B(mm)236(Max)/196(Min)寸法C(mm)98本体質量(kg)5.14繰返し精度(mm)±0.01寸法M(mm)66寸法N(mm)50寸法G(mm)46寸法K(mm)97寸法Q(mm)95寸法R(mm)50測定距離(mm)20寸法J1(mm)59.5周囲温度(℃)5～60H(mm)40寸法J2(mm)36寸法J3(mm)M10(Φ)/15(深さ)把持力(N)2700(外径把持)/2870(内径把持)
薄形エアチャック MHF2 SeriesSMC￥109,800～税込￥120,780～
1個
25日以内出荷
全高 Max.66%削減、ワーク搬送時のモーメント軽減各サイズ3つのストロークが選択可能MHZ2 Seriesと同等以上の把持力で高さ寸法を約1/3に縮小
使用圧力(MPa)0.1～0.7作動方式複動形繰返し精度(mm)±0.04使用流体空気周囲温度および使用流体温度(℃)-10～60(ただし凍結なきこと)給油無給油RoHS指令(10物質対応)対応関連資料カタログ(5.99MB)取扱説明書取扱説明書(2.11MB)フィンガー数2爪
ハンド(エアー駆動) 小型カニ型平行ハンド HMF近藤製作所￥103,265～税込￥113,592～
1個
翌日出荷から15日以内出荷
小型軽量コンパクト。全高が低く、限られた空間を有効利用できます。ボディはシンプルなコンパクト設計。パワフルな把持力。ダブルピストン機構により、パワフルな把持力を実現します。ロングストロークで大小のワークに対応。爪の動作ストロークが長く、兼用調整が不要です。食品製造工程向け仕様。(オプション)食品機械用グリース(NSF H1)を使用。
シリーズHMF
ハンド(エアー駆動) 大把持力ハンド HHC・HHD近藤製作所￥149,800～税込￥164,780～
1個
15日以内出荷
楕円ピストンの採用により小型軽量。ダイレクトドライブ方式による高把持力とロングストロークを実現。衝撃に強いT 型スライドガイドの採用により、ロング爪にも対応。耐切削油センサにも対応。落下防止仕様を追加。(オプション)
作動方式複動式
ハンド(エアー駆動) 大把持力ハンド(防塵・防水対応) HHE近藤製作所￥154,660～税込￥170,126～
1個
15日以内出荷
ダイレクトドライブ方式の採用により、高把持力を実現。楕円ピストン採用。外側筒状ガイド部スクレーパ構造により耐環境。内側には高剛性のT型スライドガイド。水溶性切削水(エマルジョン系)で耐久試験実施。IP67相当に対応。
タイプ標準シリーズHHE作動方式複動式繰返し精度(mm)±0.03駆動源(MPa)エアー：0.3～0.7
ハンド(エアー駆動) トグルハンド(開き防止機構付) HJQ近藤製作所￥101,175～税込￥111,293～
1個
15日以内出荷から38日以内出荷
エアーダウン時にも把持力が発生。把持力は皿バネを使用しているため、エアーダウン時にも把持力が発生しています。トグル機構により小型で大きな把持力。ピストンガイドの採用により繰り返し精度、耐久性、剛性が向上。
タイプ標準シリーズHJQ作動方式複動式繰返し精度(mm)±0.1保持角度(°)自己：-3～1開き角度(度)-3～28駆動源(MPa)エアー：0.3～0.7
ハンド(エアー駆動) クロスローラ平行ハンド HK近藤製作所￥100,985～税込￥111,084～
1個
翌日出荷から20日以内出荷
クロスローラガイドで高精度、滑らか作動を実現。スライド部にクロスローラベアリング機構を採用。高精度で滑らかな動きを実現します。コンパクトで高剛性。スライド部をオーバーラップ、ロング保持機構により、コンパクトで大きなモーメント荷重に耐えられます。ゴムカバー付(オプション)で耐環境性も向上。スライド部へのゴムカバー装着により、ミストやダストの侵入を防ぎ、耐環境性が向上します。耐切削油対応センサの取付が可能。専用金具を必要としません。(HK-50AS1、63AS1、80ASのみ)落下防止仕様を追加。(オプション)
シリーズHK
ハンド(エアー駆動) カニ型平行ハンド HF近藤製作所￥100,130～税込￥110,143～
1個
15日以内出荷
小型大出力を実現。ダブルシリンダ方式を採用し効率をさらに向上させました。取付けが容易。取付け面が3方向、子爪は2方向からと自由なレイアウトが可能です。兼用調整が不要。爪の動作ストロークが長く、しかも平行クランプ(求心動作)しますので、わずらわしい調整はいっさい不要です。スライドベアリングをオプション仕様。位置決治具等、平行度を要求されるところでの使用が可能です。開閉確認センサ。シリーズの全機種に2ヶ所のスイッチの取付けが可能です。
タイプ標準シリーズHF作動方式複動式
チャック(エアー駆動) 防塵仕様チャック CKG-BG近藤製作所￥103,265～税込￥113,592～
1個
90日以内出荷
従来のゴムカバーのすきまにシール材や押さえ板を施し、防塵効果を高めました。
タイプ3方爪シリーズCKG-BG作動方式複動式繰返し精度(mm)±0.01駆動源(MPa)エアー：0.1～0.7
チャック(エアー駆動) 高精度回転チャック CKRK近藤製作所￥124,165～税込￥136,582～
1個
15日以内出荷
2個のベアリングが高精度にガイド。剛性の高いクロスローラーベアリングを採用。本体の固定フランジにノックピン穴を追加。動きに影響されない固定式の配管、配線。位置決めに最適なタイミングプーリー付き。従来品(CKR) と取付寸法が同じです。
タイプ3方爪シリーズCKRK作動方式複動式精度(mm)回転：±0.05許容回転数(min-1[r.p.m])max.100繰返し精度(mm)±0.01回転角度(°)エンドレス駆動源(MPa)エアー：0.3～0.7
チャック(エアー駆動) 薄型ロングストロークチャック CKJ (CKJ・CKJB)近藤製作所￥159,800～税込￥175,780～
1個
15日以内出荷から90日以内出荷
薄型ボディ。全高が薄く、大把持力。ロングストローク。径の大きなワークに対応。Φ 30mm の中空仕様可能。ハネ出し、ワーク確認などの各種センサが取付可能。落下防止仕様追加。(オプション)エアーダウン時でもスプリング把持により落下防止。
作動方式複動式
チャック(エアー駆動) 耐切削油センサ対応チャック CKGJ近藤製作所￥102,220～税込￥112,442～
1個
15日以内出荷
クロスローラガイドで高精度、滑らか作動を実現。スライド部にクロスローラベアリング機構を採用。高精度で滑らかな動きを実現します。ゴムカバー付で耐環境性が向上。ミストやダストの侵入をゴムカバー装着により防ぎ、耐環境性が向上します。※耐切削油センサが取付可能です。
タイプ3方爪シリーズCKGJ作動方式複動式繰返し精度(mm)±0.01駆動源(MPa)エアー：0.1～0.7
チャック(エアー駆動) 耐切削油センサ対応チャック CAGK近藤製作所￥100,225～税込￥110,248～
1個
15日以内出荷
兼用調整が不要。爪の動作ストロークが長く、調整が不要です。コンパクトで強力。ボディはあつかいやすい軽量コンパクト設計で、しかも強力な把持力を発揮します。※耐切削油センサが取付可能です。
タイプ3方爪シリーズCAGK作動方式複動式繰返し精度(mm)±0.03駆動源(MPa)エアー：0.3～0.7
チャック(エアー駆動) 耐切削油センサ対応チャック CGK近藤製作所￥101,270～税込￥111,397～
1個
15日以内出荷
兼用調整が不要。爪の動作ストロークが長く、調整が不要です。コンパクトで強力。ボディはあつかいやすい軽量コンパクト設計で、しかも強力な把持力を発揮します。※耐切削油センサが取付可能です。
タイプ3方爪シリーズCGK作動方式複動式繰返し精度(mm)±0.03駆動源(MPa)エアー：0.3～0.7
