RoHS
JIS準拠品です。
スイッチなし
寸法(Φmm)30
シャフト形状溝形
抵抗体炭素皮膜
直径(Φmm)31±1
シャフト長さL(mm)20
抵抗変化特性直線形
種別1軸単連形
耐電圧AC1000V 1分間
最大使用電圧(V)DC500または定格電力のいずれか小さい方
抵抗値(残留)3Ω以下
回転トルク(mN・m[gfcm])5～30[51～306]
回転角度(°)(電気的)280±10(機械的)300±5
抵抗値許容差(%)±10
ストップ強度(mN・min[kgf・cm min])1000[10.2]
絶縁抵抗(MΩ)100以上(DC1000V)
付属品取付ナット、平ワッシャー、スプリングワッシャー
締付け能力(ナット)1470mN・m max[15kgf・cm max]
接触抵抗(Ω)(変化)3%又は3Ωの大なる方以下
特性(抵抗変化)直線形
半田付け性235℃、5sec
仕様炭素系
形状パネル取り付け形
使用温度範囲(℃)-10～+85
シャフト長さ(mm)20

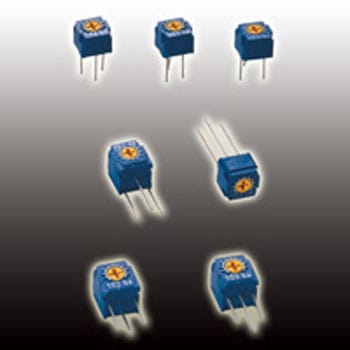

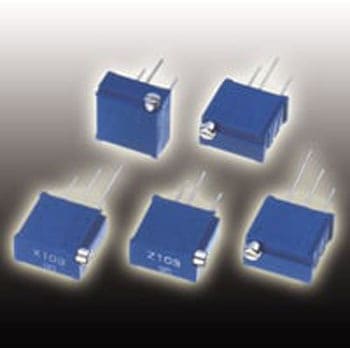

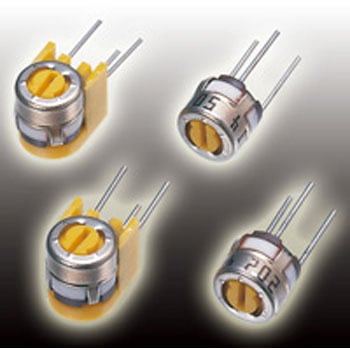

種類が豊富。高性能、高信頼性(貴金属合金マルチ接点ワイパーの採用)。自動調整対応タイプつき、調整用ドライバーの挿入が容易。密封構造につき、各種洗浄液による洗浄が可能。シャフト径が大きく、市販の調整ドライバー使用可
抵抗変化特性直線型
抵抗値許容差(%)±20(±10)
抵抗体サーメット
実装方法スルーホール
形状上面調整
使用温度範囲(℃)-55～+125
定格電力(W)0.5(70℃)、0(125℃)
耐電圧900V AC 1分間
絶縁抵抗(MΩ)1000以上(500V DC)
温度係数(抵抗)±100ppm/℃
最大使用電圧(V)250 DCまたは定格電力のいずれか小さい方
抵抗値(残留)1%または1Ωの大なる方以下
接触抵抗(Ω)(変化)1%又は1Ωの大なる方以下
強度(端子)9.8N min[1kgf](引っ張り)、3time min(90°曲げ)(シャフト)9.8N min[1kgf](押し強度)
回転トルク(mN・m[gfcm])0.98～19.6[10～200]
回転角度(°)(電気的)210±10(機械的)250±10
ストップ強度(mN・min[kgf・cm min])49.0[0.5]
JIS準拠品です。
直径(Φmm)24.6±0.5
抵抗体炭素皮膜
付属品取付ナット、平ワッシャー、スプリングワッシャー
種別1軸単連形
形状パネル取り付け形
使用温度範囲(℃)-10～+85
耐電圧AC1000V 1分間
締付け能力(ナット)1470mN・m max[15kgf・cm max]
絶縁抵抗(MΩ)100以上(DC1000V)
シャフト形状溝形
抵抗値(残留)3Ω以下
接触抵抗(Ω)(変化)3%又は3Ωの大なる方以下
回転トルク(mN・m[gfcm])5～30[51～306]
半田付け性235℃、5sec
回転角度(°)(電気的)280±10(機械的)300±5
抵抗値許容差(%)±10
ストップ強度(mN・min[kgf・cm min])900[9.18]
JIS準拠品です。
仕様炭素系
種別1軸単連形
直径(Φmm)16.8±0.5
使用温度範囲(℃)-10～+85
定格電力(W)0.1(40℃)、0(85℃)
耐電圧AC500V 1分間
絶縁抵抗(MΩ)100以上(DC500V)
シャフト形状溝形
最大使用電圧(V)DC200または定格電力のいずれか小さい方
抵抗値(残留)3Ω以下
接触抵抗(Ω)(変化)3%又は3Ωの大なる方以下
回転トルク(mN・m[gfcm])2～20[20.4～357]
特性(抵抗変化)直線形
半田付け性235℃、5sec
回転角度(°)(電気的)220±10(機械的)260±10
抵抗値許容差(%)±10
ストップ強度(mN・min[kgf・cm min])300[3.06]
抵抗体炭素皮膜
抵抗変化特性直線形
JIS準拠品です。
大きさ(Φ)25
形状パネル取付形
使用温度範囲(℃)-10～+100
定格電力(W)1.2(40℃)
耐熱性(はんだ)350℃ 3.5秒
絶縁抵抗(MΩ)100以上(DC500V)
寿命回転/定格1/2負荷 15000回転、定格負荷/40℃ 1000時間、耐湿負荷/+40℃、90～95%RH 1/10負荷 500時間
シャフト形状溝形
振動10～55Hz 2方向 各2時間 全振幅1.5mm
温度特性85℃ 5時間 無負荷
耐寒性-10℃、1時間 無負荷
強度ストップ/1mN・min
回転トルク(mN・m[gfcm])7～30[71.4～306]
RoHS指令(10物質対応)対応
抵抗値許容差(%)±10(特注±5、±2、±1)
耐電圧(V/min)500
抵抗値(Ω)全/5～20k、残留/R＜500Ω 1Ω以下 1Ωmax.、R≧500Ω 0.2%Ω以下 0.2%max.
抵抗変化特性直線形
機械的回転角度(°)300±5
金属製ロックワッシャ及びナット. 16 mm 91シリーズ. Bourns 91シリーズは、単回転型のロータリリニアポテンショメータです。. 特長と利点: さまざまなピン配列構成の製品を用意 ワンピースのシャフト及びロータアセンブリ パネル取り付けと基板実装が可能 導電性プラスチック抵抗素子 リニア及びオーディオ(対数)出力トラックオプション 長い機械的寿命(100000サイクル) プラスチック又は金属製の溝付きシャフト
仕様ポテンショメータタイプ = ロータリギャング数 = 1回転数 = 1定格電力 = 0.5W電気テーパー = リニアエレメント材料 = 導電性プラスチック実装タイプ = パネルマウント終端スタイル = PCピンシャフト長さ = 22.2mm軸径 = 6.35 mmアクチュエータタイプ = 溝付きシャフト
抵抗(kΩ)100
RoHS指令(10物質対応)対応
1個
￥1,398
税込￥1,538
5日以内出荷
JIS準拠品です。
抵抗値(Ω)全/50～2M、残留/3以下
大きさ(Φ)24
使用温度範囲(℃)-10～+85
耐熱性(はんだ)350℃ 3秒
絶縁抵抗(MΩ)100以上(1000V DC)
寿命回転/15000回、定格負荷/40℃ 1000時間、耐湿負荷/+40℃、90～95%RH 500時間
シャフト形状溝形
振動10～55Hz 3方向 各2時間 全振幅1.5mm
温度特性85℃ 30分間 無負荷
耐寒性-10℃、1時間 無負荷
強度ストップ/900mN・min、ナット締付/1470mN・m max
抵抗値許容差(%)±10
耐電圧(V/min)1000
電気的回転角度(°)280±10
機械的回転角度(°)300±5
各種コントロール用に最適な単連、2連タイプ。
タイプ9型金属軸スナップイン
固定方法(軸受)ねじ止め
操作部形状平軸
14 種類の豊富なバリエーション。
抵抗(Ω)10～2M
仕様操作部押し強さ：10N(1.02kgf)minimum
材質ハウジング・ロータ：PBT、ワイパ：多元合金、ゴム板・Oリング：シリコンゴム、抵抗体：RuO2サーメット、端子：銅・錫めっき、接着剤：エポキシ、ベースエレメント：セラミック、電極体：Ag-Pdサーメット
形状上面調整
型式密閉型
質量(g)0.51
タイプ汎用
使用温度範囲(℃)-55～120
定格電力(W)0.5(70度)、0(120度)
入力電圧(V)最大DC200または定格電力のいずれか小さいほう
対応RoHS
包装形態ポリ袋
絶縁抵抗(MΩ)(DC500V)最大1000
寿命回転寿命：200回、負荷寿命：70度・0.5W・1000h
電流(mA)最大ワイパ：100または定格電圧(V)電力のいずれか小さいほう
温度係数(抵抗)10～20Ω：±250 10-6/℃(MAX)、50Ω～2MΩ：100 10-6/℃(MAX)
引張強度N(kgf)端子強度：10(1.02)minimum
耐衝撃性981m/s2 6ms、6 directions for 3 times each
絶縁耐圧AC900V 60s
耐振動性能振幅(Amplitude)1.52mmまたは、加速度 (Acceleration) 196 m/s2、10～2000 Hz， 3 directions， 12 times each
はんだづけ端子はんだ付け性：245±3度 2～3s、はんだ耐熱性：フロー/260±3度 5～6s 最大2回・手はんだ/380±10度 3～4s
耐湿性-10～65(相対湿度80～98%)
温度サイクル熱衝撃：-65～125(0.5時間)5サイクル
耐水性耐水・密閉性：85度 60s
端子無鉛メッキ品(鉛フリー対応)
回転強度回転止：50mN・m(510gf・cm)minimum
回転トルク(mN・m[gfcm])2～20(20～204)
抵抗値許容差(%)±10
抵抗変化特性直線性
電気的回転角度(°)220(1ターン)
機械的回転角度(°)260(1ターン)
ポテンショメータタイプ = ロータリ。最大抵抗 = 100kΩ。ギャング数 = 1。回転数 = 1。定格電力 = 0.5W。電気テーパー = リニア。エレメント材料 = 導電性プラスチック。実装タイプ = パネル取り付け、 スルーホール。終端スタイル = ピン。シャフト長さ = 19.1mm。軸径 = 3.18 mm。アクチュエータタイプ = 溝付きシャフト%。12 mm 248シリーズ. 締め付けトルクの上限は0.50 Nm (248-8シリーズ). パネル取り付けと基板実装が可能 設置スペースを節約できる短いボディ(7.6 mm) 軽量 ボディとブッシュ全体を絶縁 金属製ロックワッシャ、ナット付属
RoHS指令(10物質対応)対応
1個
￥2,498
税込￥2,748
5日以内出荷
仕様●抵抗値：100kΩ●抵抗値許容差：±20%●抵抗変化特性：Bカーブ●定格電力：0.125W
アズワン品番67-0361-02
1個
￥209
税込￥230
5日以内出荷
各種コントロール用として、幅広い用途を持つ9.5mm幅タイプ。
操作ホリゾンタル
固定方法(軸受)ねじ止め
JIS準拠品です。
抵抗値(Ω)全/50～2M、残留/3以下
形状パネル取付形
大きさ(Φ)30
使用温度範囲(℃)-10～+85
耐熱性(はんだ)350℃ 3.5秒
絶縁抵抗(MΩ)100以上(DC1000V)
寿命回転/15000回、定格負荷/40℃ 1000時間、耐湿負荷/+40℃、90～95%RH 500時間
シャフト形状溝形
振動10～55Hz 3方向 各2時間 全振幅1.5mm
温度特性85℃ 30分間 無負荷
最大使用電圧(V)DC 500V 又は定格電力のいずれか小さい方
耐寒性-10℃、1時間 無負荷
強度ストップ/1mN・min、ナット締付/1470mN・m max
抵抗値許容差(%)±10
耐電圧(V/min)1000
抵抗変化特性直線形
電気的回転角度(°)280±10
機械的回転角度(°)300±5

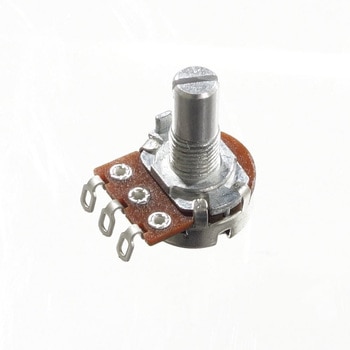

海外製のコストパフォーマンスの高い炭素皮膜可変抵抗器(ボリューム)。Φ6丸軸シャフト
用途電子回路の調整用の部品として。オーディオ関連、楽器のエフェクターなどに。
シャフト径(Φmm)6
取付穴(mm)約7.5
本体外形寸法(mm)Φ17
使用軸受M7×0.75mm、N=6.5mm
シャフト長さ(mm)15
関連資料(0.34MB)
海外製のコストパフォーマンスの高い炭素皮膜可変抵抗器(ボリューム)。Φ6ローレットシャフト。
用途電子回路の調整用の部品として。オーディオ関連、楽器のエフェクターなどに。
タイプシャフト：ローレット(18T)
シャフト径(Φmm)6
取付穴(mm)約7.5
本体外形寸法(mm)Φ17
使用軸受M7×0.75mm、N=6.5mm
シャフト長さ(mm)15
関連資料(0.34MB)
3310C シリーズ 9 mm インラインピン. 小型パッケージ - 基板とパネルのスペースを節約 密閉構造による液浸基板洗浄への耐性 スタンドオフ内蔵の成形ボディ パネルと基板実装が可能 プラスチックブッシュとプラスチックシャフト金属製ロックワッシャとナットが付属 温度：-55 ℃ → +125 ℃
仕様ポテンショメータタイプ = ロータリギャング数 = 1回転数 = 1定格電力 = 0.25W電気テーパー = リニアエレメント材料 = 導電性プラスチック終端スタイル = PCピンシャフト長さ = 12.7mm軸径 = 3.18 mmアクチュエータタイプ = 溝付きシャフト%
抵抗(kΩ)100
RoHS指令(10物質対応)対応
1個
￥499
税込￥549
5日以内出荷
17 mmロータリオーディオポテンショメータ - PDB18シリーズ. Bourns PDB18シリーズデュアルギャングドロップイン交換用「オーディオポット」、リニアテーパータイプ 用途: オーディオセット、カーラジオ、アンプ / ミキサー / ドラムマシン / シンセサイザ、電気製品. カーボンエレメント センターディテント ローレット加工金属シャフト PCピン垂直 / 下向き
仕様ポテンショメータタイプ = ロータリ最大抵抗 = 100kΩギャング数 = 2回転数 = 1定格電力 = 0.125W電気テーパー = リニアエレメント材料 = カーボン実装タイプ = パネル取り付け、 スルーホール終端スタイル = PCピンシャフト長さ = 20mm軸径 = 6 mmアクチュエータタイプ = ローレット加工シャフト%
抵抗(kΩ)100
RoHS指令(10物質対応)対応
1袋(100個)
￥23,980
税込￥26,378
7日以内出荷
頭径(Φmm)22.5
底径(Φmm)35
高さ(mm)24
仕様プレート貼り
サイズ-
材質(本体)フェノール
寸法H(mm)-
適合規格RoHS対応
寸法F(mm)-
寸法D(Φmm)-
寸法D(mm)-
止ねじM4
寸法E(mm)-
寸法B(mm)-
寸法C(mm)-
寸法I(mm)-
寸法J(mm)-
寸法G(mm)-
寸法H(Φmm)-
寸法C(Φmm)-
寸法B(Φmm)-
寸法A(Φmm)-
推奨適合工具六角棒スパナ(呼び2)
寸法G(Φmm)-
色(本体)黒
RoHS指令(10物質対応)対応
実験・実習向けのコストパフォーマンスの高いダイヤル式可変抵抗器です。
最大電力2Wで様々な用途に使用可能です。
シールド構造により外部ノイズの影響が低くなっています。
各ダイヤルは抵抗値10ステップ+Short/Openを設定できます。
コンパクト筐体は上・横向きで使用でき、横向では重ねて置くことも可能です。
抵抗値(Ω)(最小)0、(最大)1111110
仕様【ダイヤル抵抗値/ステップ[Ω]】1：100k、2：10k、3：1k、4：100、5：10、6：1
質量(kg)約2
定格(最大)250mA 30V DC、(最小)50μA 3V DC
耐電圧50V AC(1分間)
精度±0.5% ±360mΩ max.
分解能1Ω
外形寸法(幅W×奥行D×高さH)(mm)約380×100×87
温度係数(抵抗)100ppm
最大電力2W
1個
￥83,980
税込￥92,378
当日出荷
通常タイプのDBR-06シリーズよりも精度を高くしたダイヤル式可変抵抗器です。精度はレンジごとで異なりますが最高で0.02%です。
質量(kg)4
定格電流(A)レンジ毎: 0.5(0.01Ω×10)、0.5(0.1Ω×10)、0.15(1Ω×10)、0.05(10Ω×10)、0.015(100Ω×10)、0.005(1kΩ×10)
寸法(幅W×高さH×奥行D)(mm)200×215×140
精度(%)レンジ毎: 5(0.01Ω×10)、2(0.1Ω×10)、0.2(1Ω×10)、0.05(10Ω×10)、0.02(100Ω×10)、0.02(1kΩ×10)
レンジ0.01Ω×10、0.1Ω×10、1Ω×10、10Ω×10、100Ω×10、1kΩ×10
質量(kg)0.8
寸法(長さL×幅W×高さH)(mm)約240×170×90
精度(%)1
レンジ(Ω)目盛1:1～10、目盛2:10～100、目盛3:100～1K、目盛4:1K～10K、目盛5:10K～100K、目盛6:100K～1M、目盛7:1M～10M
最大電流(mA)700(1Ω×10)、 200(10Ω×10)、 70(100Ω×10)、 20(1KΩ×10)、 7(10KΩ×10)、 1(100KΩ×10)、 0.11(1MΩ×10)
1個
￥23,980
税込￥26,378
欠品中
質量(kg)2.2
最大電流(A)700mA(0.1Ω×10， 1Ω×10)， 200mA(10Ω×10)， 70mA(100Ω×10)， 20mA(1kΩ×10)， 7mA(10kΩ×10)
寸法(幅W×高さH×奥行D)(mm)285×140×215
精度(%)0.1
レンジΩ：0.1×10， 1×10， 10×10， 100×10， 1k×10， 10k×10
1個
￥45,980
税込￥50,578
欠品中
質量(kg)0.8
最大電流(A)700mA(1Ω×10)， 200mA(10Ω×10)， 70mA(100Ω×10)， 20mA(1kΩ×10)， 7mA(10kΩ×10)， 1mA(100kΩ×10)
寸法(幅W×高さH×奥行D)(mm)240×170×90
精度(%)1
レンジΩ：1×10， 10×10， 100×10， 1k×10， 10k×10， 100k×10
接続端子直径4mm(バナナプラグ等が接続可能， 感電・ショートを防ぐ安全構造)
1個
￥20,980
税込￥23,078
当日出荷
RoHS指令(10物質対応)対応
1個
￥669
税込￥736
3日以内出荷
RoHS指令(10物質対応)対応
RoHS指令(10物質対応)対応
RoHS指令(10物質対応)対応
海外製のコストパフォーマンスの高い炭素皮膜可変抵抗器の2連タイプ。Φ6丸軸シャフト。
用途電子回路の調整用の部品として。オーディオ関連、楽器のエフェクターなどに。
シャフト径(Φmm)6
取付穴(mm)約7.5
本体外形寸法(mm)Φ17
使用軸受M7×0.75mm、N=6.5mm
シャフト長さ(mm)15
関連資料(0.37MB)
推奨適合工具六角棒スパナ(呼び1.5)
止ねじM3.5
適合規格RoHS対応
材質(本体)ナイロン6(UL94V-2)
RoHS指令(10物質対応)対応
1個
￥339
税込￥373
3日以内出荷
1個
￥56
税込￥62
3日以内出荷
1個
￥119
税込￥131
3日以内出荷
材質(本体)ナイロン6(UL94V-2)
適合規格RoHS対応
仕様●抵抗：2Ω●許容差：±10%●定格電力：100W●温度係数：±260ppm/℃●終端スタイル：はんだ●テクノロジー：巻線●取り付け仕様：ボルトオン●ケーススタイル：ほうろう●シリーズ：210●寸法：19.1 x 165.1mm●直径：19.1mm●長さ：165.1mm●動作温度 Min：+25℃●取り付けブラケットは別売りです。. Ohmite 210シリーズ巻線型可変電力抵抗器. Ohmite 210シリーズ可変電力抵抗器は、さまざまな抵抗値に設定する必要がある用途に最適です。 この巻線型抵抗器は、調整可能なラグを備えているため、回路の調整、半端な抵抗値の実現、さまざまな線間電圧に合わせるための機器の設定などに最適です。 210シリーズ抵抗器は、スプリングタイプクリップ又はワッシャ付きスルーボルトでしっかり固定できる中空コアを特長としています。 この抵抗器は、無鉛ホウロウコーティングと全溶接構造による耐久性も実現しています。. 端子は、はんだ付け又はボルト接続に対応 調整可能なラグが付属 高電力用途 総溶接構造 頑丈な無鉛ホウロウコーティング 難燃性コーティング RoHS対応
RoHS指令(10物質対応)対応
1個
￥5,798
税込￥6,378
5日以内出荷
RoHS指令(10物質対応)対応
1個
￥149
税込￥164
3日以内出荷
0.1%の高精度
長さ(mm)285
幅(mm)140
厚さ(mm)215
質量(kg)2.2
レンジ0.1Ω～1Ω、1Ω～10Ω、10Ω～100Ω、100Ω～1kΩ、1kΩ～10kΩ、10kΩ～100kΩ
アズワン品番64-8274-69
1台
￥45,980
税込￥50,578
6日以内出荷
RoHS指令(10物質対応)対応
RoHS指令(10物質対応)対応
