「TCMT16T3」の検索結果
関連キーワード
RoHS

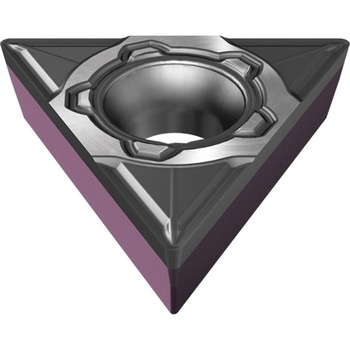

旋削用ポジインサート、TC・仕様です。
仕様AN(deg)：7
寸法L(mm)16.5
寸法S(mm)3.97
RoHS指令(10物質対応)対応
用途旋盤用インサート
仕様COAT
材質超硬合金
RoHS指令(10物質対応)対応
優れた耐摩耗性と良好な切刃じん性です。
用途一般旋削鋼加工用。仕上げおよび中仕上げ加工用。
材種1525
1箱(10個)
￥13,728
税込￥15,101
翌々日出荷
切刃長さ(mm)16.5
逃げ角(度)7
厚さ(mm)3.97
穴の形状一部円筒穴片面40°～60°
チップブレーカ片面
形状正三角形60°
内接円直径(Φmm)9.525
厚さ許容差(mm)±0.13
内接円許容差(mm)±0.05～±0.13
穴の有無あり
コーナー高さ許容差(mm)±0.08～±0.18
寸法RE(mm)0.2
寸法IC(mm)9.525
寸法S(mm)3.97
寸法D1(mm)4.4
形状正三角形
1箱(10個)
￥12,980
税込￥14,278
3日以内出荷
TC□□型-16(三角形60°)R1.2 推奨材種P(鋼)
チップ形状T(三角形60°)
適合被削材種P(鋼)
切刃長さ(mm)15.2978
勝手なし
コーナーR(mm)1.1906
関連資料型番選定1(0.2MB) 型番選定2(0.1MB) 形状選定(0.2MB) 材種選定(0.1MB) ※技術資料として設定(11.0MB)
内接円径(mm)9.525
TC□□型-16(三角形60°)R0.8 推奨材種P(鋼)
チップ形状T(三角形60°)
適合被削材種P(鋼)
切刃長さ(mm)15.6978
勝手なし
コーナーR(mm)0.7938
関連資料型番選定1(0.2MB) 型番選定2(0.1MB) 形状選定(0.2MB) 材種選定(0.1MB) ※技術資料として設定(11.0MB)
内接円径(mm)9.525
切刃長さ(mm)16.5
逃げ角(度)7
厚さ(mm)3.97
穴の形状一部円筒穴片面40°～60°
コーナー半径(mm)0.8
チップブレーカ片面
形状正三角形60°
内接円直径(Φmm)9.525
厚さ許容差(mm)±0.13
内接円許容差(mm)±0.05～±0.13
穴の有無あり
コーナー高さ許容差(mm)±0.08～±0.18
逃げ角(度)7
穴の形状一部円筒穴片面40°～60°
チップブレーカ片面
形状正三角形60°
厚さ許容差(mm)±0.13
内接円許容差(mm)±0.05～±0.13
穴の有無あり
コーナー高さ許容差(mm)±0.08～±0.18
粗～中仕上げ加工用です。
仕様●推奨加工条件ap(mm)：1.00～4.00●推奨加工条件f(mm/rev)：0.20～0.35
トラスコ品番422-8619
材質IC428
厚さ(mm)3.97
刃長(mm)16.5
寸法D1(mm)4.4
適合ホルダE-STFCR-HEAD、S-MTLCR/L-W、S-STFCR/L、S-STLCR/L、STFCR/L、STGCR/L
コーナー半径(mm)0.8
チップ形状三角形
材種IC428
RoHS指令(10物質対応)対応
チップ逃げ角(°)7
1箱(10個)
￥8,998
税込￥9,898
4日以内出荷
チップ形状T(三角形60°)
適合被削材種M(ステンレス鋼)
切刃長さ(mm)15.6978
勝手なし
コーナーR(mm)0.7938
母材超硬
関連資料型番選定1(0.2MB) 型番選定2(0.1MB) 形状選定(0.2MB) 材種選定(0.1MB) ※技術資料として設定(11.0MB)
内接円径(mm)9.525
チップ形状T(三角形60°)
適合被削材種M(ステンレス鋼)
切刃長さ(mm)16.0978
勝手なし
コーナーR(mm)0.3969
母材超硬
関連資料型番選定1(0.2MB) 型番選定2(0.1MB) 形状選定(0.2MB) 材種選定(0.1MB) ※技術資料として設定(11.0MB)
内接円径(mm)9.525
TC□□型-16(三角形60°)R0.4 推奨材種P(鋼)
チップ形状T(三角形60°)
適合被削材種P(鋼)
切刃長さ(mm)16.0978
勝手なし
コーナーR(mm)0.3969
関連資料型番選定1(0.2MB) 型番選定2(0.1MB) 形状選定(0.2MB) 材種選定(0.1MB) ※技術資料として設定(11.0MB)
内接円径(mm)9.525
逃げ角(度)7
穴の形状一部円筒穴片面40°～60°
チップブレーカ片面
材質235
形状正三角形60°
厚さ許容差(mm)±0.13
内接円許容差(mm)±0.05～±0.13
穴の有無あり
コーナー高さ許容差(mm)±0.08～±0.18
チップ形状T(三角形60°)
適合被削材種K/N/S/H
切刃長さ(mm)15.6978
勝手なし
コーティングノンコート
コーナーR(mm)0.7938
母材超硬
関連資料型番選定1(0.2MB) 型番選定2(0.1MB) 形状選定(0.2MB) 材種選定(0.1MB) ※技術資料として設定(11.0MB)
内接円径(mm)9.525
逃げ角(度)7
穴の形状一部円筒穴片面40°～60°
チップブレーカ片面
形状正三角形60°
厚さ許容差(mm)±0.13
内接円許容差(mm)±0.05～±0.13
穴の有無あり
コーナー高さ許容差(mm)±0.08～±0.18
チップ形状T(三角形60°)
適合被削材種S(耐熱合金)
被削材S
切刃長さ(mm)15.6978
勝手なし
コーティングTIALN
コーナーR(mm)0.7938
母材超硬
関連資料型番選定1(0.2MB) 型番選定2(0.1MB) 形状選定(0.2MB) 材種選定(0.1MB) ※技術資料として設定(11.0MB)
内接円径(mm)9.525
用途中切削
チップ形状T(三角形60°)
適合被削材種S(耐熱合金)
被削材S
切刃長さ(mm)16.0978
勝手なし
コーティングTIALN
コーナーR(mm)0.3969
母材超硬
関連資料型番選定1(0.2MB) 型番選定2(0.1MB) 形状選定(0.2MB) 材種選定(0.1MB) ※技術資料として設定(11.0MB)
内接円径(mm)9.525
チップ形状T(三角形60°)
適合被削材種K(鋳鉄)
被削材K
切刃長さ(mm)15.2978
勝手なし
コーティングTICN+AL2O3+TIN
コーナーR(mm)1.1906
母材超硬
関連資料型番選定1(0.2MB) 型番選定2(0.1MB) 形状選定(0.2MB) 材種選定(0.1MB) ※技術資料として設定(11.0MB)
内接円径(mm)9.525
チップ形状T(三角形60°)
適合被削材種K(鋳鉄)
被削材K
切刃長さ(mm)15.6978
勝手なし
コーティングTICN+AL2O3+TIN
コーナーR(mm)0.7938
母材超硬
関連資料型番選定1(0.2MB) 型番選定2(0.1MB) 形状選定(0.2MB) 材種選定(0.1MB) ※技術資料として設定(11.0MB)
内接円径(mm)9.525
形状正三角形60°
逃げ角(度)7
穴の形状一部円筒穴片面40°～60°
厚さ許容差(mm)±0.13
内接円許容差(mm)±0.05～±0.13
穴の有無あり
コーナー高さ許容差(mm)±0.08～±0.18
チップ形状T(三角形60°)
適合被削材種K(鋳鉄)
被削材K
切刃長さ(mm)16.0978
勝手なし
コーティングTICN+AL2O3+TIN
コーナーR(mm)0.3969
母材超硬
関連資料型番選定1(0.2MB) 型番選定2(0.1MB) 形状選定(0.2MB) 材種選定(0.1MB) ※技術資料として設定(11.0MB)
内接円径(mm)9.525
形状正三角形
逃げ角(度)7
穴の有無あり
穴の形状一部円筒穴片面40°～60°
チップブレーカ片面
チップ形状T(三角形60°)
適合被削材種K/N/S/H
切刃長さ(mm)16.0978
勝手なし
コーティングノンコート
コーナーR(mm)0.3969
母材超硬
関連資料型番選定1(0.2MB) 型番選定2(0.1MB) 形状選定(0.2MB) 材種選定(0.1MB) ※技術資料として設定(11.0MB)
内接円径(mm)9.525
逃げ角(度)7
穴の形状一部円筒穴片面40°～60°
チップブレーカ片面
形状正三角形60°
厚さ許容差(mm)±0.13
内接円許容差(mm)±0.05～±0.13
穴の有無あり
コーナー高さ許容差(mm)±0.08～±0.18
逃げ角(度)7
穴の形状一部円筒穴片面40°～60°
コーナー半径(mm)0.4
チップブレーカ片面
材質UE6020
形状正三角形60°
厚さ許容差(mm)±0.13
内接円許容差(mm)±0.05～±0.13
穴の有無あり
コーナー高さ許容差(mm)±0.08～±0.18
軟金属の中仕上げ～仕上げ加工用です。
用途旋削加工用。
トラスコ品番109-5901
材質IC907
チップ形状三角形
厚さS(mm)3.97
RoHS指令(10物質対応)対応
1箱(10個)
￥8,998
税込￥9,898
翌々日出荷
チップ形状T(三角形60°)
適合被削材種M(ステンレス鋼)
被削材M
切刃長さ(mm)15.2978
勝手なし
コーナーR(mm)1.1906
母材超硬
関連資料型番選定1(0.2MB) 型番選定2(0.1MB) 形状選定(0.2MB) 材種選定(0.1MB) ※技術資料として設定(11.0MB)
内接円径(mm)9.525
材質T505
寸法S(mm)3.97
寸法D1(mm)4.4
RoHS指令(10物質対応)対応
寸法IC(mm)9.525
連続切削から連断続・断続切削までの幅広い領域において安定した加工を実現します。
用途被削材：鋳鉄。
材質CVDコーティング
適合被削材種鋳鉄
RoHS指令(10物質対応)対応
チップ形状T(三角形60°)
適合被削材種K/N/S/H
被削材SK
切刃長さ(mm)15.2978
勝手なし
コーティングノンコート
コーナーR(mm)1.1906
母材超硬
関連資料型番選定1(0.2MB) 型番選定2(0.1MB) 形状選定(0.2MB) 材種選定(0.1MB) ※技術資料として設定(11.0MB)
内接円径(mm)9.525
