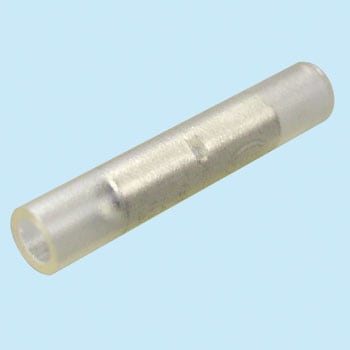

絶縁被覆付圧着スリーブ(B形)突合せ形
TG形は絶縁筒部がストレート(直管形)になっています。
型式突合せ用
寸法L(mm)25.5
寸法D(Φmm)3.2
電線抱合範囲AWG(#)22-16
寸法l(mm)15.0
寸法d(Φmm)1.7
材質(絶縁体)塩化ビニル
難燃性UL94V0
材質(スリーブ)無酸素銅管(電気すずめっき)
公称断面積(mm2)1.25
絶縁体形状TG形
色(絶縁体)透明
適合工具NH11、NH32
電線抱合範囲(mm2)0.3～1.65 (より線)
内容量1袋(100個)
注意
※銅線専用です。電線抱合範囲内でご使用下さい。
商品豆知識
圧着端子 / 圧着スリーブ / 絶縁キャップ の新着商品
カテゴリ
代替相当品
相当品がございます、是非ご確認ください。
| 旧注文コード | 旧品番 | 新注文コード | 新品番 | 商品画像 | 商品名 | ブランド | 内容量 | 価格 | 理由 |
|---|---|---|---|---|---|---|---|---|---|
| 06887571 | TGV B-1.25-CLR | 06794706 | TGV B-1.25CLR |
|
銅線用 絶縁被覆付圧着スリーブ(B形) TG | ニチフ | 1袋(100個) | ￥1,598 税込￥1,758 | 注文コードが変更になりました。 |
